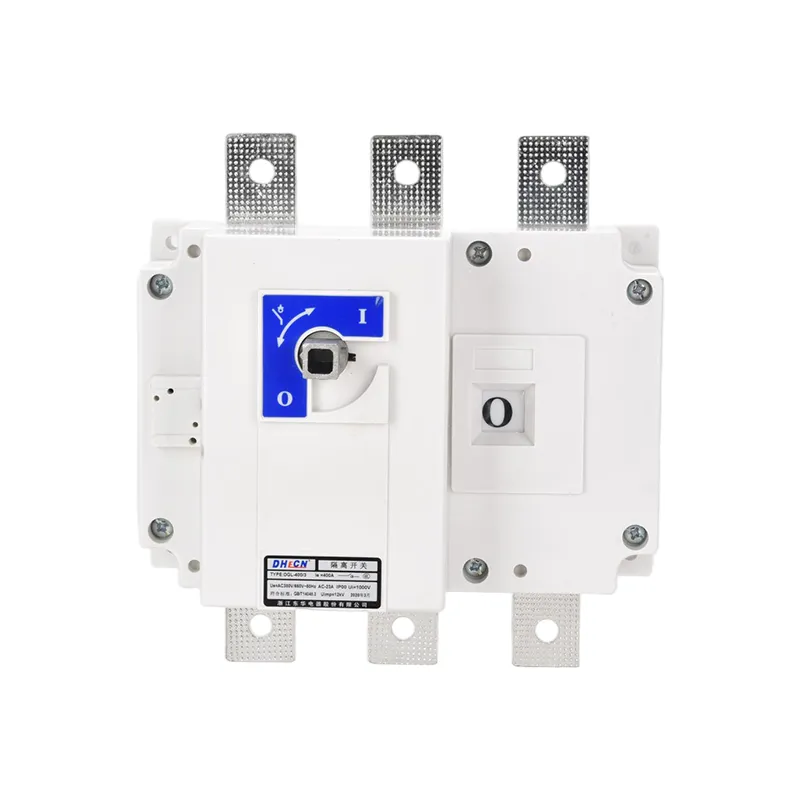

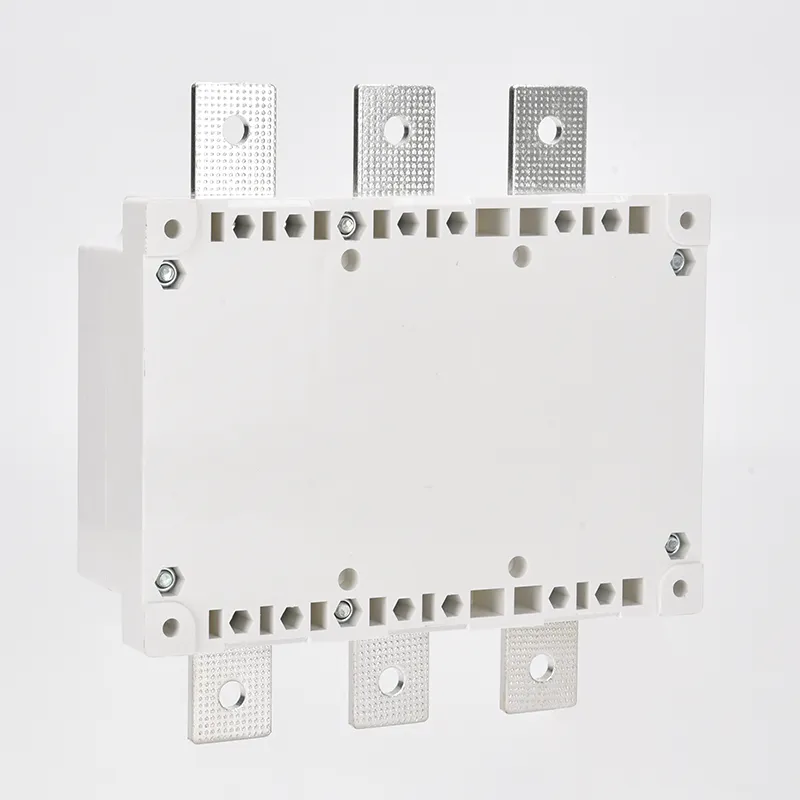

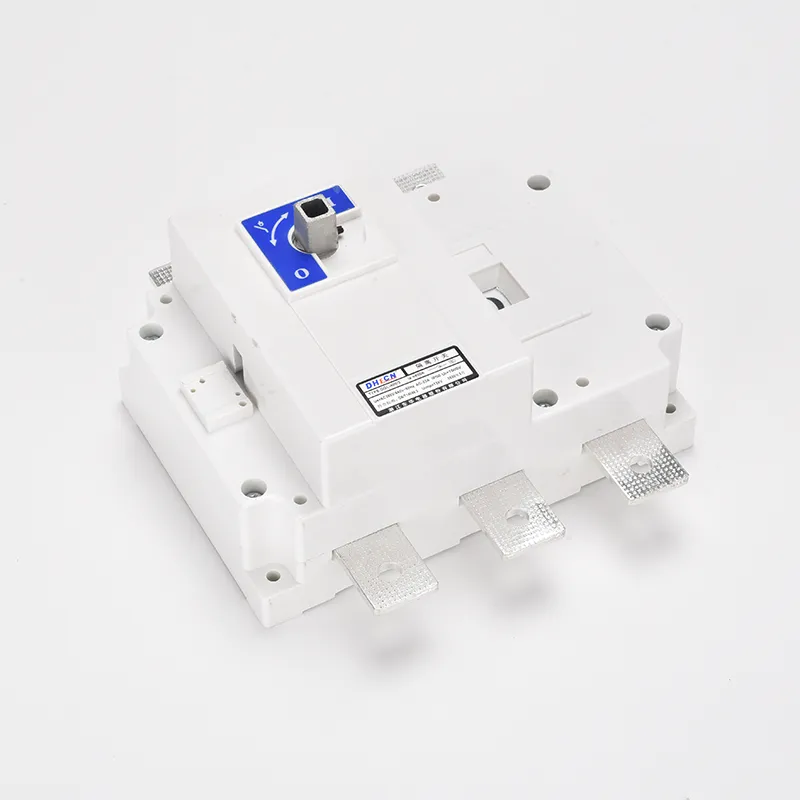

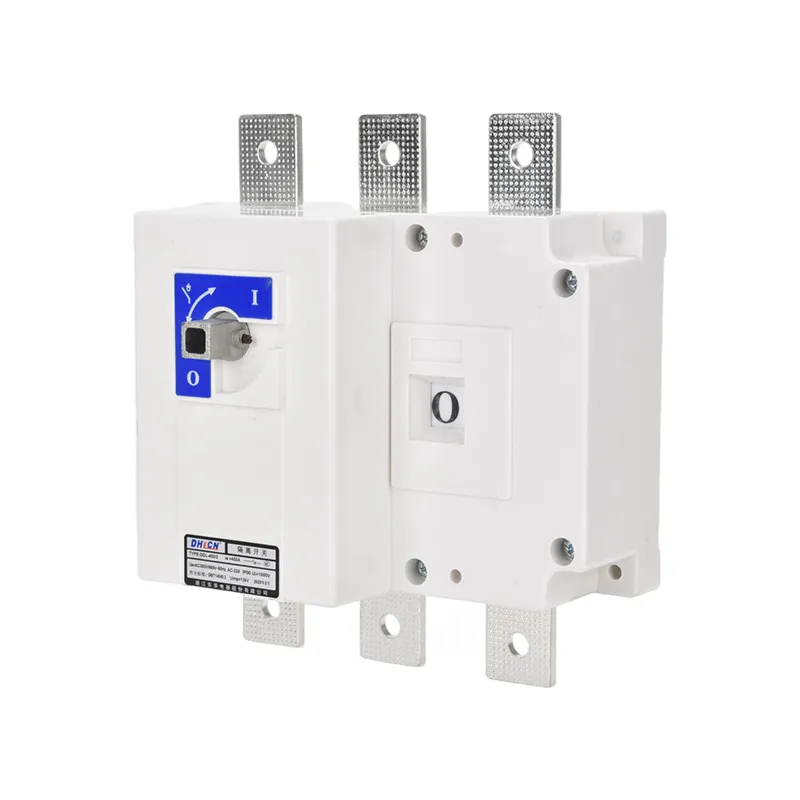

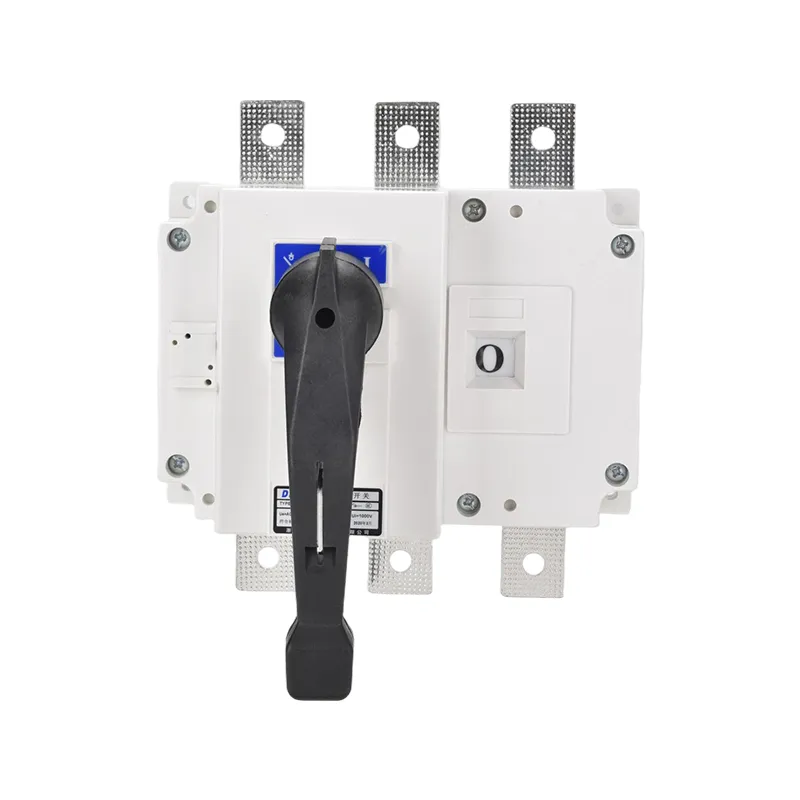

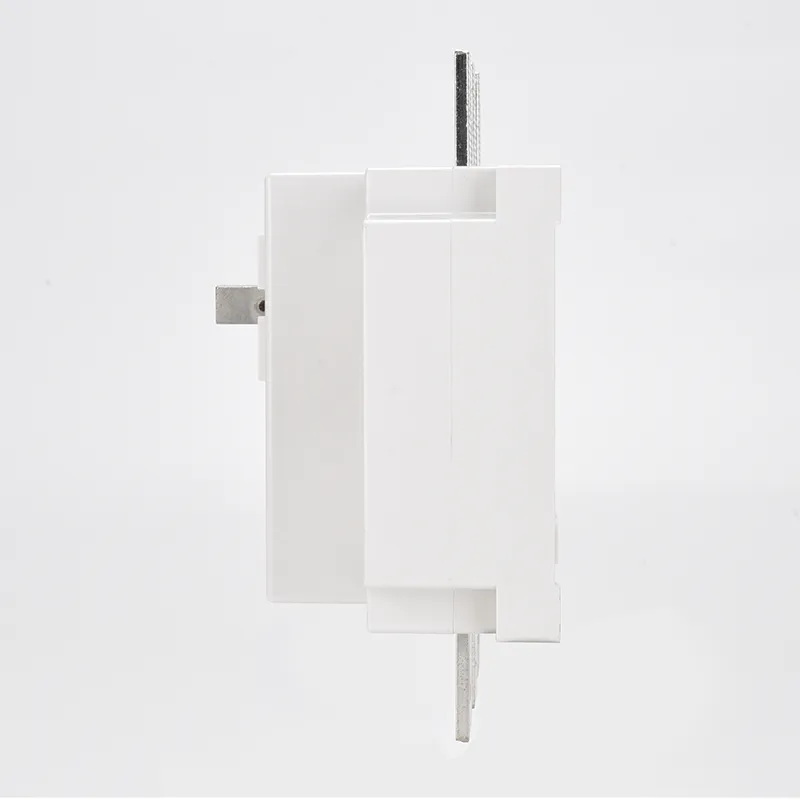

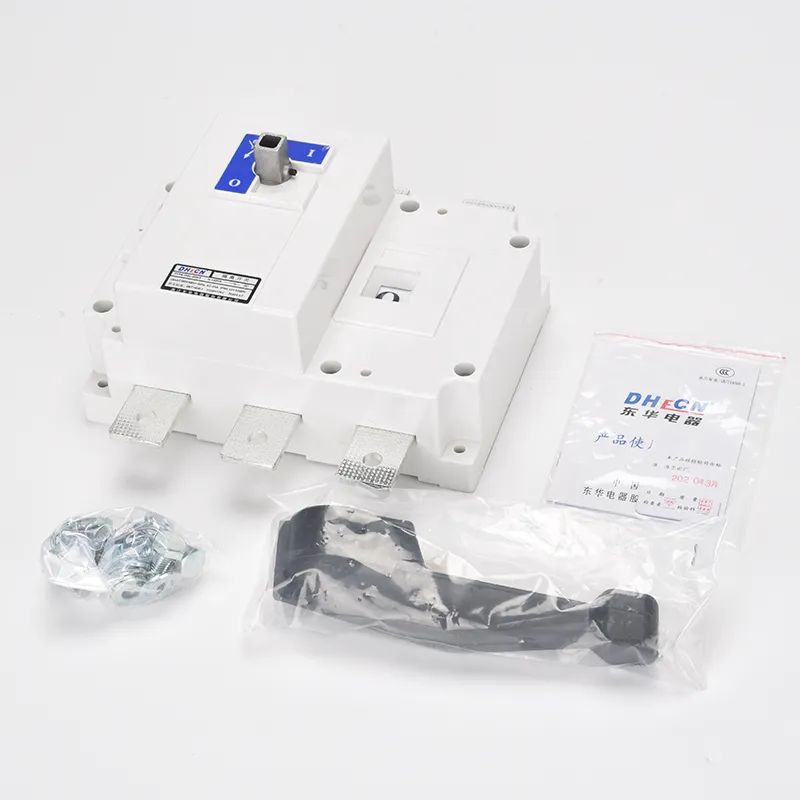

100 A 3 fazių izoliatoriaus jungiklis 100a

100 amperų 3 fazių izoliatorius 100a yra perjungimo įtaisas, skirtas trifazėms kintamosios srovės sistemoms. Jis pirmiausia naudojamas grandinėms izoliuoti ir grandinėms kurti arba nutraukti tuščiosios eigos sąlygomis.

Pagrindinės funkcijos

1. Grandinės izoliavimas: saugiai prijungia arba atjungia grandines be apkrovos, kad būtų užtikrinta saugi priežiūra.

2. Veikimo reguliavimas: veikia kartu su grandinės pertraukikliais, kad pakeistų įrangos veikimo būseną.

3. Be apkrovos operacijos: leidžia įjungti ir išjungti neapkrautas linijas arba neapkrautus transformatorius.

4. Matomas lūžio taškas: suteikia aiškų atjungimo tašką, kad patikrinimas ir priežiūra būtų nesudėtinga.

Techninės savybės

1.Optimizuota struktūra: 100 amperų 3 fazių izoliatoriaus jungiklis 100a turi vieną veikimo mechanizmą. Lankiniai judantys kontaktai ir fiksuoti kontaktai veikia vieningai, kad būtų užtikrintas visų trijų fazių perjungimas vienu metu. Tai sumažina kontaktinio judėjimo nuokrypį ir padidina patikimumą.

2. Lengvas montavimas ir priežiūra: kompaktiška 100 amperų 3 fazių izoliatoriaus 100a konstrukcija leidžia patogiai montuoti ir išlaikyti mažas priežiūros išlaidas.

Produkto parametras:

lth (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
Ui (V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Dielektrinis stipris (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Darbo srovė le(A)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V DC21	125	160	200	250	315	400	500	630
220V DC22	125	160	200	250	315	400	400	500
220V DC23	125	125	160	200
440V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440V DC23	100	125	160	200
Variklio galia (KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms, 0,1S / 1,0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Gamybos ir pertraukimo pajėgumai
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm (KA didžiausia vertė)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Mechaninis tarnavimo laikas (kartais)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Elektrinis tarnavimo laikas (kartais)
Ue=660V vardinė srovė le
COS∮＝0,95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0,65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0,35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Svoris (kg)
3 poliai	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 poliai	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Darbinis sukimo momentas (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

Tipas	Rėmo dydis ir montavimo dydis
GL-125～630A	A	B	C	D	D1	E	φL	J	J1	K	N	P	R	S	T	U	φX	Y	F	H
125A-160A/3	140	135	125	27	92	73	6	120	120	65	85	36	20	25	4	115	9	25	59	10
125A-160A/4	170	135	125	27	92	73	6	150	150	65	85	36	20	25	4	115	9	25	59	10
200A-250A/3	180	170	138	35	98	86	6	160	160	90	115	50	25	30	4	140	11	25	76	15
200A-250A/4	230	170	138	35	98	86	6	210	210	90	115	50	25	30	4	140	11	25	76	15
315A-400A/3	230	240	165	50	135	110	7	210	210	140	145	65	32	40	5	206	11	37	94	20
315A-400A/4	290	240	165	50	135	110	7	275	275	140	145	65	32	40	5	206	11	37	94	20
500A-630A/3	230	260	165	50	135	110	7	210	210	140	145	65	40	50	6	220	13	37	94	20
500A-630A/4	290	260	165	50	135	110	7	275	275	140	145	65	40	50	6	220	13	37	94	20

Tipas	Dydis
GL-125～630A	I	M	Z	W	Q
125A	55	5.5	85	190	218
160A	55	5.5	85	190	218
200A	55	5.5	85	190	218
250A	55	5.5	85	190	218
315A	60	6.5	130	240	270
400A	60	6.5	130	240	270
500A	60	6.5	130	240	270
630A	60	6.5	130	240	270

Tipas	Rėmo dydis ir montavimo dydis
GL-1000～4000A	A	B	J	J1	N	R	S	T	Y
1000-1250A/3	378	312	355	355	186	60	56	8	48
1000-1250A/4	492	312	470	470	248	60	56	8	48
1600A/3	378	338	355	355	186	80	69	8	49
1600A/4	492	338	470	470	248	80	69	10	49
2000-2500A/3	378	455	355	355	186	80	127	10	78.5
2000-2500A/4	492	455	470	470	248	80	127	10	78.5
3150-4000A/3	378	514	355	355	186	120	157	12	78.5
3150-4000A/4	492	514	470	470	248	120	157	12	78.5

Produkto DUK:

K: Ar 100 amperų 3 fazių izoliatoriaus jungiklis 100a gali būti naudojamas esant apkrovai?
A: Ne. 100 amperų 3 fazių izoliatoriaus jungiklis 100a skirtas naudoti be apkrovos. Jis neturėtų būti naudojamas grandinėms, turinčioms normalią darbinę srovę, sudaryti ar nutraukti. Norint perjungti apkrovą, reikia naudoti grandinės pertraukiklį arba apkrovos pertraukimo jungiklį.
K: Kokios medžiagos dažniausiai naudojamos 100 amperų 3 fazių izoliatoriaus jungiklyje 100a?
A: Aukštos kokybės 100 amperų 3 fazių izoliatorių jungikliai paprastai turi antipirenus arba sustiprintus termoplastinius/metalinius korpusus, varinius arba sidabruotus varinius kontaktus, užtikrinančius mažą atsparumą ir ilgaamžiškumą, ir tvirtus plieno arba lydinio veikimo mechanizmus. Tai užtikrina ilgą tarnavimo laiką ir patikimą veikimą.
K: Kuo 100 amperų 3 fazių izoliatoriaus jungiklis 100a skiriasi nuo 100 amperų 3 fazių grandinės pertraukiklio?
A: 100 amperų 3 fazių grandinės pertraukiklis gali nutraukti apkrovos ir gedimų sroves, o 100 amperų 3 fazių skyriklio jungiklis atjungia tik be apkrovos. 100 amperų 3 fazės funkcija yra užtikrinti matomą, patikimą atskyrimą ir saugumą, o apsaugos funkcijos išlieka su saugikliais arba pertraukikliais.
