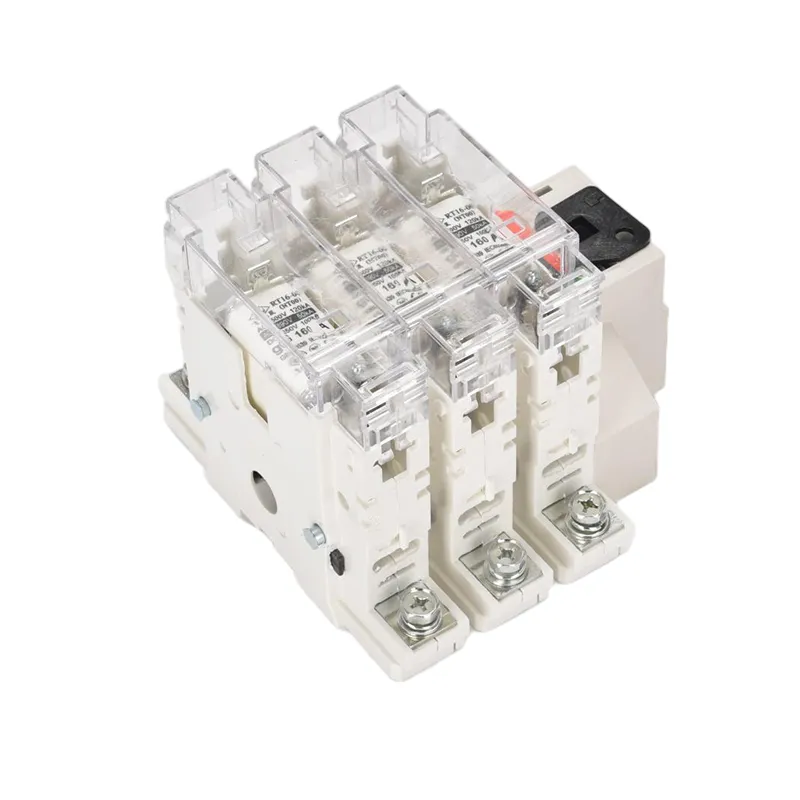

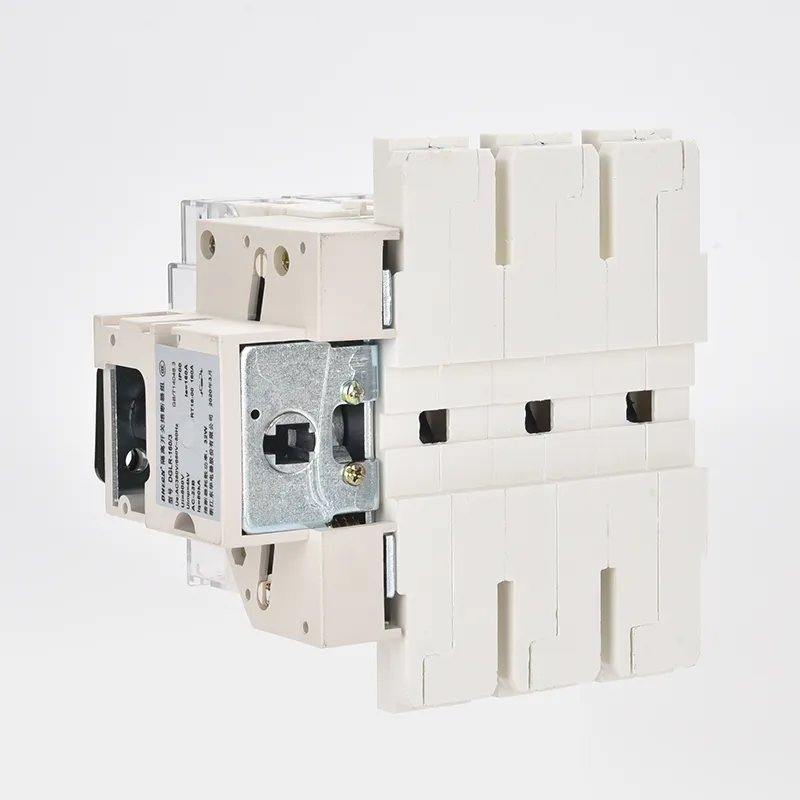

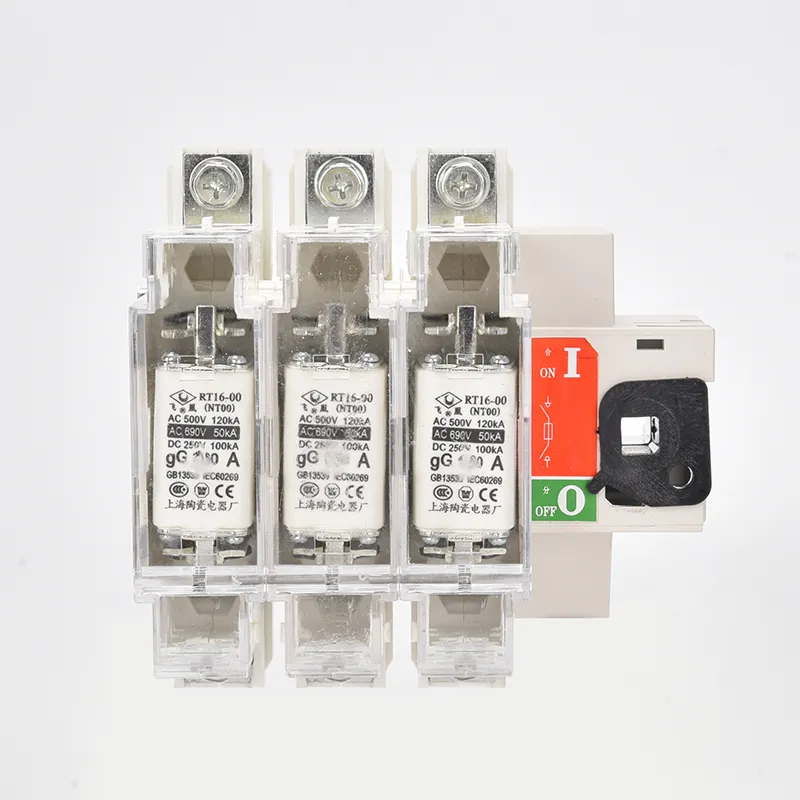

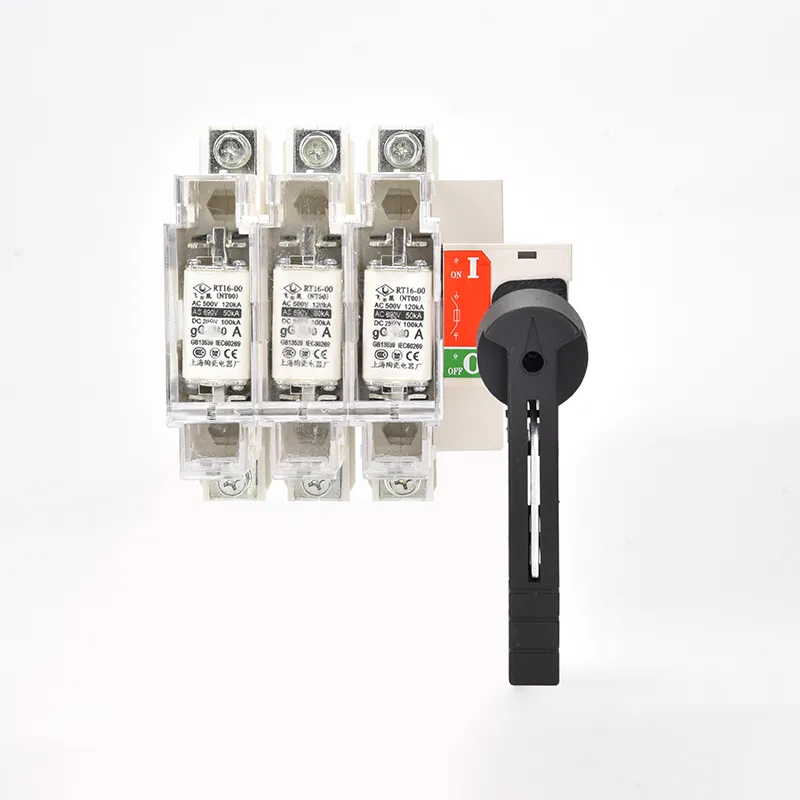

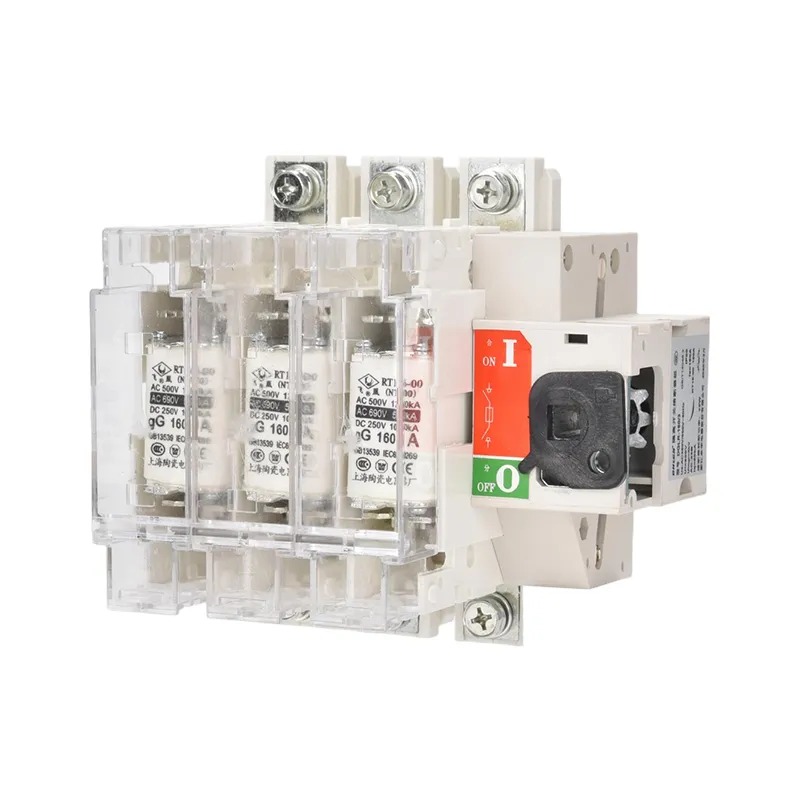

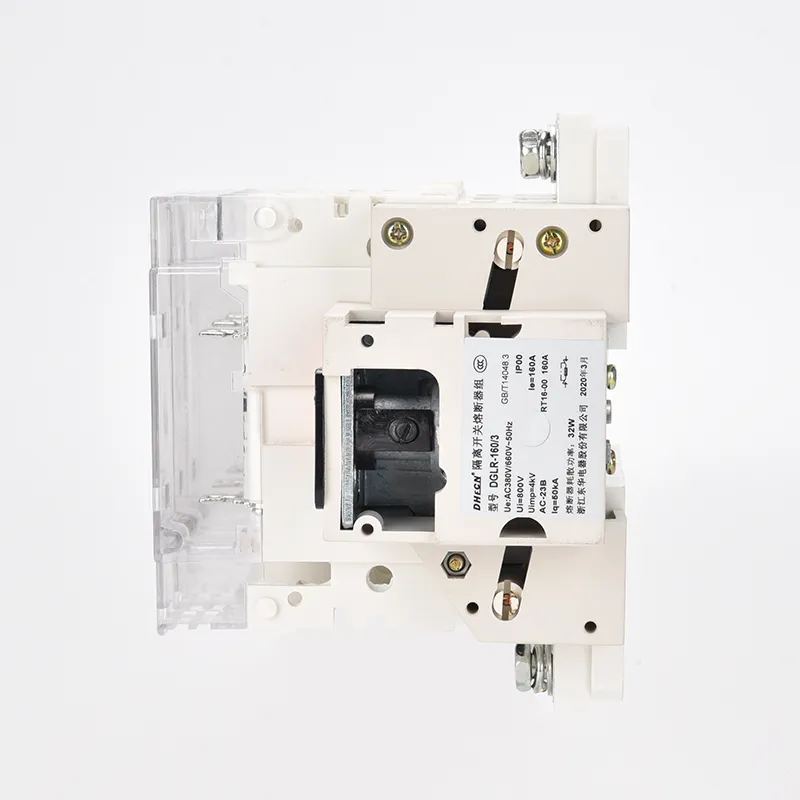

Kintamosios srovės trijų fazių saugiklio izoliatoriaus jungiklis

Kiekvienas Wenzhou XiFa Electric Power Equipment Co., Ltd. pagamintas kintamosios srovės trijų fazių saugiklio izoliatoriaus jungiklis gali užtikrinti aiškų matomą lūžio tašką, saugią grandinių izoliaciją ir apsaugą nuo trumpųjų jungimų ir perkrovų. Šis dėmesys dizaino detalėms sumažina riziką atliekant techninę priežiūrą ir kasdienį darbą. Tuo tarpu „WenZhou XiFa“ teikia techninę pagalbą, montavimo gaires ir greito reagavimo paslaugą kiekvienam parduodamam kintamosios srovės trifazio saugiklio izoliatoriaus jungikliui, siekdama užtikrinti, kad klientai gautų aukštos kokybės izoliacinius jungiklius ir patikimą palaikymą per visą gaminio gyvavimo ciklą.

Siųsti užklausą

Prekės aprašymas

Kintamosios srovės trijų fazių saugiklių izoliatoriaus jungiklis sujungia izoliatoriaus ir saugiklio funkcijas, siūlydamas grandinės atskyrimą ir apsaugą nuo viršsrovių. Jo struktūrines ypatybes ir privalumus galima apibendrinti taip:

Kintamosios srovės trifazių saugiklių izoliatorių konstrukcinės savybės:

1.Kontaktų dizainas: Judantis kontaktas turi išlenktą struktūrą, pakeltas centre, kad atitiktų kontaktinės erdvės plotį. Tai užtikrina patikimą laidų kelią, kai suporuotas su fiksuotu kontaktu.

2. Integruotas saugiklis: Įrengtas įmontuotas saugiklis, užtikrinantis apsaugą nuo viršsrovių. Kai srovė viršija vardinę vertę, saugiklio elementas išsilydo, nedelsiant atjungiant grandinę.

3. Mechaninis blokavimas: velenas yra sujungtas su rankena, o spyruoklinis energijos kaupimo mechanizmas užtikrina greitą perjungimą. Veikimo greitis ir jėga išlieka vienodi, nepriklausomai nuo rankų pastangų.

4. Apsauginis korpusas: korpusas pagamintas iš stiklo pluoštu sustiprintos dervos, pasižyminčios puikiu dielektriniu stiprumu ir patikima izoliacija.

Kintamosios srovės trifazių saugiklių izoliatorių privalumai:

1. Visapusiška apsauga: sujungia jungiklio izoliavimo funkciją su saugiklio apsauga nuo viršsrovių, užtikrindama greitą reakciją į trumpuosius jungimus ir perkrovas.

2. Saugus ir patikimas: Didelė pertraukimo galia, stiprios srovės ribojimo charakteristikos ir mechaninės blokavimo funkcijos padidina eksploatavimo saugumą.

3. Lengva priežiūra: Modulinė saugiklio konstrukcija leidžia greitai pakeisti saugiklio elementus po gedimo, nereikia keisti viso įrenginio.

4. Ekonomiškas: puikiai tinka žemos įtampos reikmėms, pvz., transformatoriams ant padėklo, užtikrina stabilų veikimą už palyginti mažą kainą.

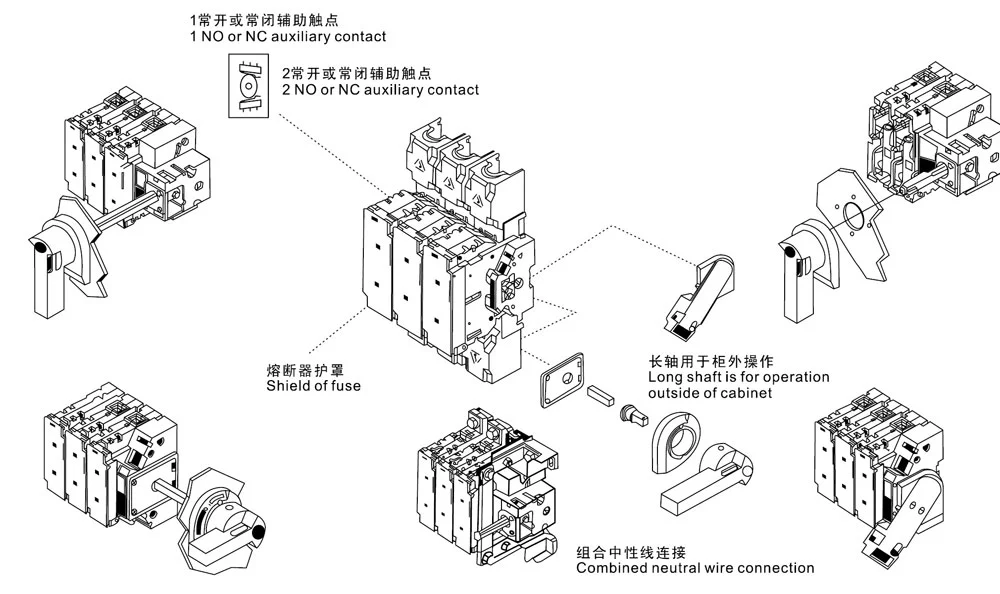

AC Three Phase Fuse Isolator Switch

Produkto parametras:

Rėmo srovė A	Nominali saugiklio srovė (A)	Saugiklio režimas
63	10, 20, 30, 40, 50, 63	00C
160	63, 80, 100, 125, 160	0
250	160	0
250	200, 250	1
400	300, 315, 400	2
630	400, 500, 630	3

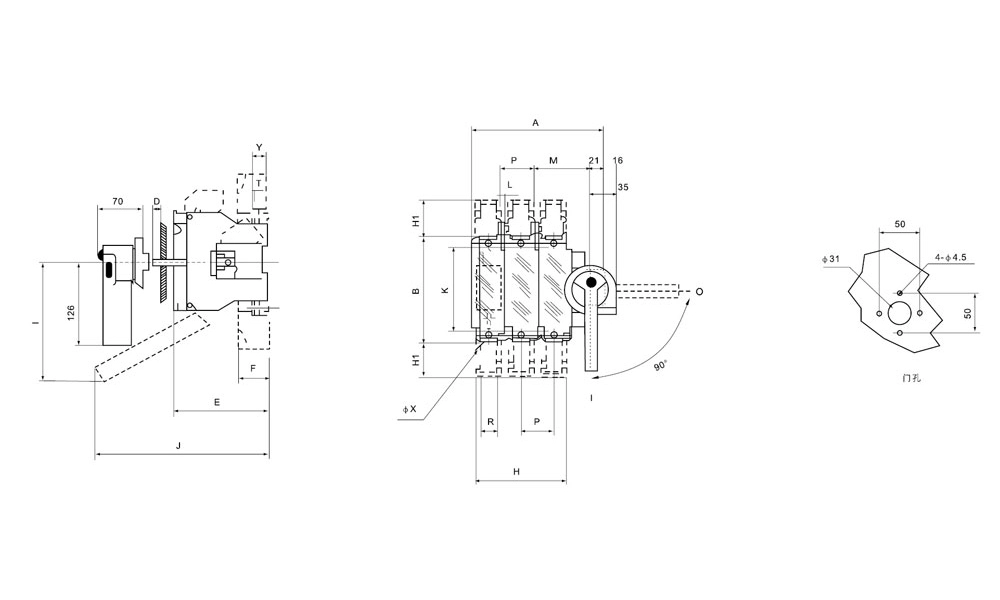

priekinis tipas

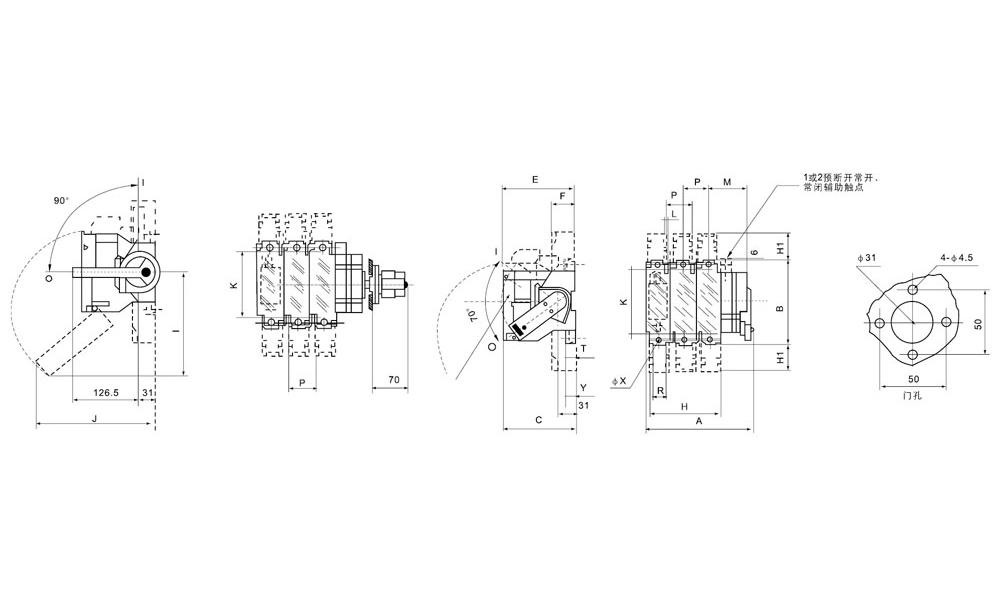

Tipas	Saugiklio dydis	Rėmo dydis ir montavimo dydis
GLR-63～400A		A	B	D	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63A/3	0～00C	152	118	20-30 val	117				159	145	106	5.4	62.5	32
63A/4	0～00C	184	118	20-30 val	117				159	145	106	5.4	62.5	32
160A/3	0～00	164	162	28-30	126	44	108	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
160A/4	0～00	200	162	28-30	126	44	144	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
250/3	1	236	195	28-30	146	65	180	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
250/4	1	296	195	28-30	146	65	240	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
400/3	2	278	205	28-30	149	65	192	75	200	260	172	6.4	121	66	50	3	11	20
400/4	2	344	205	28-30	149	65	258	75	200	260	172	6.4	121	66	50	3	11	20

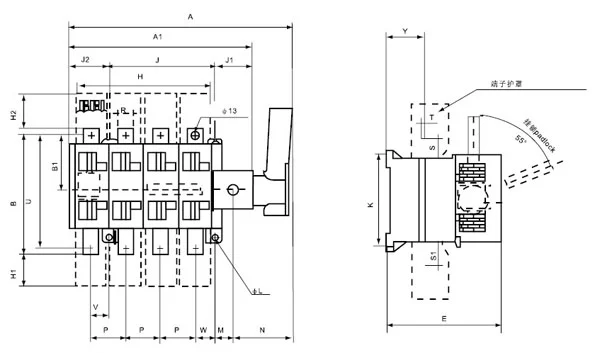

Tipas	Saugiklio dydis	Rėmo dydis ir montavimo dydis
GLR-400～630A		A	A1	B	B1	C	E	H	H1	H2	J	J2	J1	K	M	N	P	R	S	S1	T	V	U	W	φL	Y
400A/3	2	414	285	238	115	307	221	190	71	79	210	70	65	180	32.5	162	65	32	35	43	5	40.5	208	39.5	7	69
400A/4	2	474	345	238	115	307	221	255	71	79	210	70	65	180	32.5	162	65	32	35	43	5	24.5	208	39.5	7	69
630A/3	3	470	345	300	150	348	268	235	85	85	250	100	76	250	38.5	162	80	50	50	50	7	45.5	260	44.5	9	72
630A/4	3	550	425	300	150	348	268	315	85	85	250	100	76	250	38.5	162	80	50	50	50	7	34.5	260	445	9	72

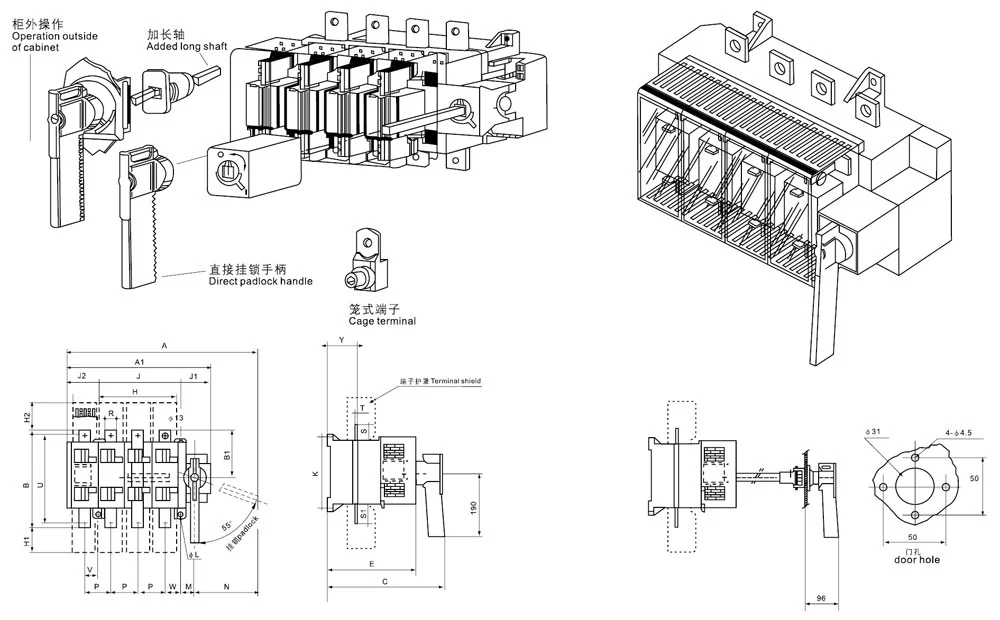

Aside tipas

Tipas	Saugiklio dydis	Rėmo dydis ir montavimo dydis
GLR-63～400A		A	B	C	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63A/3	0～00C	133	118	134	126.5		116.5		159	145	106	5.4	36	32
63A/4	0～00C	164	118	117	126.5		116.5		159	145	106	5.4	36	32
160A/3	0～00	150	162	173	126.5	44	108	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
160A/4	0～00	186	162	173	126.5	44	144	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
250/3	1	253	195	173	146	65	180	75	185	251	162	6.4	81	60	32	2.5	11	19.5
250/4	1	313	195	173	146	65	240	75	185	251	162	6.4	81	60	32	2.5	11	19.5
400/3	2	271	205	173	149	65	192	75	200	260	172	6.4	86	66	50	3	11	20
400/4	2	337	205	173	149	65	250	75	200	260	172	6.4	86	66	50	3	11	20

Tipas	Saugiklio dydis	Rėmo dydis ir montavimo dydis
GLR-400～630A		A	A1	B	B1	E	H	H1	H2	J	J2	J1	K	M	N	P	R	S	S1	T	V	U	W	φL	Y
400A/3	2	500	285	238	115	221	190	70	79	210	70	65	180	32.5	119	65	32	30	43	5	40.5	208	39.5	7	69
400A/4	2	560	345	238	115	221	255	70	79	210	70	65	180	32.5	119	65	32	30	43	5	24.5	208	39.5	7	69
630A/3	3	550	345	300	150	268	235	100	85	250	100	76	250	38.5	119	80	50	50	50	7	45.5	260	44.5	9	72
630A/4	3	630	425	300	150	268	315	100	85	250	100	76	250	38.5	119	80	50	50	50	7	34.5	260	445	9	72

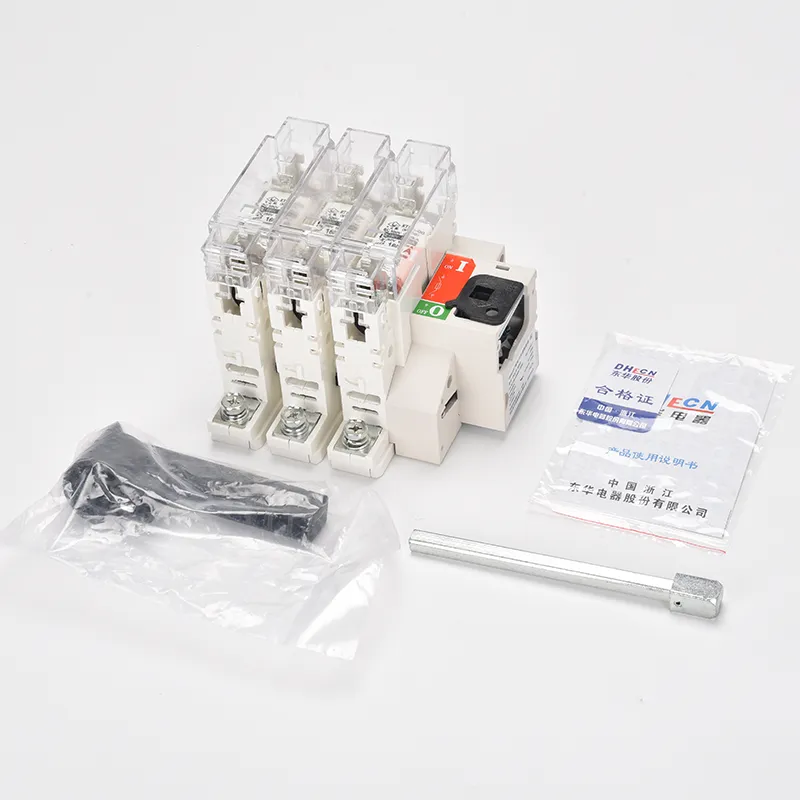

AC Three Phase Fuse Isolator Switch

Produkto priežiūra:

K: Kaip veikia saugiklis kintamosios srovės trifazio saugiklio izoliatoriaus jungiklyje?

A: Saugiklio elementas išsilydo, kai srovė viršija vardinę ribą, nedelsiant nutraukiant grandinę. Tai apsaugo kabelius, transformatorius ir įrangą nuo perkrovų ar trumpojo jungimo sukeltų pažeidimų.

K: Kokios saugos funkcijos yra įtrauktos į kintamosios srovės trifazio saugiklio izoliatoriaus jungiklį?

A: Aiškus matomas lūžio taškas užtikrina, kad operatoriai galėtų matyti atjungimą. Mechaniniai blokatoriai apsaugo nuo nesaugių darbų, o saugiklio elementas užtikrina greitą apsaugą nuo gedimų.

Kl .: Kaip lengva priežiūra?

A: Priežiūra yra paprasta. Saugiklio modulis yra keičiamas, todėl prastovos laikas yra minimalus, o atsarginės dalys yra nebrangios, palyginti su sudėtingesniais įrenginiais.
