100 A 4 polių izoliacinis jungiklis

Wenzhou XiFa Electric Power Equipment Co., Ltd yra patikima gamykla, gaminanti tvirtus 100 amperų 4 polių izoliacinius jungiklius. Bendrovė naudoja epoksidinę dervą arba termoreaktingą plastiką kaip izoliacinę medžiagą, kad užtikrintų veiksmingą izoliaciją tarp laidžių dalių ir išvengtų fazių ir fazių trumpojo jungimo. O kontaktas gali būti didelio laidumo vario arba sidabruoto vario lydinio, kad būtų užtikrintas patikimas grandinės sujungimas ir atjungimas, o sidabro padengimas sumažina atsparumą, kaitinimą ir oksidaciją. Be to, už kiekvieną parduotą 100 amperų 4 polių izoliatorių techninė komanda atsakys į klientų klausimus per 24 valandas.

Siųsti užklausą

Prekės aprašymas

100 amperų 4 polių izoliacinis jungiklis yra elektros perjungimo įtaisas, skirtas grandinėms atjungti ir maitinimui nutraukti. Jį sudaro keturi atskiri poliai, įskaitant du įvesties ir du išvesties gnybtus. Suteikdamas patikimą atjungimą, 100 amperų 4 polių izoliatoriaus jungiklis užtikrina tiek personalo, tiek įrangos saugumą.

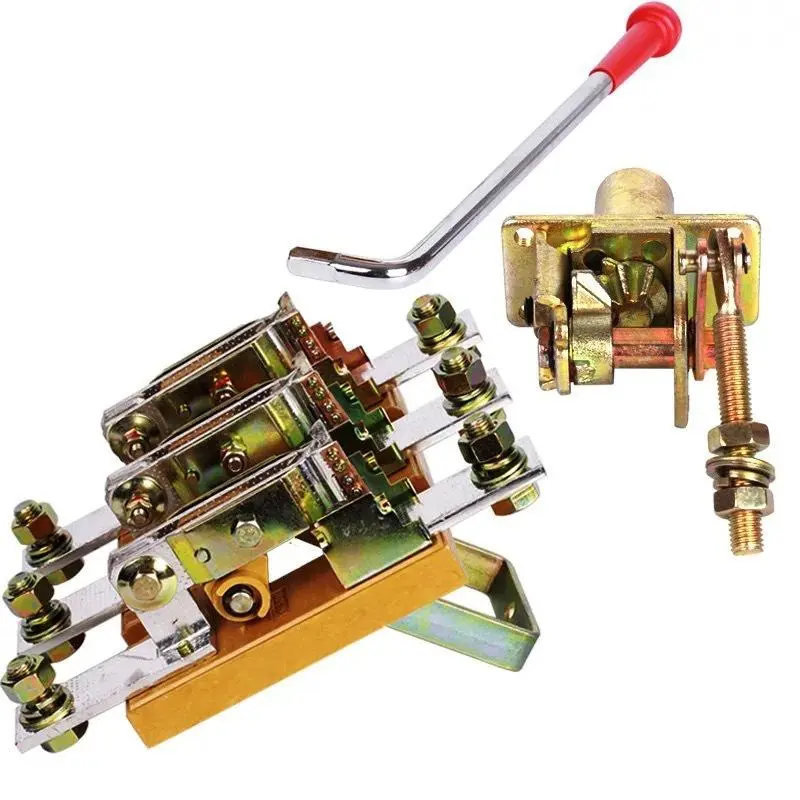

100 amperų 4 polių izoliatoriaus jungiklis paprastai susideda iš trijų pagrindinių dalių: korpuso, veikimo mechanizmo ir elektrinių komponentų. Korpusas pagamintas iš izoliacinių medžiagų, kad būtų išvengta srovės nuotėkio ir elektros smūgio. Veikimo mechanizmas leidžia jungiklį atidaryti arba uždaryti rankiniu būdu, o elektros komponentai apima polius, jungiamuosius gnybtus ir kitus laidžius elementus.

Įprasti 100 amperų 4 polių izoliatoriaus jungiklio pritaikymai:

1. Maitinimo sistemos: plačiai naudojamas pastotėse ir skirstomuosiuose tinkluose, 100 amperų 4 polių izoliatoriaus jungiklis atjungia arba nukreipia energijos srautą, padeda palaikyti saugų ir stabilų tinklo veikimą.

2.Pramoniniai įrenginiai: Taikomas mašinų valdymo ir automatizavimo sistemose, 100 amperų 4 polių izoliatorius užtikrina saugų elektros atjungimą atliekant techninę priežiūrą, užtikrinant tiek darbuotojų, tiek įrangos apsaugą.

3. Transporto sistemos: geležinkeliuose, metro ir kitoje transporto infrastruktūroje jungiklis naudojamas elektros grandinėms izoliuoti, užtikrinant keleivių, personalo ir įrangos saugumą.

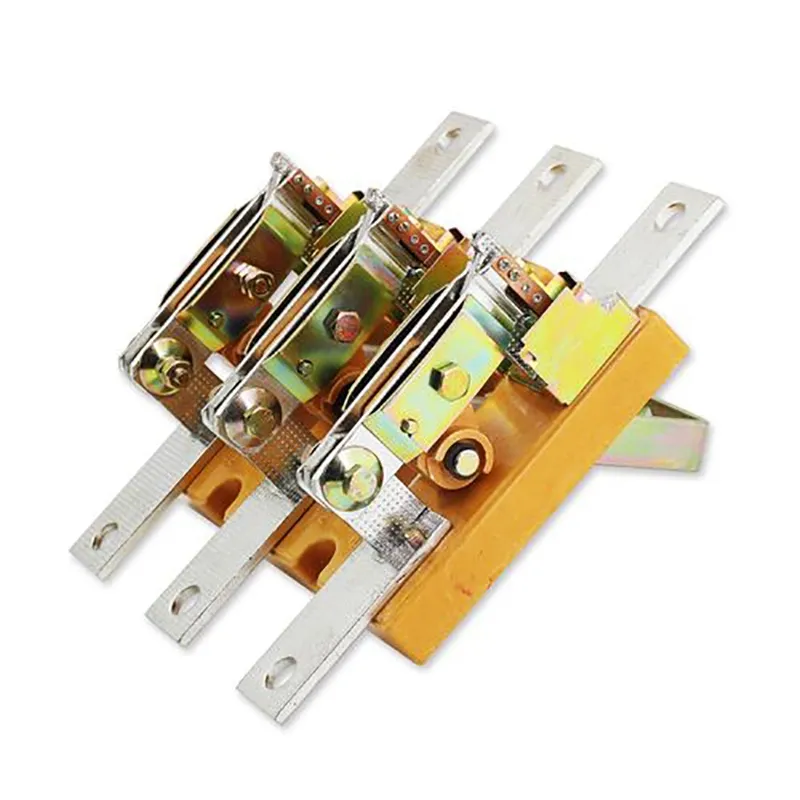

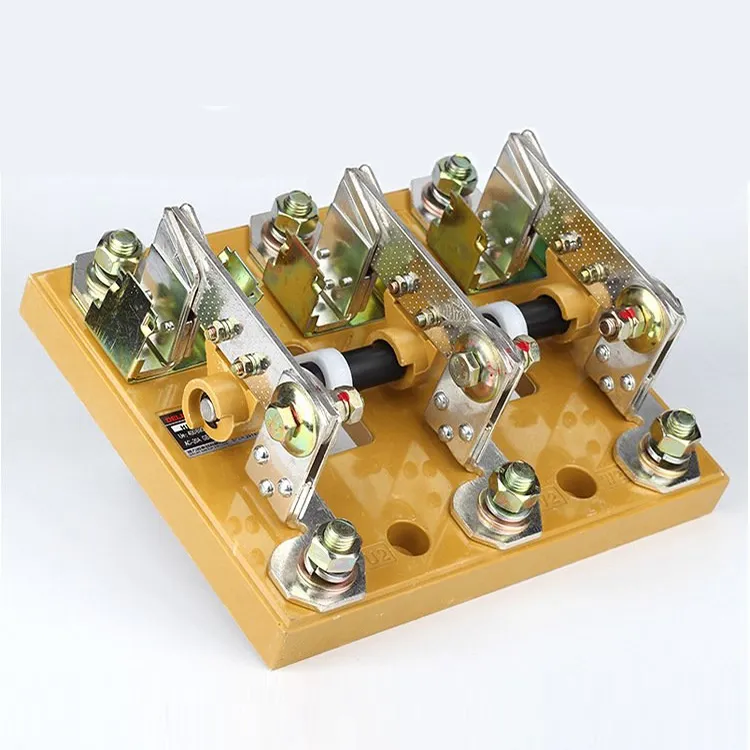

100 Amp 4 Pole Isolator Switch

Gamybos parametras:

lth (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
Ui (V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Dielektrinis stipris (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Darbo srovė le(A)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V DC21	125	160	200	250	315	400	500	630
220V DC22	125	160	200	250	315	400	400	500
220V DC23	125	125	160	200
440V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440V DC23	100	125	160	200
Variklio galia (KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms, 0,1S / 1,0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Gamybos ir pertraukimo pajėgumai
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm (KA didžiausia vertė)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Mechaninis tarnavimo laikas (kartais)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Elektrinis tarnavimo laikas (kartais)
Ue=660V vardinė srovė le
COS∮＝0,95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0,65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0,35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Svoris (kg)
3 poliai	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 poliai	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Darbinis sukimo momentas (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

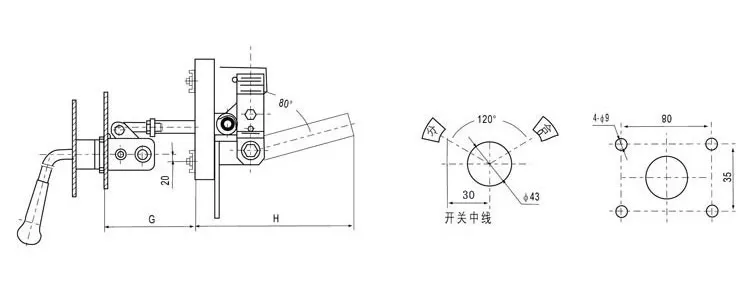

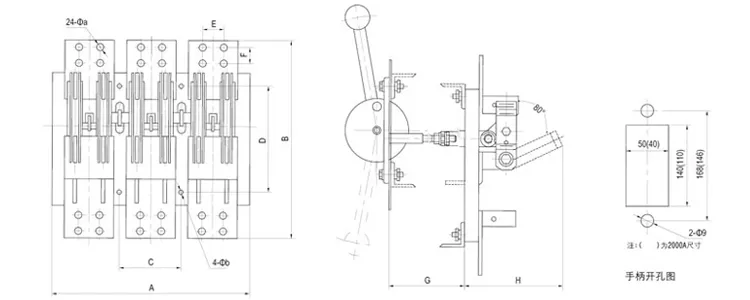

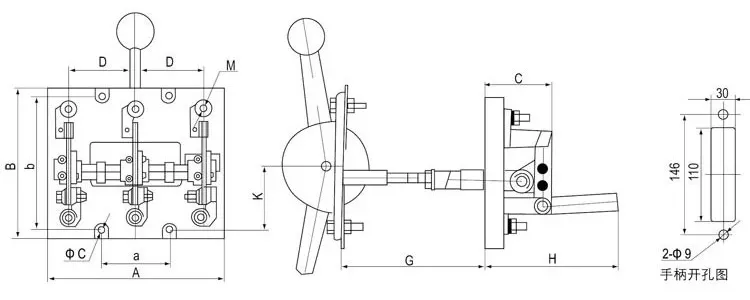

Tipas		Rėmo dydis (mm)						montavimo dydis (mm)
Tipas		A	B	C	C1	D	G	a	b	Φc	H	K	M
HD13-100	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-100	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-200	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-200	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-400	3P	240	205	92	180	90	250	90	160	Φ7	88	82	M12
HD13-400	4P	330	205	92	180	90	250	180	160	Φ7	88	82	M12
HD13-600	3P	270	300	100	188	100	250	100	160	Φ9	88	82	M16
HD13-600	4P	370	300	100	188	100	250	200	160	Φ9	88	82	M16
HD13-1000	3P	325	315	116	226	120	250	120	160	Φ9	85	78	2-M12
HD13-1000	4P	450	315	116	226	120	250	240	160	Φ9	85	78	2-M12
HD13-1500	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-1500	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12
HD13-2000	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-2000	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12

Tipas	A	B	C	D	E	F	H	Φa	Φb	G
HD13-2000	520	350	170	180	48	36	277.5	12	9	250
HD13-3000	600	390	200	180	60	40	233	16	11	250

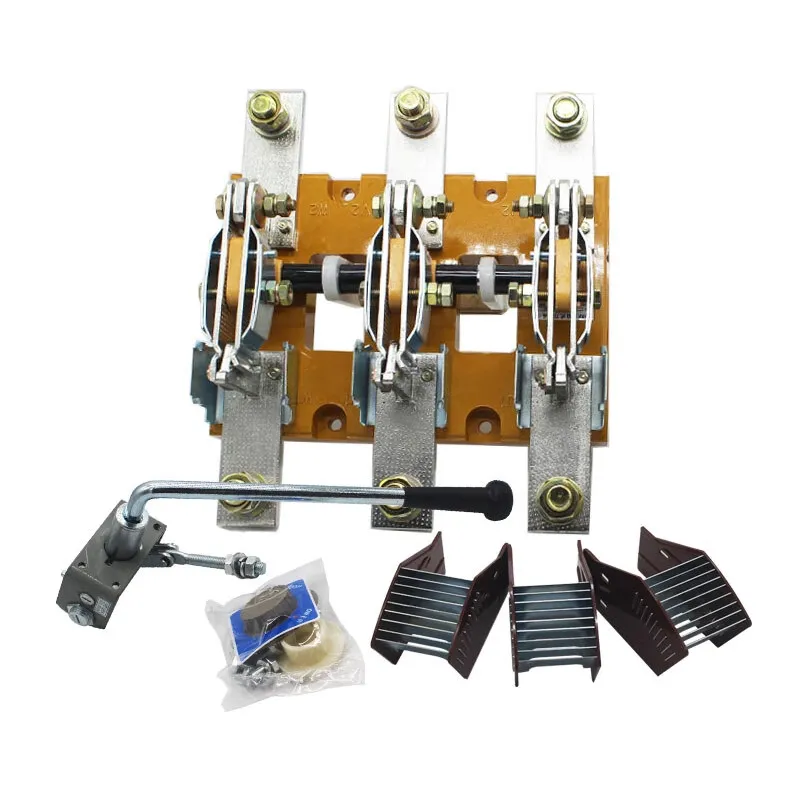

100 Amp 4 Pole Isolator Switch

Gamybos DUK:

K: Kas yra 100 amperų 4 polių izoliatoriaus jungiklis?

A: Tai rankinis jungiklis, skirtas saugiai atjungti keturių laidų sistemą, paprastai trifazę ir nulinę, nuo maitinimo šaltinio. 100 amperų nominalioji galia suteikia matomą ir patikimą izoliacijos tašką priežiūros ir saugos tikslais.

K: Kuo 100 amperų 4 polių izoliatoriaus jungiklis skiriasi nuo 100 amperų 3 polių izoliatoriaus jungiklio?

A: 3 polių izoliatorius atjungia tik trijų fazių linijas. 4 polių izoliatorius vienu metu atjungia tris fazes ir nulinę, užtikrindamas visišką grandinės izoliaciją. Tai sumažina liekamosios srovės srauto riziką ir užtikrina didesnį saugumą tam tikrose srityse.

K: Kokie yra pagrindiniai 100A 4 polių izoliatoriaus jungiklio naudojimo pranašumai?

A: Pagrindiniai privalumai yra visiškas fazių ir nulio atjungimas, kompaktiškas dizainas, taupantis erdvę, paprastas montavimas ir didelis patikimumas. Tai suteikia aiškų, matomą lūžio tašką, kuris padidina saugumą atliekant techninę priežiūrą.
