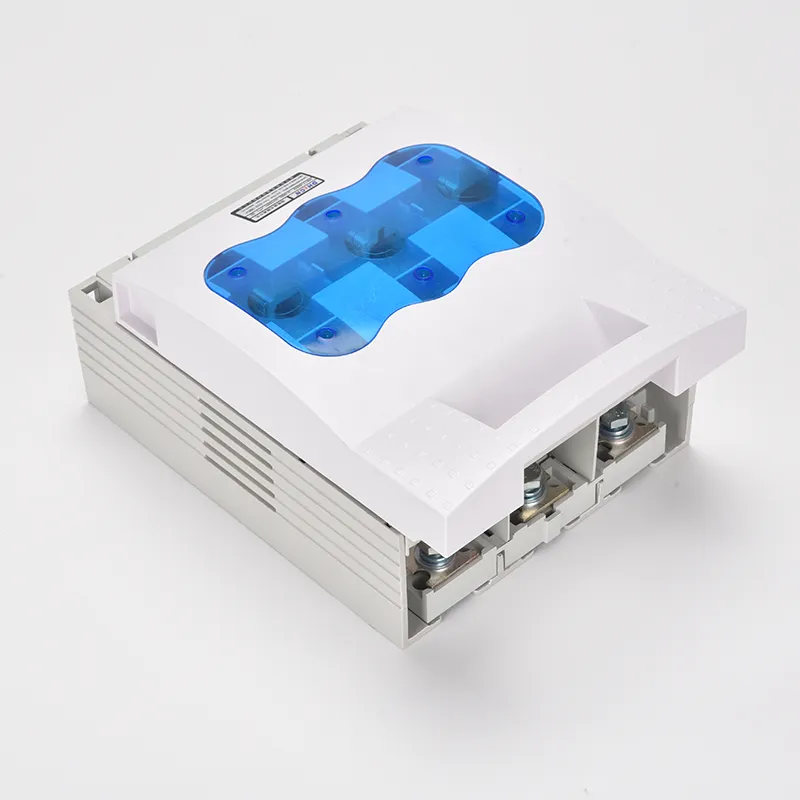

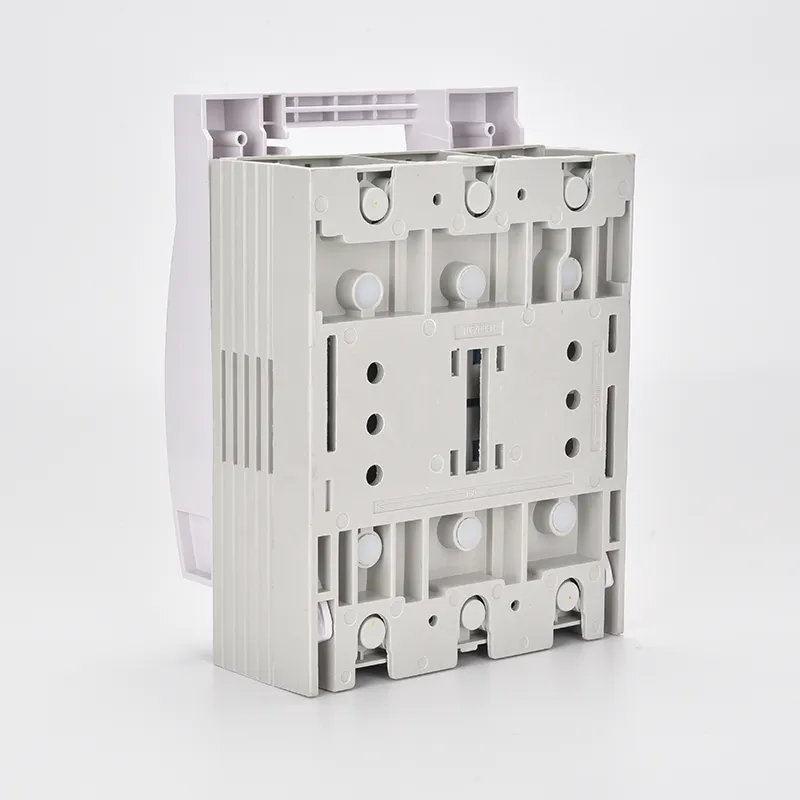

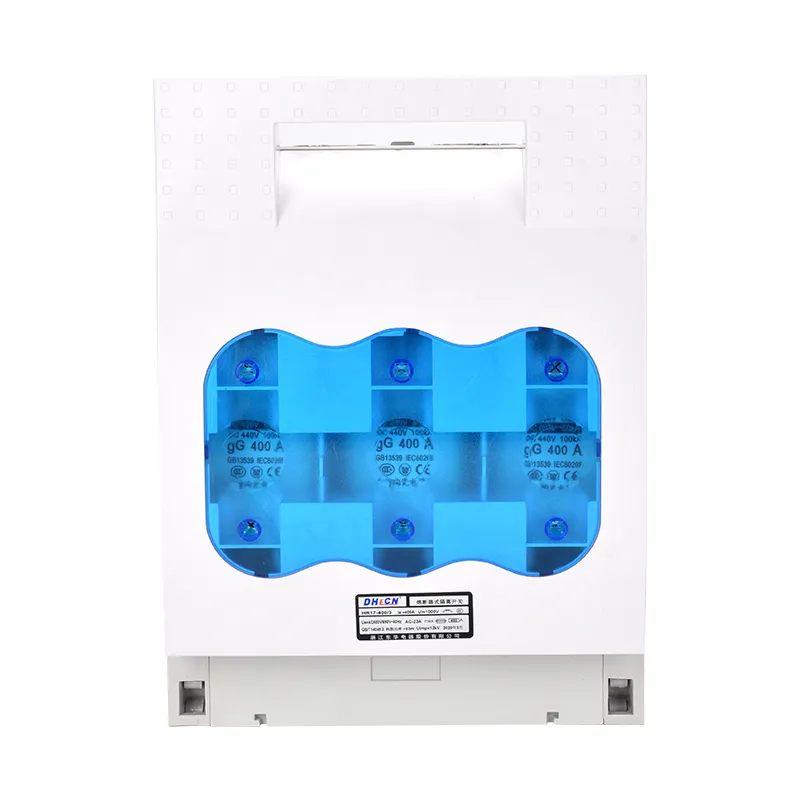

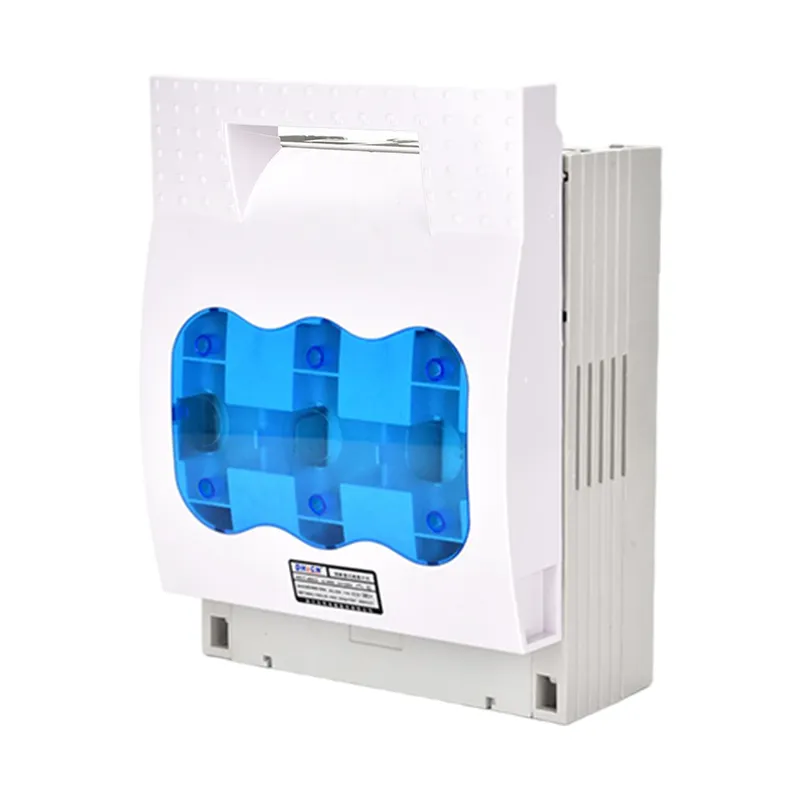

100a lydytas 3 polių izoliacinis jungiklis

Norėdami pagaminti aukštos kokybės 100a lydytą 3 polių izoliatoriaus jungiklį, Wenzhou XiFa Electric Power Equipment Co., Ltd taiko aukščiausios kokybės medžiagų pasirinkimą ir griežtą kokybės kontrolę. Venžou XiFa kiekviename 100a lydyto 3 polių izoliatoriaus jungiklyje kontaktams naudojamas mažos varžos varis ir korpusui skirta antipireninė izoliacinė medžiaga. Kiekvienas 100a saugiklio 3 polių izoliatoriaus jungiklio komponentas yra kruopščiai parinktas siekiant užtikrinti patikimumą, ilgaamžiškumą ir ilgą tarnavimo laiką. Venžou XiFa, kiekvienas baigtas 100a lydyto 3 polių izoliatoriaus jungiklis bus kelis kartus tikrinamas, įskaitant vizualinį patikrinimą, kontaktinio pasipriešinimo matavimą, izoliacijos atsparumo bandymą ir mechaninio veikimo bandymus, kad būtų užtikrintas nuoseklus veikimas ir saugumas.

Siųsti užklausą

Prekės aprašymas

100a saugiklis 3 polių izoliatoriaus jungiklis yra kombinuotas įrenginys, kuriame saugiklis, skyriklis ir jungiklis yra integruoti į vieną įrenginį. Jis pirmiausia naudojamas atjungti srovę normaliai veikiant ir nutraukti srovę esant trumpajam jungimui ir per didelėms apkrovoms. Šio tipo jungikliai pasižymi tokiais pranašumais kaip maža kaina, stabilus veikimas ir paprasta priežiūra, taip pat užtikrina grandinės apsaugą ir nuotolinio stebėjimo galimybes per saugiklio elementą.

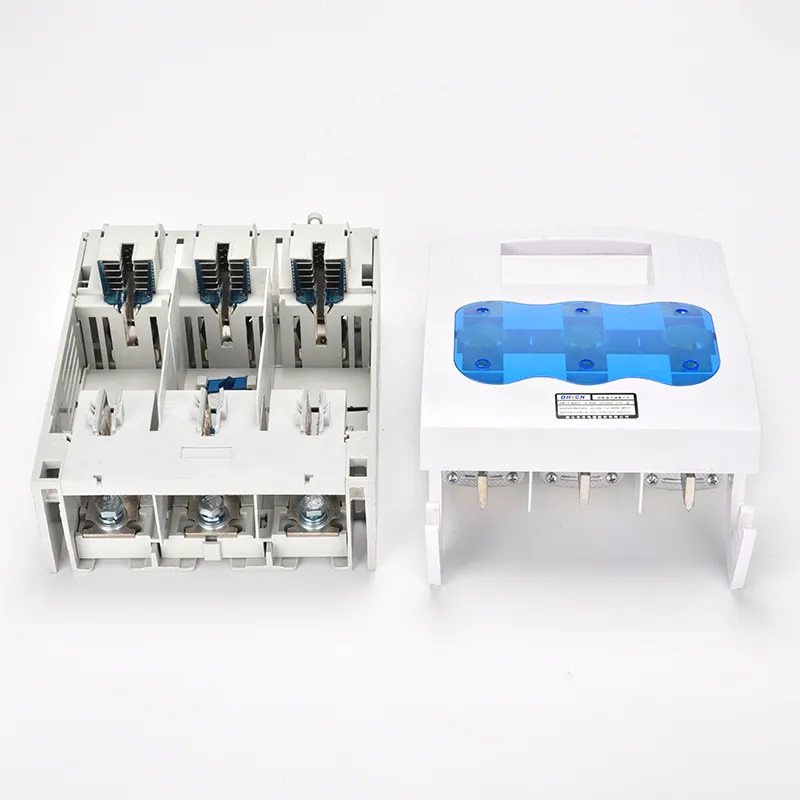

100a saugiklio 3 polių izoliatoriaus jungiklis pagamintas su tvirtinimo pagrindu, fiksuotais kontaktais, judančiais kontaktais ir šarnyriniais ašmenimis. Kai uždaryta, ašmenys liečiasi su fiksuotais gnybtais, kad užbaigtų elektros kelią. Esamose konstrukcijose surinkimas ir išmontavimas gali būti sudėtingas, o keičiant saugiklį dažnai reikia pakartotinai koreguoti dėl riboto suderinamumo su valdymo svirties mechanizmu.

Patobulinta konstrukcija pakeičia elastingus reguliavimo varžtus su U formos laikančiaisiais spaustukais, užtikrinant viso paviršiaus kontaktą tarp judančių ir fiksuotų kontaktų. Tai padidina laidumą ir stabilumą eksploatacijos metu.

Dėl savo selektyvaus pertraukimo ir puikių srovę ribojančių savybių įrenginys puikiai tinka naudoti gamyklose, dideliuose pastatuose. Palyginti su 3P 100A grandinės pertraukikliais, 100a saugiklio 3 polių izoliatoriaus jungiklio eksploatavimo ir priežiūros išlaidos yra mažesnės, nes dėl gedimų paprastai reikia pakeisti tik saugiklį.

Patentuota technologija apima lanko prevencijos mechanizmą, kuris padidina kontaktų plotą ir pašalina lanko susidarymą eksploatacijos metu, sprendžiant saugos problemas, susijusias su laisvu kontaktu tradicinėse konstrukcijose. Projektuojant žemos įtampos paskirstymo sistemą, tinkamai parenkant jungiklį reikia atsižvelgti ir į personalo valdymo kategoriją, ir į numatomą taikymo scenarijų.

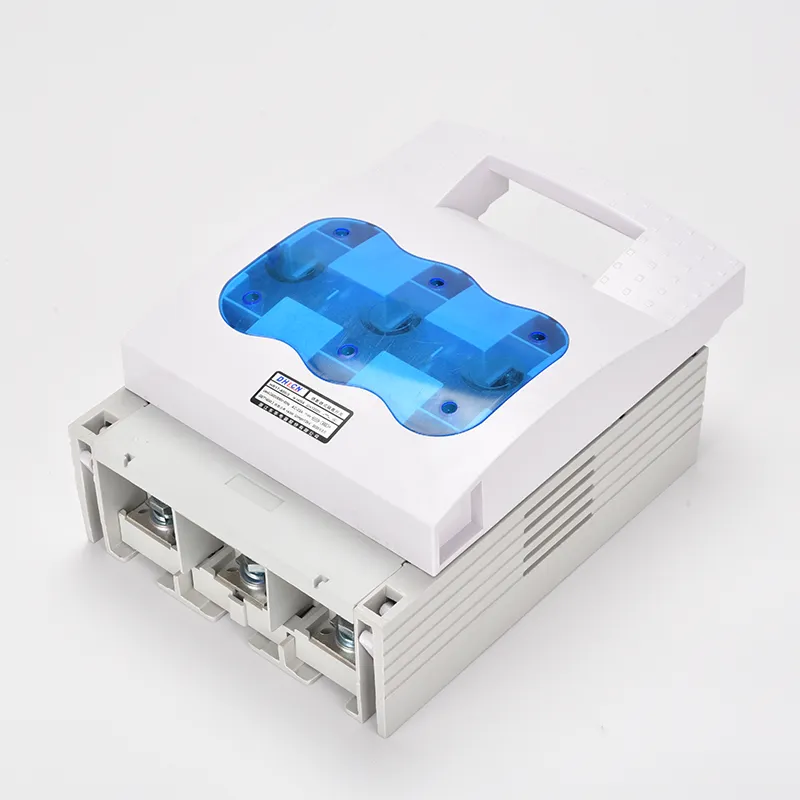

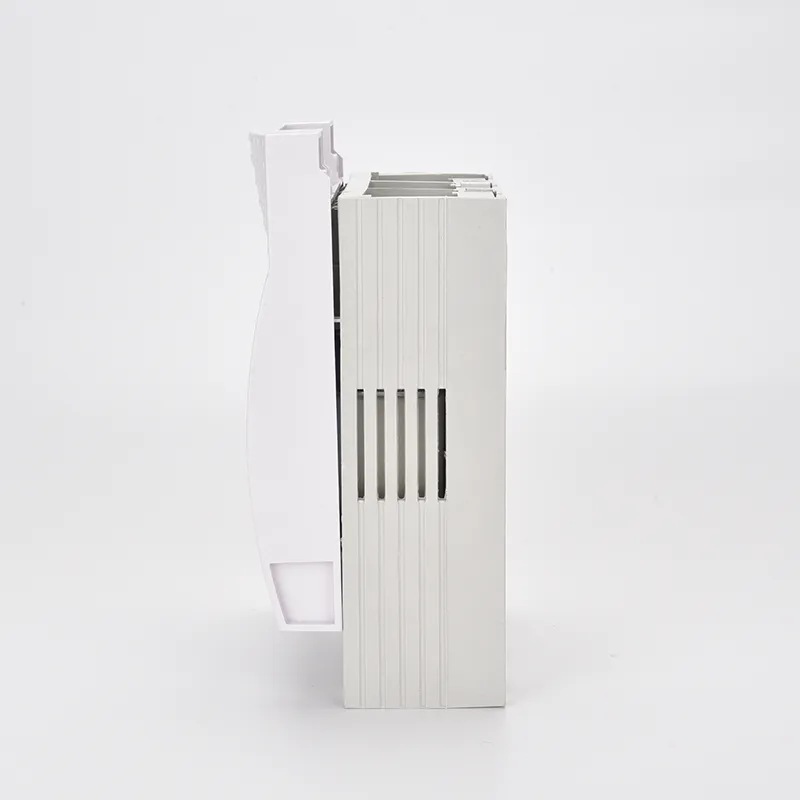

100a Fused 3 Pole Isolator Switch

Produkto parametras:

Saugiklio tipas	0			1			2			3
Dažnis	50 Hz			50 Hz			50 Hz			50 Hz
Ue (V)	690	500	400	690	500	400	690	500	400	690	500	400
Ui (V)	800			800			800			800
(A)	160			250			400			630
It (A)	160			250			400			630
Panaudojimas	AC-21B (690 V)			AC-21B (690 V)			AC-21B (690 V)			AC-21B (690 V)
	AC-22B (500 V)			AC-22B (500 V)			AC-22B (500 V)			AC-22B (500 V)
	AC-23B (400 V)			AC-23B (400 V)			AC-23B (400 V)			AC-23B (400 V)
Pajėgumų kūrimas	725V, 240A			725V, 375A			725V, 600A			725V, 945A
	525V, 480A			525V, 750A			525V, 1200A			525V, 1890A
	420V, 160A			420V, 250A			420V, 400A			420V, 6300A
Pertraukimo pajėgumas	725V, 240A			725V, 375A			725V, 600A			725V, 945A
	525V, 480A			525V, 750A			525V, 1200A			525V, 1890A
	420V, 1280A			420V, 2000A			420V, 3200A			420V, 5040A
Ics (kA)	50	100	100	50	100	100	50	100	100	50	100	100
Saugiklio galios praradimas (W)	12			23			34			48

It (A)	Saugiklio tipas	Saugiklis (A)
160	0	4, 6, 10, 16, 20, 25, 32, 35, 40, 50, 63, 80, 100, 125, 160
250	1	80, 100, 125, 160, 200, 224, 250
400	2	125, 160, 200, 224, 250, 300, 315, 355, 400
630	3	315, 355, 400, 425, 500, 630

Tipas	A	B	C	D	E	F
HR17-160	106	200	97	60	200	87
HR17-250	185	247	128	88	221	110
HR17-400	210	290	145	97	268	125
HR17-630	256	300	160	112	285	139
HR17-800	256	300	160	112	285	139

Režimo numeris		Perspektyvinis matmuo (mm)				Montavimo matmenys (mm)
Režimo numeris		A	B	C	D	a	b	фc
HR17-40	2P	55	116	76	150	25	-	ф6
HR17-40	3P	76	116	76	150	42	-	ф6
HR17-63	2P	74	116	76	150	32	-	ф6
HR17-63	3P	105	116	76	150	62	-	ф6
HR17-160	2P	75	200	83	205	43	25	ф7
	3P	106	200	83	205	66	25	ф7
	4P	138	200	83	205	100	25	ф7
HR17-250	2P	128	247	110	195	72	50	ф11
	3P	185	247	110	195	114	50	ф11
	4P	242	247	110	195	172	50	ф11
HR17-400	2P	145	290	145	340	80	50	ф11
	3P	210	290	145	340	130	50	ф11
	4P	276	290	145	340	195	50	ф11
HR17-630 HR17-800	2P	175	300	145	360	90	50	ф11
	3P	256	300	145	360	162	50	ф11
	4P	340	300	145	360	243	50	ф11

Produkto DUK:

K: Kaip prižiūrėti 100a saugiklio 3 polių izoliatoriaus jungiklį?

A: Rekomenduojama reguliariai tikrinti. Tai apima kontaktinių paviršių patikrinimą ir valymą, perdegusių saugiklių keitimą, gnybtų varžtų priveržimą ir laisvo veikimo mechanizmo judėjimo užtikrinimą. Tinkama priežiūra prailgina tarnavimo laiką ir garantuoja patikimą veikimą.

Kl.: Ar 100a saugiklio 3 polių izoliatoriaus jungiklio rankeną galima užrakinti?

A: Taip. Daugelyje modelių yra užrakinamos rankenos, leidžiančios operatoriams techninės priežiūros metu užrakinti jungiklį „OFF“ padėtyje, kad būtų išvengta netyčinio maitinimo.

Kl .: Kokie yra pagrindiniai privalumai renkantis saugiklio izoliatoriaus jungiklį?

A: 100a saugiklis 3 polių izoliatoriaus jungiklis užtikrina aiškų atjungimo tašką, užtikrinantį saugumą, integruoja grandinės apsaugą per saugiklius, taupo montavimo vietą dėl kompaktiško dizaino ir yra tinkamas įvairioms žemos įtampos reikmėms.
