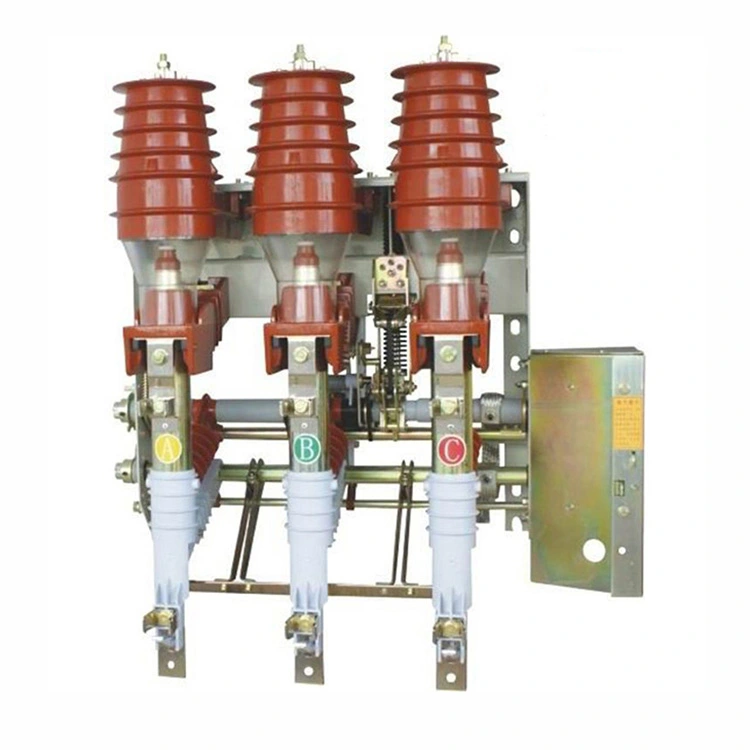

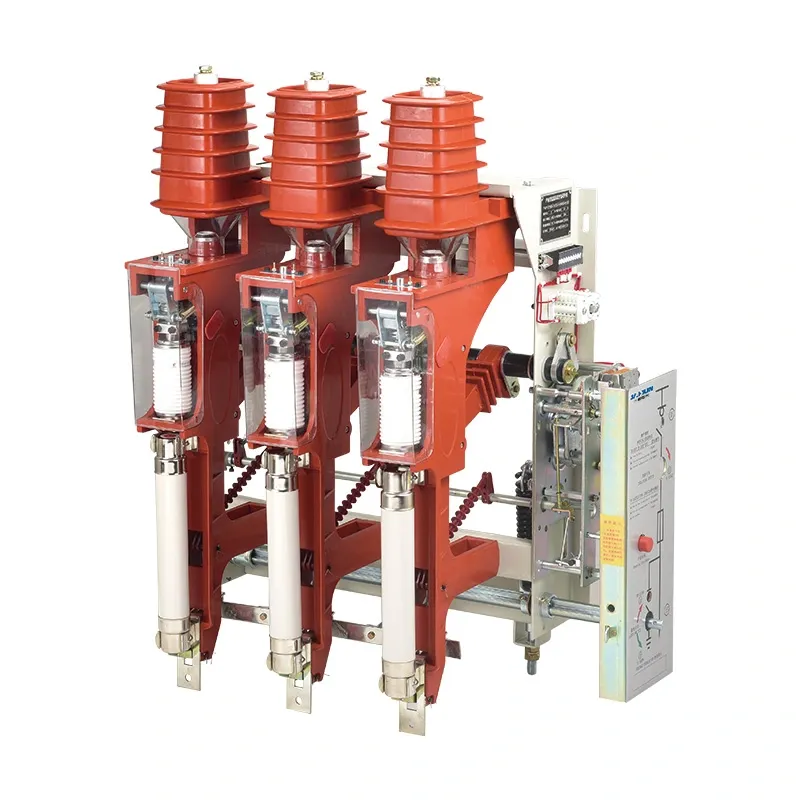

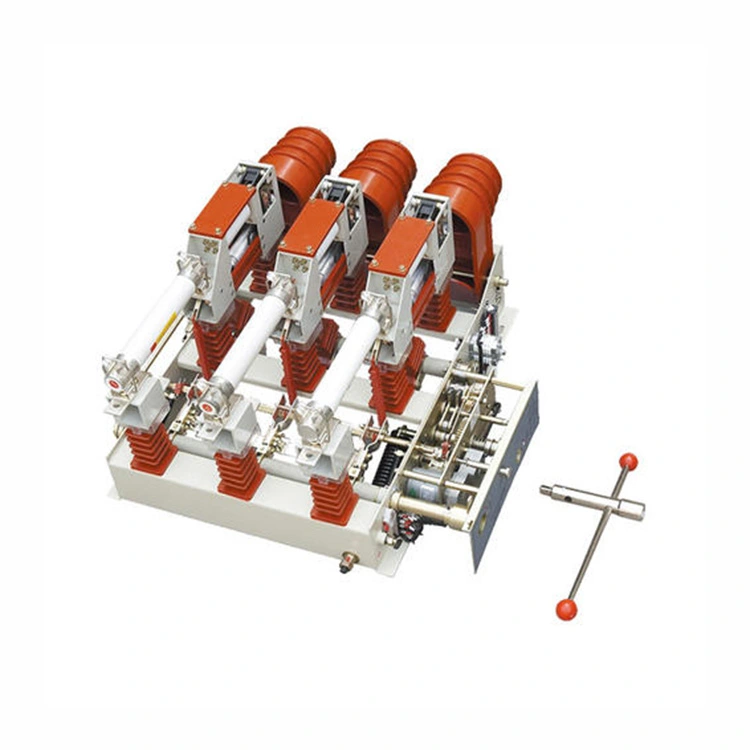

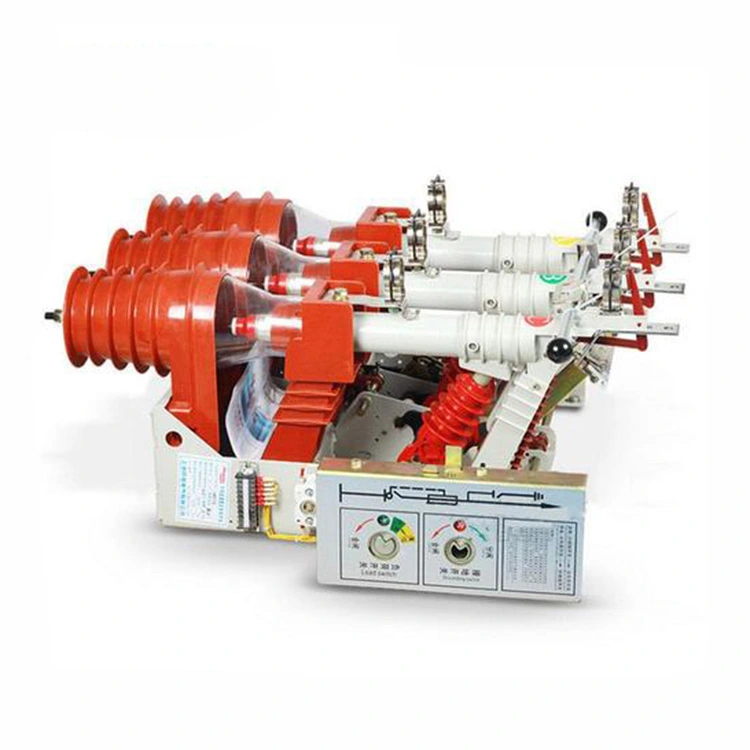

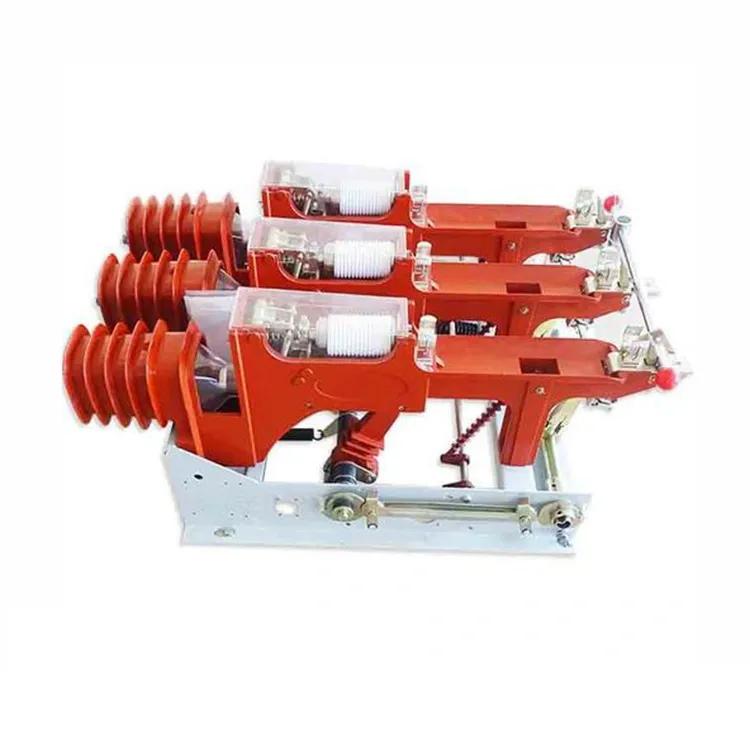

Mv vakuuminio saugiklio apkrovos pertraukimo jungiklis 11kv

Mv vakuuminio saugiklio apkrovos pertraukiklis 11kv yra trifazis vidutinės įtampos skirstomasis įrenginys, kurio vardinė įtampa 12 kV ir vardinis dažnis 50 Hz. Jis skirtas apkrovos srovių, kilpų, be apkrovos transformatorių ir kabelių įkrovimo srovių sudarymui ir nutraukimui, taip pat trumpojo jungimo srovių uždarymui. Įrengus įžeminimo jungiklį, apkrovos pertraukimo jungiklis gali atlaikyti trumpojo jungimo sroves. Struktūrinė savybė gali būti parodyta taip:

1. Apkrovos pertraukimo jungiklis, įžeminimo jungiklis, saugiklis ir valdymo mechanizmas yra sumontuoti ant vieno rėmo, todėl galima lanksčiai derinti. Konstrukcija yra kompaktiška, mažų matmenų ir lengvai montuojama.

2. Įrengtas izoliuotas fiksuotų kontaktų ekranas, pagrindinis žiedinis blokas užtikrina vidinę izoliaciją, nereikalaujant fazių tarp fazių barjerų ar izoliuojančių pertvarų lūžio vietose, o tai veiksmingai apsaugo nuo lanko pliūpsnio avarijų spintos viduje.

3. Tarp mv vakuuminio saugiklio apkrovos pertraukiklio, įžeminimo jungiklio ir saugiklio yra patikimas mechaninis blokavimas, užtikrinantis „penkių prevencijos“ saugos reikalavimų laikymąsi.

4. Mv vakuuminio saugiklio apkrovos pertraukiklio jungiklyje galimi du darbo režimai: rankinis valdymas ir motorinis valdymas su dvigubu AC/DC maitinimo šaltiniu.

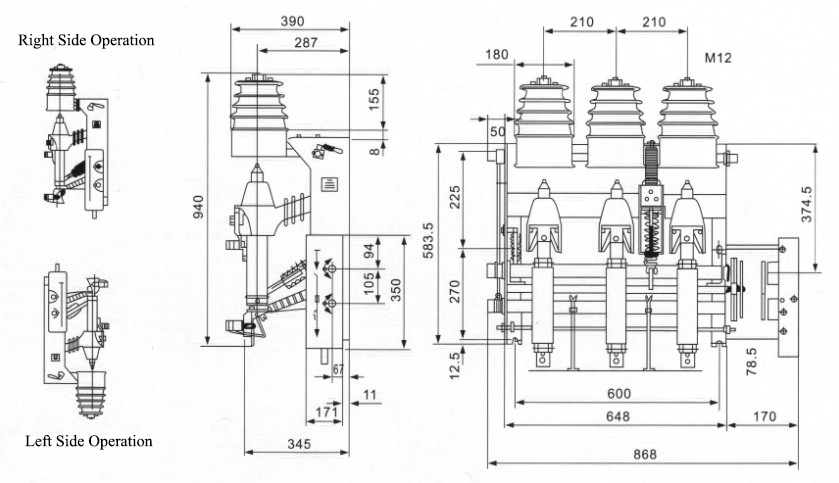

Produkto parametras:

Produkto DUK:

K: Kaip vakuumo technologija pagerina mv vakuuminio saugiklio apkrovos pertraukiklio 11kv jungiklį?

A: Vakuuminis pertraukiklis užtikrina švarią, patikimą lanko gesinimo terpę. Tai užtikrina greitą lanko užgesimą esant nuliui, sumažina kontaktų susidėvėjimą, sumažina priežiūros reikalavimus ir pašalina su SF₆ dujomis susijusias aplinkos problemas.

Kl .: Kokį vaidmenį atlieka saugikliai apkrovos pertraukimo jungiklyje ir saugiklių derinyje?

A: Saugikliai veikia kaip atsarginė apsauga, nutraukdami dideles gedimų sroves, viršijančias apkrovos pertraukimo jungiklio pajėgumą. Jie taip pat veikia smogtuvo mechanizmu, kuris gedimo metu išjungia jungiklį ir užtikrina koordinuotą grandinės atjungimą.

Kl .: Kokie yra pranašumai prieš įprastą grandinės pertraukiklį?

A: Nors grandinės pertraukikliai siūlo visišką gedimų šalinimo galimybę, vakuuminio saugiklio apkrovos pertraukimo jungiklis yra kompaktiškesnis, ekonomiškesnis ir palankesnis priežiūrai paskirstymo lygio programoms. Jis ypač tinka transformatoriaus apsaugai, kai pakanka saugiklių ir jungiklių koordinavimo.
