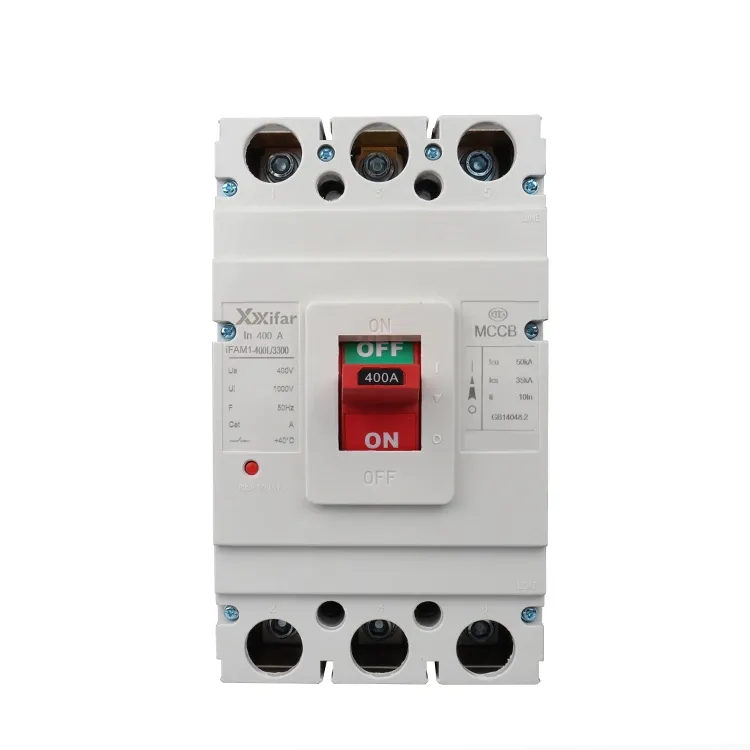

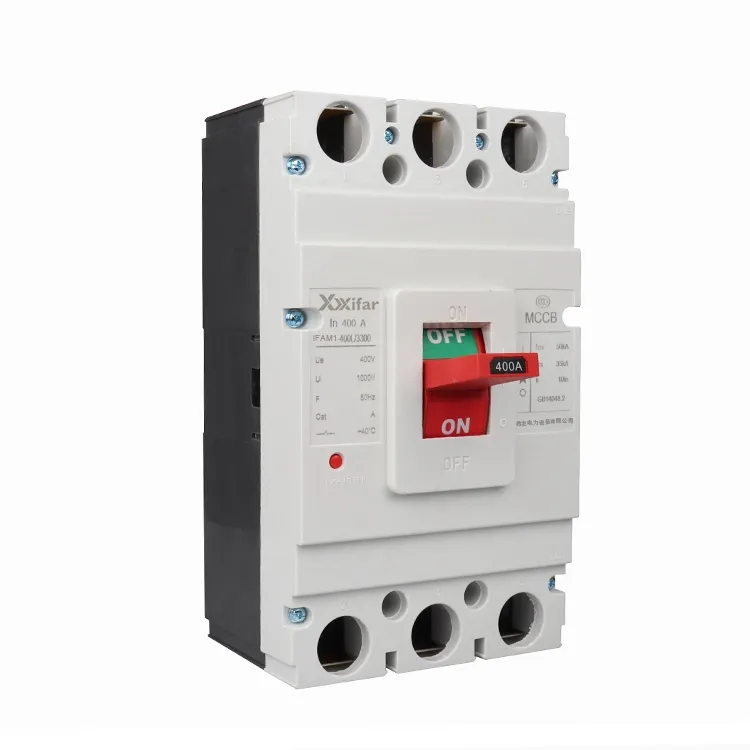

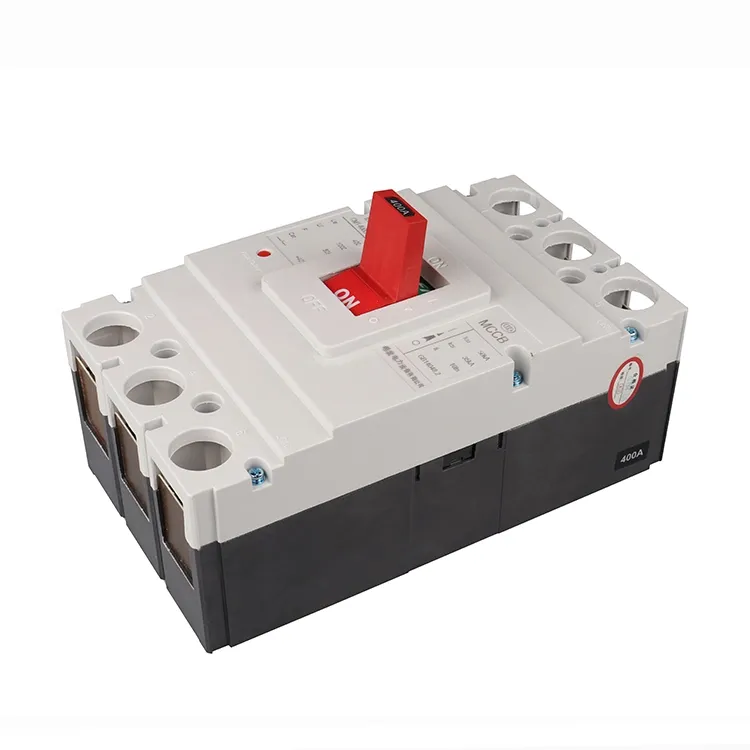

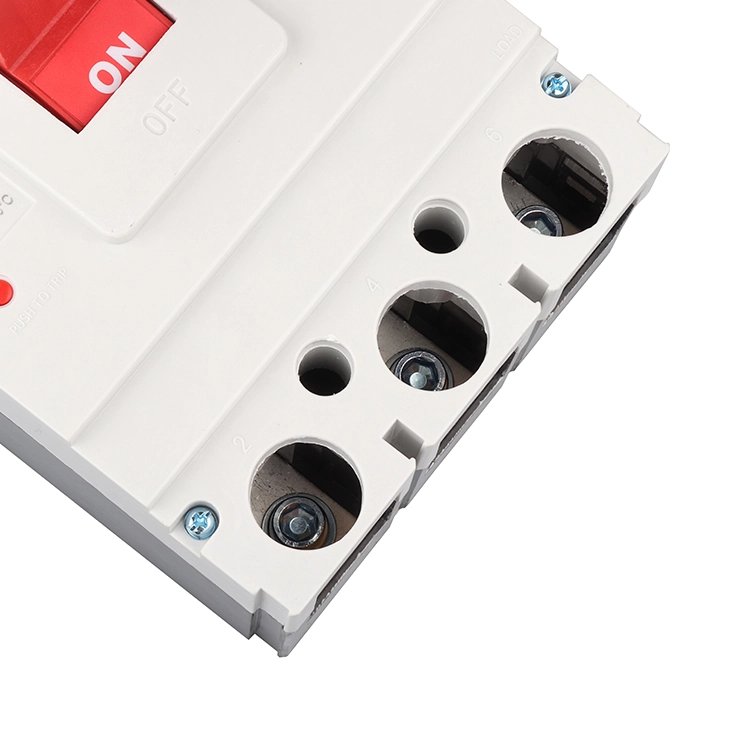

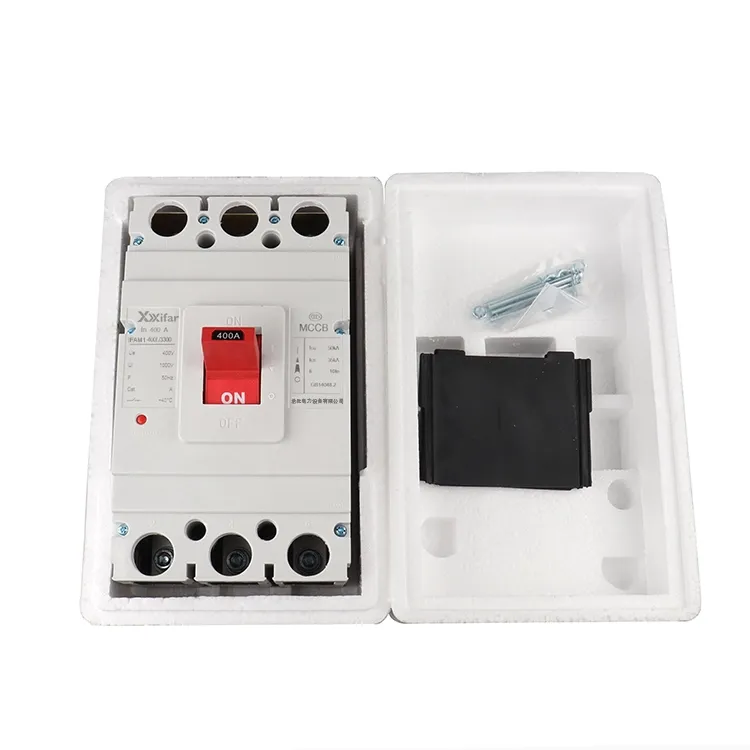

400a 3p Mccb uždaro formuoto korpuso jungiklis

400a 3p mccb uždaras suformuotas korpuso jungiklis yra pertraukiklio tipas su suformuotu izoliuojančiu gaubtu ir oro izoliacija. Jis dažniausiai įrengiamas ir naudojamas žemos įtampos paskirstymo sistemose, siekiant nutraukti arba izoliuoti normalias sroves ir gedimų sroves vardiniame diapazone, o tai padeda apsaugoti kabelius ir elektros įrangą. Įprasti A 400a 3p mccb uždarojo formos korpuso jungiklio išjungimo būdai apima tik magnetinius, terminius magnetinius ir elektroninius išjungimo blokus.

Tik magnetinis išjungimas veikia tik trumpojo jungimo sąlygomis. Kitaip tariant, 400a 3p mccb uždaro formos korpuso jungiklis suveikia tik tada, kai įvyksta gedimas, pavyzdžiui, trumpasis jungimas. Šis tipas dažnai naudojamas šildytuvų grandinėse arba variklio grandinėse, kur jau yra numatyta atskira apsauga nuo perkrovos.

Šiluminės magnetinės išjungimo blokai reaguoja ir į trumpąjį jungimą, ir į nuolatinę perteklinę srovę. Jei srovė tam tikrą laiką viršija 400 A arba įvyksta trumpasis jungimas, suveikia 400a 3p mccb uždaro formos korpuso jungiklis. Kadangi jame yra du apsaugos mechanizmai, jis kartais vadinamas kombinuotu arba dvigubu išjungimu ant 400a 3p mccb uždaro formos korpuso jungiklio, kuris dažniausiai naudojamas bendram energijos paskirstymui.

Elektroniniai kelionių blokai yra pažangesnis ir brandesnis sprendimas. Naudojant šį tipą, galima reguliuoti tokius parametrus kaip magnetinis paėmimas, šiluminiai nustatymai ir išjungimo delsa, todėl 400a 3p mccb uždaras suformuotas korpuso jungiklis tinkamas įvairesnėms reikmėms. Tačiau šis papildomas lankstumas paprastai yra susijęs su didesnėmis sąnaudomis.

Be šių tipų, yra suformuotų korpusų grandinės pertraukikliai, specialiai sukurti variklio apsaugai. Tokiems tikslams magnetinio išjungimo nustatymas paprastai yra didesnis, o tai daugiau nei dešimt kartų viršija vardinę srovę, todėl suformuotas korpuso grandinės pertraukiklis gali atlaikyti didelę įsijungimo srovę paleidžiant variklį ir be reikalo nesuveikti, kartu užtikrinant apsaugą gedimo sąlygomis.

400a 3p mccb uždaro formos korpuso jungiklio parametras:

400a 3p mccb uždaro formos korpuso jungiklio priedų funkcijos

Priedai praplečia ir papildo pagrindines 400a 3p mccb uždarojo formos korpuso jungiklio funkcijas. Jie papildo valdymo parinktis ir pagerina apsaugos funkcijas, kad jos taptų neatsiejama įrenginio dalimi. Įprasti 400a 3p mccb uždaro korpuso jungiklio priedai yra pagalbiniai kontaktai, signalizacijos kontaktai, šunto išjungimo blokai, žemos įtampos išjungikliai, variklio operatoriai ir išorinės sukamosios rankenos.

1) Pagalbiniai kontaktai

Pagalbiniai kontaktai dažniausiai naudojami norint parodyti, ar 400a 3p mccb uždaro formos korpuso jungiklis yra atidarytas ar uždarytas, tačiau jie nerodo, ar įvyko gedimas. Jie yra prijungti prie valdymo grandinės. Formuotiems grandinės pertraukikliams, kurių rėmo dydis yra 400 A ir didesnis, galimos dviejų normaliai atvirų ir dviejų normaliai uždarytų kontaktų konfigūracijos, kurių šiluminė srovė yra maždaug 6 A. 100 A rėmo dydis paprastai naudoja vieną pertraukos perjungimo kontaktą, o 225 A ir 250 A ir tilto kontaktų struktūrai, kai įprasta šiluminė srovė yra maždaug 3 A.

2) Signalizacijos kontaktai

Aliarmo kontaktai skirti signalizuoti, kai 400a 3p mccb uždaro formos korpuso jungiklis automatiškai suveikia dėl gedimų, pvz., perkrovos, trumpojo jungimo ar per mažos įtampos. Jų darbinė srovė paprastai yra 380 V kintamoji srovė, esant 0,3 A, arba DC 220 V, esant 0,15 A, bet dažniausiai ji neviršija 1 A. Tačiau šiluminė srovė paprastai yra nuo 1 iki 2,5 A.

3) Shunt Trip Unit

Su šunto išjungimo bloku galima nuotoliniu būdu atidaryti 400a 3p mccb uždaro formos korpuso jungiklį. Jo darbinė įtampa gali būti nepriklausoma nuo pagrindinės grandinės įtampos. Jis skirtas trumpalaikiam darbui, o ritės įjungimo laikas paprastai neturi viršyti vienos sekundės, kitaip ritė gali būti pažeista.

Siekiant išvengti ritės perdegimo, mikrojungiklis yra nuosekliai sujungtas su šunto išjungimo rite. Kai ritė įjungiama, armatūra pritraukiama, todėl mikrojungiklis pasikeičia iš normaliai uždaro į normaliai atvirą būseną. Tai nutraukia valdymo grandinę, todėl net ir nuspaudus mygtuką, ritė nebus įjungta. Ši konstrukcija efektyviai apsaugo ritę nuo perkaitimo. Kai 400a 3p mccb uždaro formos korpuso jungiklis nustatomas iš naujo ir vėl uždaromas, mikrojungiklis grįžta į įprastą uždarytą padėtį. Galimi įvairių valdymo įtampų ir dažnių šuntavimo blokai, tinkantys įvairioms reikmėms.

4) Esant įtampai

Žemos įtampos išjungiklis naudojamas grandinėms ir maitinimo įrangai apsaugoti nuo žemos įtampos sąlygų. Jo ritė yra prijungta prie suformuoto korpuso grandinės pertraukiklio maitinimo pusės, o pertraukiklį galima uždaryti tik tada, kai ritė yra įjungta. Jei įtampa per žema, 400a 3p mccb uždaro formos korpuso jungiklio negalima uždaryti. Svarbu užtikrinti, kad sistemos įtampa atitiktų vardinę per mažos įtampos atleidimo įtampą. Veikimo diapazonas paprastai yra nuo 70% iki 35% vardinės įtampos. Šiuos įrenginius taip pat galima įsigyti skirtingų įtampos ir dažnių, skirtų įvairioms reikmėms.

5) Variklio operatoriaus mechanizmas

Variklio operatoriai naudojami automatiniam ir nuotoliniam grandinės pertraukiklių uždarymui ir atidarymui. Yra du pagrindiniai tipai, varomieji ir elektromagnetiniai. Varikliu varomi mechanizmai paprastai naudojami 400 A ir didesnio rėmo MCCB jungtuvams, o elektromagnetiniai operatoriai labiau tinka 225 A ir mažesniems MCCB.
