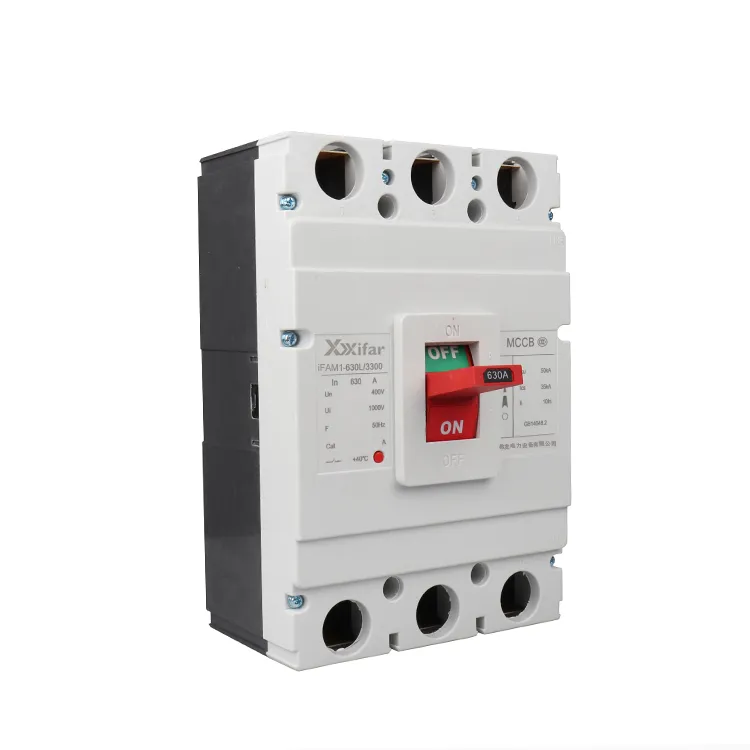

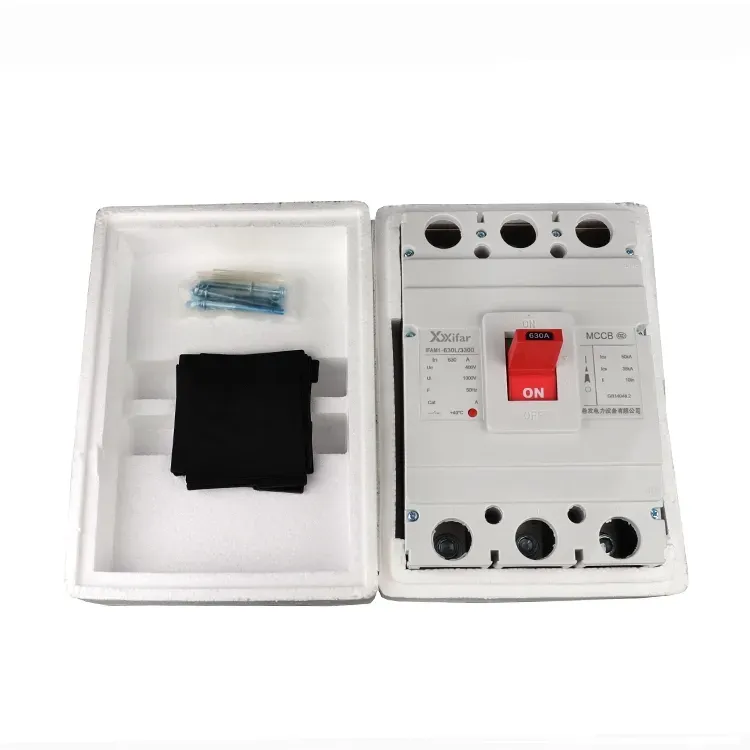

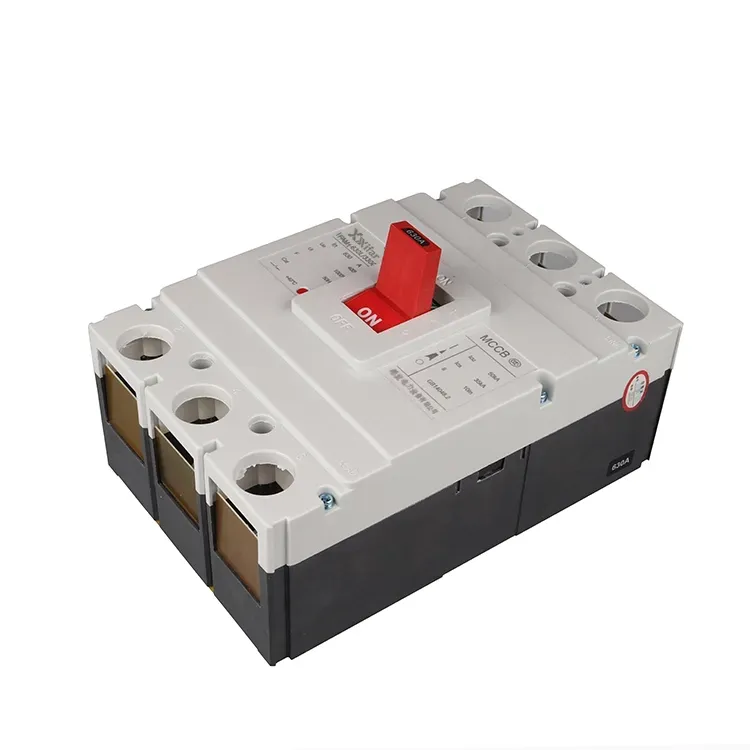

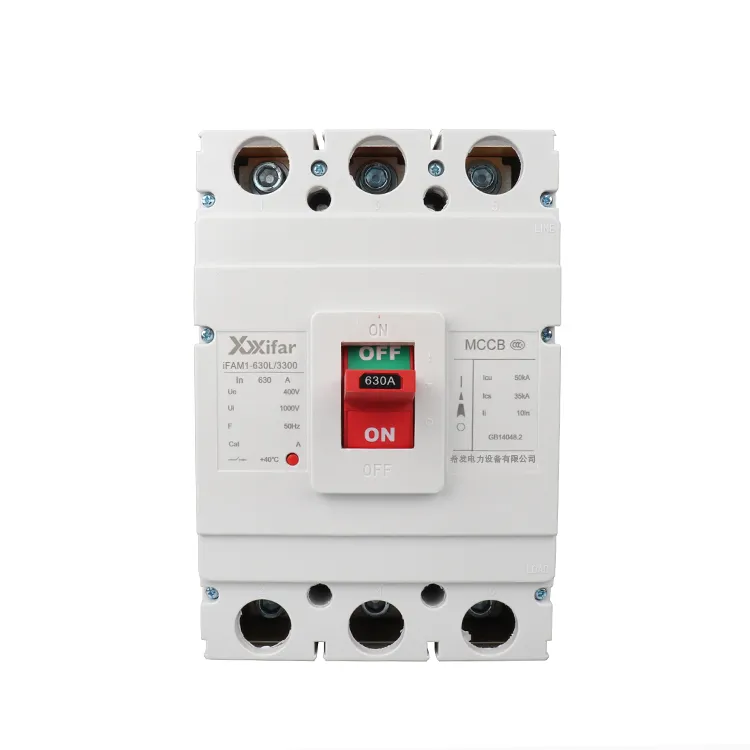

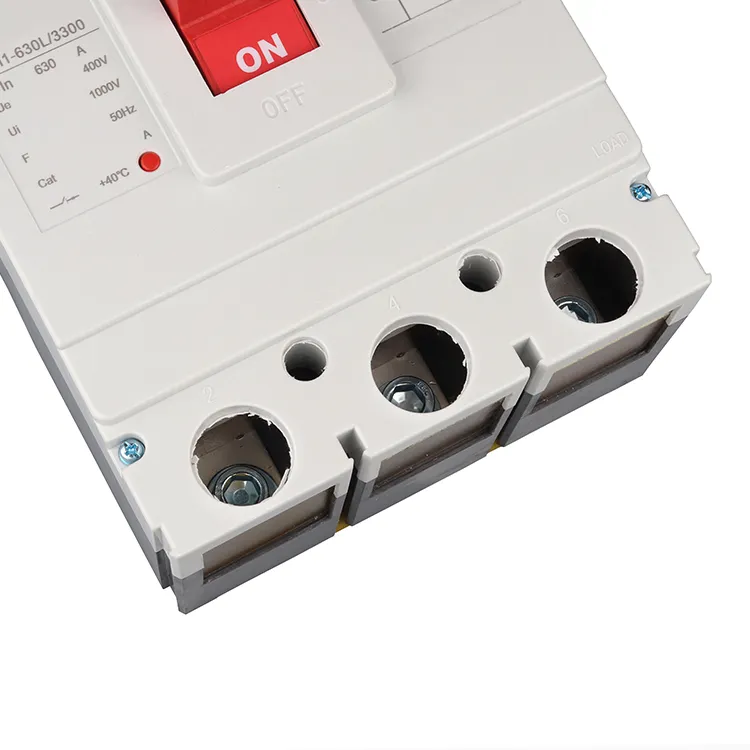

630a 3p terminio magnetinio korpuso grandinės pertraukiklis

630a 3p šiluminio magnetinio korpuso grandinės pertraukiklis yra būtinas ir svarbus apsauginis įtaisas, naudojamas žemos įtampos elektros paskirstymo sistemoje. Jame yra visiškai uždaras izoliacinis korpusas, kurio MCCB į kompaktišką konstrukciją sujungia esminius komponentus, įskaitant kontaktų sistemą, lanko gesinimo įrenginį ir išjungimo mechanizmą.

Kadangi 630a 3p šiluminio magnetinio korpuso grandinės pertraukiklis sukurtas kaip sandarus blokas, jis paprastai nėra skirtas išardyti ar taisyti. Jis plačiai taikomas pramoniniuose ir komerciniuose įrenginiuose, kad būtų užtikrinta apsauga vidutinės ir mažos talpos grandinėse, kurios paprastai naudojamos kaip atšakos arba linijos pabaigos apsaugos įtaisai.

Grandinės pertraukiklių kategorijoje suformuoti korpuso grandinės pertraukikliai yra tarp oro grandinės pertraukiklių, kurie paprastai naudojami kaip pagrindiniai įjungikliai paskirstymo sistemose, ir miniatiūrinių grandinės pertraukiklių, kurie dažniausiai naudojami gyvenamuosiuose ir lengvuose įrenginiuose.

Įprasti 630a 3p terminio magnetinio korpuso grandinės pertraukiklio naudojimo atvejai apima variklio apsaugos grandines, skirstomąsias plokštes ir vidutinio dydžio įrangos maitinimo linijas.

630a 3p šiluminio magnetinio korpuso grandinės pertraukiklio parametras:

630a 3p terminio magnetinio liejimo korpuso grandinės pertraukiklis Funkcinės charakteristikos

1. Apsauga nuo perkrovos:

630a 3p šiluminio magnetinio korpuso grandinės pertraukiklyje apsauga nuo perkrovos taip pat vadinama ilgalaike apsauga. Apsauga nuo perkrovos pagrįsta bimetalinės juostos termine deformacija. Išjungimo laikas atitinka atvirkštinio laiko charakteristiką: didesnė srovė lemia greitesnį išjungimą. Tai apsaugo laidininkus ir įrangą nuo perkaitimo nuolatinės perkrovos sąlygomis.

2. Apsauga nuo trumpojo jungimo

Paprastai tariant, apsauga nuo trumpojo jungimo įgyvendinama naudojant momentinę apsaugą 630a 3p šiluminio magnetinio korpuso grandinės pertraukiklyje. Magnetinis išjungimo blokas suteikia momentinę apsaugą. Kai srovė pasiekia maždaug 8–12 kartų didesnę už vardinę vertę, šiluminio magnetinio korpuso grandinės pertraukiklis suveikia per pusę galios dažnio ciklo, kuris yra maždaug 10 ms. Tai užtikrina, kad pertraukimas įvyktų prieš trumpojo jungimo srovei pasiekus piką.

3. Apsauga nuo žemos įtampos

Įrengus žemos įtampos išjungiklį, įtampa nukrenta žemiau 70 % vardinės vertės ilgiau nei 1 sekundę. Momentinis išjungimas įvyksta, jei įtampa nukrenta žemiau 35% vardinės vertės. Ši funkcija padeda išvengti variklių sugadinimo dėl žemos įtampos veikimo.

4. Apsauga nuo įžeminimo

630a 3p šiluminio magnetinio korpuso grandinės pertraukikliai su integruotais elektroniniais apsaugos moduliais gali aptikti liekamąją srovę per nulinės sekos srovės transformatorių.  Suveikia, jei nuotėkio modulis aptinka daugiau nei 30 mA (asmeninei apsaugai) ir 300 mA apsaugai nuo gaisro. Išjungimo laikas paprastai yra 0,1 sekundės.
