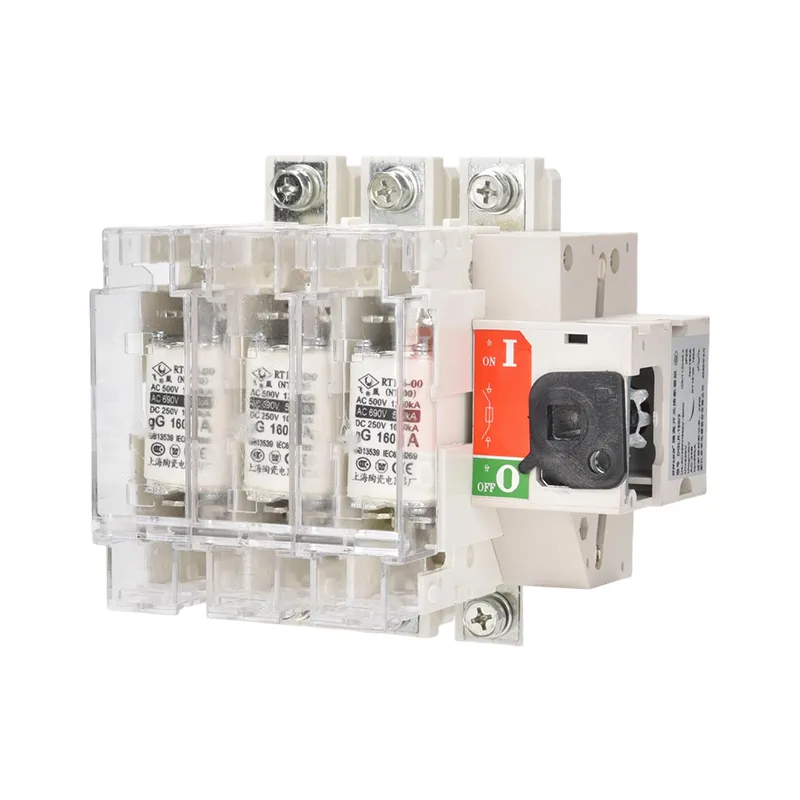

Straipsnio santrauka:Renkantis kintamosios srovės trijų fazių saugiklių izoliatorių, reikia atidžiai apsvarstyti vardinę srovę, saugiklių suderinamumą, polių konfigūraciją, montavimo matmenis ir apsaugą nuo trumpojo jungimo. Wenzhou Xifa Electrical Equipment Co., Ltd. tiekia transformatorių mazgų, elektros skydų ir pramoninių maitinimo sistemų maitinimo paskirstymo komponentus. Šiame vadove paaiškinami pagrindiniai veiksniai, kuriuos pirkėjai turėtų patikrinti prieš pasirinkdami tinkamą modelį.
Renkantis kintamosios srovės trijų fazių saugiklių izoliatorių, pirmiausia atsižvelgiame į įrangą, kurią jis naudos, ir grandinės veikimo sąlygas. Tokiems tikslams kaip paskirstymo spintos, transformatorių mazgai ir pramoninės elektros energijos tiekimo sistemos gali reikalauti skirtingų srovių, montavimo būdų ir apsaugos charakteristikų.
Prieš lygindami modelius, pirkėjai turėtų patvirtinti sistemos įtampą, numatomą darbinę srovę, apkrovos charakteristikas, trumpojo jungimo srovę, montavimo aplinką ir reikalingą polių konfigūraciją.
Pavyzdžiui, paskirstymo transformatoriaus žemos įtampos pusėje sumontuotas saugiklio skyriklis turi atitikti grandinės nominalią vertę ir viso mazgo apsaugos schemą. Pasirinkus modelį tik pagal dabartinį įvertinimą, gali kilti suderinamumo problemų montuojant arba naudojant.
Peržiūrėkite prieinamumąle konfigūracijos on AC trys PhAse Saugiklio izoliatorius Sragana beprieš užbaigiant specifikacijas.
Rėmo srovė ir saugiklio vardinė srovė apibūdina skirtingas charakteristikas. Frame current identifies tjungiklio srovės klasė, o saugiklio vardinė srovė nurodo įmontuoto saugiklio vardinę vertę. Saugiklis turi būti suderinamas su jungikliu ir tinkamas apsaugoti esamą grandinę.
Pagal Wenzhou Xifa Electrical Equipment Co., Ltd. pateiktas gaminio specifikacijas, galimos rėmo srovės vardinės vertės svyruoja nuo 63 A iki 630 A.
| Rėmo srovė | Sąraše pateikti saugiklių reitingai | Saugiklio dydis |
|---|---|---|
| 63 A | 10, 20, 30, 40, 50, 63 A | 00C |
| 160 A | 63, 80, 100, 125, 160 A | 0 |
| 250 A | 160 A; 200, 250 A | 0; 1 |
| 400 A | 300, 315, 400 A | 2 |
| 630 A | 400, 500, 630 A | 3 |
Pastaba: Šios vertės apibendrina pateiktus gaminio parametrus. Prieš užsakydami patvirtinkite suderinamo saugiklio tipą ir tikslią pasirinkto modelio nominalią vertę.
Saugiklis turi būti parenkamas pagal apkrovą, laidininko pralaidumą ir reikalingą apsaugos koordinavimą. Variklių grandinės ir transformatorių grandinės gali turėti skirtingą paleidimo srovę ir gedimų charakteristikas, todėl vienodos saugiklio vertės netinka kiekvienai programai.
Kintamosios srovės trijų fazių saugiklių izoliacinis jungiklis sujungia grandinės izoliaciją su saugikliu pagrįsta apsauga nuo viršsrovių. Pirkėjai šias funkcijas turėtų įvertinti atskirai, kad įsitikintų, jog įrenginys atitinka įrengimo reikalavimus.
Vien tik saugiklis nenulemia viso mazgo veikimo trumpojo jungimo atveju. Jungiklis, saugiklis, laidininkai ir prieš srovę esanti apsauginė įranga turi būti suderinti pagal jų vardines galimybes. Techninės priežiūros izoliacija taip pat turi atitikti galiojančias elektros saugos procedūras.
Patikrinę elektros suderinamumą, pirkėjai turėtų patikrinti stulpų konfigūraciją, tvirtinimo išdėstymą, bendruosius matmenis ir prijungimo vietą. Pateiktoje gaminio informacijoje yra trijų polių ir keturių polių konfigūracijos, taip pat taikomų modelių priekinio ir šoninio tipo montavimo galimybės.
| Pasirinkimo elementas | Ką patikrinti | Kodėl tai svarbu |
|---|---|---|
| Stulpo konfigūracija | Trijų polių arba keturių polių modelis | Atitinka grandinės ir neutralios izoliacijos reikalavimus. |
| Montavimo išdėstymas | Priekinio arba šoninio tipo montavimas | Užtikrina suderinamumą su skydelio išdėstymu. |
| Matmenys | Plotis, aukštis, gylis ir montavimo angų padėtis | Neleidžia trikdyti laidų ir gretimų komponentų. |
| Jungtys | Kabelių arba šynų išdėstymas ir laidininkų reikalavimai | Palaiko patikimas elektros jungtis. |
Pavyzdžiui, paskelbti 160 A priekinio tipo serijos matmenys A matmenys yra 164 mm trijų polių modeliui ir 200 mm keturių polių modeliui. Šis skirtumas parodo, kodėl pirkėjai turėtų patikrinti brėžinyje tikslią konfigūraciją, o ne manyti, kad modeliai, turintys tą patį rėmo įvertinimą, turi identiškus matmenis.
Prieš užsakydami palyginkite gamintojo pateiktą matmenų brėžinį su skydo išdėstymu. Palikite pakankamai vietos rankenos valdymui, kabelių lenkimui, elektros tarpams ir saugiklių keitimui.
Techninė dokumentacija padeda pirkėjams patvirtinti, ar produktas atitinka projekto reikalavimus. Prieš tvirtinant modelį rekomenduojame paprašyti gaminio duomenų lapo, matmenų brėžinio, taikomų bandymų ataskaitų ir suderinamo saugiklio standarto patvirtinimo.
Wenzhou Xifa Electrical Equipment Co., Ltd. specializuojasi 0,4–35 kV sistemų elektros energijos paskirstymo produktų tyrime, kūrime ir gamyboje. Jo gaminių asortimentą sudaro oro grandinės pertraukikliai, suformuoti korpuso grandinės pertraukikliai, srovės transformatoriai, potencialūs transformatoriai, žaibo iškrovikliai ir išjungimo saugikliai.
Įsikūrusi Yueqing ekonominės plėtros zonoje, Zhejiang, Kinija, įmonė yra Conso Electrical Science and Technology Co., Ltd. filialo įmonė, kuri nuo 2006 m. gamina skirstomuosius transformatorius, kompaktines pastotes ir vakuuminius grandinės pertraukiklius.
Įmonė teigia, kad jos gaminiai gaminami pagal ISO 9001 kokybės vadybos ir ISO 14001 aplinkosaugos vadybos sistemas, o atitinkamos techninės specifikacijos atitinka CE ir UL reikalavimus. Pirkėjai turėtų paprašyti taikomų sertifikatų arba bandymų ataskaitų, kad patikrintų konkretaus modelio atitikties būseną.
Kiti pirkimo aspektai apima atsarginių saugiklių prieinamumą, montavimo nurodymus, pristatymo laiką ir techninę pagalbą po pardavimo. Šios detalės gali turėti įtakos paleidimui ir priežiūrai, ypač kai jungiklis yra didesnio elektros paskirstymo mazgo dalis.
Norėdami gauti daugiau informacijos, apsilankykite kintamosios srovės trijų fazių saugiklių izoliatoriaus jungiklio gaminio puslapyje arba susisiekite su Wenzhou Xifa Electrical Equipment Co., Ltd.
Kintamosios srovės trijų fazių saugiklių izoliacinis jungiklis naudojamas trifazei kintamosios srovės grandinei izoliuoti ir saugikliu pagrįstai apsaugai nuo viršsrovių suderinamose žemos įtampos paskirstymo sistemose. Įprastos taikymo sritys yra paskirstymo spintos, transformatorių agregatai ir pramoniniai elektros įrenginiai.
Patikrinkite grandinės projektinę srovę, laidininko galingumą, apkrovos charakteristikas ir gedimo sąlygas. Tada pasirinkite suderinamą jungiklio rėmą ir saugiklio vertę, atsižvelgdami į reikiamą apsaugos koordinavimą ir taikomus elektros standartus.
Rėmo srovė nurodo jungiklio srovės klasę, o saugiklio vardinė srovė – įtaisyto saugiklio vardinę srovę. Pasirinktas saugiklis turi būti suderinamas su jungikliu ir tinkamas grandinės apsaugai.
Pasirinkimas priklauso nuo grandinės konfigūracijos ir nuo to, ar reikalinga neutrali izoliacija. Patvirtinkite polių išdėstymą pagal sistemos projektą, įžeminimo schemą ir taikomas montavimo taisykles.
Tik tuo atveju, jei konkretus įrenginys yra skirtas numatytai perjungimo funkcijai. Patikrinkite gamintojo nurodytus darbinius parametrus ir naudojimo kategoriją, o ne manykite, kad kiekvienas izoliatorius gali nutraukti įprastą apkrovos srovę.
Pateikite sistemos įtampą, reikiamą srovės stiprumą, saugiklių specifikacijas, polių konfigūraciją, montavimo išdėstymą, montavimo matmenis, kiekį ir taikomus standartus. Vienos eilutės diagrama arba skydelio brėžinys gali padėti patvirtinti gaminio suderinamumą.
Pasirinkus kintamosios srovės trijų fazių saugiklių izoliacinį jungiklį, reikia atidžiai peržiūrėti elektros vardinius parametrus, saugiklių charakteristikas, montavimo matmenis ir veikimo sąlygas. Šios informacijos patikrinimas prieš užsakant padeda sumažinti diegimo pakeitimus ir palaiko patikimą paskirstymo sistemos veikimą. Wenzhou Xifa Electrical Equipment Co., Ltd. teikia informaciją apie gaminį ir techninę pagalbą, kad padėtų klientams nustatyti tinkamas konfigūracijas jų programoms.
-
