A Currtransformatorius (CT)yra svarbus šiuolaikinių elektros ir maitinimo sistemų komponentas, leidžiantis tiksliai išmatuoti srovę, apsaugoti sistemą ir stebėti energiją be tiesioginio elektros kontakto. Norint užtikrinti saugumą, tikslumą ir ilgalaikį sistemos patikimumą, labai svarbu pasirinkti tinkamą KT.
Šiame išsamiame vadove nagrinėjame, kaip veikia srovės transformatoriai, skirtingi CT tipai, pagrindiniai atrankos kriterijai, tikslumo klasės, geriausios įrengimo praktikos ir realaus pasaulio taikomosios programos. Nesvarbu, ar kuriate pramoninę maitinimo sistemą, atnaujinate energijos stebėjimą, ar pasirenkate CT apsauginėms relėms, šis straipsnis padės priimti pagrįstą sprendimą.
A Srovės transformatorius (CT)yra prietaisų transformatorius, skirtas sumažinti dideles kintamosios srovės (AC) vertes iki žemesnio standartizuoto lygio, kurį galima saugiai išmatuoti arba stebėti skaitikliais, apsauginėmis relėmis ar valdymo įtaisais.
KT plačiai naudojami:
Naudodamas elektromagnetinę indukciją, CT užtikrina elektros izoliaciją tarp aukštos įtampos grandinių ir žemos įtampos matavimo įrangos, žymiai pagerindamas sistemos saugą.
Srovės transformatoriaus veikimo principas pagrįstasFaradėjaus elektromagnetinės indukcijos dėsnis. Kai srovė teka per pirminį laidininką, aplink šerdį susidaro magnetinis laukas. Šis magnetinis srautas indukuoja proporcingą srovę antrinėje apvijoje.
Pavyzdžiui, KT, įvertinta1000A:5Akonvertuoja 1000 amperų pirminę srovę į valdomus 5 amperus matavimo prietaisams.
Langų CT turi apskritą angą, per kurią praeina pirminis laidininkas. Jie yra kompaktiški, patikimi ir dažniausiai naudojami skirstomuosiuose įrenginiuose ir skirstomuosiuose skyduose.
Padalytų gyslų CT galima montuoti neatjungiant pirminio laidininko, todėl jie idealiai tinka esamų sistemų modernizavimui ir energijos auditui.
Strypo tipo CT naudoja įmontuotą pirminį laidininką ir yra suprojektuoti naudoti didelės srovės įrenginiuose, turintiems puikų mechaninį stiprumą.

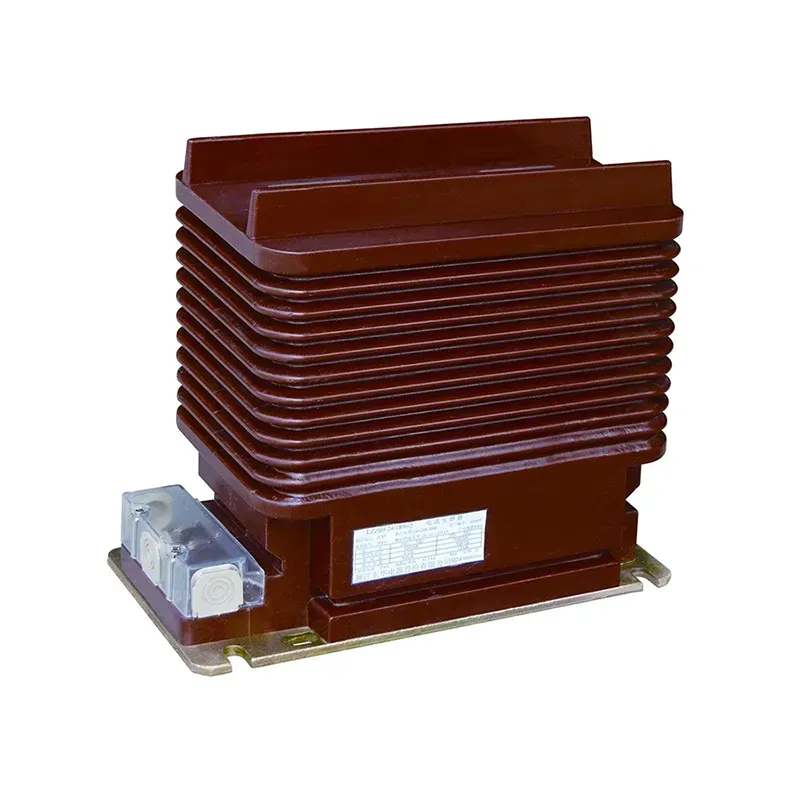

Šie CT apima kelis pirminės apvijos apsisukimus ir yra naudojami mažos srovės didelio tikslumo matavimams.
Norint pasirinkti tinkamą KT, reikia suderinti našumą, saugą ir kainą. Žemiau pateikiami svarbiausi kriterijai, į kuriuos reikia atsižvelgti:
Pasirinkite CT, kurio pirminė srovė atitinka arba šiek tiek viršija jūsų sistemos didžiausią darbinę srovę.
Tikslumo klasė nustato, kaip tiksliai CT atkuria pirminę srovę. Tai ypač svarbu atsiskaitymo ir apsaugos sistemoms.
Apkrova reiškia bendrą apkrovą (VA), prijungtą prie CT antrinės. Vardinės naštos viršijimas sumažina tikslumą ir gali perkaisti.
Gamintojai mėgstaXiFateikti pritaikytus KT sprendimus, atitinkančius konkrečius sistemos reikalavimus, užtikrinant optimalų veikimą ir ilgalaikį patikimumą.
Tikslumo klasės apibrėžia leistiną KT paklaidą nurodytomis sąlygomis.
Pasirinkus tinkamą tikslumo klasę, užtikrinama atitiktis tokiems standartams kaip IEC ir IEEE, kartu išlaikomas sistemos efektyvumas.
Šiuolaikinėse energijos infrastruktūrose CT vaidina gyvybiškai svarbų vaidmenį įgalinant pažangias stebėjimo ir nuspėjamos priežiūros strategijas.
Norint užtikrinti saugų ir tikslų KT veikimą, būtina tinkamai sumontuoti.
Neteisingai sumontavus, gali atsirasti pavojingų viršįtampių ir netikslūs rodmenys.
| CT tipas | Pagrindinis privalumas | Tipiškas taikymas |
|---|---|---|
| Langas CT | Kompaktiškas ir ekonomiškas | Skirstomųjų įrenginių skydai |
| Split Core CT | Lengvas montavimas | Energijos modernizavimas |
| Baro tipo CT | Didelė srovės talpa | Pastotės |
| Žaizdos KT | Didelis tikslumas | Žemos srovės matavimas |
Atviros grandinės antrinė CT gali generuoti pavojingai aukštą įtampą, o tai kelti rimtą pavojų saugai ir potencialiai sugadinti įrangą.
Tradiciniai CT yra skirti tik kintamajai srovei. DC matavimui reikalingi Hall efekto jutikliai.
Tinkamomis montavimo ir eksploatavimo sąlygomis aukštos kokybės KT gali tarnauti 20–30 ar daugiau metų.
Nebūtinai. Didesnis tikslumas padidina išlaidas. Tikslumo klasė turi atitikti tikruosius programos reikalavimus.
Renkantis tinkamąSrovės transformatorius (CT)yra esminis žingsnis kuriant saugias, efektyvias ir patikimas elektros sistemas. Suprasdami KT tipus, tikslumo klases ir taikymo reikalavimus, inžinieriai ir sistemų dizaineriai gali žymiai pagerinti našumą ir sumažinti veiklos riziką.
Jei ieškote patikimų ir pritaikytų srovės transformatorių sprendimų,XiFasiūlo platų CT gaminių asortimentą, sukurtą siekiant tikslumo, ilgaamžiškumo ir atitikties tarptautiniams standartams.
Norėdami sužinoti daugiau apie idealaus srovės transformatoriaus pasirinkimą jūsų projektui arba paprašyti techninės pagalbos,susisiekite su mumisšiandien ir leiskite mūsų ekspertams padėti jums užtikrintai maitinti jūsų sistemą.
