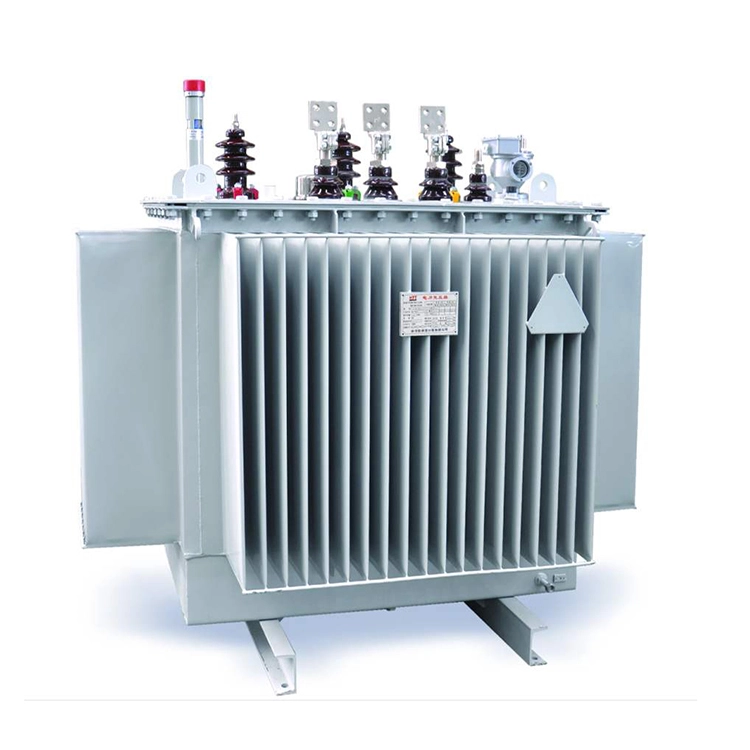

100 Kva paskirstymas 13,8 Kv polių transformatoriai

Wenzhou Xifa Electric Power Equipment Co., Ltd., įkurta 2006 m., turėdama 20 metų techninį kaupimą, tapo pirmaujančia transformatorių gamybos baze. Kiekviename gamybos procese įgyvendiname liesos gamybos koncepciją, siekdami užtikrinti, kad gaminiai atitiktų kiekvieno pirkėjo poreikius. Mūsų gamyklos metinė gamybos apimtis siekia net 5000 vienetų. Turime galimybę apdoroti žaliavas, o 100 kva paskirstymo 13,8 kv polių transformatorių savikaina gali būti optimizuota. Todėl turime daugiau pranašumų kainos atžvilgiu.

Siųsti užklausą

Prekės aprašymas

Šio 100 kva paskirstymo 13,8 kv poliaus transformatoriaus vardinė galia yra 100 kVA. Pirminė šoninė įtampa yra 13800V (trikampio jungtimi), o antrinė šoninė įtampa gali būti 120/240V, 240/480V arba kita pritaikymo įtampa. Šis transformatorius gali būti prijungtas prie trifazio elektros tinklo sistemos, kad paskirstymo sistemai būtų tiekiama žemos įtampos energija.

Naudojant aukštos įtampos porcelianines įvores, 100 kva paskirstymo 13,8 kv poliaus transformatoriaus pirminė pusė turi dvigubas įvores, o antrinė – tris įvores. Oro skirstomajame transformatoriuje naudojamos varinės apvijos ir orientuotos silicio plieno šerdys, susidedančios iš vienos ritės ir dviejų geležinių šerdies žiedų. Skardiniai gnybtai pirminėje ir antrinėje pusėje gali būti prijungti prie varinių arba aliuminio laidų.

Kaip profesionalus paskirstymo transformatorius, 100 Kva paskirstymo 13,8 Kv polių transformatoriai pritaiko energiją taupančią ritės šerdies konstrukciją, kuri ne tik užtikrina veikimo stabilumą, bet ir efektyviai sumažina energijos sąnaudas. Pagaminta naudojant pažangias technologijas, šis polių tipo paskirstymo transformatorius užtikrina ilgalaikį patikimumą ir ilgą tarnavimo laiką.

Kiekvienam įrenginiui buvo atlikti griežti visapusiški priėmimo testai, o daugiau nei 10 metų išlaikome nulinio gedimo dažnio rekordą. Tuo tarpu 100 kva paskirstymo 13,8 kv polių transformatorius atitinka IEC, ANSI ir kitus pagrindinius tarptautinius standartus, užtikrindamas suderinamumą su pasaulinėmis elektros tinklų sistemomis.

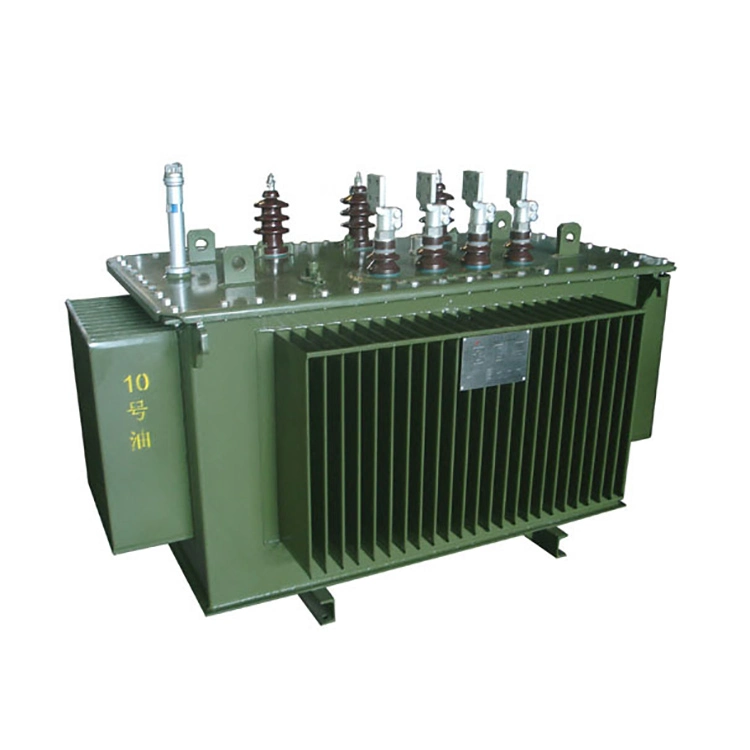

100 Kva Distribution 13 8 Kv Pole Transformers

Techninis parametras:

Produkto pavadinimas:	100 kva paskirstymo 13,8 kv polių transformatorius
Dažnis:	50/60 Hz
Pirminė šoninė įtampa:	13,8 kV
Antrinė šoninė įtampa:	120/240 V, 240/480 V, 380 V / 400 V
Pagrindinis praradimas:	≈210 W iki 290 W
Apvijos nuostoliai:	≈850 W iki 980 W
Nėra apkrovos srovės:	nuo 1,6 % iki 1,8 %
Trumpojo jungimo varža:	2% - 4%
Apvijos medžiaga:	Varis arba aliuminis

Klausimas: 100 kva paskirstymo 13,8 kv polių transformatoriui, renkantis modelį ir atliekant montavimą, kaip turėtų būti nustatytos konkrečios saugiklių, žaibolaidžių ir įžeminimo apsaugos konfigūracijos, kad atitiktų kaimo ar atokių vietovių elektros tinklų patikimumo reikalavimus?

1.Saugiklis parenkamas pagal 2–2,5 karto didesnę nei 100 kva skirstymo 13,8 kv poliaus transformatoriaus aukštos įtampos pusės vardinė srovė (apie 7,25 A). Norint patikimai išvengti sužadinimo viršįtampio srovės uždarymo metu (paprastai 8–12 kartų didesnė už vardinę srovę, trunkanti per 0,1 sekundės), rekomenduojama naudoti 15–20 A išjungiantį saugiklį, tuo pačiu užtikrinant, kad transformatorius galėtų greitai išsilydyti ir išsiskirti trumpojo jungimo ar perkrovos transformatoriaus viduje.

2.Žaibo iškroviklis parenkamas kaip betarpiškas cinko oksido (MOV) tipas, kurio vardinė įtampa yra 15 kV arba 18 kV, sumontuotas aukštos įtampos pusėje tarp saugiklio ir 100 kva paskirstymo 13,8 kv poliaus transformatoriaus įvorės.

3. Jo įžeminimo gnybtas yra tiesiogiai prijungtas prie transformatoriaus korpuso įžeminimo gnybto, kad sugertų žaibo trenksmus arba veikimo viršįtampius ir apribotų liekamąją įtampą. Įžeminimo apsaugai reikia, kad 100 kva paskirstymo 13,8 kv poliaus transformatoriaus nulinis taškas būtų tiesiogiai įžemintas (atsižvelgiant į sistemos įžeminimo tipą, pvz., TN C arba TN S), o korpuso ir žaibolaidžio įžeminimo gnybtai dalijasi vienu įžeminimo elektrodu. Galios dažnio įžeminimo varža neturi viršyti 10Ω kaimo elektros tinkluose arba 4Ω mieste ir didelio patikimumo zonose, taip užtikrinant saugų gedimo srovės iškrovimą ir personalo bei įrangos apsaugą.

Šių trijų elementų suderinta konfigūracija gali atitikti ant polių montuojamo transformatoriaus viršsrovių, viršįtampių ir įžeminimo gedimų apsaugos reikalavimus.
