A Vakuuminis grandinės pertraukiklis (VCB)yra vienas patikimiausių ir plačiausiai naudojamų perjungimo įrenginių vidutinės įtampos elektros sistemose. Naudodami vakuumą kaip lanko gesinimo terpę, VCB užtikrina puikias izoliacijos savybes, ilgą tarnavimo laiką, minimalią priežiūrą, ir puikus aplinkos suderinamumas.
Šiame išsamiame vadove mes paaiškinsimekas yra vakuuminis grandinės pertraukiklis, kaip tai veikia, jospagrindiniai komponentai, pranašumai prieš kitus grandinės pertraukiklius, irtipinės programos. Šis straipsnis skirtas padėti inžinieriams, EPC rangovai ir elektros energijos sistemų sprendimus priimantys asmenys aiškiai supranta, kodėl VCB tapo pageidaujamu pasirinkimu šiuolaikiniuose elektros tinkluose.

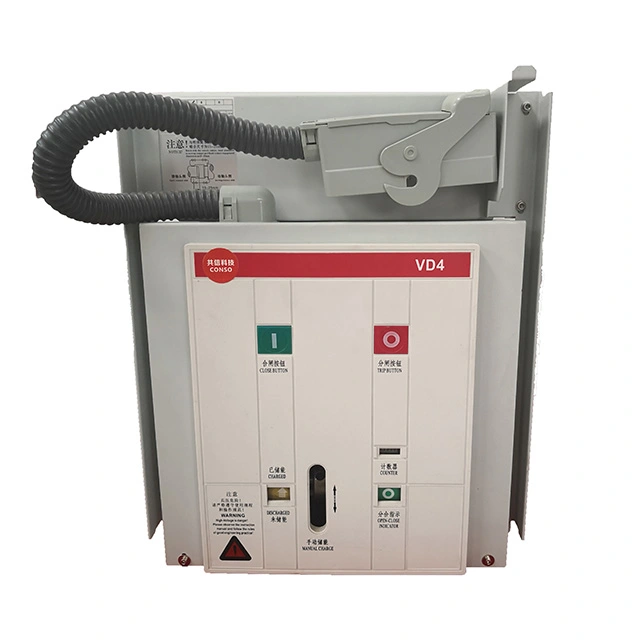

A Vakuuminis grandinės pertraukiklis (VCB)yra elektros skirstomųjų įrenginių tipas, skirtas apsaugoti elektros grandines pertraukiant srovės srautas normaliomis ir gedimo sąlygomis. Skirtingai nuo alyvos ar dujų grandinės pertraukiklių, VCB naudoja adidelio vakuumo aplinkakaip lanką gesinanti terpė.
Kai pertraukiklio viduje esantys kontaktai atsiskiria, susidaręs elektros lankas greitai užgęsta vakuume, nes nėra jonizuojamo dalelių. Dėl to vakuuminiai grandinės pertraukikliai yra ypač efektyvūs ir saugūs vidutinės įtampos diapazonams, paprastai nuo3,3 kV iki 36 kV.
Vakuuminio grandinės pertraukiklio veikimo principas pagrįstasgreitas dielektrinio stiprumo atkūrimas vakuume. Įvykus gedimui, pertraukiklio mechanizmas atskiria kontaktus sandariame vakuuminio pertraukiklio viduje.
Šis efektyvus lanko išnykimas yra priežastis, kodėl yra žinomi vakuuminiai grandinės pertraukikliaididelė laužymo galiairilga elektrinė ištvermė.
| Komponentas | Funkcija |
|---|---|
| Vakuuminis pertraukiklis | Užgesina lanką ir nutraukia srovės tekėjimą |
| Pataisyti ir perkeliami kontaktai | Pravesti ir nutraukti elektros srovę |
| Veikimo mechanizmas | Suteikia mechaninę energiją kontaktams atidaryti ir uždaryti |
| Izoliacinis korpusas | Užtikrina elektros izoliaciją ir saugumą |
| Valdymo grandinė | Valdo išjungimo, uždarymo ir apsaugos logiką |
Palyginti su tradicinėmis technologijomis, vakuuminiai grandinės pertraukikliai yra subalansuotas našumo sprendimas, tvarumą ir gyvavimo ciklo sąnaudas.
| Funkcija | VCB | SF₆ CB | CB alyva |
|---|---|---|---|
| Vidutinis lankas | Vakuuminis | SF₆ dujos | Aliejus |
| Priežiūra | Labai žemas | Vidutinis | Aukštas |
| Poveikis aplinkai | Ekologiškas | Didelis (šiltnamio efektą sukeliančios dujos) | Taršos rizika |
| Tipinė įtampa | Iki 36 kV | Iki 800 kV | Iki 33 kV |
Vakuuminiai grandinės pertraukikliai plačiai naudojami:
Gamintojai mėgstaXiFapateikti vakuuminių grandinės pertraukiklių sprendimus, sukurtus pagal tarptautinius standartus ir įvairius taikymo reikalavimus.
Renkantis VCB, atsižvelkite į šiuos veiksnius:
Vienas didžiausių vakuuminių grandinės pertraukiklių privalumų yra jųmažas priežiūros poreikis. Kadangi nereikia pakeisti alyvos ar dujų, atliekant įprastinius patikrinimus daugiausia dėmesio skiriama mechaninėms dalims ir valdymo grandinėms.
Esant normalioms eksploatavimo sąlygoms, VCB tarnavimo laikas gali siekti20-30 metų.
Vakuumas užtikrina puikų dielektrinį stiprumą ir greitą lanko išnykimą, užtikrindamas saugų ir patikimą pertraukimą.
Taip. VCB nenaudoja alyvos ar SF₆ dujų, todėl jos yra viena iš ekologiškiausių grandinės pertraukiklių technologijų.
Vakuuminiai automatiniai jungikliai daugiausia naudojami vidutinės įtampos sistemose iki 36 kV.
Paprastai VCB reikia minimalios priežiūros, periodiškai tikrinamos kas kelerius metus.
Jei ieškote patikimų, efektyvių ir aplinką tausojančių vakuuminių grandinės pertraukiklių sprendimų,XiFasiūlo platų gaminių asortimentą, pritaikytą šiuolaikinėms elektros energijos sistemoms. Nedvejodamisusisiekite su mumisgauti ekspertų pagalbą, technines gaires ir pritaikytus sprendimus savo projektui.
