Kaip nulinės sekos CT srovės transformatoriaus spurgos tipas pagerina apsaugą nuo įžeminimo gedimų

Straipsnio santrauka: A Nulinės sekos CT srovės transformatoriaus spurgos tipasyra svarbus jutiklis, skirtas aptikti įžeminimo gedimus, nuotėkio sroves ir izoliacijos sutrikimus elektros sistemose. Kai laidininkus supa toroidinė šerdis, ji gali aptikti liekamąją srovę, susidariusią, kai fazių srovių vektorinė suma nebėra lygi nuliui. Šiame straipsnyje paaiškinamas jo veikimo principas, konstrukcija, techninės charakteristikos, pritaikymas, pasirinkimo svarstymai ir paaiškinama, kodėl šiuolaikinėms elektros apsaugos sistemoms svarbi patikima gamybos kokybė.

Turinys

1. Kas yra nulinės sekos CT srovės transformatoriaus spurgos tipas?
2. Kaip veikia spurgos tipo nulinės sekos CT?
3. Kokios yra pagrindinės konstrukcijos ypatybės?
4. Į kokias technines specifikacijas turėtų atsižvelgti pirkėjai?
5. Kur dažniausiai naudojamas nulinės sekos CT?
6. Kaip pasirinkti tinkamą nulinės sekos CT?
7. Kokie yra pagrindiniai privalumai?
8. DUK apie nulinės sekos CT srovės transformatoriaus spurgos tipą
9. Išvada

Kas yra nulinės sekos CT srovės transformatoriaus spurgos tipas?

Elektros inžinieriams ir elektros paskirstymo specialistams tikslus liekamosios srovės aptikimas yra būtinas norint nustatyti gedimus, kol jie neperauga į įrangos pažeidimus, gaisro pavojų ar netikėtus elektros energijos tiekimo sutrikimus. ANulinės sekos CT srovės transformatoriaus spurgos tipasyra specialiai sukurtas šiam tikslui.

Skirtingai nuo įprasto srovės transformatoriaus, kuris pirmiausia matuoja srovę, tekančią per atskirą laidininką, nulinės sekos CT stebi kelių laidininkų, einančių per jo toroidinę šerdį, bendrą magnetinį poveikį. Įprastomis trifazėmis sąlygomis fazių srovių vektorinė suma yra apytiksliai lygi nuliui. Kai atsiranda nuotėkis arba įžeminimo gedimas, atsiranda disbalansas, sukuriantis išmatuojamą nulinės sekos srovę.

Pagal pateiktą produkto informacijąXiFa, jo nulinės sekos CT naudoja toroidinę šerdį ir antrinę apviją ir yra skirtas naudoti, įskaitant apsaugą nuo įžeminimo, nuotėkio srovės aptikimą, izoliacijos stebėjimą ir relės apsaugą. Produktas tinka 50 Hz maitinimo sistemoms ir skirtingoms neutralaus taško konfigūracijoms.

Pirkėjams, ieškantiems nulinės sekos CT srovės transformatoriaus spurgos tipo, prieš pasirenkant modelį svarbu suprasti elektrinį principą ir fizinę konstrukciją.

Kaip veikia spurgos tipo nulinės sekos CT?

Veikimo principas pagrįstas laidų, einančių per CT apertūrą, magnetiniu balansu. Sveikoje trifazėje grandinėje srovės paprastai subalansuoja viena kitą, todėl susidaręs magnetinis srautas toroidinės šerdies viduje išlieka labai mažas.

Kai įvyksta izoliacijos gedimas arba įžeminimo nuotėkis, dalis srovės netyčia patenka į žemę. Todėl dabartinė pusiausvyra sutrikusi. Susidaręs liekamasis magnetinis srautas sukelia antrinį signalą, kuris gali būti perduodamas į apsauginę relę, stebėjimo prietaisą ar kitą valdymo įrangą.

Supaprastintas aptikimo procesas gali būti suprantamas taip:

1. Fazių laidininkai praeina per toroidinę KT šerdį.
2. KT nuolat jaučia kombinuotą magnetinį lauką.
3. Srovės disbalansas sukuria nulinės sekos srovę.
4. Antrinė apvija sukuria atitinkamą elektrinį signalą.
5. Apsaugos sistema įvertina signalą.
6. Jei viršijamas iš anksto nustatytas apsaugos slenkstis, relė gali inicijuoti aliarmą arba grandinės pertraukimą.

Šis išdėstymas yra praktiškas metodas santykinai mažoms likutinėms srovėms aptikti, nereikalaujant įprasto CT kiekvienam atskiram laidininkui.

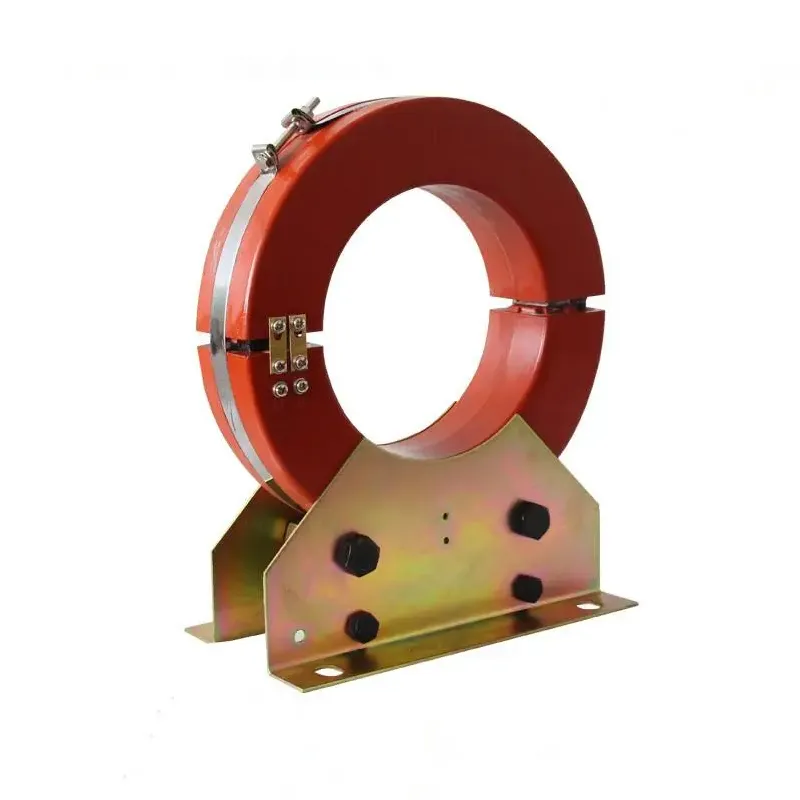

Kokios yra pagrindinės konstrukcijos ypatybės?

Spurgos tipo nulinės sekos CT veikimas labai priklauso nuo jo magnetinės šerdies, apvijos, izoliacijos sistemos, gaubto ir gamybos tikslumo. XiFa teigia, kad jos produktas naudojabedeguonies vario emaliuota vielamagnetinei šerdies apvijai ir didelio pralaidumo silicio plieno lakštams. Šios medžiagos yra skirtos palaikyti elektros laidumą, mechaninį stiprumą ir jautrumą mažoms nulinės sekos srovėms.

Toroidinė magnetinė šerdis

Apvalus šerdis sukuria uždarą magnetinį kelią aplink laidininkus. Didelis magnetinis pralaidumas padeda KT efektyviai reaguoti į santykinai mažas liekamąsias sroves.

Antrinė apvija

Antrinė apvija aptiktą magnetinį srautą paverčia tinkamu apsaugos ir stebėjimo įrangos elektros signalu. Apvijos kokybė tiesiogiai veikia signalo nuoseklumą ir ilgalaikį patikimumą.

Izoliacija ir kapsuliavimas

Produkto struktūroje gali būti epoksidinės dervos arba silikoninės gumos korpuso. Tokia apsauga padeda pagerinti atsparumą drėgmei ir aplinkos užterštumui, o tai ypač svarbu elektros paskirstymo aplinkoje.

Solid-Core ir Split-Core parinktys

Montavimo reikalavimai gali skirtis. Kietųjų gyslų konstrukcijose prieš prijungiant kabelius paprastai reikia pravesti per CT, o padalytų gyslų konfigūracijos gali būti naudingos modernizavimo projektams, kai nepageidautina atjungti esamus laidininkus.

Į kokias technines specifikacijas turėtų atsižvelgti pirkėjai?

KT pasirinkimas niekada neturėtų priklausyti tik nuo fizinio skersmens. Elektros suderinamumas, relės reikalavimai, laidų išdėstymas ir įrengimo sąlygos turėtų būti vertinami kartu.

Gamintojo paskelbtose specifikacijose išvardyti keli LXK modeliai, įskaitant Φ80, Φ100, Φ120, Φ150, Φ180, Φ220 ir Φ240 versijas su skirtingomis relės, jungties, skalės vertės ir pirminės srovės deriniais. Pirkėjai prieš pateikdami užsakymą turėtų patvirtinti tikslią konfigūraciją su gamintoju.

Kur dažniausiai naudojamas nulinės sekos CT?

Dėl galimybės aptikti liekamąją srovę šio tipo CT yra naudingas įvairiose elektros apsaugos srityse. Jį galima integruoti į apsaugos sistemas, kur svarbu anksti nustatyti nuotėkį ar įžeminimo gedimus.

• Apsauga nuo įžeminimo gedimų:Aptinka liekamąją srovę, susijusią su įžeminimo gedimais.
• Srovės nuotėkio stebėjimas:Padeda nustatyti nenormalius srovės kelius.
• Izoliacijos stebėjimas:Padeda nustatyti prastėjančias izoliacijos sąlygas.
• Energijos paskirstymo sistemos:Teikia apsaugos relių liekamosios srovės informaciją.
• Išmanieji tinklai:Galima integruoti į išmaniąsias stebėjimo ir apsaugos sistemas.
• Pramoninė įranga:Padeda stebėti elektros įrangą, kur reikalingas nuolatinis gedimų nustatymas.
• Elektros tinklų tiesimas:Palaiko elektros saugą ir paskirstymo apsaugą.
• Geležinkelio tranzito sistemos:Galima integruoti į specializuotas elektros stebėjimo sistemas.

„XiFa“ savo nulinės sekos KT produktų taikymo srityse konkrečiai nustato išmaniuosius tinklus, geležinkelio tranzitą, pastatų elektros sistemas ir pramoninės įrangos stebėjimą.

Kaip pasirinkti tinkamą nulinės sekos CT?

Pirkimo komandoms tinkamo modelio pasirinkimas apima ne tik didžiausio turimo branduolio pasirinkimą. Sistemingas vertinimas gali sumažinti suderinamumo problemas ir pagerinti įrengimo efektyvumą.

1. Patikrinkite kabelių išdėstymą.Patvirtinkite laidų, kurie praeis per CT apertūrą, skaičių ir išdėstymą.
2. Išmatuokite reikiamą diafragmą.Įsitikinkite, kad vidinis skersmuo turi pakankamai laisvos vietos esamiems kabeliams.
3. Patvirtinkite apsauginę relę.CT išvesties ir relės charakteristikos turi būti suderinamos.
4. Patikrinkite elektros sistemą.Patikrinkite dažnį, neutralų konfigūraciją, įžeminimo metodą ir kitus sistemos reikalavimus.
5. Įvertinkite diegimo aplinką.Drėgmė, tarša, temperatūra ir laisva įrengimo erdvė gali turėti įtakos tinkamam konstrukcijui.
6. Apsvarstykite modernizavimo reikalavimus.Padalytų branduolių dizainas gali suteikti daugiau patogumo, kai negalima lengvai atjungti esamų kabelių.
7. Patikrinkite gamintojo kokybę.Prieš perkant dideliais kiekiais, reikia atsižvelgti į pagrindinę medžiagą, apvijų medžiagas, izoliaciją, bandymų procedūras ir gamybos nuoseklumą.

Tarptautiniams pirkėjams, perkantiems iš Kinijos gamintojo ar tiekėjo, prieš perkant reikia gauti techninę dokumentaciją ir modelio patvirtinimą. Tai ypač svarbu, kai KT bus integruota į didesnę apsaugos sistemą.

Kokie yra pagrindiniai privalumai?

Tinkamai parinktas spurgos tipo nulinės sekos CT gali suteikti keletą praktinių privalumų elektros apsaugos sistemoms:

• Didelis jautrumas:Tinkama magnetinė šerdis gali padėti aptikti mažas liekamąsias sroves.
• Kompaktiška struktūra:Toroidinė konfigūracija gali efektyviai tilpti aplink esamus laidininkus.
• Neįkyrus jutimas:Srovės aptikimas pasiekiamas nepastačius pirminės apvijos nuosekliai su grandine.
• Apsaugos integravimas:Antrinius signalus galima prijungti prie apsauginių relių ir stebėjimo įrangos.
• Lankstus montavimas:Galimos konstrukcijos parinktys gali atitikti įvairius montavimo scenarijus.
• Platus pritaikymo spektras:Tinka pramoninei, komercinei, infrastruktūros ir elektros paskirstymo aplinkai.

„XiFa“ gaminio dizainas sujungia toroidinę šerdį su antrine apvija ir apsauginiu korpusu, o nurodytos medžiagos parinkimas pabrėžia laidumą, mechaninį stiprumą ir magnetinį jautrumą.

DUK apie nulinės sekos CT srovės transformatoriaus spurgos tipą

Kam naudojamas nulinės sekos CT srovės transformatoriaus spurgos tipas?

Jis pirmiausia naudojamas aptikti nulinę seką arba likutinę srovę, kurią sukelia įžeminimo gedimai, nuotėkio srovės ir izoliacijos problemos. Gautas signalas gali būti tiekiamas į apsaugines reles arba stebėjimo įrangą.

Kaip spurgos tipo CT aptinka įžeminimo gedimą?

Laidininkai praeina per toroidinę šerdį. Subalansuotomis sąlygomis jų magnetinis poveikis iš esmės išnyksta. Įžeminimo gedimas sukuria disbalansą, sukuriantį liekamąjį magnetinį srautą, kurį CT paverčia antriniu elektriniu signalu.

Kokie šerdies dydžiai galimi?

Nurodytoje XiFa gaminio informacijoje pateikiami LXK modeliai su Φ80, Φ100, Φ120, Φ150, Φ180, Φ220 ir Φ240 konfigūracijomis. Tikslios specifikacijos turėtų būti patikrintos pagal pasirinktą modelį ir apsaugos taikymą.

Ar nulinės sekos CT gali būti naudojamas modernizavimo projektams?

Taip. Kietosios ir suskaidytos konstrukcijos atitinka skirtingus įrengimo reikalavimus. Padalytų gyslų konstrukcija gali būti naudinga, kai montuojant negalima atjungti esamų kabelių.

Ką turėčiau pateikti kreipiantis dėl citatos?

Idealiu atveju pirkimo komandos turėtų numatyti reikiamą šerdies angą, sistemos dažnį, laidų išdėstymą, relės modelį, prijungimo būdą, pirminės srovės reikalavimus, įrengimo aplinką ir kiekį. Pateikus šią informaciją Kinijos gamintojas ar tiekėjas gali efektyviau rekomenduoti suderinamą konfigūraciją.

Išvada

A Nulinės sekos CT srovės transformatoriaus spurgos tipassuteikia kryptingą ir praktišką liekamosios srovės aptikimo metodą, todėl jis naudingas apsaugai nuo įžeminimo, nuotėkio stebėjimui, izoliacijos priežiūrai ir intelektualiai elektros apsaugai. Jo toroidinė šerdis, antrinė apvija, izoliacijos struktūra ir montavimo konfigūracija turi įtakos sistemos veikimui. XiFa paskelbtoje gaminio informacijoje pabrėžiamas didelio pralaidumo silicio plienas, bedeguonies varinė emaliuota viela, keli LXK šerdies dydžiai ir suderinamumas su 50 Hz maitinimo sistemomis.

Jei perkate patikimąNulinės sekos CT srovės transformatoriaus spurgos tipasnaujam energijos paskirstymo projektui, apsaugos sistemai ar modifikavimui,susisiekite su mumisXiFa ir aptarti jūsų techninius reikalavimus, modelio pasirinkimą ir pasiūlymą. Sistemos parametrų pateikimas iš anksto gali padėti paspartinti produktų derinimą ir įsigijimą.
