Straipsnio santrauka
Pasirinkus anOro grandinės pertraukiklis ACByra ne tik dabartinių įvertinimų atitikimas. Inžinieriams, plokščių gamintojams, gamyklų savininkams, projektų rangovams ir pirkimų komandoms tikras iššūkis yra pasirinkti pertraukiklį, kuris apsaugotų įrangą, sumažintų prastovos laiką, atitiktų skirstomųjų įrenginių konstrukciją, palaikytų būsimą apkrovos plėtrą ir išliktų patikimas po ilgų eksploatavimo metų. Šiame straipsnyje paaiškinama, kaip veikia oro grandinės pertraukiklis ACB, kur jis dažniausiai naudojamas, kurios specifikacijos yra svarbiausios ir kaip pirkėjai gali išvengti brangių klaidų pasirinkdami. Taip pat pristatomi praktiniai pirkimo aspektai dirbant suVenžou Xifa Electrical Equipment Co., Ltd.kai tiekiami ACB sprendimai pramoninėms ir komercinėms elektros energijos sistemoms.
Turinys
Žemos įtampos elektros paskirstymo sistemoje pagrindinis pertraukiklis dažnai traktuojamas kaip vienas pirkimų sąrašo elementas. Tai rizikingas būdas į tai žiūrėti. Oro grandinės pertraukiklis ACB paprastai įrengiamas kritiniame sistemos taške, pavyzdžiui, įėjimo skydelyje, pagrindinėje paskirstymo spintoje, generatoriaus išvesties skydelyje, transformatoriaus antrinėje pusėje arba didelėje tiekimo grandinėje. Kai jis tinkamai nesuveikia, rezultatas gali būti ne mažas elektros gedimas. Tai gali tapti gamybos sustabdymu, įrangos sugadinimu, gaisro rizika arba brangia avarine priežiūra.
Daugelis pirkėjų ACB ieško tik pagal srovės įvertinimą, pvz., 630A, 1000A, 1600A, 2000A arba 3200A. Žinoma, dabartinis įvertinimas yra svarbus, tačiau tai nėra visa istorija. Pertraukiklis taip pat turi atitikti įrengimo vietos trumpojo jungimo lygį, apkrovos apsaugos reikalavimus, skirstomojo įrenginio konstrukciją, eksploatavimo aplinką ir objekto priežiūros planą.
Geras oro grandinės pertraukiklis ACB suteikia elektros sistemai kontroliuojamą būdą atjungti nenormalią srovę. Jis apsaugo kabelius, šynas, transformatorius, generatorius, variklius ir paskesnę įrangą. Dar svarbiau, kad tai suteikia priežiūros komandoms pasitikėjimo. Kai sistema sukonstruota aplink pertraukiklį su stabiliu mechaniniu veikimu, tiksliu išjungimu ir aiškiais apsaugos nustatymais, visa paskirstymo patalpa tampa lengviau valdoma.
Tikrasis pirkimo klausimas yra ne tik „kiek kainuoja pertraukiklis? Geresnis klausimas yra toks: „Ar šis pertraukiklis vis tiek tinkamai apsaugos mano sistemą, kai gedimas įvyks pačiu blogiausiu metu?

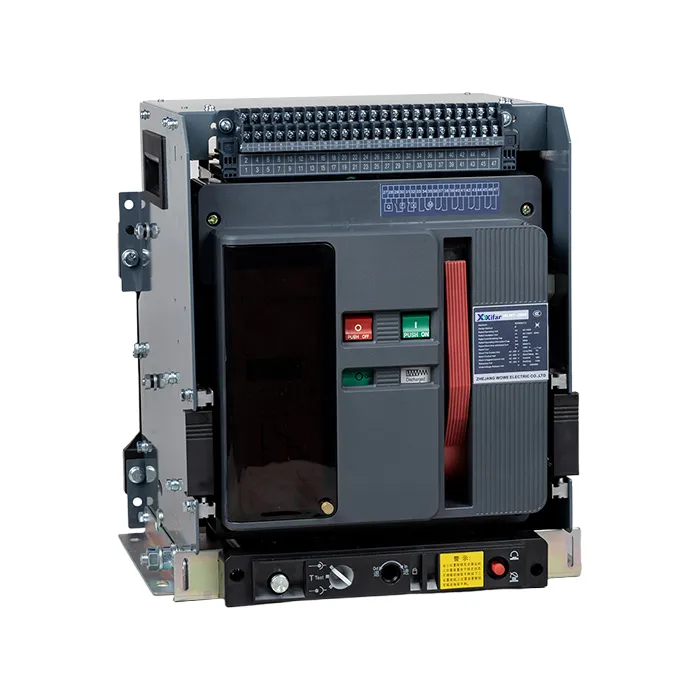

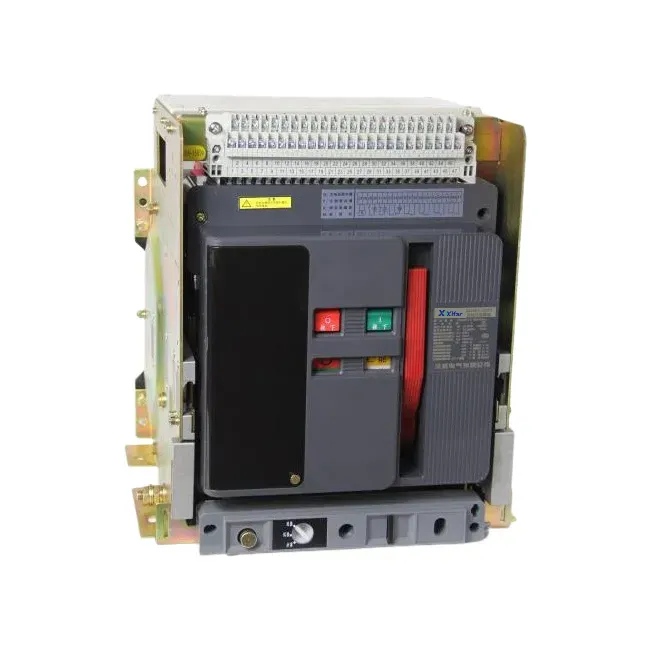

Oro grandinės pertraukiklis ACB yra žemos įtampos perjungimo ir apsaugos įtaisas, kuris kaip lanko gesinimo priemonę naudoja orą. Gedimo nutraukimo metu kontaktams atsiskyrus, susidaro elektros lankas. Pertraukiklis nukreipia ir aušina lanką per lanko latakus, kol srovė saugiai nutrūksta. Dėl šios konstrukcijos ACB tinka naudoti aukštos srovės žemos įtampos įrenginiuose, kur svarbu patikimumas, priežiūra ir reguliuojama apsauga.
Praktiškai naudojant oro grandinės pertraukiklį ACB gali atlikti keletą svarbių funkcijų. Jis gali rankiniu arba elektriniu būdu įjungti ir išjungti grandinę. Priklausomai nuo išjungimo bloko konfigūracijos, jis gali automatiškai suveikti, kai atsiranda perkrova, trumpasis jungimas, per maža įtampa arba įžeminimo gedimas. Daugelyje šiuolaikinių elektros sistemų išmanieji išjungimo įrenginiai taip pat palaiko matavimus, ryšį, gedimų įrašus ir reguliuojamas apsaugos kreives.
Palyginti su mažesniais pertraukikliais, ACB dažnai pasirenkamas pagrindiniam energijos paskirstymo lygiui, nes jis gali valdyti didesnes rėmo sroves ir didesnius gedimų pertraukimo reikalavimus. Taip pat lengviau apžiūrėti ir prižiūrėti didelėse elektros spintose, ypač naudojant ištraukiamą konstrukciją. Įrenginiams, kurie negali sau leisti ilgų prastovų, toks techninis aptarnavimas yra nemenkas privalumas.
Pirkėjai retai susiduria su sunkumais, nes negali rasti oro grandinės pertraukiklio ACB. Jie kovoja, nes per daug modelių popieriuje atrodo panašiai. Maža kaina iš pradžių gali atrodyti patraukli, tačiau neteisingas pasirinkimas gali sukelti neatitikimą, vėlavimą įdiegti, perkaisti, trikdyti, prastą selektyvumą arba sudėtingą aptarnavimą po pardavimo.
Plokščių gamintojams matmenų suderinamumas dažnai kelia didelį susirūpinimą. Pertraukiklis, kuris neatitinka korpuso konstrukcijos, gali turėti įtakos šynų išdėstymui, durų atidarymui, valdymo rankenos padėčiai ir priežiūros vietai. Gamyklos naudotojams dažniausiai didžiausią nerimą kelia stabilus veikimas. Jiems reikia pertraukiklio, kuris suveikia tada, kai turėtų, lieka uždarytas, kai sistema yra sveika, ir gali būti aptarnaujama be nereikalingų prastovų.
Rangovams taip pat svarbus pristatymo greitis ir dokumentacija. Prieš išsiunčiant projektą gali prireikti gaminio nuotraukų, brėžinių, laidų schemų, bandymų ataskaitų, sertifikatų, vardinės lentelės informacijos ir pakuotės informacijos. Jei tiekėjas negali aiškiai atsakyti, gali nukentėti projekto tvarkaraštis.
| Pirkėjo susirūpinimas | Kodėl tai svarbu | Ką reikia patvirtinti prieš užsakant |
|---|---|---|
| Dabartinis reitingo neatitikimas | Per mažo dydžio pertraukiklis gali perkaisti arba suveikti per dažnai, o per didelis pertraukiklis gali sumažinti apsaugos tikslumą. | Nominali srovė, rėmo dydis, apkrovos tipas, būsimo plėtimosi pašalpa. |
| Nepakankamas pertraukimo pajėgumas | Pertraukiklis negali saugiai nutraukti didelės gedimo srovės įrengimo vietoje. | Icu, Ics, aikštelės trumpojo jungimo skaičiavimas, transformatoriaus galia. |
| Neteisinga montavimo struktūra | Pertraukiklis gali netikti skirstomajam įrenginiui arba jį gali būti nepatogu prižiūrėti. | Fiksuoto tipo arba ištraukiamo tipo, matmenys, skydo išpjova, šynų jungtis. |
| Netikslus apsaugos nustatymas | Prastas koordinavimas gali sukelti nereikalingus išjungimus arba nesugebėjimą atskirti tinkamos gedimo zonos. | Kelionės bloko tipas, ilgo laiko delsa, trumpalaikė delsa, momentinio ir įžeminimo gedimo nustatymai. |
| Silpna techninė pagalba | Pirkėjai gali susidurti su vėlavimais diegimo, bandymo ar paleidimo metu. | Tiekėjo reakcijos greitis, brėžiniai, vadovai, laidų palaikymas, aptarnavimas po pardavimo. |
Profesionalus oro grandinės pertraukiklio ACB pasirinkimas prasideda nuo elektros sistemos, o ne nuo katalogo puslapio. Prieš patvirtindami modelį, pirkėjai turėtų surinkti pagrindinę projekto informaciją, įskaitant vardinę įtampą, vardinę srovę, dažnį, polių skaičių, trumpojo jungimo lygį, spintelės tipą, veikimo būdą, apsaugos reikalavimus ir ryšio poreikius.
Nominali srovė paprastai yra pirmasis parametras, kurį pirkėjai pamini. Tačiau vardinė trumpojo jungimo galia yra tokia pat svarbi. Pertraukiklis, turintis didelę galią, bet mažesnę eksploatacinę pertraukimo galią, gali būti ne geriausias pasirinkimas reiklioms pramoninėms sistemoms. Esant kritinėms apkrovoms, pirkėjai turėtų atkreipti dėmesį į Icu ir Ics vertes.
Kelionės vienetas nusipelno ypatingo dėmesio. Paprastam skirstomajam skydui gali pakakti bazinio apsaugos bloko, o moderniam gamyklos, duomenų centro, komercinio pastato ar atsinaujinančios energijos projektui gali prireikti pažangesnių apsaugos ir stebėjimo funkcijų. Reguliuojami nustatymai gali padėti pagerinti prieš srovę ir pasroviui skirtų įrenginių atranką.
Praktinis patarimas pirkimų komandoms: prašydami pasiūlymo, tiekėjui kartu atsiųskite skydo brėžinį, sistemos įtampą, vardinę srovę, polių numerį, reikalingą pertraukimo galią, montavimo tipą ir priedų sąrašą. Tai sumažina tiesioginį ryšį ir išvengia modelio klaidų.
Pirkėjai dažnai lygina ACB su MCCB ir VCB. Skirtumas ne tas, kuris iš jų yra visuotinai geresnis. Tai priklauso nuo įtampos lygio, srovės diapazono, įrengimo padėties, apsaugos poreikio, priežiūros lūkesčių ir biudžeto.

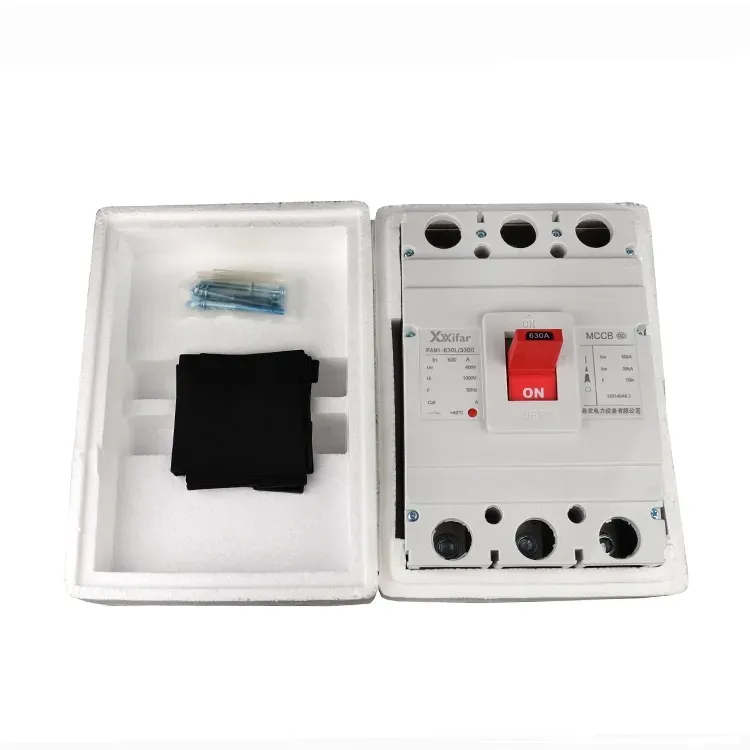

Lietojo korpuso grandinės pertraukiklis yra plačiai naudojamas mažesnės srovės tiekimo grandinėms, mašinų skydams ir kompaktiškoms paskirstymo programoms. Jis yra ekonomiškas, kompaktiškas ir lengvai montuojamas. Tačiau, kai sistemos srovė tampa didesnė ir apsaugos reikalavimai tampa aukštesni, oro grandinės pertraukiklis ACB tampa tinkamesnis.
Vakuuminis grandinės pertraukiklis dažniausiai naudojamas vidutinės įtampos sistemose. Jo lanko gesinimas vyksta vakuuminio pertraukiklio viduje, kuris skiriasi nuo ACB oro lanko latako struktūros. Paprastai tariant, ACB dažniausiai pasirenkami žemos įtampos pagrindiniam skirstymui, o VCB – vidutinės įtampos paskirstymui.
| Pertraukiklio tipas | Bendras įtampos lygis | Tipiškas naudojimas | Pagrindinis privalumas |
|---|---|---|---|
| Oro grandinės pertraukiklis ACB | Žemos įtampos galios paskirstymas | Pagrindinis įėjimo skydas, didelis tiektuvas, generatoriaus išėjimas, transformatoriaus antrinė pusė | Didelė srovės talpa, reguliuojama apsauga, patogi priežiūra, pažangios parinktys |
| Formuotas korpuso grandinės pertraukiklis MCCB | Žemos įtampos paskirstymas | Atšakų grandinės, mažesni tiektuvai, mašinų skydai | Kompaktiškas dydis, ekonomiška kaina, lengvas montavimas |
| Vakuuminis grandinės pertraukiklis VCB | Vidutinės įtampos paskirstymas | Pastotės, vidutinės įtampos skirstomieji įrenginiai, pramoniniai elektros tinklai | Stiprus lanko gesinimas vakuume, tinka vidutinės įtampos pertraukimui |
Oro grandinės pertraukiklis ACB dažnai naudojamas ten, kur žemos įtampos elektros paskirstymui reikalinga stipri apsauga ir patikimas perjungimas. Jis naudojamas pramonės įmonėse, komerciniuose pastatuose, duomenų centruose, elektros paskirstymo patalpose, ligoninėse, oro uostuose, geležinkelio tranzito įrenginiuose, vandens valymo įrenginiuose, kasybos projektuose ir atsinaujinančios energijos sistemose.
Gamybos įmonėse ACB gali apsaugoti pagrindinę cecho įeinančią liniją. Komerciniame pastate jis gali būti pagrindinis žemos įtampos skirstomojo skydo pertraukiklis. Duomenų centre tai gali padėti apsaugoti svarbius energijos šaltinius, kai prastovos yra labai brangios. Atsinaujinančios energijos stotyse ACB gali būti naudojami žemos įtampos skirstomosiose spintose, sujungtose su transformatoriais, inverteriais ar pagalbinėmis sistemomis.
Bendra visų šių programų esmė yra paprasta: sistemai reikia patikimo įrenginio rakto apsaugos padėtyje. Kai elektros apkrova didelė, gedimo srovė rimta, o darbo aplinka negali toleruoti pasikartojančių gedimų, tinkamai parinktas oro grandinės pertraukiklis ACB tampa būtina investicija, o ne pasirenkamu komponentu.
Patikimas tiekėjas turėtų padaryti daugiau nei parduoti pertraukiklį. Tiekėjas turėtų suprasti darbo sąlygas, susijusias su užsakymu. Pirkėjams, kurie nėra elektros specialistai, tai dar svarbiau. Aiškus techninis ryšys gali užkirsti kelią netinkamam modelio pasirinkimui prieš pradedant gamybą.
Venžou Xifa Electrical Equipment Co., Ltd. tiekia elektros produktus, skirtus elektros paskirstymui, įskaitant oro grandinės pertraukiklių ACB sprendimus žemos įtampos sistemoms. Pirkėjams vertę turi ne tik pats produktas, bet ir modelio rekomendacija, gamybos galimybės, pritaikymo galimybės, gamyklos bandymai ir komunikacijos palaikymas prieš ir po pristatymo.
Pirkėjai, vertindami tiekėją, turėtų užduoti praktinių klausimų. Ar tiekėjas gali pateikti techninius brėžinius? Ar jie, remdamiesi projekto informacija, gali rekomenduoti teisingą srovės įvertinimą ir pertraukimo pajėgumą? Ar jie gali palaikyti fiksuoto tipo ir ištraukiamo tipo konstrukcijas? Ar jie gali pateikti priedus, pvz., variklių operatorius, šunto išjungiklius, žemos įtampos išleidiklius, pagalbinius kontaktus ir išmaniuosius išjungimo blokus? Ar jie gali greitai atsakyti, kai montuotojui kyla klausimų?
| Tiekėjų vertinimo taškas | Ko turėtų ieškoti pirkėjas |
|---|---|
| Produktų asortimentas | Keli srovės įvertinimai, polių parinktys, veikimo režimai ir priedų konfigūracijos. |
| Techninė pagalba | Aiški komunikacija dėl pasirinkimo, brėžinių, laidų, montavimo ir paleidimo. |
| Kokybės kontrolė | Reguliarus gamyklos patikrinimas, mechaninio veikimo patikrinimai, izoliacijos patikrinimai ir išjungimo veikimo patikrinimas. |
| Tinkinimo galimybė | Konkrečių projekto reikalavimų, spintelių derinimo, priedų ir pakavimo poreikių palaikymas. |
| Pristatymo koordinavimas | Protingas pristatymo laikas, eksporto pakavimas, siuntimo dokumentai ir atsakingi užsakymų atnaujinimai. |
Netgi aukštos kokybės oro grandinės pertraukiklį ACB reikia tinkamai sumontuoti ir periodiškai tikrinti. Elektros apsaugos įranga veikia esant mechaninei, šiluminei ir elektrinei įtampai. Dulkės, drėgmė, laisvos jungtys, senstantis tepalas, kontaktinis susidėvėjimas ir prastos eksploatavimo sąlygos gali sumažinti ilgalaikį patikimumą.
Priežiūros planas neturi būti sudėtingas, bet turi būti nuoseklus. Operatoriai turėtų išlaikyti skirstomąjį įrenginį švarų ir sausą, patikrinti, ar nėra neįprasto šildymo, patikrinti jungčių sandarumą, patikrinti veikimo mechanizmą ir, jei įmanoma, peržiūrėti kelionės įrašus. Ištraukiamo tipo ACB stelažų mechanizmas turi būti naudojamas tinkamai, kad būtų išvengta mechaninių pažeidimų.
Daugeliu atvejų pertraukiklio gedimas nėra staigus. Yra įspėjamieji ženklai, tokie kaip neįprastas triukšmas, degimo kvapas, matomas spalvos pasikeitimas, nestabilus uždarymas, dažnas trikdymas arba neįprastas temperatūros kilimas gnybtuose. Šių ženklų nepaisymas gali paversti įveikiamą techninės priežiūros problemą rimta elektros avarija.
Pagrindinis oro grandinės pertraukiklio ACB tikslas yra apsaugoti žemos įtampos elektros paskirstymo sistemas nuo perkrovos, trumpojo jungimo, įžeminimo gedimo ir kitų neįprastų elektros sąlygų. Tai taip pat leidžia operatoriams saugiai perjungti dideles grandines normalios eksploatacijos ar priežiūros metu.
Oro grandinės pertraukiklis ACB dažniausiai naudojamas žemos įtampos paskirstymo sistemose. Vidutinės įtampos reikmėms vakuuminis grandinės pertraukiklis VCB paprastai yra tinkamesnis pasirinkimas. Pirkėjai turėtų patvirtinti sistemos įtampą prieš pasirinkdami pertraukiklio tipą.
Fiksuoto tipo ACB dažnai yra kompaktiškesni ir ekonomiškesni. Ištraukiamo tipo ACB lengviau patikrinti, pakeisti ir prižiūrėti be didelio korpuso išmontavimo. Svarbioms maitinimo sistemoms, kuriose svarbus priežiūros greitis, dažnai pirmenybė teikiama ištraukimo tipui.
Jei sistemai reikalinga reguliuojama apsauga, srovės rodymas, gedimų įrašai, ryšys ar geresnis derinimas su kitais apsaugos įrenginiais, išmanusis išjungimo blokas yra praktiškas pasirinkimas. Paprastesnėms sistemoms gali pakakti pagrindinio išjungimo bloko.
Nominali srovė turi būti parenkama pagal faktinę apkrovos srovę, transformatoriaus galingumą, kabelio dydį, temperatūros sąlygas ir būsimo plėtimosi planą. Jo nereikėtų rinktis tik atspėjus ar nukopijavus seną modelio numerį.
Pertraukimo galia parodo, ar pertraukiklis gali saugiai nutraukti didelę trumpojo jungimo srovę. Jei pasirinktas pertraukiklis turi nepakankamą pertraukimo galią, jis gali sugesti rimto gedimo metu. Tai vienas iš svarbiausių saugos parametrų renkantis ACB.
Taip. Priklausomai nuo projekto poreikių, pirkėjai gali prašyti skirtingų srovės įvertinimų, polių numerių, veikimo režimų, montavimo konstrukcijų, išjungimo vienetų, priedų ir pakuotės reikalavimų. Geriausia išsamią projekto informaciją pateikti prieš teikiant citatą.
Turėtumėte pateikti vardinę įtampą, vardinę srovę, polių numerį, pertraukimo galią, įrengimo tipą, veikimo režimą, išjungimo įrenginio reikalavimus, priedų sąrašą, kiekį, projekto paskirtį ir visus spintelės brėžinius, jei yra. Tai padeda tiekėjui tiksliau rekomenduoti tinkamą oro grandinės pertraukiklį ACB.
Oro grandinės pertraukiklio ACB pasirinkimas yra sprendimas, turintis įtakos sistemos saugai, priežiūros efektyvumui ir ilgalaikėms eksploatavimo išlaidoms. Gerai suderintas pertraukiklis padeda apsaugoti vertingą įrangą, sumažinti neplanuotas prastovos laiką ir suteikti elektros komandai daugiau pasitikėjimo valdant svarbias paskirstymo sistemas.
Jei planuojate žemos įtampos paskirstymo projektą, atnaujinate skirstomuosius įrenginius, ieškote ACB, kad būtų galima surinkti skydus, arba lyginate pramoninio objekto modelius, Wenzhou Xifa Electrical Equipment Co., Ltd. gali padėti peržiūrėti pagrindinius pasirinkimo taškus ir pateikti tinkamas gaminio parinktis pagal jūsų paraišką.
Dėl modelio pasirinkimo, techninės informacijos, pasiūlymo palaikymo ar pritaikytų oro grandinės pertraukiklio ACB reikalavimų, prašomesusisiekite su mumisšiandien ir pasidalykite savo projekto specifikacijomis. Mūsų komanda padės rasti praktišką, saugų ir ekonomišką sprendimą jūsų elektros paskirstymo sistemai.
