Paskirstant vidutinę įtampą, grandinės pertraukiklis yra tiek patikimas, kiek dalys, kurios juda, atleidžia, užsidaro, išjungia ir atstato, kai reikia apsaugos. TheVakuuminio pertraukiklio veikimo mechanizmasvaidina tą lemiamą vaidmenį. Jis paverčia sukauptą mechaninę arba elektros energiją į kontroliuojamą judėjimą, todėl vakuuminis pertraukiklis gali greitai ir nuosekliai atidaryti arba uždaryti grandinę. Pirkėjams, rangovams, skirstomųjų įrenginių statytojams ir techninės priežiūros komandoms tikrasis rūpestis yra ne tik tai, ar produktas gali veikti vieną kartą. Susirūpinimą kelia tai, ar jis gali tiksliai veikti po ilgų eksploatavimo metų, gedimų sąlygomis, sudėtingose elektros spintose ir įvairiose projektų aplinkose.
Šiame straipsnyje paaiškinama, kaip mechanizmas veikia, kodėl tai svarbu, kokius skausmo taškus jis pašalina ir kaip įvertinti tinkamą sprendimą praktiniam vidutinės įtampos naudojimui. Taip pat atsižvelgiama į gamybos ir atrankos veiksnius, kurie svarbūs dirbant su tiekėjais, pvzVenžou Xifa Electrical Equipment Co., Ltd., įmonė, aptarnaujanti grandinės pertraukiklių komponentų rinką su gaminiais, skirtais elektros paskirstymo patikimumui.
Straipsnio santrauka

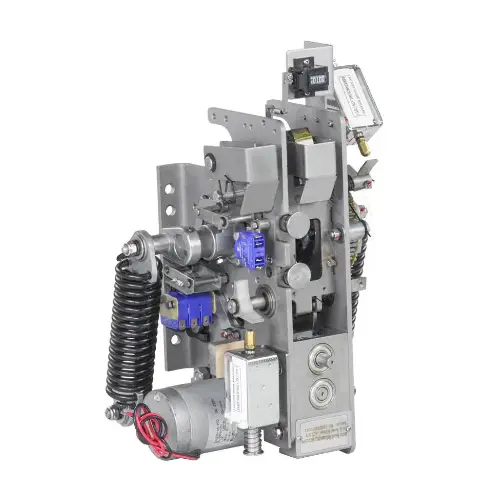

A Vakuuminio pertraukiklio veikimo mechanizmasyra vakuuminio grandinės pertraukiklio sistemos judesio valdymo skyrius. Jis kaupia ir išleidžia energiją, kad pertraukiklio kontaktai galėtų atsidaryti arba užsidaryti tinkamu greičiu, jėga ir laiku. Gerai suprojektuotas mechanizmas padeda sumažinti perjungimo gedimus, pagerina apsaugos reakciją, palaiko stabilų tarnavimo laiką ir sumažina vidutinės įtampos sistemų priežiūros slėgį. Renkantis tinkamą mechanizmą reikia atkreipti dėmesį į vardinę įtampą, trūkimo reikalavimus, energijos kaupimo būdą, mechaninę patvarumą, montavimo suderinamumą, gamybos nuoseklumą ir techninę pagalbą po pardavimo.
Turinys
- Tinklaraščio kontūras
- Kuo šis mechanizmas toks svarbus?
- Kaip mechanizmas veikia vakuuminio grandinės pertraukiklio viduje?
- Kokius pirkėjo skausmo taškus tai išsprendžia?
- Kokius veiksnius pirkėjai turėtų patikrinti prieš pirkdami?
- Kaip lyginami skirtingi mechanizmų tipai?
- Kur jis dažniausiai naudojamas?
- Kaip techninės priežiūros komandos gali pratęsti tarnavimo laiką?
- Kodėl tiekėjo galimybės svarbios?
- DUK
- Išvada
Tinklaraščio kontūras
- Apibrėžkite a vaidmenįVakuuminio pertraukiklio veikimo mechanizmasvidutinės įtampos apsaugoje.
- Paaiškinkite pagrindinį darbo procesą nuo energijos kaupimo iki atidarymo ir uždarymo.
- Susiekite gaminio našumą su tikrais klientų rūpesčiais, tokiais kaip sauga, prastovos, tarnavimo laikas ir suderinamumas.
- Pateikite į pirkėją orientuotą kontrolinį sąrašą techniniam įvertinimui.
- Palyginkite įprastas veikimo mechanizmų parinktis.
- Aptarkite praktinius pritaikymus paskirstymo tinkluose, gamyklose, pastotėse ir atsinaujinančios energijos projektuose.
- Pasidalykite priežiūros punktais, kurie padeda išlaikyti mechanizmo stabilumą laikui bėgant.
- Atsakykite į įprastus pirkimo ir techninius klausimus.
Kuo šis mechanizmas toks svarbus?
Vakuuminis pertraukiklis yra atsakingas už lanko gesinimą, tačiau jis vienas negali atlikti šios užduoties. Pertraukiklio viduje esantys kontaktai turi atsiskirti tinkamu greičiu, tinkama eiga ir stabiliai mechaniniu valdymu. Štai kurVakuuminio pertraukiklio veikimo mechanizmastampa esminis.
Realiuose projektuose daugelis elektros gedimų pradžioje nėra dramatiški. Jie prasideda kaip uždelstas suveikimas, nestabilus užsidarymas, nenuoseklus kontaktinis slėgis, susidėvėjusios jungtys, silpnas spyruoklės įkrovimas arba prastas koordinavimas su apsaugos signalais. Jei šių problemų nepaisoma, gali kilti perkaitimas, pasikartojantys nemalonumai, korpuso pažeidimai, gamybos sustabdymas arba pavojus operatorių saugai.
Patikimas mechanizmas padeda pertraukikliui greitai reaguoti, kai apsauginės relės nustato trumpąjį jungimą, perkrovas ar neįprastas veikimo sąlygas. Jis taip pat palaiko reguliarų perjungimą, kai grandinėms reikia maitinti, izoliuoti arba prižiūrėti. Trumpai tariant, tai dalis, kuri apsaugos logiką paverčia fiziniu veiksmu.
Kaip mechanizmas veikia vakuuminio grandinės pertraukiklio viduje?
Darbo principas paprastas, tačiau vykdymas turi būti tikslus. AVakuuminio pertraukiklio veikimo mechanizmaspaprastai kaupia energiją per spyruoklę, variklį, rankinę įkrovimo rankenėlę arba susijusį valdymo bloką. Kai pertraukiklis gauna uždarymo arba išjungimo komandą, sukaupta energija išleidžiama per mechanines transmisijos dalis. Šios dalys valdo judantį vakuuminio pertraukiklio kontaktą.
Uždarymo metu mechanizmas stumia judantį kontaktą fiksuoto kontakto link ir palaiko tinkamą kontaktinį slėgį. Atidarymo metu jis pakankamai greitai atskiria kontaktus, kad vakuuminis pertraukiklis galėtų užgesinti lanką. Kuo greitesnis ir stabilesnis šis judėjimas, tuo geriau pertraukiklis gali valdyti elektros įtampą perjungimo metu.
- Energijos kaupimas:Mechanizmas kaupia energiją prieš veikdamas, dažnai per spyruoklinę įkrovimo sistemą.
- Signalo atsakas:Valdymo ritė, relės komanda arba rankinis veiksmas suaktyvina operaciją.
- Mechaninis išleidimas:Sukaupta energija išleidžiama per jungtis, velenus ir transmisijos dalis.
- Kontaktinis judėjimas:Vakuuminio pertraukiklio kontaktai atsidaro arba užsidaro pagal reikiamą veiksmą.
- Pozicijos laikymas:Mechanizmas išlaiko pertraukiklį stabiliai atidarytoje arba uždarytoje padėtyje.
Štai kodėl mechanizmas turi būti gaminamas atidžiai stebint matmenų tikslumą, spyruoklės jėgą, medžiagos stiprumą, surinkimo išlygiavimą ir bandymo nuoseklumą.
Kokius pirkėjo skausmo taškus tai išsprendžia?
Pirkėjai retai perka aVakuuminio pertraukiklio veikimo mechanizmastik todėl, kad jiems reikia kito komponento. Jie jį perka, nes silpnas mechanizmas gali sukelti brangių problemų. Skirstomųjų įrenginių gamintojams prastas suderinamumas gali uždelsti gamybą. Energijos rangovams nestabilus veikimas gali sukelti paleidimo problemų. Gamykloms netikėtas pertraukiklio gedimas gali sustabdyti gamybos linijas. Komunalinių paslaugų atveju nepatikimas perjungimas gali turėti įtakos platesnei paskirstymo saugai.
| Kliento skausmo taškas | Kaip mechanizmas padeda |
|---|---|
| Nestabilus pertraukiklio uždarymas | Užtikrina valdomą jėgą ir stabilų kontaktinį judėjimą. |
| Uždelstas kelionės atsakymas | Po apsaugos signalo greitai išleidžia sukauptą energiją. |
| Didelis priežiūros dažnumas | Tinkamai suprojektuotas ir išbandytas pagerina mechaninį atsparumą. |
| Spintelės įrengimo neatitikimas | Galima pasirinkti arba pritaikyti pagal pertraukiklio ir skirstomųjų įrenginių struktūrą. |
| Projekto prastovos rizika | Palaiko patikimą veikimą elektros paskirstymo ir pramoninėse sistemose. |
Geriausias mechanizmas yra ne tik stipriausias. Tai yra tas, kuris atitinka pertraukiklio konstrukciją, darbo įtampą, perjungimo funkciją, įrengimo erdvę ir valdymo reikalavimus. Šis praktiškas derinys padeda klientams išvengti paslėptų išlaidų po įdiegimo.
Kokius veiksnius pirkėjai turėtų patikrinti prieš pirkdami?
Prieš pasirenkant aVakuuminio pertraukiklio veikimo mechanizmas, pirkėjai turėtų žiūrėti ne tik į produkto pavadinimą. Du mechanizmai gali atrodyti panašūs, tačiau jų tikrasis veikimas gali labai skirtis dėl patvarumo, veikimo greičio, montavimo struktūros ir ilgalaikio stabilumo.
Praktinis atrankos procesas turėtų apimti šiuos dalykus:
- Nominali įtampa ir pertraukiklio tipas:Patvirtinkite, ar mechanizmas atitinka numatytą VCB modelį ir sistemos įtampą.
- Veikimo būdas:Patikrinkite, ar projektui reikia rankinio, spyruoklinio, variklio ar kombinuoto veikimo.
- Mechaninis tarnavimo laikas:Klauskite apie patikrintus veikimo ciklus ir ilgalaikę ištvermę.
- Energijos saugojimo laikas:Spyruoklinio įkrovimo sistemoms, norint pakartotinai veikti, svarbus stabilus ir efektyvus energijos kaupimas.
- Kelionė ir artimas patikimumas:Mechanizmas turėtų nuosekliai reaguoti į valdymo signalus.
- Montavimo matmenys:Patvirtinkite tvirtinimo angas, jungties padėtį, veleno konstrukciją ir spintelės erdvę.
- Aplinkos sąlygos:Atsižvelkite į drėgmę, dulkes, temperatūrą, aukštį virš jūros lygio ir pramoninę taršą.
- Testavimo įrašai:Patikimi tiekėjai turėtų teikti patikrinimus, įprastinius bandymus ir techninę pagalbą.
Šios patikros ypač svarbios OĮG pirkėjams ir skirstomųjų įrenginių surinkimo gamykloms, nes dėl nedidelio neatitikimo gali atsirasti pakartotinių surinkimo koregavimų arba nusiskundimų vietoje.
Kaip lyginami skirtingi mechanizmų tipai?
Skirtingiems projektams gali prireikti skirtingo veikimo dizaino. Žemiau esančioje lentelėje pateikiamas paprastas palyginimas pirkėjams, kurie vertina įprastas galimybes.
| Mechanizmo tipas | Pagrindinis privalumas | Tinkamas naudojimas |
|---|---|---|
| Spyruoklinio įkrovimo veikimo mechanizmas | Stabilus sukauptos energijos išleidimas greitam atidarymui ir uždarymui. | Vidutinės įtampos VCB, kuriems reikalingas patikimas pakartotinis veikimas. |

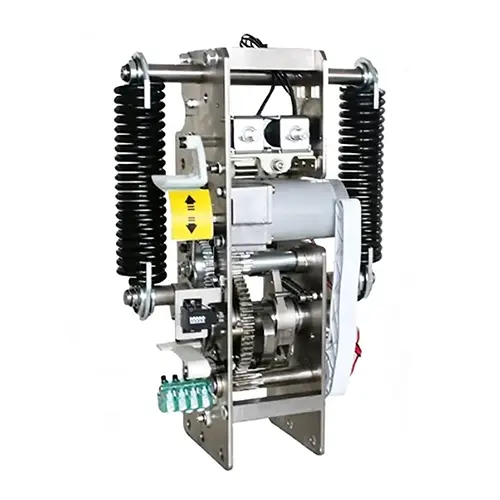

| Variklio veikimo mechanizmas | Palaiko nuotolinį arba automatinį įkrovimą ir veikimą. | Pastotės, skirstomosios spintos ir automatizuotos sistemos. |
| Rankinis valdymo mechanizmas | Paprasta struktūra ir patogus vietinis valdymas. | Pagrindinės perjungimo programos ir ekonomiški projektai. |
| Pritaikytas mechanizmas | Geriau tinka specialiam spintelių išdėstymui arba pertraukiklio dizainui. | OEM skirstomųjų įrenginių gamybos ir keitimo projektai. |
Daugeliui vidutinės įtampos įrenginių dažniausiai pirmenybė teikiama spyruoklinio įkrovimo konstrukcijai, nes ji leidžia kaupti energiją prieš perjungimą. Įvykus gedimui, pertraukikliui nereikia laukti lėto rankinio judėjimo. Jis gali nedelsiant išleisti energiją, o tai pagerina apsaugos patikimumą.
Kur jis dažniausiai naudojamas?
TheVakuuminio pertraukiklio veikimo mechanizmasnaudojamas visur, kur vidutinės įtampos grandinėms reikalingas patikimas perjungimas ir apsauga. Paprastai jis integruojamas į vakuuminius grandinės pertraukiklius, skirstomųjų įrenginių skydus, kompaktines pastotes, pramonines paskirstymo patalpas, komunalinius tinklus, komercinius pastatus ir atsinaujinančios energijos stotis.
Gamyklose jis padeda apsaugoti variklius, transformatorius ir gamybos linijas nuo elektros gedimų. Miesto paskirstymo tinkluose jis palaiko stabilų energijos tiekimą į gyvenamąsias ir komercines zonas. Saulės ir vėjo energijos projektuose jis padeda izoliuoti ir apsaugoti vidutinės įtampos surinkimo grandines. Kasybos, infrastruktūros ir transporto sistemose jis prisideda prie saugesnio elektros valdymo sudėtingomis sąlygomis.
Kadangi šios aplinkos labai skiriasi, pirkėjai neturėtų traktuoti mechanizmo kaip universalaus priedo. Tas pats produktas turi būti patikrintas pagal faktines projekto sąlygas. Mechanizmas, naudojamas švarioje patalpų skirstomojoje patalpoje, gali patirti kitokį įtampą, palyginti su tuo, kuris naudojamas dulkėtoje pramonės įmonėje arba didelės drėgmės pakrančių projektuose.
Kaip techninės priežiūros komandos gali pratęsti tarnavimo laiką?
Netgi aukštos kokybėsVakuuminio pertraukiklio veikimo mechanizmasreikia tinkamo patikrinimo. Techninės priežiūros komandos turėtų sutelkti dėmesį į matomą susidėvėjimą, neįprastą triukšmą, atsilaisvinusias tvirtinimo detales, spyruoklių būklę, tepimo taškus, pagalbinio jungiklio funkciją ir išjungimo veikimą. Reguliarus veikimo patikrinimas taip pat naudingas, nes pertraukiklis, kuris ilgą laiką neveikia tuščiąja eiga, gedimo metu vis tiek turi veikti akimirksniu.
- Patikrinkite, ar mechanizmas sklandžiai įkraunamas ir atleidžiamas nedelsdamas.
- Patikrinkite, ar jungtys, velenai ir tvirtinimo detalės nėra laisvi arba deformuoti.
- Laikykite mechanizmą švarų ir venkite dulkių kaupimosi spintelės viduje.
- Įsitikinkite, kad atidarymo ir uždarymo indikatoriai atitinka tikrąją pertraukiklio padėtį.
- Patikrinkite valdymo grandines, rites ir pagalbinius kontaktus pagal techninės priežiūros grafikus.
- Pakeiskite susidėvėjusias dalis, kol jos nepakenks perjungimo patikimumui.
Profilaktinė priežiūra yra pigesnė nei avarinis remontas. Sugedus mechanizmui gedimo metu, žala gali viršyti paties pertraukiklį. Tai gali paveikti kabelius, transformatorius, skirstomųjų įrenginių skydus ir prijungtą įrangą.
Kodėl tiekėjo galimybės svarbios?
Patikimas tiekėjas daro daugiau nei siunčia dalis. Tokiam produktui kaipVakuuminio pertraukiklio veikimo mechanizmas, tiekėjo patirtis turi įtakos projektavimo tikslumui, medžiagų pasirinkimui, gamybos kontrolei, testavimo kokybei ir techninei komunikacijai. Tai ypač svarbu pirkėjams, kuriems reikia partijos pirkimo, pakeitimo suderinimo arba OĮG palaikymo.
Venžou Xifa Electrical Equipment Co., Ltd.aptarnauja klientus elektros įrangos srityje su gaminiais, susijusiais su vakuuminiais jungtuvais ir vidutinės įtampos paskirstymo komponentais. Pirkėjams darbas su pajėgiu gamintoju gali padėti sumažinti neapibrėžtumą renkantis gaminį, tvirtinant montavimą ir naudojant ilgą laiką.
Pirkėjai, vertindami tiekėją, turėtų paprašyti techninių brėžinių, modelio suderinamumo, vardinių parametrų, bandymų procedūrų, pakuotės detalių ir pristatymo pajėgumų. Aiškus atsakymas prieš užsakant yra daug geresnis nei montavimo problemų sprendimas gaminiui pasiekus projekto vietą.
DUK
Kas yra vakuuminio pertraukiklio veikimo mechanizmas?
Tai mechaninė valdymo sistema, kuri valdo vakuuminio pertraukiklio atidarymo ir uždarymo judesius vakuuminio grandinės pertraukiklio viduje. Jis kaupia ir išleidžia energiją, todėl kontaktai gali judėti greitai ir patikimai.
Kodėl mechanizmas svarbus vidutinės įtampos apsaugai?
Tai užtikrina, kad pertraukiklis gali reaguoti į gedimo signalus tinkamu greičiu ir jėga. Be patikimo mechanizmo net geras vakuuminis pertraukiklis gali tinkamai neveikti.
Ar vienas mechanizmas gali tilpti kiekvienam vakuuminiam grandinės pertraukikliui?
Ne. Pirkėjai prieš pirkdami turi patvirtinti vardinę įtampą, pertraukiklio modelį, montavimo matmenis, sujungimo struktūrą, valdymo metodą ir veikimo reikalavimus.
Kas sukelia veikimo mechanizmo gedimą?
Dažniausios priežastys yra susidėvėjusios jungtys, silpnos spyruoklės, prastas tepimas, dulkių užterštumas, ritės problemos, atsilaisvinę tvirtinimo detalės, neteisingas montavimas ir ilgalaikis patikrinimo trūkumas.
Ar variklio valdymo mechanizmas geresnis nei rankinis?
Tai priklauso nuo projekto. Variklio veikimas yra geresnis nuotolinėms arba automatinėms sistemoms, o rankinis valdymas gali būti tinkamas paprastesnėms programoms su vietinio valdymo poreikiais.
Kaip pirkėjai turėtų pasirinkti patikimą tiekėją?
Pirkėjai turėtų patikrinti gamybos patirtį, techninę pagalbą, testavimo galimybes, modelio suderinamumą, pritaikymo parinktis ir ar tiekėjas gali pateikti aiškius dokumentus prieš išsiuntimą.
Išvada
TheVakuuminio pertraukiklio veikimo mechanizmasgali būti ne pati matomiausia vidutinės įtampos grandinės pertraukiklio dalis, tačiau ji yra viena iš svarbiausių. Jis valdo fizinį veiksmą, leidžiantį vakuuminiam pertraukikliui apsaugoti grandines, sumažinti gedimo poveikį ir palaikyti stabilų energijos paskirstymą. Pirkėjams tinkamo mechanizmo pasirinkimas reiškia mažiau perjungimo gedimų, sklandesnį montavimą, ilgesnį tarnavimo laiką ir didesnį pasitikėjimą kasdieniu darbu.
Jei renkatės komponentus vakuuminiams grandinės pertraukikliams, skirstomųjų įrenginių mazgoms, pastotėms, pramoninėms elektros energijos sistemoms ar pakeitimo projektams,Venžou Xifa Electrical Equipment Co., Ltd.gali suteikti praktinį produkto palaikymą ir techninę komunikaciją jūsų taikymo poreikiams. Dėl modelio pasirinkimo, pasiūlymo, pritaikymo detalių ar projekto konsultacijų prašomesusisiekite su mumisšiandien ir leiskite mūsų komandai padėti rasti patikimą sprendimą jūsų vidutinės įtampos perjungimo sistemai.
