Stulpinis skirstomasis transformatorius 200kva

Ant stulpo montuojamas paskirstymo transformatorius 200kva yra labai efektyvus sprendimas, sukurtas Wenzhou Xifa Electric Power Equipment Co., Ltd., pasižymintis dideliu pajėgumu, pritaikomumu ir stabiliu veikimu. Jų taikymo sritis yra gana plati, tinka vidutinio dydžio energijos poreikiams pramonės, verslo ir gyvenamosiose srityse. Visiškai sandari transformatoriaus konstrukcija gali taupyti energiją, sumažinti taršą ir užtikrinti žemą triukšmo lygį. Konstrukcija izoliuoja stulpinį 200kva skirstomąjį transformatorių nuo oro, užkertant kelią alyvos ir izoliacinių medžiagų gedimui, padidinant patikimumą ir sumažinant priežiūros reikalavimus.

Siųsti užklausą

Prekės aprašymas

Šis ant stulpo montuojamas 200kva paskirstymo transformatorius daugiausia yra trijų fazių. Įprasti vardinės įtampos deriniai apima 10/0,4 kV, 11/0,4 kV, 11/0,433 kV, 22/0,433 kV, 33/0,4 kV ir kt., apimančius įvairius variantus, tinkančius įvairiems regioniniams elektros tinklams. Įrangoje standartiškai nėra sužadintos įtampos reguliavimo, o įtampos reguliavimo diapazonas yra ±5 % arba ±2 × 2,5 %. Ryšio grupę galima pasirinkti kaip Dyn11 arba Yyn0.

50 Hz sąlygomis vardinė srovė 10 kV aukštos įtampos pusėje yra maždaug 11,55 A, 11 kV aukštos įtampos pusėje ji yra maždaug 10,50 A, o vardinė srovė 0,4 kV žemos įtampos pusėje yra maždaug 288,68 A. Įprasta trumpojo jungimo varža yra 4%. Tuo pačiu metu jis gali būti pritaikytas pagal vartotojo reikalavimus dėl įtampos, jungčių grupės ir kt. Energijos vartojimo efektyvumą galima pasirinkti iš įprastų nuostolių, mažų nuostolių ir amorfinio lydinio serijos gaminių.

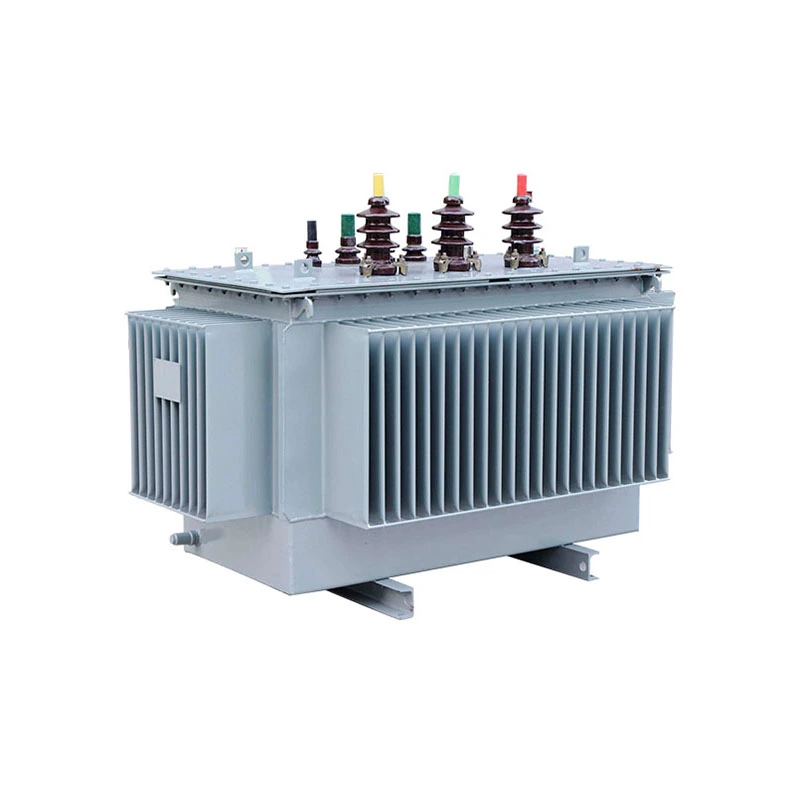

Pole Mounted Distribution Transformer 200kva

Techninis parametras:

Produkto pavadinimas:	stulpinis skirstomasis transformatorius 200kva
Nominali talpa:	200 kva
Įvestis:	10/11/22/33kv
Išvestis:	0,4kv
Vektorių grupė:	Dyn11 arba Yyn0
Bakstelėjimo diapazonas:	±5 % arba ±2 × 2,5 %
Atviros grandinės nuostoliai:	≤500 W
Apkrovos nuostoliai:	≤2700W
Aušinimo būdas:	ONANAS

Privalumai:

Ar yra skirtumų tarp stulpinio 200kva paskirstymo transformatoriaus ir trinkelių tipo?

1. Ant stulpo montuojamas paskirstymo transformatorius 200kva yra pritvirtintas prie komunalinio stulpo tam tikrame aukštyje virš žemės. Jis neužima vertingų žemės išteklių ir mažai veikia žemės erdvę. Ant trinkelių montuojamas transformatorius dedamas ant betoninio pagrindo, kuriam reikia tam tikro ploto.

2.Kadangi jis yra pakibęs ore, žmonės ir gyvūnai mažiau su juo liesis, todėl jis yra palyginti saugesnis. Tačiau net ir tokiu atveju per daug jaudintis einant pro šalį nereikia. Pakanka išlaikyti normalų atstumą. Ant padėklo montuojamas transformatorius montuojamas palyginti paslėptai.

3. Kiekvienas atskiras transformatorius turi ribotą maitinimo šaltinio diapazoną, paprastai nuo 5 kVA iki 167 kVA. Jis daugiausia naudojamas tiekti maitinimą nedideliam vartotojų skaičiui vienoje linijoje. Tačiau ant padėklo montuojamas transformatorius turi santykinai didesnę galią – nuo 75 kVA iki 3000 kVA.

4. Palyginti su įranga, palaidota po žeme, šis viršutinis montavimo būdas turi mažesnes medžiagų sąnaudas ir statybos sunkumus. Tai labai ekonomiškas ir praktiškas maitinimo sprendimas.

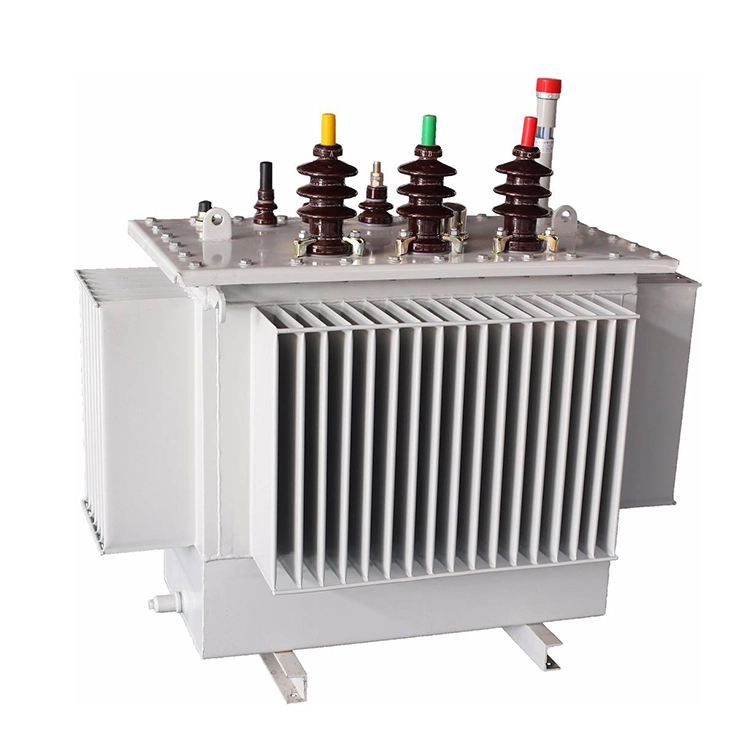

5. Ant stulpo montuojamas 200kva paskirstymo transformatorius paprastai yra cilindrinis alyvos bakas, užpildytas aušinimo alyva izoliacijai ir šilumos išsklaidymui. Viršuje yra aukštos įtampos jungties gnybtas, o apačioje – žemos įtampos jungties gnybtas. Dizainas labai kompaktiškas. Siekiant užtikrinti saugumą, dažnai įmontuojami žaibo iškrovikliai ir saugikliai, kad būtų išvengta žaibo smūgių ir trumpojo jungimo.
