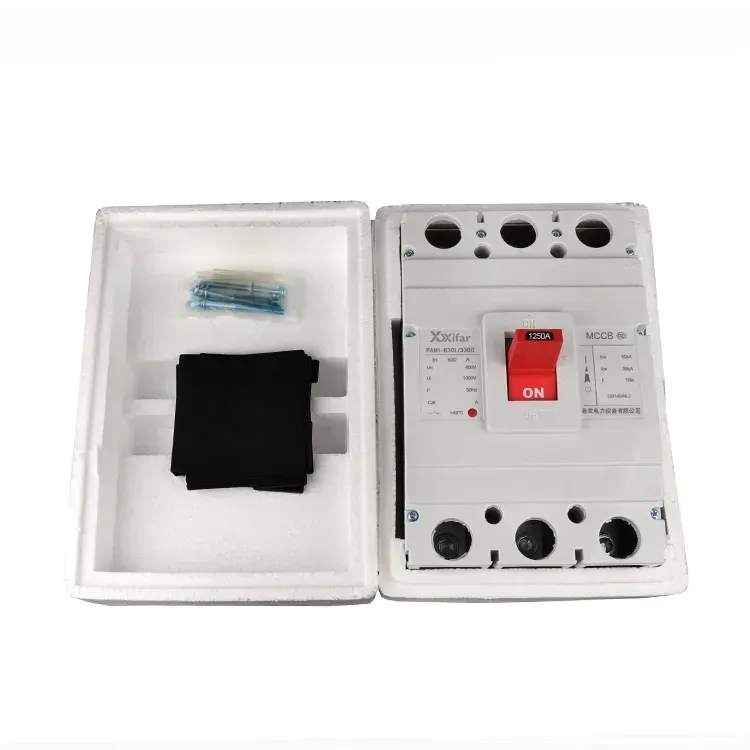

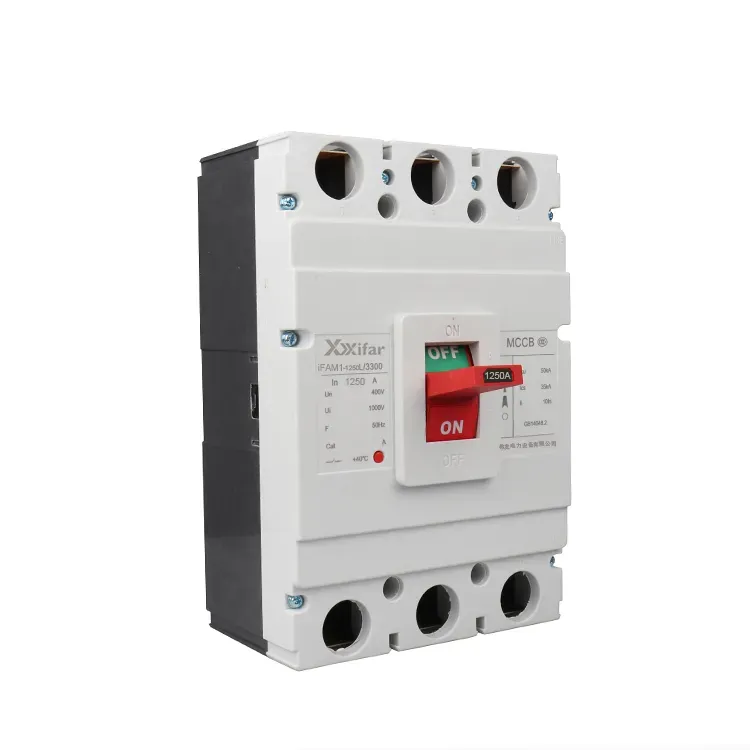

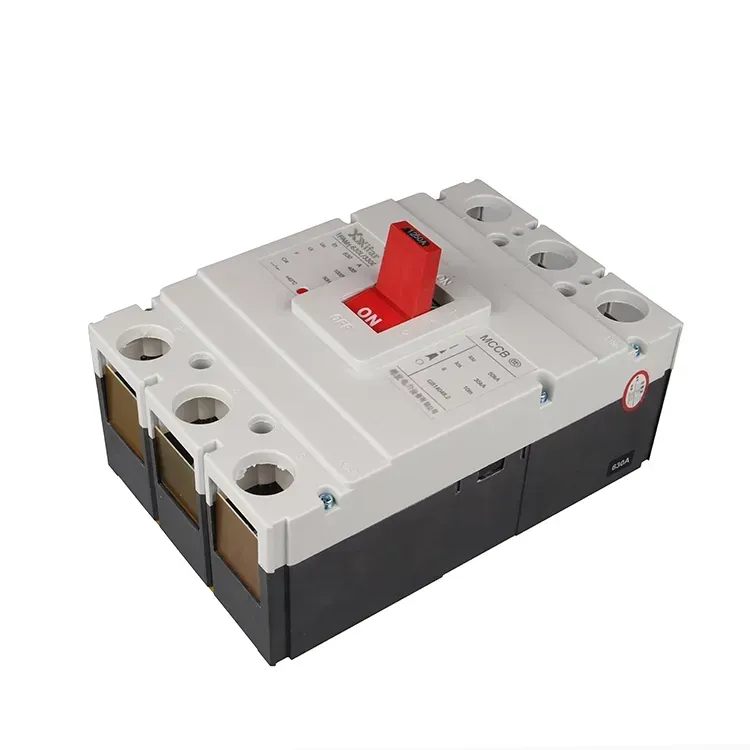

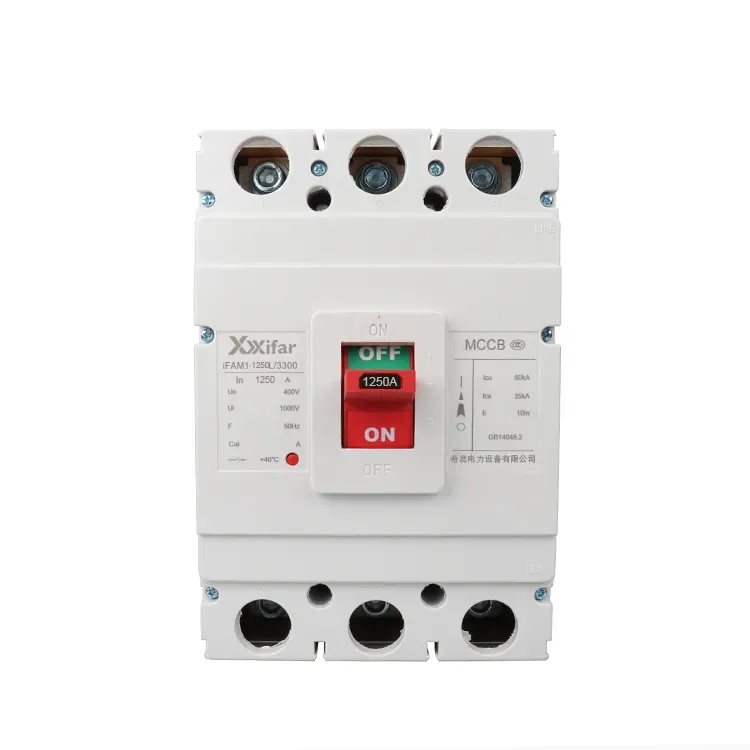

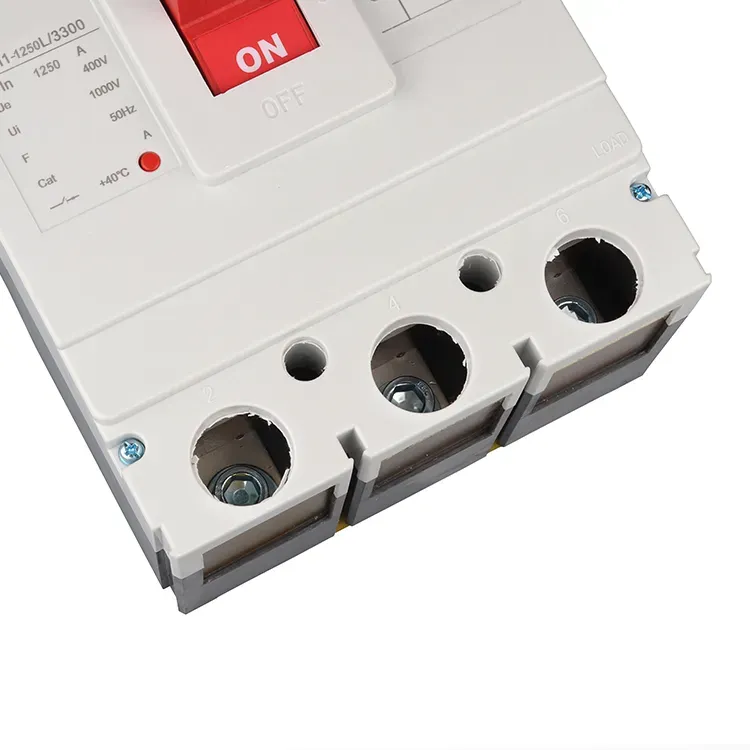

1250 Amp 3 polių 600v Mccb grandinės pertraukiklis

1250 amperų 3 polių 600 V mccb grandinės pertraukiklis daugiausia susideda iš trijų pagrindinių dalių, ty kontaktų sistemos, lanko gesinimo sistemos ir išjungimo blokų. Šie išjungimo blokai atlieka įvairias apsaugos funkcijas, įskaitant apsaugą nuo per didelės srovės, apsaugą nuo įtampos, šiluminę apsaugą ir šunto išjungimą. 1250 amperų 3 polių 600 V mccb grandinės pertraukiklis uždaromas rankiniu būdu arba naudojant motorizuotą vairuotoją. Uždarius kontaktus, juos išlaiko nesuveikiantis mechanizmas. Įvykus gedimui, atitinkamas išjungimo blokas suaktyvina mechanizmą, atleidžia skląstį ir automatiškai suveikia 1250 amperų 3 polių 600 V mccb grandinės pertraukiklis, taip apsaugodamas grandinę.

1. Šunto išjungimo blokas

Šunto išjungimas naudojamas nuotolinio valdymo pultui valdyti. Tai leidžia atidaryti grandinę per 1250 amperų 3 polių 600 V mccb grandinės pertraukiklį iš tolo.

2. Virš srovės išjungimo vienetas

Šis įrenginys apsaugo nuo trumpojo jungimo ir per didelės srovės. Kai srovė viršija iš anksto nustatytą vertę, išjungimo bloko sukurta elektromagnetinė jėga atleidžia skląstį. Tada judantis kontaktas greitai atsiskiria veikiant spyruoklės jėgai, nutraukdamas grandinę.

3. Esant įtampai išjungimo blokas

Šis įrenginys apsaugo nuo įtampos praradimo. Jo ritė yra tiesiogiai prijungta prie maitinimo šaltinio ir įprastomis sąlygomis lieka įjungta, todėl 1250 amperų 3 polių 600 V mccb grandinės pertraukiklis gali likti uždarytas. Nutrūkus maitinimui arba smarkiai nukritus įtampai, magnetinė jėga susilpnėja ir tampa mažesnė už spyruoklės jėgą. Tada spyruoklė varo judančią šerdį, atleisdama skląstį ir sukeldama 1 250 amperų 3 polių 600 V mccb grandinės pertraukiklį.

4. Terminis išjungimo blokas

Kai per 1250 amperų 3 polių 600v mccb grandinės pertraukiklį teka perkrovos srovė, šiluminio išjungimo bloko viduje esanti bimetalinė juostelė įkaista dėl srovės. Kadangi abu metalai turi skirtingus plėtimosi koeficientus, kaitinant jie lenkiasi skirtingu greičiu. Ši deformacija stumia išjungimo mechanizmą, todėl 1250 amperų 3 polių MCCB korpuso grandinės pertraukiklis atsidaro ir nutraukia grandinę.

1250 amperų 3 polių 600v mccb grandinės pertraukiklio parametras:
