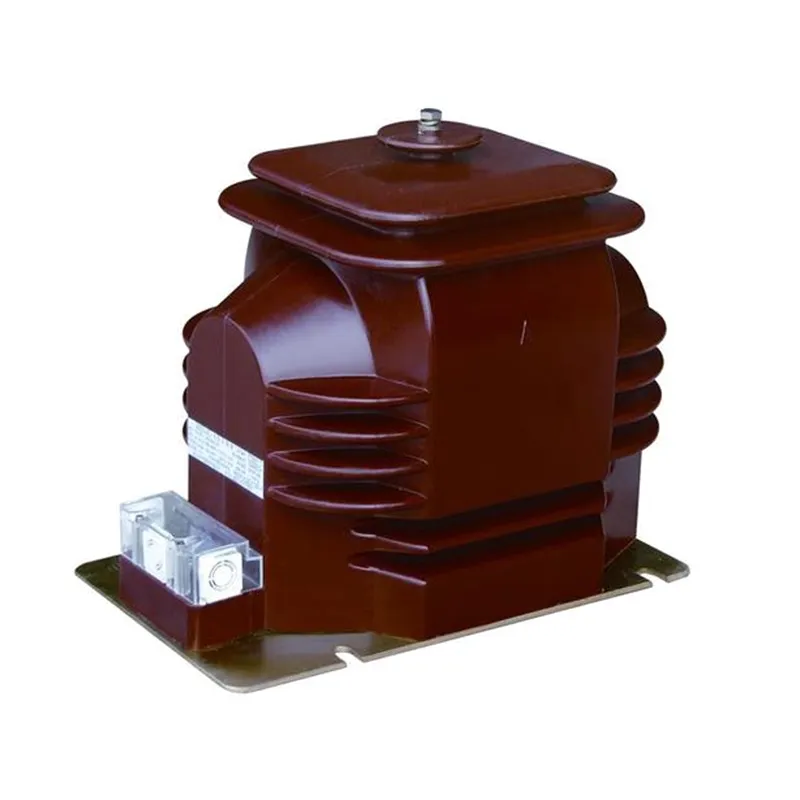

Kadangi elektros paskirstymo sistemos tampa vis sudėtingesnės, tikslus įtampos matavimas ir patikima apsauga yra svarbesni nei bet kada anksčiau. A13,8 Kv vienfazis potencialo transformatorius pastotėjeatlieka svarbų vaidmenį užtikrinant tikslią įtampos transformaciją matavimo, stebėjimo, relinės apsaugos ir automatizavimo sistemoms.
XiFaspecializuojasi teikti aukštos kokybės13,8 Kv vienfazis potencialo transformatorius pastotėjesprendimai, skirti šiuolaikiniams inžineriniams tinklams, pramoninėms pastotėms, atsinaujinančios energijos objektams ir elektros paskirstymo infrastruktūrai. Šiame straipsnyje nagrinėjami šių pagrindinių pastočių komponentų veikimo principai, konstrukcija, pranašumai, techninės specifikacijos, pritaikymas, įrengimo svarstymai ir priežiūros reikalavimai.
Potencialus transformatorius (PT), dar vadinamas įtampos transformatoriumi (VT), yra prietaisų transformatorius, skirtas sumažinti aukštą pirminės įtampos lygį iki standartizuotos žemos antrinės įtampos, tinkamos matavimo priemonėms, apsauginėms relėms, SCADA sistemoms ir stebėjimo įrangai.
A 13,8 Kv vienfazis potencialo transformatorius pastotėjespecialiai konvertuoja vidutinės įtampos elektros sistemos įtampą apie 13,8 kV į saugius ir išmatuojamus išėjimus, tokius kaip 120 V, 110 V ar kitas standartizuotas vertes.
Šie transformatoriai užtikrina elektros izoliaciją tarp aukštos įtampos grandinių ir žemos įtampos valdymo sistemų, išlaikant aukštą matavimo tikslumą.
Veikimo principas pagrįstas elektromagnetine indukcija. Pirminę apviją prijungus prie 13,8 kV tinklo, transformatoriaus šerdyje susidaro magnetinis srautas.
Šis magnetinis srautas indukuoja proporcingą įtampą antrinėje apvijoje pagal posūkių santykį tarp pirminės ir antrinės apvijos.
Gautas žemos įtampos signalas gali saugiai tiekti:
Tiksliai atkuriant pirminės įtampos bangos formą, transformatorius užtikrina patikimą stebėjimą ir apsaugą visoje pastotėje.
Aukštos kokybės 13,8 kV potencialo transformatorius susideda iš kelių svarbių komponentų, užtikrinančių eksploatavimo saugumą ir matavimo tikslumą.
| Komponentas | Funkcija |
|---|---|
| Pirminė apvija | Jungiamas tiesiogiai prie vidutinės įtampos sistemos |
| Antrinė apvija | Suteikia sumažintą įtampą instrumentams |
| Magnetinė šerdis | Efektyviai perduoda magnetinį srautą |
| Izoliacijos sistema | Užtikrina dielektrinį stiprumą ir saugumą |
| Porcelianinis arba polimerinis korpusas | Apsaugo vidinius komponentus nuo aplinkos sąlygų |
| Terminalo surinkimas | Užtikrina saugias elektros jungtis |
| Įžeminimo konstrukcija | Pagerina eksploatavimo saugumą |
Aukščiausios klasės gamintojai, tokie kaip XiFa, naudoja pažangias izoliacines medžiagas ir tikslias apvijų technologijas, kad padidintų patikimumą ir tarnavimo laiką.
Nors specifikacijos skiriasi priklausomai nuo projekto reikalavimų, pastočių programose dažniausiai randami šie parametrai.
| Parametras | Tipinė vertė |
|---|---|
| Nominali įtampa | 13,8 kV |
| Fazės tipas | Vienfazė |
| Dažnis | 50 Hz / 60 Hz |
| Antrinė įtampa | 120V, 110V arba pagal užsakymą |
| Tikslumo klasė | 0,2, 0,5, 1,0 |
| Izoliacijos lygis | Pagal IEC/ANSI standartus |
| Montavimas | Lauke arba viduje |
| Aušinimo būdas | Natūralus oro aušinimas |
| Apsaugos klasė | Atsparus oro sąlygoms dizainas |
Potencialūs transformatoriai užtikrina labai tikslų įtampos mastelį, leidžiantį tiksliai išmatuoti ir analizuoti sistemą.
Apsauginės relės priklauso nuo tikslios įtampos įvesties, kad greitai ir tiksliai aptiktų neįprastas veikimo sąlygas.
Atskirdami matavimo įrangą nuo aukštos įtampos grandinių, PT žymiai sumažina elektros pavojų.
Nuolatinis įtampos stebėjimas pagerina veiklos supratimą ir palaiko prevencines priežiūros programas.
Aukštos kokybės izoliacinės sistemos ir patvarūs korpusai leidžia patikimai veikti dešimtmečius.
Šiuolaikinės pastotės vis labiau priklauso nuo skaitmeninių stebėjimo ir automatikos sistemų, kurioms reikalingi tikslūs įtampos duomenys.
13,8 kV vienfazis potencialo transformatorius yra plačiai naudojamas daugelyje sektorių.
Ten, kur reikalingas tikslus įtampos matavimas ir apsauga, šie transformatoriai atlieka lemiamą vaidmenį.
Norint pasirinkti tinkamą PT, reikia atidžiai įvertinti kelis inžinerinius veiksnius.
Įsitikinkite, kad transformatorius atitinka nominalios sistemos įtampos ir izoliacijos reikalavimus.
Pajamų matavimo programoms paprastai reikia aukštesnių tikslumo klasių nei bendroms stebėjimo sistemoms.
Apskaičiuokite bendrą prijungtą apkrovą iš skaitiklių, relių ir stebėjimo įrangos.
Atsižvelkite į drėgmę, taršos lygį, aukštį virš jūros lygio, temperatūrą ir seisminius reikalavimus.
Patikrinkite, ar laikomasi IEC, ANSI, IEEE ir vietinių komunalinių paslaugų standartų.
Tinkamas montavimas yra būtinas norint pasiekti ilgalaikį patikimumą.
Šių procedūrų laikymasis sumažina paleidimo problemas ir padidina įrangos ilgaamžiškumą.
Įprasta priežiūra užtikrina nuolatinį veikimą ir sistemos patikimumą.
| Priežiūros veikla | Rekomenduojamas dažnis |
|---|---|
| Vizuali apžiūra | Kas mėnesį |
| Gnybtų sandarumo patikrinimas | Kas ketvirtį |
| Izoliacijos varžos bandymas | Kasmet |
| Izoliatorių valymas | Kaip reikalaujama |
| Šiluminė apžiūra | Kasmet |
| Kalibravimo patikrinimas | Pagal komunalinių paslaugų standartus |
Prevencinė priežiūra žymiai sumažina netikėtus gedimus ir pakeitimo išlaidas.
| Funkcija | Potencialus transformatorius (PT) | Srovės transformatorius (CT) |
|---|---|---|
| Pagrindinė funkcija | Įtampos matavimas | Srovės matavimas |
| Ryšys | Lygiagretus | Serija |
| Išvestis | Sumažinta įtampa | Sumažinta srovė |
| Tipinė antrinė vertė | 110V arba 120V | 1A arba 5A |
| Taikymas | Matavimas ir apsauga | Matavimas ir apsauga |
Abu prietaisų transformatoriai veikia kartu, kad užtikrintų visišką elektros sistemos stebėjimą ir apsaugą.
Energetikos pramonė sparčiai vystosi link skaitmeninių pastočių ir pažangių tinklų infrastruktūrų.
Būsimi pokyčiai apima:
Gamintojai, tokie kaip XiFa, ir toliau investuoja į pažangias transformatorių technologijas, kad atitiktų šiuos naujus pramonės reikalavimus.
Pagrindinis jo tikslas yra saugiai sumažinti aukštos įtampos lygius iki standartizuotų žemų įtampų, tinkamų matavimui, matavimui ir apsauginiams įtaisams.
Tikslus įtampos matavimas užtikrina patikimą atsiskaitymą, sistemos stebėjimą, gedimų aptikimą ir apsaugos koordinavimą.
Taip. Daugelis modelių yra specialiai sukurti montuoti lauke su atspariomis oro sąlygoms izoliacijos ir korpuso sistemomis.
Tinkamai prižiūrint, aukštos kokybės potencialūs transformatoriai dažnai tarnauja ilgiau nei 25 metus.
Renkantis ir montuojant potencialius transformatorius, dažniausiai remiamasi IEC, ANSI, IEEE ir komunalinių paslaugų standartais.
Nuo jų priklauso komunalinės paslaugos, pramonės įmonės, atsinaujinančios energijos įrenginiai, transporto sistemos, kasybos operacijos ir komerciniai elektros tinklai.
A 13,8 Kv vienfazis potencialo transformatorius pastotėjeyra pagrindinis įtampos matavimo, relinės apsaugos, energijos matavimo ir maitinimo sistemos stebėjimo komponentas. Dėl savo gebėjimo užtikrinti tikslią įtampos transformaciją išlaikant elektros izoliaciją jis yra būtinas šiuolaikinėse pastotėse ir pramoninėse elektros energijos sistemose.
Nesvarbu, ar remiate komunalines paskirstymo tinklus, atsinaujinančios energijos projektus ar pramoninius objektus, pasirinkus patikimą transformatorių iš patyrusio gamintojo, galima žymiai padidinti eksploatavimo saugumą, matavimų tikslumą ir sistemos patikimumą.
Ieškote patikimo ir didelio našumo sprendimo kitam pastotės projektui?XiFasiūlo profesionaliai sukonstruotus potencialius transformatorius, sukurtus taip, kad atitiktų griežtus tarptautinius standartus ir įvairius taikymo reikalavimus.Susisiekite su mumisšiandien aptarti savo projekto poreikius, paprašyti techninės pagalbos arba gauti individualų pasiūlymą iš mūsų ekspertų komandos.
