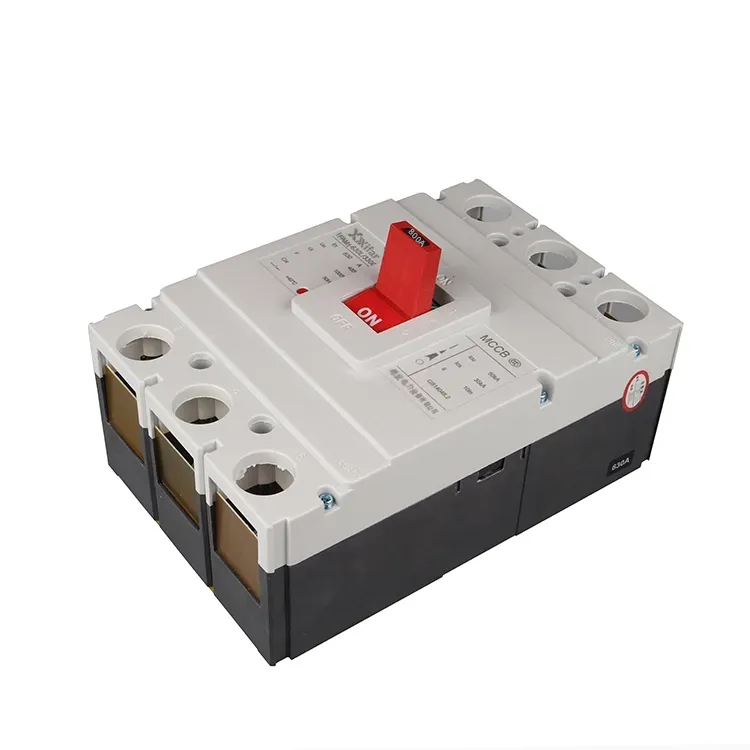

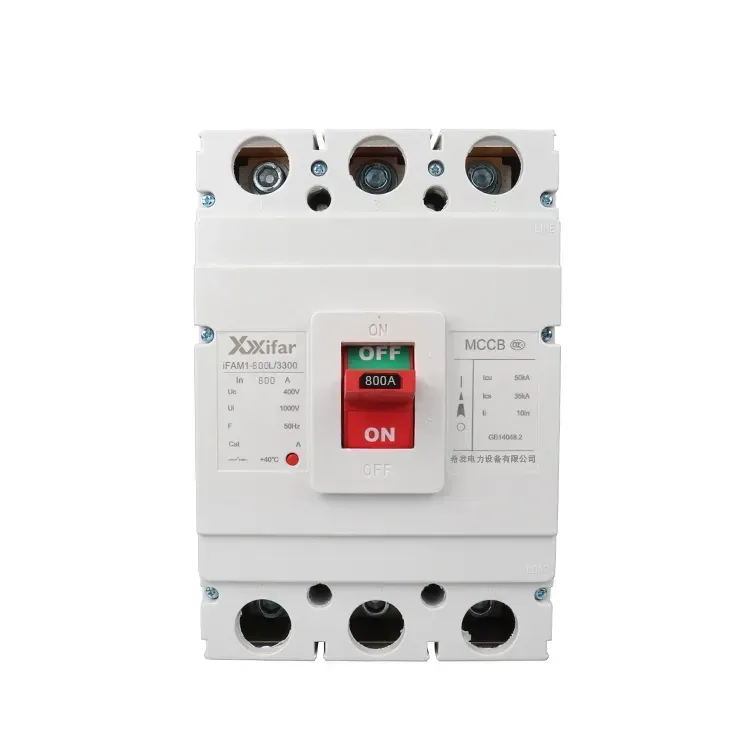

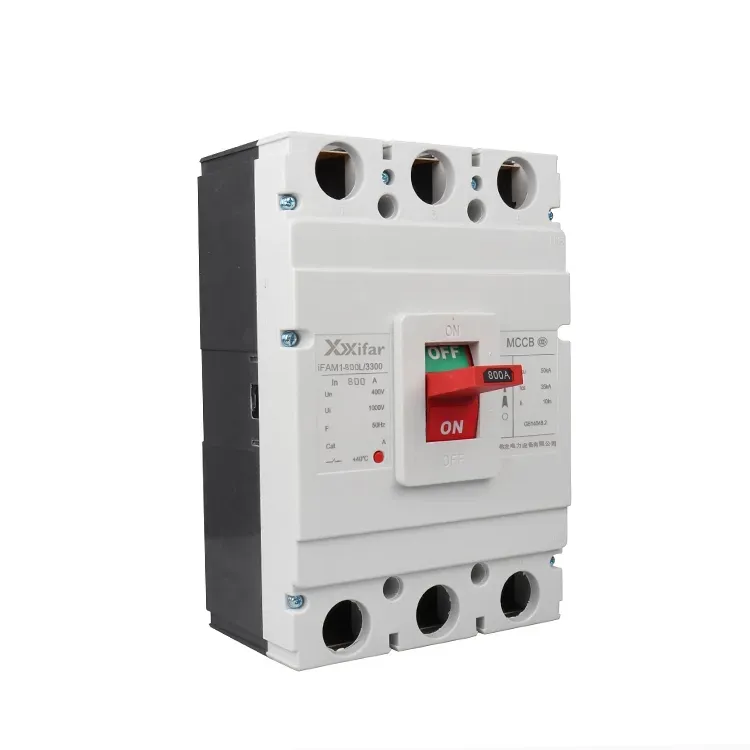

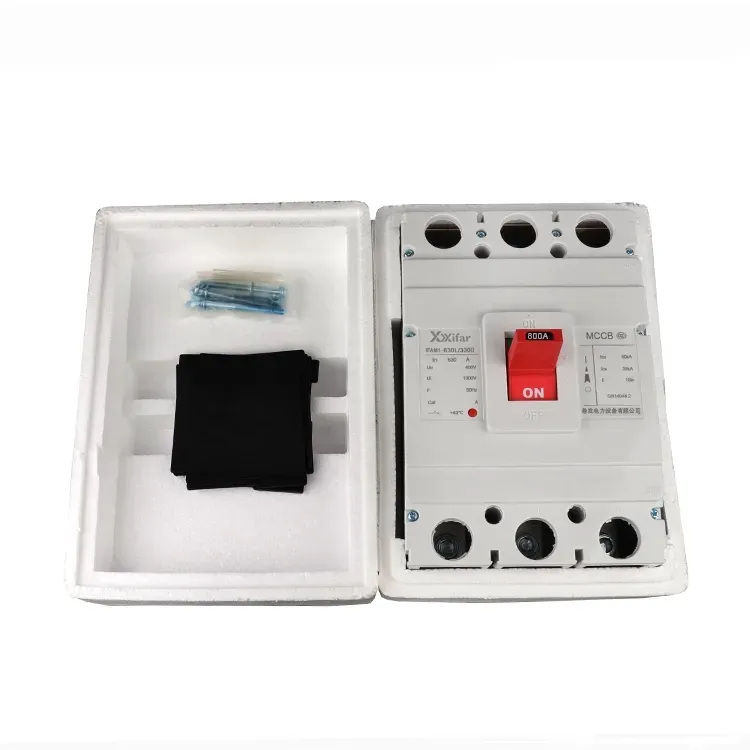

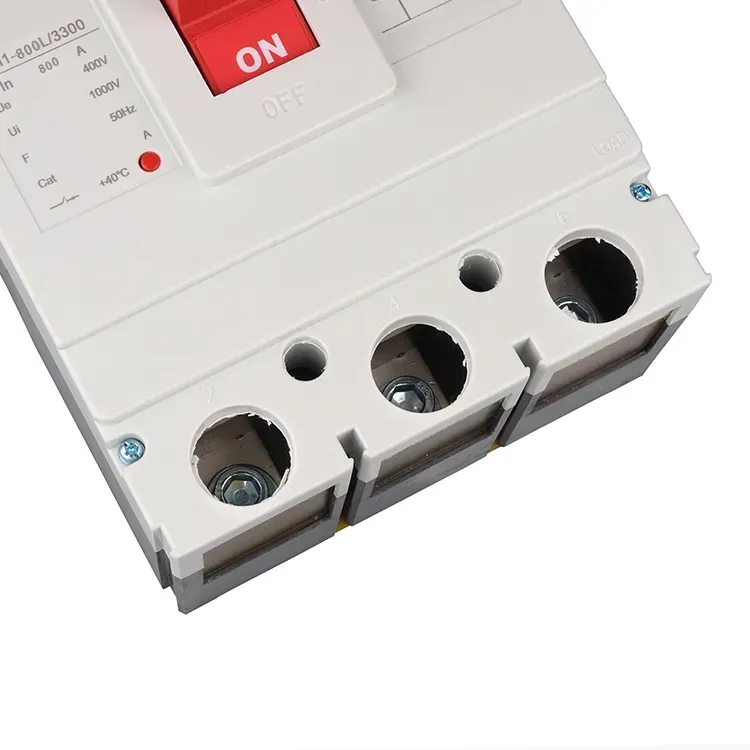

400v 800a suformuotas izoliuoto korpuso grandinės pertraukiklis

400v 800a suformuotas izoliuoto korpuso grandinės pertraukiklis MCCB yra žemos įtampos grandinės pertraukiklis, turintis suformuotą izoliacinį korpusą su oro izoliacija. Jis plačiai naudojamas elektros paskirstymo sistemose, norint nutraukti arba izoliuoti normalias sroves, taip pat gedimų sroves vardiniame diapazone, o tai užtikrina elektros linijų ir įrangos saugumą. 400v 800a suformuoto izoliuoto korpuso grandinės pertraukiklio MCCB vidinė struktūra paprastai apima judančius ir fiksuotus kontaktus, veikimo mechanizmą ir išjungimo elementus, pvz., terminius ir magnetinius išjungiklius. Šie komponentai leidžia 400v 800a suformuotam izoliuoto korpuso grandinės pertraukikliui užtikrinti ir ilgą laiko delsą, ir momentinę apsaugą. Įprasti 400v 800a izoliuoto korpuso grandinės pertraukiklio išjungimo tipai apima tik magnetinius, terminius magnetinius ir elektroninius išjungiklius.

Lietojo izoliuoto korpuso grandinės pertraukiklio apibrėžimas

400v 800a suformuotas izoliuoto korpuso grandinės pertraukiklis MCCB yra tarp miniatiūrinių grandinės pertraukiklių, kurie taip pat vadinami MCB, ir oro grandinės pertraukikliais, kurie pagal talpą ir pritaikymą vadinami ACB. 400 V formos izoliuoto korpuso grandinės pertraukiklis paprastai apima srovės diapazoną nuo 10 A iki 1600 A. Su šiluminiais magnetiniais arba elektroniniais išjungimo blokais, įtaisytais suformuotame korpuse, jis tinkamas apsaugai ir valdymui įvairiuose žemos įtampos paskirstymo sistemos lygiuose.

Liejimo izoliuoto korpuso grandinės pertraukiklis Funkcija ir charakteristikos

Terminiai magnetiniai išjungimo blokai sujungia bimetalinį elementą apsaugai nuo perkrovos su magnetiniu mechanizmu, apsaugančiu nuo trumpojo jungimo. Kita vertus, elektroniniai išjungimo blokai leidžia tiksliau reguliuoti apsaugos nustatymus, paprastai 10–20 % tolerancijos diapazone. Jie ypač naudingi variklių grandinėse, kur 400v 800a suformuotas izoliuoto korpuso grandinės pertraukiklis MCCB turi veikti per dideles įsijungimo sroves, o magnetinio paėmimo lygis dažnai yra dešimt kartų didesnis už vardinę srovę.

Liejimo izoliuoto korpuso grandinės pertraukiklis Taikymas

400v 800a suformuotas izoliuoto korpuso grandinės pertraukiklis MCCB gali būti naudojamas kaip pirminio, antrinio ar tretinio paskirstymo sistemos tiektuvas, taip pat tinkami kaip įeinantys pertraukikliai antriniame ir tretiniame lygmenyse. Jų didžiausia trumpojo jungimo galia, paprastai svyruojanti nuo 36 kA iki 120 kA, yra žymiai didesnė nei miniatiūrinių grandinės pertraukiklių, kurie paprastai yra nuo 6 kA iki 10 kA.

Formuoto izoliuoto korpuso grandinės pertraukiklio pasirinkimo svarstymai

Pagrindiniai veiksniai renkantis MCCB apima rėmo dydį ir vardinę srovę, pvz., 100A arba 250A, išjungimo įrenginio nustatymus, pvz., Ir = 1,2In arba 5In, pertraukimo pajėgumą ir reikiamas išjungimo kreivės charakteristikas, pvz., ilgo ir trumpo laiko delsos funkcijas.

Liejimo izoliuoto korpuso grandinės pertraukiklis Techninis palyginimas

Termomagnetiniai 400v 800a liejimo izoliuoto korpuso grandinės pertraukikliai yra gana paprastos struktūros, bet mažesnio tikslumo, o nuokrypiai yra apie ±20%. Elektroniniai išjungimo blokai, dažnai pagrįsti Rogowski ritės jutikliu, pasižymi geresniu tikslumu ir temperatūros kompensavimu, todėl 400v 800a izoliuoto korpuso grandinės pertraukikliai geriau tinka kritinėms grandinėms arba programoms, kurioms reikalingas atrankinis koordinavimas.

400v 800a liejimo izoliuoto korpuso grandinės pertraukiklio parametras:
