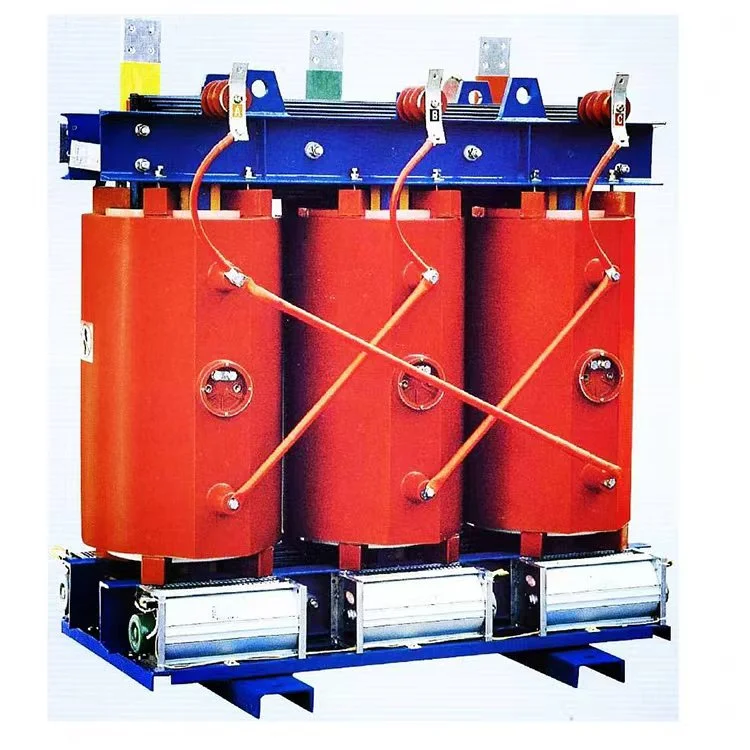

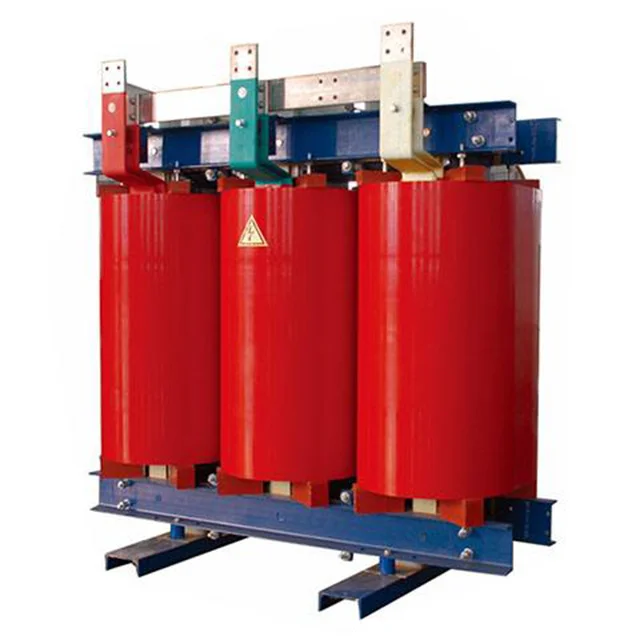

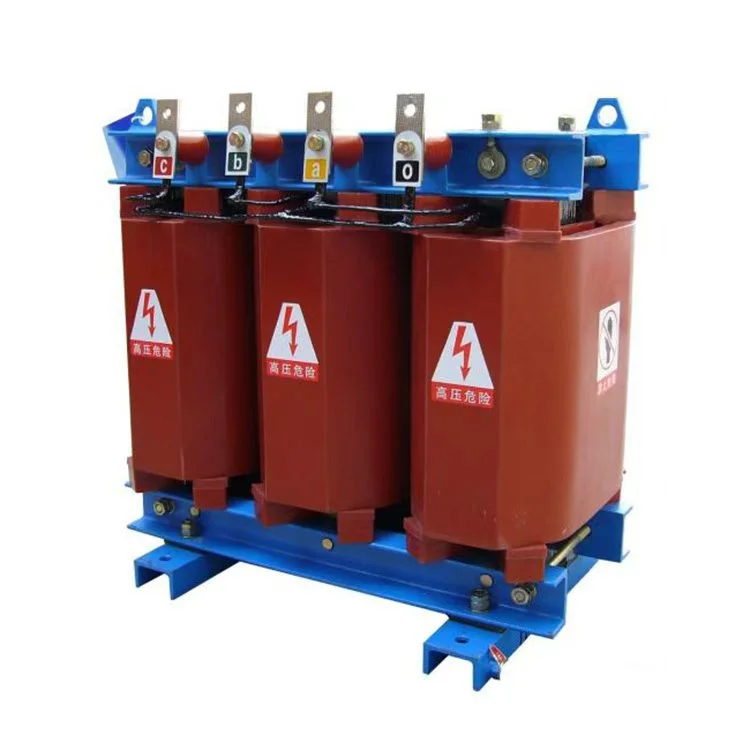

500kva 11kv sauso tipo Nltc paskirstymo transformatorius

Atsižvelgiant į augantį pasaulinį elektros energijos poreikį, 500kva 11kv sauso tipo nltc paskirstymo transformatorius yra plačiai naudojamas tokiose srityse kaip kaimo elektros tinklai, pramonė, prekyba, nauja energija ir viešieji įrenginiai. Didelis jų patikimumas buvo patvirtintas veikiant daugiau nei 50 šalių ir regionų visame pasaulyje. Jie buvo parduoti šalims ir regionams, įskaitant Tanzaniją, Zimbabvę, Ganą, Pietų Afriką, Keniją, Zambiją ir kt.

500kva 11kv sauso tipo nltc paskirstymo transformatoriaus konstrukcinės charakteristikos:

Ritės: ritės suvyniotos variniais laidininkais, suvyniotais viela arba folija, sutvirtintais stiklo pluoštu ir visiškai išlietos epoksidine derva be užpildų, naudojant vakuuminį džiovinimą ir degazavimo procesus. Tai lemia didelį mechaninį stiprumą, stiprų trumpojo jungimo atsparumą ir puikų atsparumą impulsams.

Aukštos įtampos apvijos: pradžios ir pabaigos gnybtai, taip pat tarpiniai srieginiai laidai yra įmontuoti varinėmis veržlėmis. Ši konstrukcija užtikrina gerą standumą, palengvina čiaupo keitimą ir užtikrina tvarkingą bei estetišką išvaizdą.

Šerdis: Šerdis surenkama naudojant aukštos kokybės grūdėtumą orientuotus šaltai valcuotus silicio plieno lakštus su 45 laipsnių kampu visiškai pasvirusiomis daugiapakopėmis jungtimis. 500kva 11kv sauso tipo nltc paskirstymo transformatoriaus paviršius padengtas izoliuojančiu dervos sluoksniu, užtikrinančiu atsparumą drėgmei, rūdžių prevenciją ir triukšmo mažinimą.

Suspaudimo sistema: Elastiniai komponentai naudojami tarp šerdies, tvirtinimo įtaisų ir ritinių, kad ritės būtų nuolat suspaustos ir taip sumažinamas triukšmo lygis.

Aušinimo konstrukcija: 500kva 11kv sauso tipo nltc paskirstymo transformatorius skirtas natūraliam vėsinimui (AN). Visiškai išlietų aukštos ir žemos įtampos apvijų ritės sienelių viduje suformuojami išilginiai vėdinimo kanalai. Papildomai galima montuoti priverstinio oro aušinimo AF įrangos aušinimo ventiliatorius. Naudojant priverstinį aušinimą oru, vardinė išėjimo galia gali būti padidinta 50 %. 40 %, jei vardinė galia 500 kVA ir mažesnė.

Temperatūros stebėjimas: 500kva 11kv sauso tipo nltc paskirstymo transformatoriuje yra BWDK serijos temperatūros reguliatorius. Platininiai atsparumo jutikliai Pt100 įdedami į iš anksto įterptas skylutes žemos įtampos ritės viršuje, kad būtų galima stebėti apvijos temperatūros kilimą. Valdiklis automatiškai paleidžia arba sustabdo aušinimo ventiliatorius ir teikia tokias funkcijas kaip gedimo signalas, perkaitimo signalas ir per didelės temperatūros išjungimas. Šios savybės užtikrina patikimą sausojo tipo transformatoriaus apsaugą nuo perkrovos ir taip padidina jo veikimo saugumą.

Produkto parametrai:

Gamybos įranga

Pusgaminys

Apsauginis korpusas IP21

Transformatoriaus šerdis

Transformatoriaus apvija

Bandymų centras

Vyniojimo dirbtuvės
