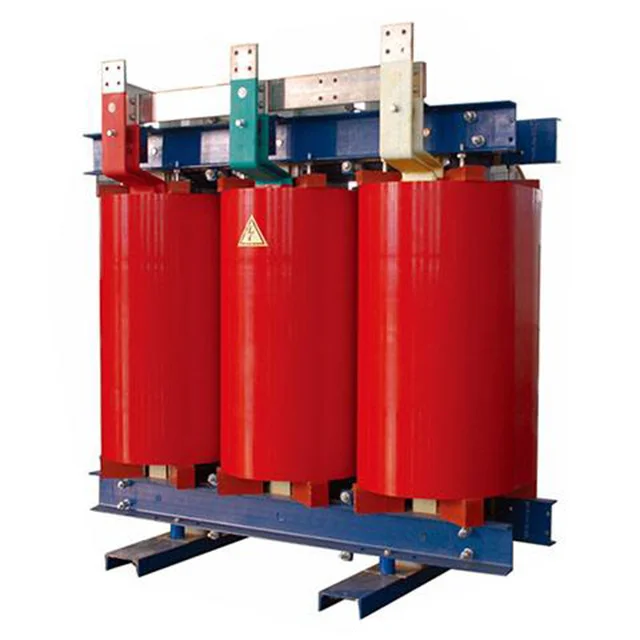

SCB9 1600 kVA 10 kV sauso tipo galios transformatoriaus veikimo principas pagrįstas elektromagnetinės indukcijos dėsniu. Kai kintamoji srovė teka per pirminę transformatoriaus apviją, ji generuoja kintantį magnetinį lauką geležies šerdyje. Pagal Faradėjaus elektromagnetinės indukcijos dėsnį, šis kintantis magnetinis laukas indukuoja elektrovaros jėgą (EMF) antrinėje apvijoje ir taip konvertuoja įtampą. Tiksliau:
Pirminės apvijos srovė sukuria magnetinį lauką: Srovei tekant per pirminę apviją, ji sukuria kintamąjį magnetinį lauką, kuris sukuria magnetinį srautą geležies šerdyje.
Magnetinis srautas sukelia įtampą antrinėje apvijoje: šis magnetinis srautas per geležies šerdį perkeliamas į antrinę apviją, antrinėje apvijoje sukuriant elektrovaros jėgą, kuri savo ruožtu sukuria išėjimo įtampą.
Įtampos konvertavimas: Reguliuojant pirminės ir antrinės apvijų posūkių santykį, galima pasiekti skirtingą įtampos konversiją. SCB9 1600 kVA 10kV sauso tipo galios transformatoriuje posūkių santykis yra fiksuotas. Projektuotojas nustatys tinkamą posūkių santykį pagal pajėgumą ir pirminę įtampą.
Šilumos išsklaidymo principas: kadangi SCB9 1600 kVA 10kV sauso tipo galios transformatoriuje nenaudojama alyvos kaip aušinimo terpės, jie priklauso nuo oro cirkuliacijos, kad šiluma būtų išsklaidyta iš apvijų ir geležinės šerdies. Dėl šios priežasties SCB9 1600 kVA 10 kV sauso tipo galios transformatoriai paprastai yra suprojektuoti su ventiliacijos angomis ir aušinimo briaunomis, leidžiančiomis šilumą išsklaidyti per natūralią oro konvekciją.
|
Vardas |
SCB9 1600 kVA 10kV sauso tipo galios transformatorius |
|
Nominali talpa |
1600kva |
|
Pirminė įtampa |
10KV |
|
Antrinė įtampa |
0,4/0,415 kV |
|
Izoliacinė medžiaga |
Lieta derva |
|
Vektorių grupė |
Dyn11 Yyn0 |
|
Praradimas be apkrovos (P0) |
1200±15 % |
|
Apkrovos praradimas (Pk) @ 120°C |
6200±15 % |
|
Impedanso įtampa (JK) |
4 % |
|
Izoliacijos klasė |
F arba H KLASĖ |
|
Aušinimo būdas |
ONAF ONAF |
|
Dalinis išleidimas |
Mažiau nei 10 vnt |
|
aptvaras |
Su (IP20, šaltai valcuotas plienas arba nerūdijantis plienas) / be |
Per 20 metų transformatorių gamybos patirtį Wenzhou Xifa Electrical Equipment Co., Ltd. neturėjome nė vieno atvejo po pardavimo, kilusio dėl kokybės problemų. Kol transformatorius veikia normaliomis apkrovos sąlygomis, jo tarnavimo laikas yra 25–30 metų.
Jei nėra ilgalaikės perkrovos, mūsų SCB9 1600 kVA 10 kV sauso tipo galios transformatoriui suteikiamas 2 metų garantinis laikotarpis. Jei su transformatoriumi atsirastų kokių nors neįprastų situacijų, mūsų inžinieriai taip pat gali 24 valandas per parą teikti internetines konsultavimo paslaugas.

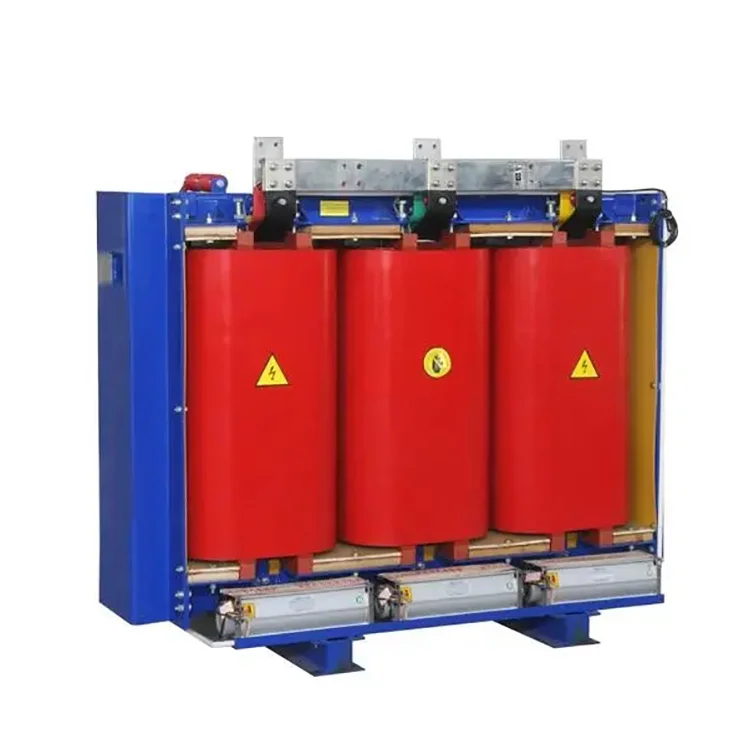

Apsauginis korpusas IP21
Transformatoriaus šerdis

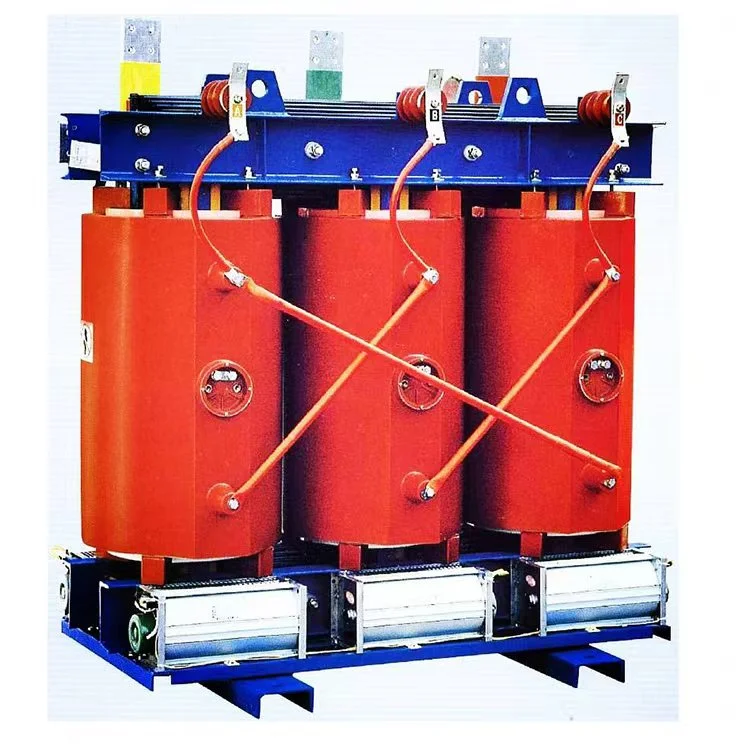

Transformatoriaus apvija
