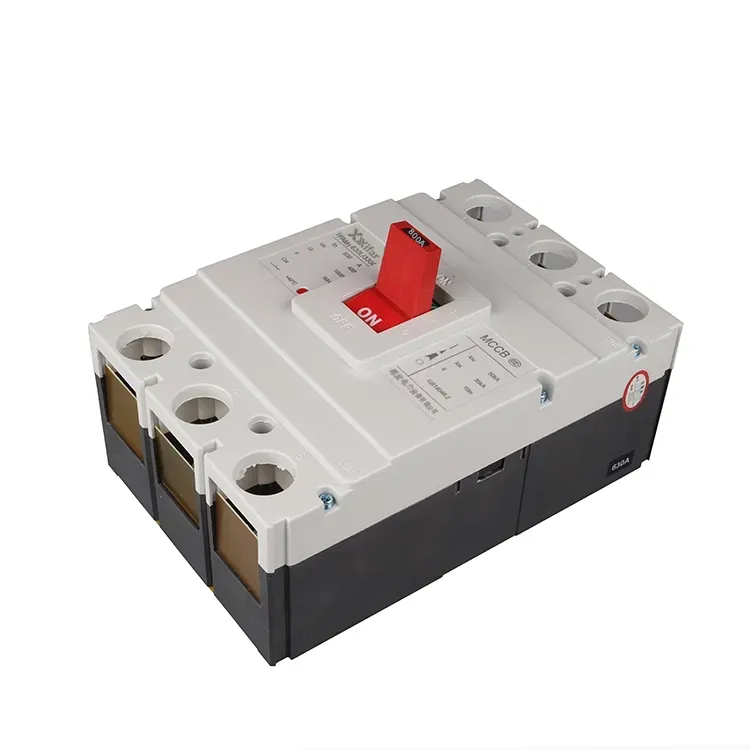

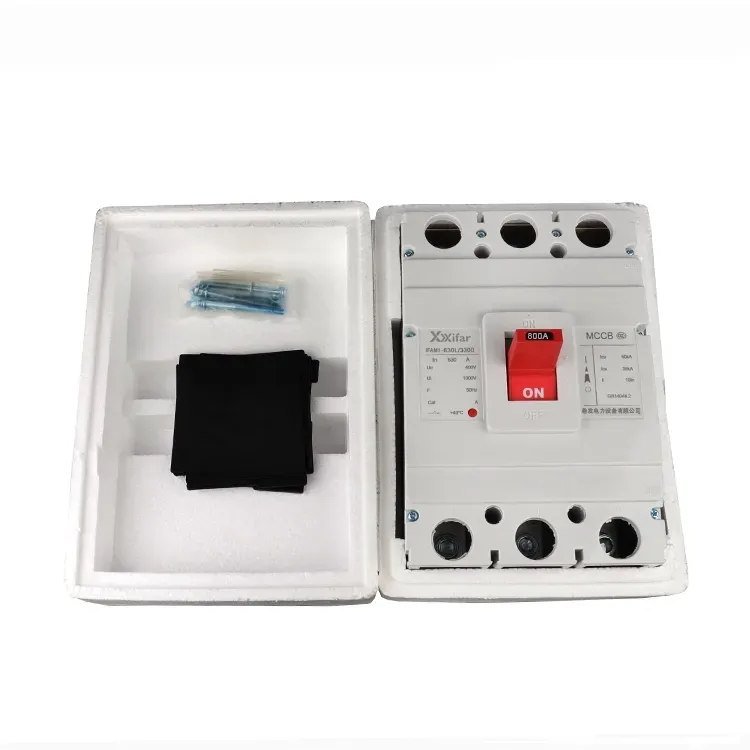

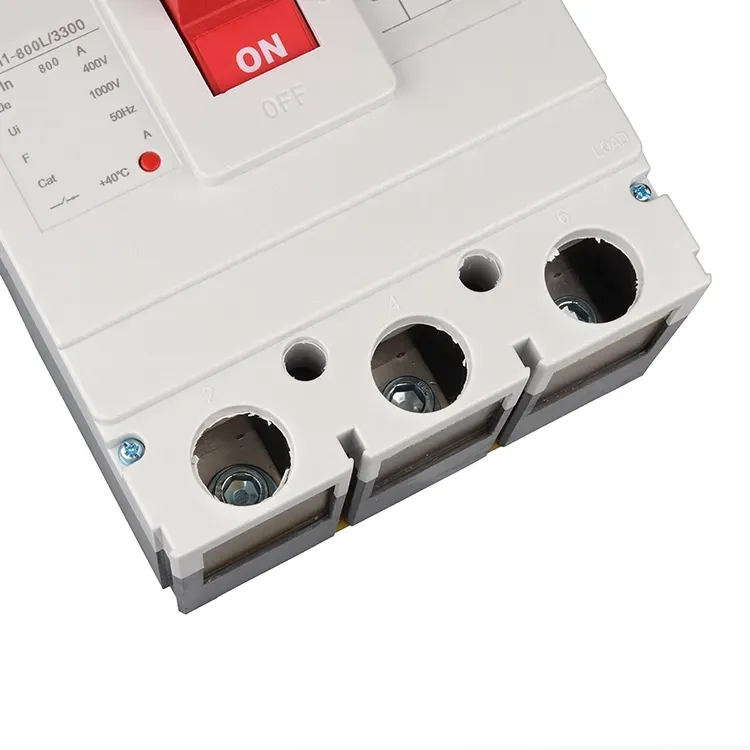

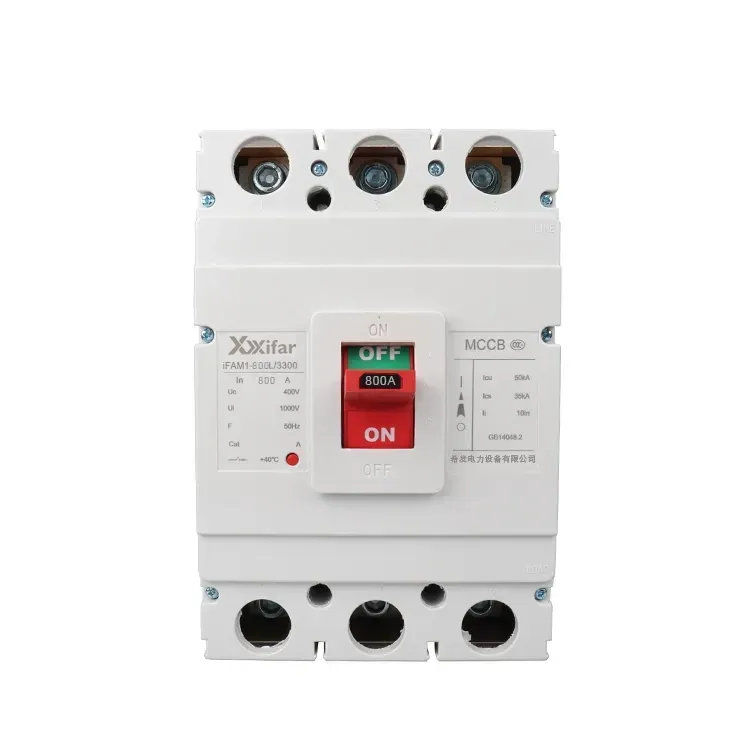

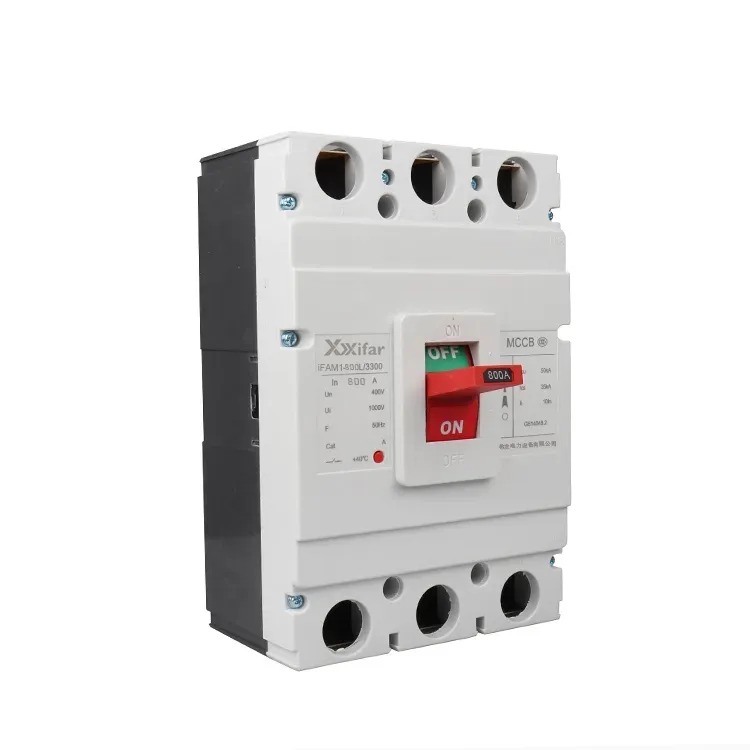

800 A 4 polių elektrinio Mccb formuoto korpuso grandinės pertrauka

800 amperų 4 polių elektrinis mccb formos grandinės pertraukiklis gali aprūpinti terminį magnetinį išjungimo bloką arba elektroninį išjungimo bloką, kad atitiktų skirtingus kliento poreikius. Išplėtimo blokas, pvz., žemos įtampos išjungimo ritė, liekamosios srovės įtaisas ir variklio apsaugos blokas, leidžia 800 amperų 4 polių elektriniam mccb korpuso grandinės pertraukikliui atlikti daugiau funkcijų, kad atitiktų taikymo poreikius. Įvado apsaugos funkcija parodyta taip, kaip nurodyta toliau.

Šiluminio magnetinio suveikimo blokų apsaugos funkcijos:

1. Apsauga nuo perkrovos:

Kai grandinės srovė viršija vardinę vertę, 800 amperų 4 polių elektrinio mccb korpuso grandinės pertraukiklio bimetalinė juostelė įkaista ir susilenkia, o tai įjungia suveikimo mechanizmą. Išjungimo laikas yra atvirkščiai proporcingas srovės kvadratui.

2. Apsauga nuo trumpojo jungimo:

Trumpojo jungimo atveju didelė gedimo srovė sukuria elektromagnetinę jėgą, dėl kurios išjungimo mechanizmas pradeda veikti beveik akimirksniu.

Taigi šiluminės magnetinės 800A 4 polių MCCB paprastai užtikrina dviejų pakopų apsaugą, kuri yra ilgalaikė apsauga ir momentinė apsauga. Jis taip pat vadinamas neselektyviniu tipu.

Elektroninių išjungimo blokų apsaugos funkcijos

1. Apsauga nuo perkrovos:

Mikroprocesorius, esantis 800 amperų 4 polių elektriniame mccb korpuso grandinės pertraukiklyje, nuolat stebi ir skaičiuoja grandinės srovę, kad užtikrintų tikslią apsaugą.

2. Apsauga nuo trumpojo jungimo:

Iš anksto nustatyta 800 amperų 4 polių elektrinio mccb korpuso grandinės pertraukiklio uždelsimas trumpojo jungimo sąlygomis taikomas, kad būtų pasiektas selektyvumas.

3. Apsauga nuo trumpojo jungimo:

Esant rimtoms gedimo sąlygoms, 800 amperų 4 polių elektrinis mccb formuoto korpuso grandinės pertraukiklis nedelsdamas įsijungia, kad izoliuotų grandinę.

4. Apsauga nuo įžeminimo gedimų:

Jis skirtas aptikti ir nutraukti įžeminimo sroves 800 amperų 4 polių elektriniame mccb korpuso grandinės pertraukiklyje.

Taigi, elektroniniai 800A 4P MCCB paprastai suteikia keturių pakopų apsaugą, kuri yra apsauga nuo ilgo uždelsimo, trumpo laiko delsos, momentinė apsauga ir apsauga nuo įžeminimo gedimų. Elektroninis 800A 4P MCCB taip pat vadinamas selektyvaus tipo MCCB.

Papildomos apsaugos funkcijos:

1. Apsauga nuo žemos įtampos:

800 amperų 4 polių elektriniuose mccb korpuso grandinės pertraukikliuose taip pat gali būti įrengtas žemos įtampos išjungiklis, kuris automatiškai išjungia 800 A suformuoto korpuso grandinės pertraukiklį, kai maitinimo įtampa nukrenta žemiau nustatytos slenksčio.

2. Apsauga nuo liekamosios srovės:

Tam tikros versijos, pvz., apsaugos nuo nuotėkio tipai, gali aptikti įžeminimo nuotėkį ir apsaugoti nuo elektros smūgio.

3. Variklio apsauga:

Variklio apsaugos MCCB yra specialiai sukurti variklio grandinėms, dažnai naudojant D tipo išjungimo charakteristikas, kad būtų galima pritaikyti dideles įsijungimo sroves paleidimo metu.

800 amperų 4 polių elektrinio mccb korpuso grandinės pertraukiklio parametras:
