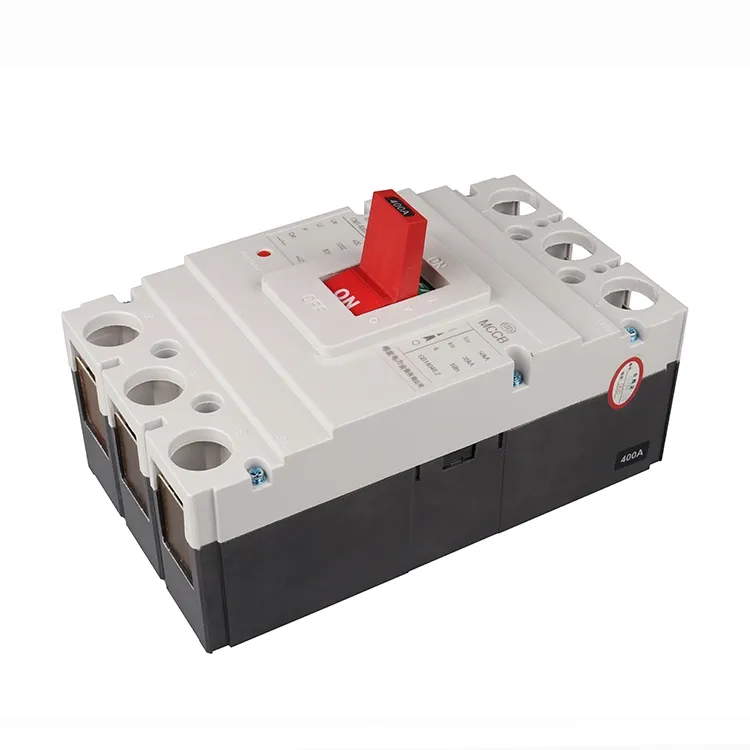

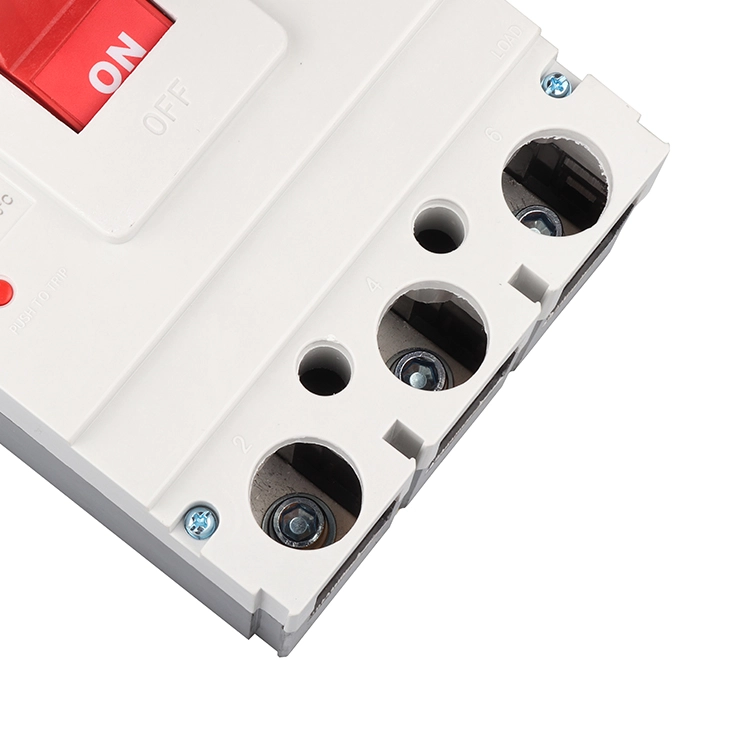

DC 250a 4p Formuotas korpuso grandinės pertraukiklis Mccb elektros instaliacijoje

Dc 250a 4p forminio korpuso grandinės pertraukiklis mccb elektriniuose struktūriniuose komponentuose:

1. Kontaktų sistema:

DC 250a 4p formuoto korpuso grandinės pertraukiklio mccb mazgo kontaktą sudaro judantys ir fiksuoti kontaktai, pagaminti iš vario lydinių. Tai užtikrina pusiausvyrą tarp elektros laidumo ir mechaninio patvarumo. Nuolatinės srovės 250a 4p liejimo korpuso grandinės pertraukiklio mccb paviršiai paprastai yra padengti sidabru, kad būtų užtikrintas geresnis trūkimo pajėgumas. Vardinėmis sąlygomis sistemos mechaninis tarnavimo laikas gali viršyti 20 000 operacijų.

2. Lanko gesinimo kamera:

Nuolatinės srovės 250a 4p forminio korpuso grandinės pertraukiklio mccb lanko kameroje yra metalinių lanko skirstytuvo plokščių, kurios padalija lanką į kelis mažesnius lankus, kad padidėtų lanko įtampa ir paspartėtų išnykimas. Didesnio našumo modeliuose magnetinio išpūtimo technologija taikoma nuolatinės srovės 250a 4p korpuso grandinės pertraukikliui mccb . Elektromagnetinė jėga nukreipia lanką į lanko lataką, kad lankas užgestų maždaug per 10 ms.

3. Veikimo mechanizmas:

dc 250a 4p formuoto korpuso grandinės pertraukiklis mccb yra pasirenkamas su rankine valdymo rankena ir motorizuota nuotolinio valdymo tvarkykle. Mechanizmas sukurtas pagal IEC 60947-2, kad būtų užtikrintas stabilus veikimas aplinkos temperatūros diapazone nuo -20°C iki +40°C.

4. Išjungimo mechanizmas:

Išjungimo sistema paprastai sujungia šiluminę ir magnetinę apsaugą. Šiluminio išjungimo bloke naudojama bimetalinė juostelė, apsauganti nuo perkrovos, kuriai būdinga atvirkštinio laiko srovės charakteristika. Magnetiniame išjungimo bloke naudojamas greito atsako elektromagnetinis mechanizmas. Kai trumpojo jungimo srovė pasiekia iš anksto nustatytą slenkstį, išjungimas gali įvykti maždaug per 5 ms.

5. Suformuotas izoliacinis dėklas

DC 250a 4p forminio korpuso grandinės pertraukiklio mccb korpusas pagamintas iš stiklo pluoštu sustiprinto termoreaktingo plastiko, kuris atitinka UL94 V-0 antipireno reikalavimus. DC 250a 4p formuoto korpuso grandinės pertraukiklio mccb konstrukcija paprastai atitinka IP40 apsaugą, kuri neleidžia patekti į kietus objektus, didesnius nei 1 mm.

dc 250a 4p forminio korpuso grandinės pertraukiklis mccb elektriniame parametre:

Pagrindiniai nuolatinės srovės 250a 4p korpuso grandinės pertraukiklio mccb techniniai parametrai:

1. Vardinė didžiausia trumpojo jungimo pertraukimo talpa (Icu):

Icu reiškia didžiausią trumpojo jungimo srovę, kurią dc 250a 4p forminio korpuso grandinės pertraukiklis gali nutraukti esant ekstremalioms sąlygoms. Įprasti Wenzhou XieFa Electic Power Equipment Co., Ltd. įvertinimai apima 25 kA, 35 kA ir 50 kA, išbandytus esant mažam galios koeficientui, kuris paprastai yra 0,2.

2. Vardinė paslaugos trumpojo jungimo pertraukimo talpa (IC)

Ics rodo dc 250a 4p forminio korpuso grandinės pertraukiklio gebėjimą pakartotinai nutraukti gedimų sroves. Wenzhou XiFA Electic Power Equipment Co., Ltd. gaminamų automatinių jungiklių MCCB paprastai pasiekia bent 75 % Icu. Testavimas apima kelias pertraukimų sekas nurodytais srovės lygiais.

3. Dabartinis ribinis našumas

Naudojant optimizuotą kontaktų dizainą ir lanko valdymą, 250a 4p forminio korpuso grandinės pertraukiklis įmonėje Wenzhou XiFa Electic Power Equipment Co., Ltd gali apriboti didžiausią trumpojo jungimo srovę maždaug 50–70 %. Tai žymiai sumažina mechaninį ir šiluminį įtempimą elektros paskirstymo sistemoje.

250a 4p forminio korpuso grandinės pertraukiklio išjungimo charakteristikų klasifikacija:

A tipas: 2–3 × In: tinka puslaidininkių apsaugai

B tipas: 3–5 × In: bendrosios paskirties, įskaitant personalo apsaugą

C tipas: nuo 5 iki 10 × In: standartinės paskirstymo grandinės

D tipas: 10–20 × In: indukcinės apkrovos, pvz., transformatoriai

K tipas: nuo 8 iki 14 × In: skirta variklio apsauga
