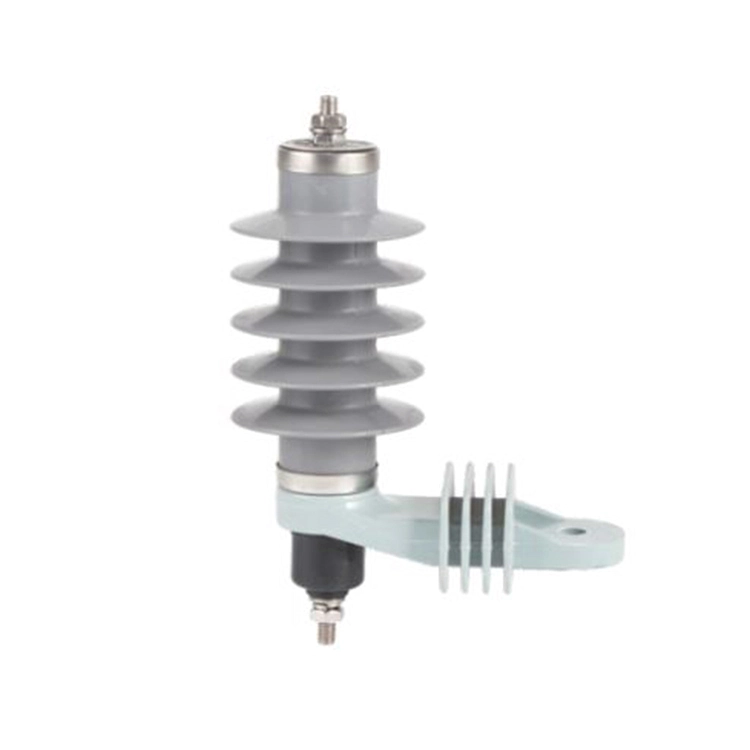

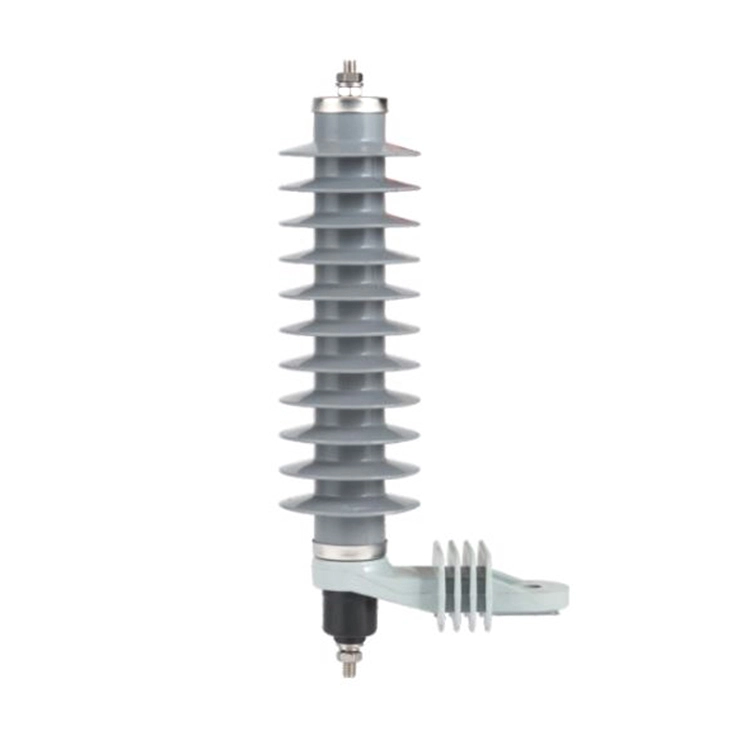

Vidutinės įtampos cinko oksido viršįtampio ribotuvas transformatoriui

ZnO varistorių blokai yra pagrindinis vidutinės įtampos komponentasviršįtampių ribotuvaitransformatoriui. Tai leidžia vidutinės įtampos viršįtampių ribotuvai turėti itin stiprias netiesines voltų amperų charakteristikas, o tai reiškia, kad varža yra itin didelė ir beveik nelaidžia srovės esant galios dažnio įtampai, tačiau esant viršįtampai ji smarkiai sumažėja, todėl srovei tekėti ir iškrauti energiją.

Izoliacinis korpusas turi skėčio sienelės konstrukciją, kad būtų kuo labiau padidintas valkšnumo atstumas. Daugeliu atvejų izoliacinis korpusas naudojamas porcelianui arba silikoninei gumai. Porcelianinis korpusas yra stipresnis mechaniniu stiprumu, kuris plačiai naudojamas 110 kv elektros tinkle, o polimerinis korpusas yra tik 1/5–1/3 porceliano įvorės svorio, kuris plačiai naudojamas 10–66 kv elektros tinkle.

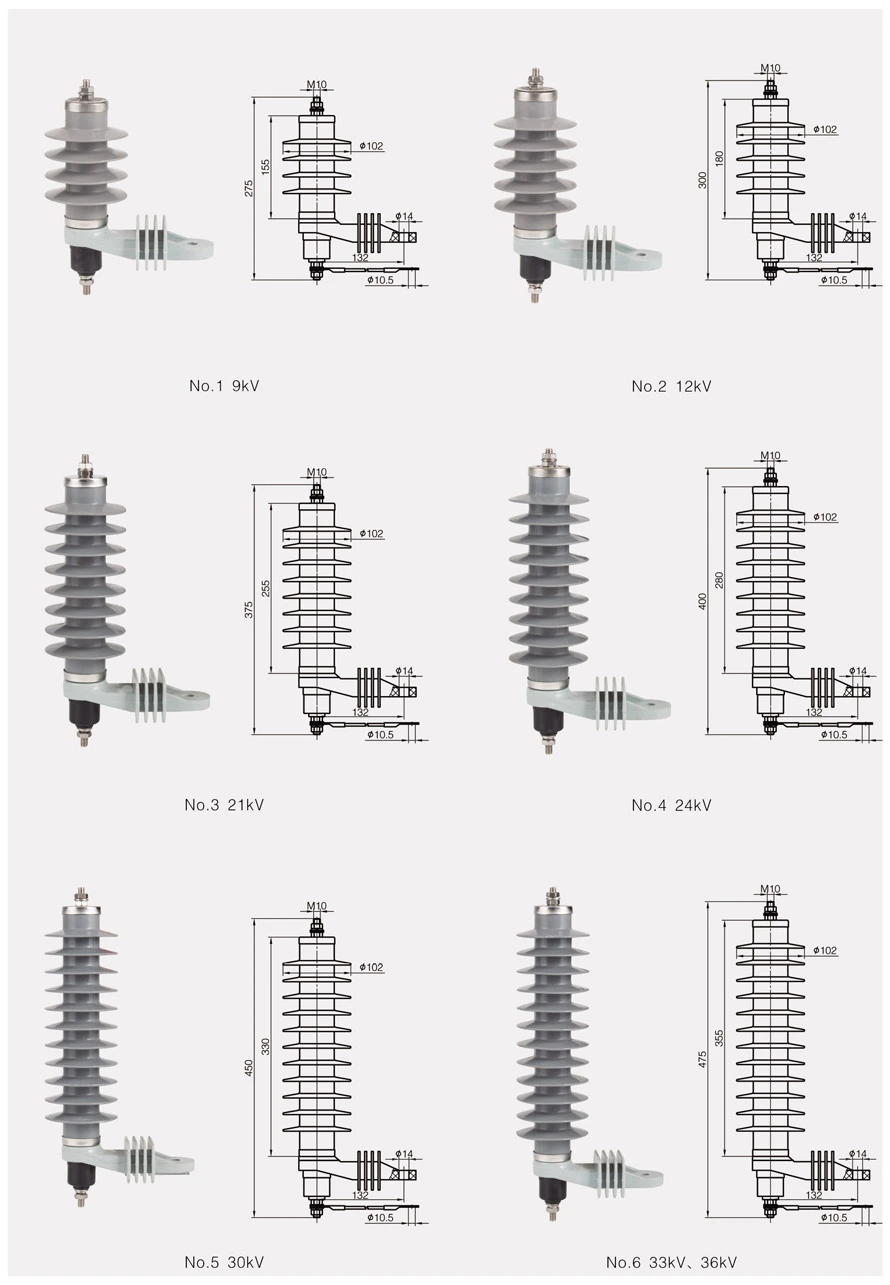

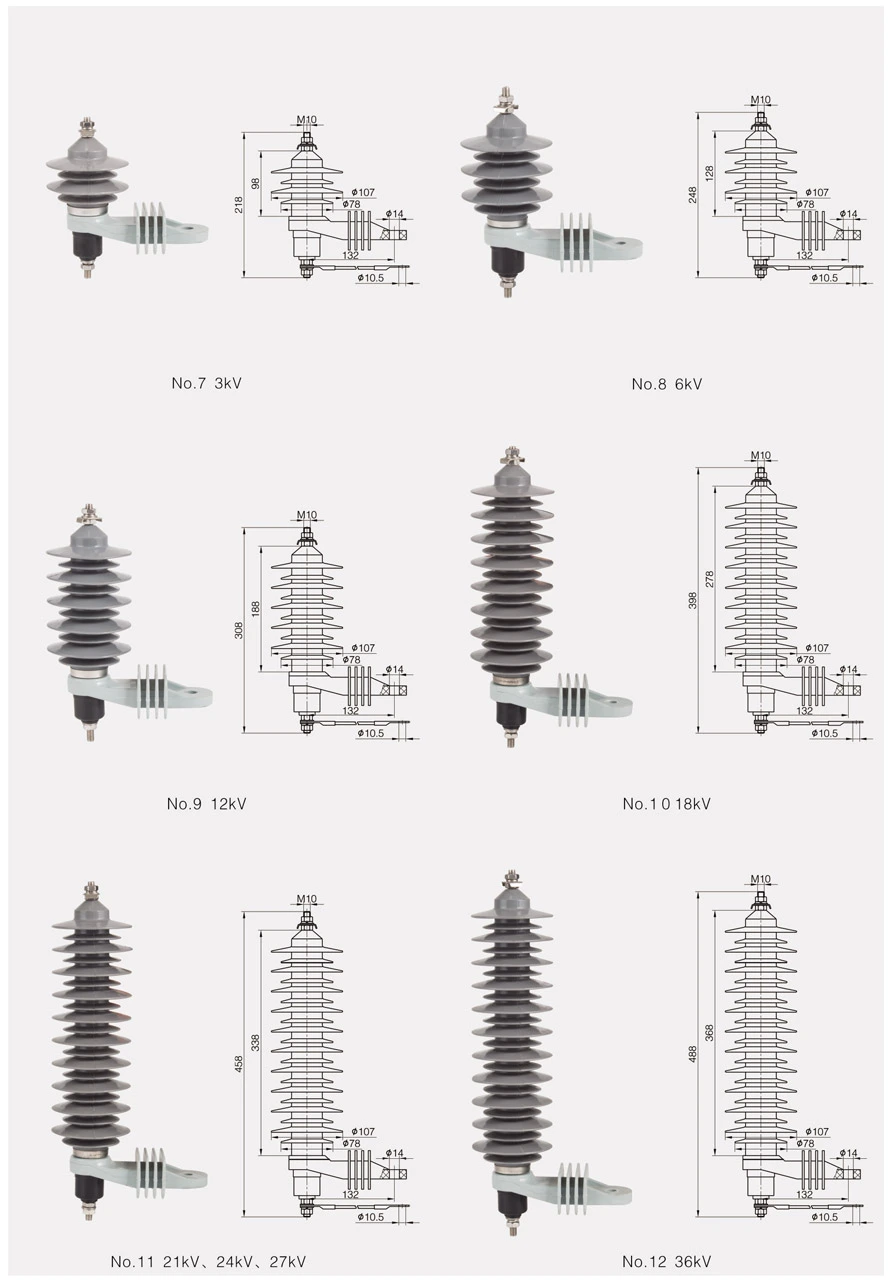

Produkto parametras:

Produkto DUK:

Kl .: Kaip veikia transformatoriaus vidutinės įtampos cinko oksido viršįtampio ribotuvai?

A: Esant normaliai galios dažnio įtampai, ZnO iškroviklis pasižymi itin dideliu atsparumu ir beveik nelaidžia srovės.

Kai atsiranda viršįtampis, varža smarkiai sumažėja, todėl iškroviklis gali atlikti ir saugiai išsklaidyti viršįtampio energiją.

Kl .: Ar galima pritaikyti transformatoriaus vidutinės įtampos cinko oksido viršįtampio ribotuvą?

A: Taip, jie gali būti pritaikyti pagal:

1. Transformatoriaus įtampos klasė;

2. Sistemos konfigūracija ir diegimo tipas;

3. Viršįtampio srovės įvertinimas;

4. Aplinkos sąlygos (tarša, temperatūra, drėgmė).
