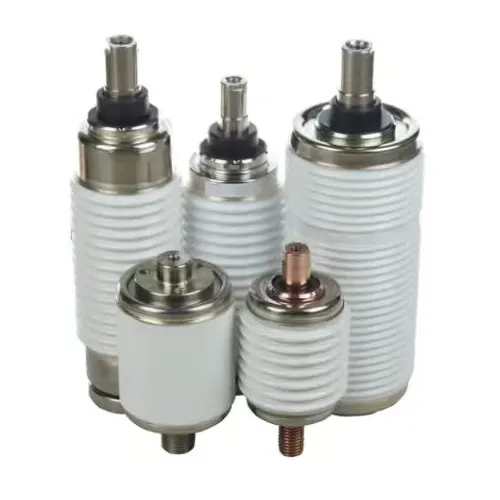

Aukštos įtampos 11kv suformuotas vakuuminis pertraukiklis

Įkurta 2006 m. Kinijoje, Wenzhou Xifa Electric Power Equipment Co., Ltd. daugiau nei 10 metų aktyviai užsiima aukštos įtampos 11kv formuotų vakuuminių pertraukiklių ir vidutinės įtampos paskirstymo sritimi. Siekiant patenkinti rinkos paklausą, šiame gaminyje kaip išorinė izoliacinė terpė naudojama epoksidinė derva, į kurią integruotas vakuuminio pertraukiklio korpusas. Sukurtas kaip pagrindinis komponentas, jis skirtas grandinės pertraukikliams (pvz., VS1, ZN63, VD4), naudojamiems KYN28 ir XGN skirstomuosiuose įrenginiuose. Aukštos įtampos 11kv suformuotas vakuuminis pertraukiklis išnaudoja išskirtines didelio vakuumo terpės izoliacijos ir lanko gesinimo savybes ((su slėgiu, mažesniu nei 10⁻² Pa), srovė gali nutrūkti ir uždaryti grandinę gedimo ar normalios apkrovos sąlygomis.

Siųsti užklausą

Prekės aprašymas

11kv suformuotas vakuuminis pertraukiklis yra Wenzhou Xifa Electric Power Equipment Co., Ltd., specialiai sukurtas atlaikyti atšiaurias oro sąlygas. Jis tinka montuoti ypač sudėtingose aplinkose, pavyzdžiui, pakrantės pastotėse, dideliuose aukščiuose esančiose drėgnose kalnuotose vietovėse, pagalbinėse platformose atviroje jūroje ir kt. Be to, jis atitinka IEC 62271-100 standartą. Turi šiuos techninius akcentus ir pranašumus.

Unikalus „trijų įrodymų“ formavimo procesas:

1. Apsauga nuo kondensato: vidinio oro tarpo pašalinimas kieta izoliacija apsaugo nuo paviršiaus išsiliejimo.

2. Apsaugo nuo deformacijos: suformuota konstrukcija padidina lanko gesinimo kameros mechaninį stiprumą.

3. Apsauga nuo senėjimo: Unikali epoksidinė sistema pasižymi puikiu atsparumu ultravioletiniams spinduliams ir šalčio / karšto temperatūros ciklams, užtikrina ilgalaikį izoliacijos sistemos patikimumą, palaiko 20 metų eksploatavimo laiką lauko spintose.

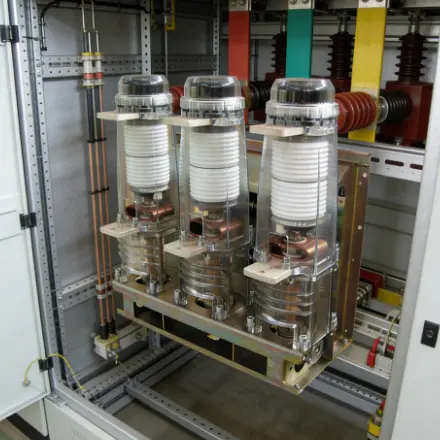

Aukštos įtampos 11kv suformuotas vakuuminis pertraukiklis gali būti naudojamas vidaus vidutinės įtampos skirstomuosiuose spintelėse, lauko stulpuose montuojamuose grandinės pertraukikliuose ir pramoninėse gamyklose. Jis tinka dažnoms operacijoms, trumpojo jungimo nutraukimams ir atšiaurioms aplinkoms, todėl užtikrina maksimalų energijos tiekimo saugumą ir stabilumą.

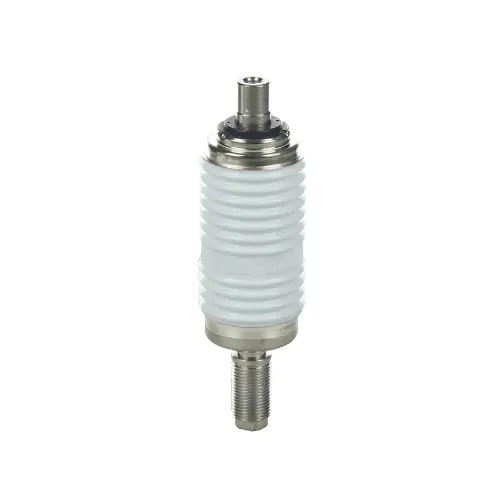

High Voltage 11kv Molded Vacuum Interrupter

Kodėl verta rinktis mus?

1. Mes savo dizainą grindžiame IEC standartu ir nustatome projektavimo tikslą, pagrįstą atšiaurios aplinkos reikalavimais.

2. Yra profesionali ataskaita, kuri patvirtina duomenis apie didelę drėgmę ir atsparumą druskai.

3. Aukšta kokybė ir priimtina kaina bei 24 valandų garantinis aptarnavimas

Atsiliepimai iš kooperatyvo klientų:

Indonezijoje esančioje šiluminėje elektrinėje vietinė drėgmė nuolat viršija 85 %, be to, ją lydi druskos rūkas. Vietiniai gyventojai dažnai kenčia nuo vakuuminio pertraukiklio pažeidimų. Įsigijus Wenzhou Xifa Electric Power Equipment Co., Ltd. aukštos įtampos 11kv suformuotus vakuuminius pertraukiklius, skirtus eksploatuoti 3 metus, jokių gedimų dėl izoliacijos degradacijos ar korozijos neatsirado. Be to, išlaidos buvo sumažintos 20%.

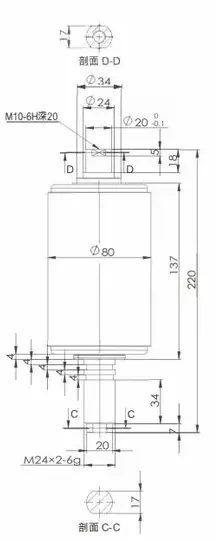

High Voltage 11kv Molded Vacuum Interrupter

Techninis parametras

Nominali įtampa	12 KV
Vardinis dažnis	50/60 H
Nominali srovė	630/1250 A	1250/2000/2500/3150 A
Nominali trumpojo jungimo pertraukimo srovė	20/25 KA	25/31,5/40 KA
Nominali trumpojo jungimo uždarymo srovė	50/63 KA	63/80/100 KA
trumpalaikė atsparumo srovė (4s)	20/25 KA	25/31,5/40 KA
Vardinė didžiausia atsparumo srovė	50/63 KA	63/80/100 KA
Kilpos varža esant vardiniam kontaktiniam slėgiui	≤25 μΩ	≤20 μΩ
Kontaktinė savaiminio užsidarymo jėga	80±40 N	250±50 N
Pertraukimo operacijų skaičius esant vardinei trumpojo jungimo nutraukimo srovei	30 (E2 klasė)	20-30 (E2 klasė)

Produkto DUK:

1 klausimas: kokiu lygiu jūsų izoliacija atitinka IEC standartus? Ar galėtumėte pateikti konkrečias maitinimo dažnio ir žaibo impulsų atsparumo įtampas vertes?

A1: aukštos įtampos 11kv suformuoti vakuuminiai pertraukikliai atitinka 12kV įrangos „bendrąjį izoliacijos lygį“, kaip nurodyta IEC 62271-1. Tipiški parametrai yra šie:

Maitinimo dažnio atsparumo įtampa (1 minutė): 42 kV (į žemę / tarp fazių) / 48 kV (prie pertraukiklio)

Atsparumo smūgiams įtampa (pika): 75 kV (į žemę / tarp fazių) / 85 kV (prie pertraukiklio)

Savo eksporto gaminiams sukūrėme 10–15 % projektavimo maržą, kad užtikrintume saugų veikimą net esant tinklo svyravimams ar atšiaurioms aplinkoms.

2 klausimas: kokius bandymus atliekate prieš gaminiams išvežant iš gamyklos? Kaip galite užtikrinti, kad kiekvienas iš jų, kurį man pristatote, būtų geros kokybės?

A2: Mes įdiegiame 100% tikrinimo sistemą. Prieš išsiunčiant kiekvieną lanko gesinimo kamerą, ji turi išlaikyti šiuos bandymus:

Maitinimo dažnio atsparumo įtampai bandymas: Patikrinkite vidinę izoliaciją ir vakuumo laipsnį.

Atsparumo kilpai bandymas: Užtikrinkite gerą kontaktą.

Magnetinio valdymo vakuuminio matuoklio bandymas: tikrasis išmatuotas vidinis vakuumo lygis (geresnis nei 1,33 × 10⁻³ Pa).

Išvaizdos ir dydžio patikrinimas.

Visi bandymų duomenys bus įrašyti ir archyvuojami, kad būtų galima individualiai atsekti.
