13,8 Kv vienfazis potencialo transformatorius pastotėje

Siekdama pagaminti patikimą 13,8 kv vienfazio potencialo transformatorių pastotėje, Wenzhou XiFa Electric Power Equipment Co., Ltd kaip pagrindinę šerdies medžiagą naudoja aukščiausios kokybės CRGO elektrinį plieną, kad sumažintų nuostolių vertę ir pagerintų tikslumo klasę, o didelio stiprumo emaliuotą varinę vielą kaip pagrindinę ritės medžiagą, užtikrinančią posūkių santykį ir posūkio izoliaciją per tikslią vėjo izoliaciją. Vis daugiau, kiekvienas 13,8 kv vienfazis potencialo transformatorius pastotėje taiko epoksidinės dervos vakuuminio liejimo procesą, kad būtų sukurta bendra sukietėjusi struktūra, kuri nėra lengva sugerti drėgmę ir tinka karštoje, drėgnoje ir dulkėtoje aplinkoje.

Siųsti užklausą

Prekės aprašymas

Produkto savybės:

13,8 Kv vienfazis potencialo transformatorius pastotėje yra skirtas sumažinti pirminę 13,8 kv įtampą iki standartinės antrinės įtampos, pvz., 100 arba 110 voltų. Tada sumažinta įtampa tiekiama į lygiagrečias apvijas, kad būtų galima matuoti prietaisus ir apsaugines reles, todėl pirminės įtampos matavimus galima atlikti netiesiogiai naudojant žemos įtampos prietaisus. Toks požiūris supaprastina prietaisų projektavimą, taupo išlaidas ir užtikrina tiek įrangos, tiek dirbančio personalo saugumą.

13,8 kv vienfazio potencialo transformatoriaus veikimo principas yra toks pat kaip galios paskirstymo transformatoriaus, kurio transformacijos koeficientą lemia apsisukimų skaičius pirminėje ir antrinėje ritėse. Didinant antrinių posūkių skaičių, santykis sumažėja, o didinant pirminių posūkių skaičių – didėja. Svarbu įsidėmėti, kad 13,8 kv vienfazio potencialo transformatoriaus antrinė grandinė darbo metu jokiu būdu neturėtų būti trumpai jungta.

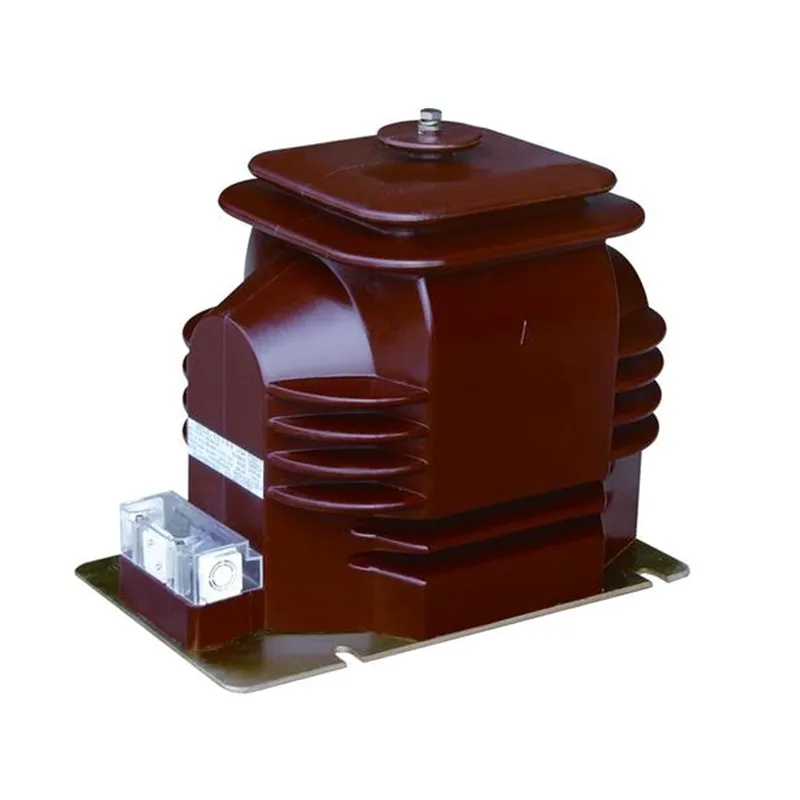

13 8 Kv Single Phase Potential Transformer In Substation

Techninė specifikacija:

Tipas	Vardinės įtampos santykis (kV)	Tikslumo klasė	Tikslumo klasė ir vardinė galia cosΦ=0,8				„Max. Išvestis (VA)
			0.2	0.5	1	6(P)
JDZ11-15	(15/√3)/(0,1/√3)/(0,1/3)	0,2/6P 0,5/6P 1/6P	30	80	150	100	400
JDZ11-20	(20/√3)/(0,1/√3)/(0,1/3)
JDZ11-15	(15/√3)/(0,1/√3)/(0,1/√3)/(0,1/3)	0,2/0,2/6P 0,2/0,5/6P	15	20	N/A	100	2*200
JDZX11-20	(20/√3)/(0,1/√3)/(0,1/√3)/(0,1/3)

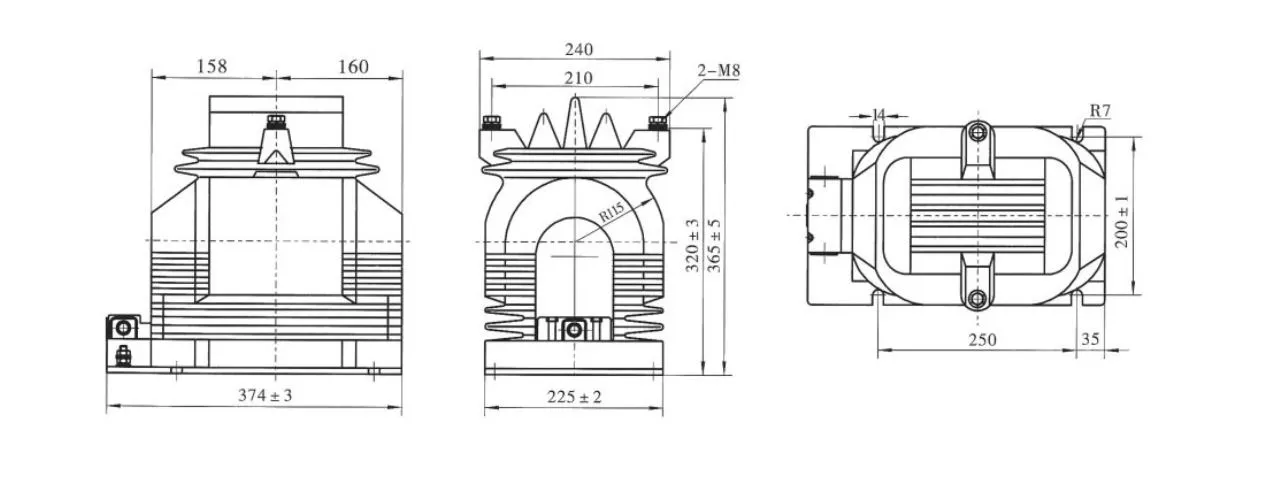

13 8 Kv Single Phase Potential Transformer In Substation

Produkto DUK:

K: Kuo skiriasi 13,8 kv vienfazis potencialo transformatorius nuo 13,8 kv galios transformatoriaus?

A: Nors abu yra įtampą konvertuojantys įrenginiai, 13,8 kv vienfazis potencialo transformatorius skirtas matavimui ir apsaugai, o ne galios perdavimui. Jo vardinė apkrova yra palyginti maža, paprastai išreiškiama VA, o galios transformatoriai apkrauna didesnę apkrovą, kuri skaičiuojama kVA arba MVA.

K: Kokie izoliacijos metodai naudojami 13,8 kv vienfazio potencialo transformatoriuje?

A: Daugumapotencialūs transformatoriaiEsant šiam įtampos lygiui, naudokite epoksidinės dervos liejimo izoliaciją, skirtą vidaus priežiūrai, arba porcelianinius / silikoninius korpusus, skirtus lauko instaliacijai. Kai kuriose konstrukcijose naudojama alyva panardinta izoliacija, siekiant pailginti tarnavimo laiką ir padidinti šiluminę galią.

Klausimas: Kaip pastotėje turi būti prijungtas 13,8 kV vienfazis potencialo transformatorius?

A: Matuojant fazę į žemę, PT pirminis yra prijungtas tarp vienos fazės ir žemės. Trifazėje sistemoje vienfazių PT rinkinys arba trifazis PT blokas gali būti naudojamas išmatuoti linijos į liniją ir linijos į žemę įtampas.

K: Kokios problemos gali kilti naudojant 13,8 kV vienfazius potencialo transformatorius pastotėse?

A: Dažnos problemos yra izoliacijos pablogėjimas, ferorezonansas tam tikromis perjungimo sąlygomis, perkaitimas dėl per didelės apkrovos ir atviros antrinės grandinės sąlygos, kurios gali sukelti pavojingai aukštą įtampą.
