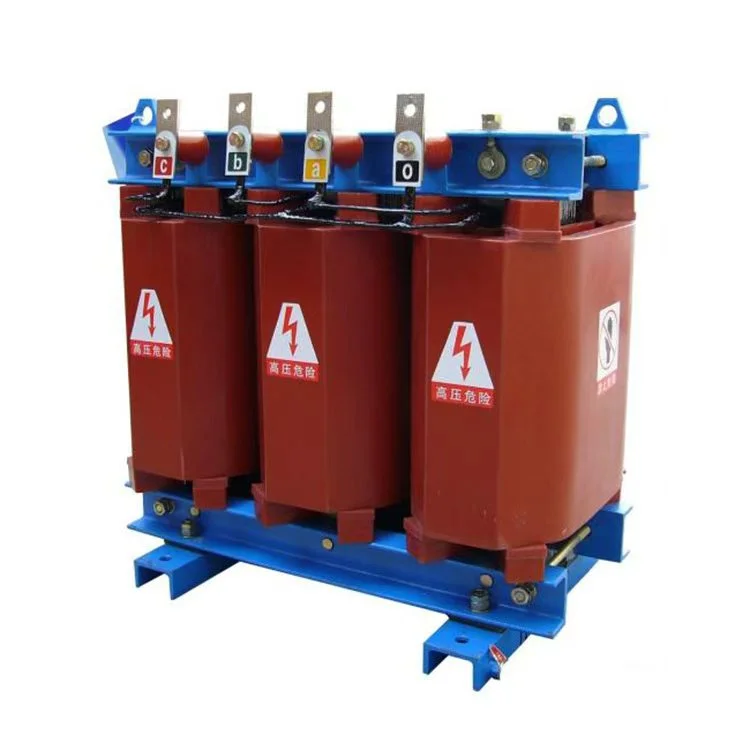

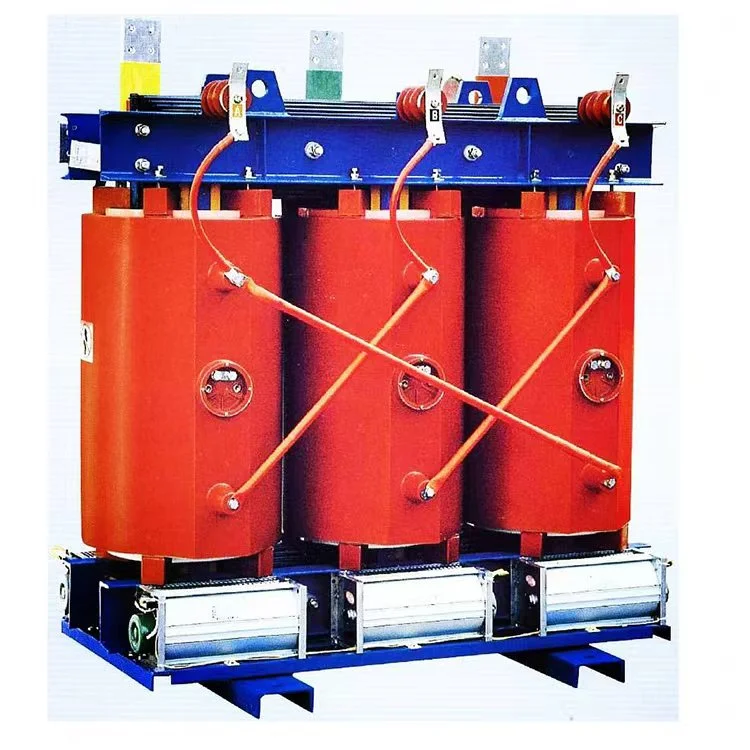

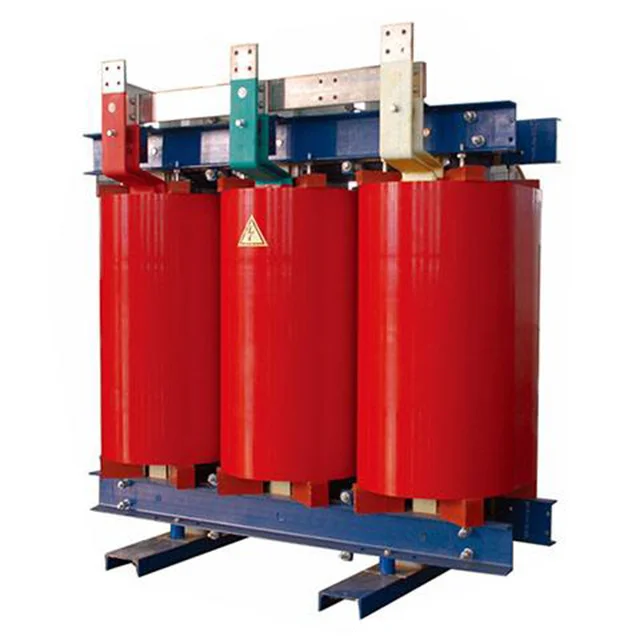

SCB10 3500kVA 11kV 415V sauso tipo transformatorius

SCB10 3500kVA 11kV 415V sauso tipo transformatorius yra didelio našumo lietinės dervos transformatorius, sukurtas patikimam energijos paskirstymui reiklioje aplinkoje. Šis transformatorius, kurio vardinė galia 3500 kVA, pirminė įtampa 11 kV ir antrinė 415 V, užtikrina puikią elektros saugą, mažai priežiūros ir puikias šilumines savybes.

Siųsti užklausą

Prekės aprašymas

Wenzhou Xifa Electrical Equipment Co., Ltd., kaip profesionalus alyvos ir sauso tipo transformatorių gamintojas, sukūrė griežtą gamybos procesą, apimantį pirkimą, gamybą ir galutinį produkto patikrinimą. Mūsų gamykloje gamyklos priėmimo bandymai yra ne mėginių ėmimo procedūra, o privalomas 100 % kiekvieno transformatoriaus patikrinimas. Bandymai atliekami pagal naujausius vidaus ir tarptautinius standartus, naudojant kalibruotą didelio tikslumo testavimo įrangą. Pagrindiniai transformatoriaus elektriniai parametrai, tokie kaip įtampos santykis, varža, nuostoliai ir izoliacijos stiprumas, tikrinami atskirai. Leidimas suteikiamas tik tiems produktams, kurie išlaiko visus be išimties bandomuosius elementus. Ši griežta testavimo sistema yra mūsų techninė garantija pažadui, kad „kiekvienas mūsų pristatomas transformatorius yra patikimas.

SCB10 3500kVA 11kV 415V sauso tipo transformatoriaus gamybos procesas

I.Pagrindinė gamyba

Šerdis yra pagrindinis elektromagnetinės indukcijos kelias, o jos gamybos tikslumas tiesiogiai veikia transformatoriaus veikimą.

1. Pjovimas ir išlyginimas: aukštos kokybės silicio plieno juosta supjaustoma išilgai ir skersai į reikiamo pločio ir ilgio lakštus. Kad būtų išlaikytas geras magnetinis pralaidumas, nupjauti kraštai turi turėti minimalų įdubimą ir didelį matmenų tikslumą.

2. Perforavimas ir krovimas: Supjaustyti silicio plieno lakštai perforuojami (pvz., skylėms) ir sukraunami sluoksnis po sluoksnio pagal brėžinį, kad būtų suformuota visa, kelių pakopų šerdies kojelė.

3. Izoliacijos sandarinimas: Sukrovus epoksidinę dervą, šerdies galas ir paviršius padengiamas šepečiu arba užsandarinamas, kad būtų izoliuota ir apsaugota nuo rūdžių.

II. Ričių gamyba

Tai pati sudėtingiausia ir svarbiausia SCB10 3500kVA 11kV 415V sauso tipo transformatoriaus dalis

gamyba. Tikslas yra sukurti apvijas, kurios neša įtampą ir srovę, ir jas užsandarinti epoksidine derva į tvirtą, izoliuotą struktūrą.

1. Ritės apvija: specialioje vyniojimo mašinoje varinė folija arba varinė viela suvyniojama ant įtvaro, kad susidarytų aukštos įtampos (HV) ir žemos įtampos (LV) apvijos. Apvijos metu tiksliai išdėstoma tarpsluoksnė izoliacija, galinė izoliacija ir laidai.

2. Išankstinis džiovinimas ir formavimas: suvyniota ritė išvaloma ir įdedama į liejimo formą. Tada rinkinys siunčiamas į orkaitę iš anksto išdžiovinti. Šis žingsnis yra labai svarbus; drėgmė turi būti visiškai pašalinta iš ritės, nes dėl likutinės drėgmės po liejimo susidarytų oro kišenės, kurios labai pablogintų izoliacijos savybes.

3. Vakuuminis liejimas: tai pagrindinis procesas, lemiantis produkto naudojimo laiką. Išdžiūvusi ritė jo formoje dedama į vakuuminio liejimo baką, kur ištraukiamas aukštas vakuumas, slėgis gali nukristi žemiau 100 Pa. Tuo pačiu metu sumaišomas ir degazuojamas tikslus epoksidinės dervos, kietiklio ir užpildo (pvz., silicio dioksido miltelių) mišinys. Vakuume mišinys pilamas į formą, užtikrinant, kad jis prasiskverbtų į visus ritės tarpus ir galutiniame produkte nebūtų burbuliukų.

4. Kietinimas aukštoje temperatūroje: po išliejimo forma dedama į kietėjimo krosnį, kad būtų galima kietinti aukštoje temperatūroje. Paprastai naudojama kelių pakopų temperatūros rampa (pvz., nuo 75 °C iki 135 °C laipsniškai). Tai leidžia epoksidinei dervai visiškai chemiškai reaguoti, sudarydama kietą, karščiui atsparią, kietą masę su puikiomis izoliacinėmis savybėmis.

5. Išardymas ir apdaila: po sukietėjimo pelėsis pašalinamas. Ritės paviršius yra šlifuotas, apipjaustytas ir nusklembtas, kad būtų pasiekta lygi apdaila ir tikslūs matmenys, paruošti kitam etapui.

Scb10 3500kva 11kv 415v Dry Type Transformer

Produkto parametrai:

Vardas	SCB10 3500kVA 11kV 415V sauso tipo transformatorius
Nominali talpa	3500kva
Pirminė įtampa	11KV
Antrinė įtampa	415V
Izoliacinė medžiaga	Lieta derva
Vektorių grupė	Dyn11 Yyn0
Apkrovos praradimas (P0)	Remiantis kliento reikalavimu
Apkrovos praradimas (Pk) @ 120°C	Remiantis kliento reikalavimu
Impedanso įtampa (JK)	8 %
Izoliacijos klasė	F arba H KLASĖ
Aušinimo būdas	ONAF ONAF
Dalinis išleidimas	Mažiau nei 10 vnt
