1600 Amp 3 polių Mccb su pagalbiniais kontaktais

„WenZhou XiFa Electric Power Equipment Co., Ltd“ yra patyrusi gamykla, gaminanti ir tiekianti 1600 amperų 3 polių mccb su pagalbiniais kontaktais, kurių trumpojo jungimo galia gali siekti iki 50 kA, kur vis tiek būtų galima užtikrinti tikslią apsaugą, neteisingai įvertinant ir neatmetant jokių veiksmų esant didelei darbinei srovei. Pagalbiniai kontaktai leidžia 1600 amperų 3 polių mccb formuoto korpuso grandinės pertraukikliui atlikti blokavimo valdymo funkciją, kad būtų išvengta netinkamo veikimo, o tuo tarpu paskirstymo plokštėms siūlomas būsenos indikatorius.

Siųsti užklausą

Prekės aprašymas

1600 amperų 3 polių mccb su pagalbiniais kontaktais parametras:

Nominali kadro srovė	1600
Lenkų skaičius	3 polių; 3P; 3 fazė
Nominali darbinė srovė	1000A; 1250A; 1600A
Dažnis	60 Hz arba 50 Hz
Didžiausia trumpojo jungimo pertraukimo galia	50 kA / 70 kA
Aptarnavimo trumpojo jungimo pertraukimo pajėgumas	35 kA / 50 kA
Nominali darbinė įtampa	400 V; 690 V
Nominali izoliacijos įtampa	800V; 1000 V
Mechaninis tarnavimo laikas	10000 kartų
Elektros tarnavimo laikas	2000 kartų
Lanko atstumas	≤100 mm

Size

1600 amperų 3 polių mccb su pagalbiniais kontaktais įvadas:

1600 amperų 3 polių korpuso grandinės pertraukiklis MCCB su pagalbiniais kontaktais yra skirtas automatiškai nutraukti srovę žemos įtampos paskirstymo sistemoje. Kai įvyksta perkrova arba trumpasis jungimas, jis suveikia ir atjungia maitinimo šaltinį.

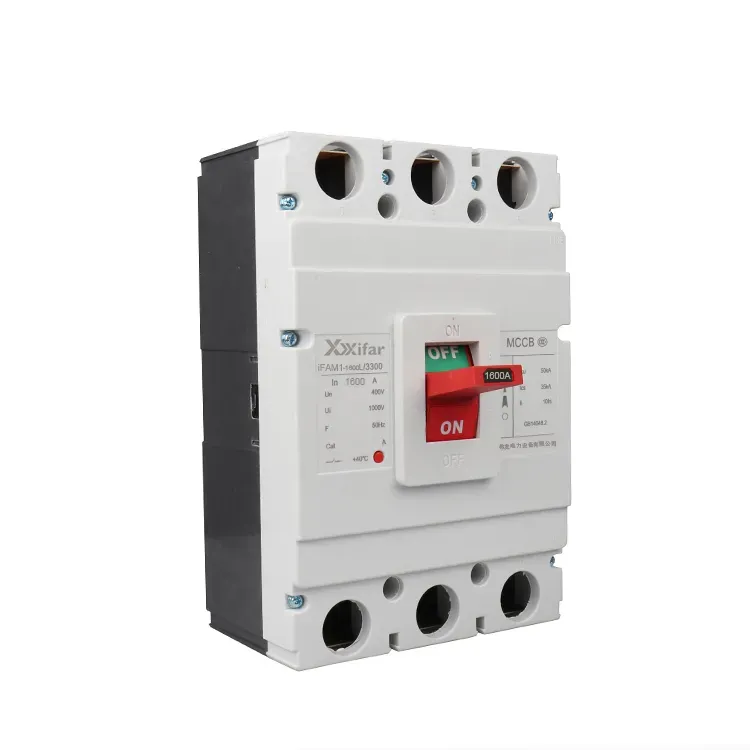

1600 Amp 3 Pole Mccb With Auxiliary Contacts

1600 amperų 3 polių MCCB su pagalbiniais kontaktais naudoja suformuotą izoliacinį dėklą, skirtą atskirti įtampinguosius laidininkus nuo įžemintų metalinių dalių. Įrenginio viduje apsauga daugiausia pasiekiama naudojant terminius ir magnetinius mechanizmus. Perkrovos sąlygomis bimetalinis elementas šiluminiame bloke įkaista ir sulinksta, kai srovė viršija vardinę ribą. Šis judesys įjungia išjungimo mechanizmą, dėl kurio 1600 amperų 3 polių MCCB su pagalbiniais kontaktais rankena persijungia į išjungimo padėtį ir nutraukia grandinę. Trumpojo jungimo atveju staigus srovės padidėjimas sukuria stiprų magnetinį lauką 1600 amperų 3 polių mccb su pagalbiniais kontaktais ritėje. Kai elektromagnetinė jėga įveikia šerdies spyruoklinę jėgą, judanti šerdis yra įtraukiama, varoma išjungimo juosta ir akimirksniu atidaromas pertraukiklis, taip užtikrinant apsaugą nuo trumpojo jungimo.

Plačiąja prasme oro izoliuotus grandinės pertraukiklius sudaro oro grandinės pertraukikliai ACB, liejinio korpuso grandinės pertraukikliai MCCB ir miniatiūriniai grandinės pertraukikliai MCB. Lieto korpuso grandinės pertraukikliai MCCB paprastai turi tris gnybtus, skirtus trijų fazių galiai, kurios darbinė įtampa yra apie 380 V, todėl jie tinka pramoninėms paskirstymo sistemoms ir variklių apsaugai, kurių darbinė srovė yra didesnė nei gyvenamųjų namų poreikis, pvz., 1600 amperų 3 polių mccb su pagalbiniais kontaktais. Priešingai, miniatiūriniai grandinės pertraukikliai paprastai yra skirti vienfazei galiai, kurios darbinė įtampa yra apie 220 V, o darbinė srovė yra santykinai mažesnė nei 3 polių korpuso grandinės pertraukiklis MCCB su pagalbiniais kontaktais. Miniatiūriniai automatiniai jungikliai naudojami pastatų terminalų paskirstymo sistemose. Dėl šios priežasties standartiniai 1600 amperų 3 polių MCCB automatiniai jungikliai nėra skirti įprastiniam naudojimui gyvenamuosiuose namuose.
