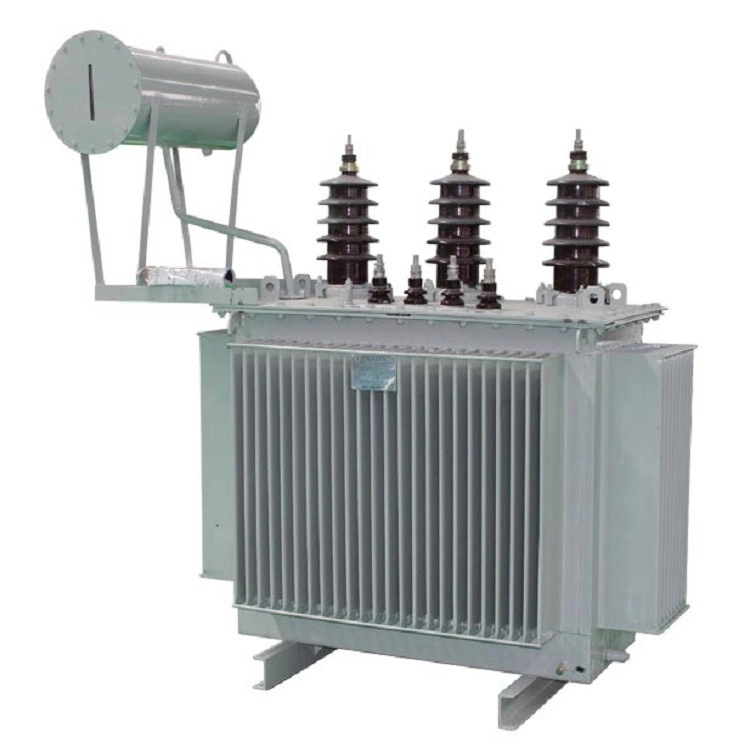

500kva paskirstymo elektros energijos transformatorius

Galios transformatoriai plačiai naudojami elektros paskirstymo pramonėje. 500 kVA modelis yra vienas populiariausių tipų tarptautinėje rinkoje. Siekdama patenkinti rinkos poreikius, Wenzhou Xifa Electric Power Equipment Co., Ltd. pristatė 500kva paskirstymo elektros transformatorių. Šerdis pagamintas iš šaltai valcuoto orientuoto silicio plieno, kuris maksimaliai sumažina geležies nuostolius, o didelio laidumo varinės apvijos užtikrina žemą temperatūros kilimą ir optimizuotą trumpojo jungimo atsparumą. Taigi 500kva paskirstymo elektros energijos transformatorius pasižymi mažais nuostoliais ir energijos taupymo funkcijomis, atitinkančiomis daugumos klientų poreikius.

Siųsti užklausą

Prekės aprašymas

500kva paskirstymo elektros transformatorius turi šiuos pagrindinius privalumus: pažangi izoliacijos technologija, užtikrinanti didesnį saugumą. Mažas triukšmas ir minimalūs priežiūros reikalavimai. Jis yra specialiai sukurtas efektyviam darbui komercinėje ir pramoninėje aplinkoje, jo 500 kVA galia užtikrina ekonomiškumą ir aplinkosauginį veiksmingumą.

Vartotojai gali pasirinkti aliuminio apvijas, kad pasiektų kainos ir efektyvumo pusiausvyrą, arba varines apvijas, kad būtų geresnis laidumas, mažesni nuostoliai ir didesnis atsparumas karščiui.

Temperatūros kilimą galima pasirinkti kaip 150 ℃, 115 ℃ arba 80 ℃. Pastarosios gali pagerinti efektyvumą ir pailginti izoliacijos tarnavimo laiką esant aukštai aplinkos temperatūrai arba nuolatinėms apkrovoms, taip pat gali būti naudojamos medžiagos iki 220 °C ar aukštesnės kokybės.

500kva paskirstymo elektros transformatorių korpusai apima vėdinamus NEMA 1 gaubtus, tinkančius sausoms patalpoms, NEMA 3R korpusus su lietaus nepraleidžiančiais dangčiais, tinkamus naudoti lauke / drėgnoje aplinkoje, ir visiškai uždarus korpusus, tinkamus dulkėms, drėgmei, korozijai ar pavojingoms vietoms.

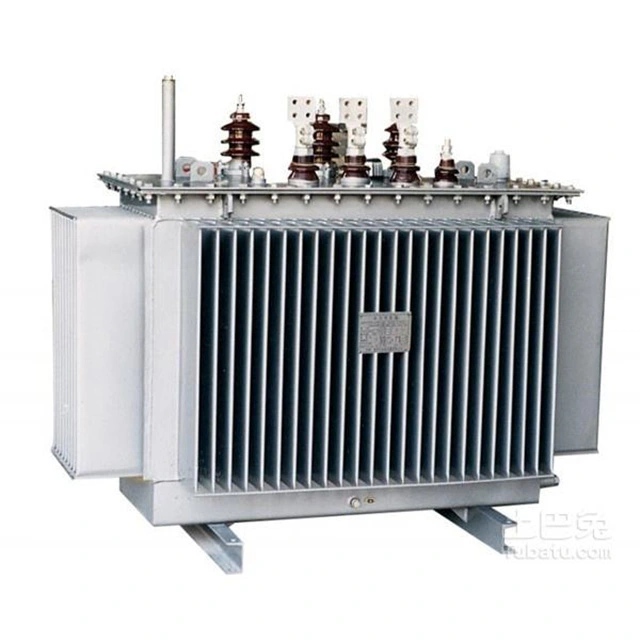

500kva Distribution Electric Power Transformer

Techninis parametras:

Produkto pavadinimas	500kva paskirstymo elektros transformatorius
Aukštas slėgis (KV)	10 KV
Aukšto slėgio čiaupo diapazonas (%)	±5 /±2 × 2,5 %
Žemas slėgis (KV)	0,4 KV
Ryšio simbolis	Dyn11, YNyn0
Pagrindinis praradimas (W)	646–680 W
Apvijos nuostoliai (W)	4,2–6,9 kW
Įspūdinga srovė (%)	≤0,8 %
Trumpojo jungimo varža (%)	nuo 4,5 % iki 6,5 %
Sertifikatai	CE, ISO9001
Temperatūros kilimas (℃)	150 ℃, 115 ℃ arba 80 ℃

Kodėl gi ne naudoti visą silicio plieno gabalą kaip šerdį, užuot perdirbus jį į lakštą?

Taip yra todėl, kad lakštinė šerdis gali sumažinti kito tipo geležies nuostolius „sūkurinės srovės nuostolius“. Kai veikia 500 kva paskirstymo elektros energijos transformatorius, ritėje yra kintamoji srovė, o jos generuojamas magnetinis srautas yra natūraliai kintamasis. Šis kintantis magnetinis srautas sukuria indukuotą srovę geležies šerdyje. Geležies šerdyje sukuriama indukuota srovė cirkuliuoja apskritimo pavidalu plokštumoje, statmenoje magnetiniam srautui, todėl ji vadinama sūkurine srove. Sūkurinės srovės praradimas taip pat sukelia geležies šerdies įkaista.

Siekiant sumažinti sūkurinių srovių nuostolius, 500 kva paskirstymo elektros energijos transformatoriaus geležinė šerdis pagaminta sukraunant tarpusavyje izoliuotus silicio plieno lakštus, kad sūkurinė srovė tekėtų siaura, pailga grandine per mažesnį skerspjūvį, taip padidinant sūkurinės srovės kelio varžą. Tuo pačiu metu silicio pliene esantis silicis padidina medžiagos varžą, kuri taip pat atlieka svarbų vaidmenį mažinant sūkurinę srovę.

500 kva paskirstymo elektros transformatorių šerdims paprastai pasirenkami 0,35 mm storio šalto valcavimo silicio plieno lakštai. Pagal reikiamo šerdies dydį supjaustoma į ilgą lakštą. Teoriškai, norint sumažinti sūkurinę srovę, kuo plonesnis silicio plieno lakštas ir siauresnės persidengiančios lakštų juostos, tuo geresnis efektas. Tai ne tik sumažina sūkurinių srovių nuostolius, sumažina temperatūros kilimą, bet ir taupo silicio plieno lakštų medžiagą.

Tačiau gaminant silicio plieno lakštų transformatorių šerdis, remiamasi ne tik minėtais palankiais veiksniais, nes tokiu būdu pagaminus geležinę šerdį labai pailgės darbo laikas ir sumažės efektyvus geležinės šerdies skerspjūvis. Todėl gaminant transformatorių gyslas iš silicio plieno lakštų, būtina atsižvelgti į konkrečią situaciją, pasverti pliusus ir minusus bei pasirinkti optimalų dydį.
