Elektrinis 3 fazių 10kv 400kva galios transformatorius

Maitinimo ir paskirstymo sistemoje maitinimui ir paskirstymui dažniausiai naudojamos trijų fazių trijų laidų arba trijų fazių keturių laidų sistemos, o 3 fazių 10kv 400kva galios transformatorių gali pagaminti Wenzhou Xifa Electric Power Equipment Co., Ltd., kad atitiktų rinkos poreikius. Tai pati svarbiausia elektros tiekimo ir skirstymo sistemos įranga, kurios funkcija yra padidinti arba sumažinti elektros įtampą sistemoje, kad būtų lengviau racionaliai perduoti, paskirstyti ir naudoti elektros energiją.

Siųsti užklausą

Prekės aprašymas

Elektrinis 3 fazių 10kv 400kva galios transformatorius daugiausia sudarytas iš tokių komponentų kaip šerdis, apvijos, alyvos bakas, aušinimo įtaisas ir apsaugos įtaisas. Visos šerdys turi šerdies tipo struktūrą ir paprastai šerdies tipo struktūroje naudojamas sutampantis surinkimo procesas. Apvijos yra trifazio galios transformatoriaus grandinės dalis.

Trifazio 10kv 400kva galios transformatoriaus aukštos ir žemos įtampos įvorės yra porceliano izoliuoti vamzdeliai su laidininkais. Jie naudojami transformatoriaus pirminės ir antrinės apvijų jungčių ir išvadų galams tvirtinti ir izoliuoti.

Alyvos baką sudaro bako korpusas, bako dangtis, šilumos išsklaidymo įtaisas ir alyvos išleidimo vožtuvas. Pagrindinės jo funkcijos yra integruoti transformatorių į visumą ir užtikrinti šilumos išsklaidymą. Viduje yra apvijos, šerdis ir transformatoriaus alyva.

3 fazių 10kv 400kva galios transformatoriaus alyva ne tik atlieka cirkuliacinio aušinimo ir šilumos išsklaidymo funkcijas, bet ir turi izoliacinį poveikį. Tarp apvijų ir bako korpuso (bako sienelių ir bako dugno) yra tam tikras atstumas, kurį izoliuoja bake esantis alyvos izoliacinis sluoksnis.

Sprogimui atsparus vamzdis, jo funkcija yra užkirsti kelią sprogimui degalų bake. Čiaupų keitiklis naudojamas transformatoriaus apvijų apsisukimų skaičiui keisti, kad būtų galima reguliuoti transformatoriaus išėjimo įtampą. 3 fazių 10kv 400kva galios transformatoriaus įtampą reguliuojantis metodas yra vienos iš jo apvijų čiaupai nustatyti, apvijos apvijų dalis pašalinama arba pridedama, taip keičiant apsisukimų skaičių ir pasiekiamas įtampos santykio keitimo tikslas.

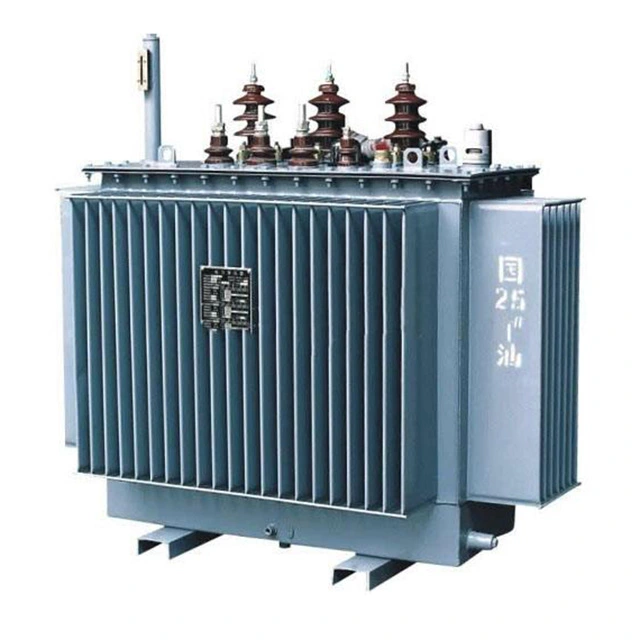

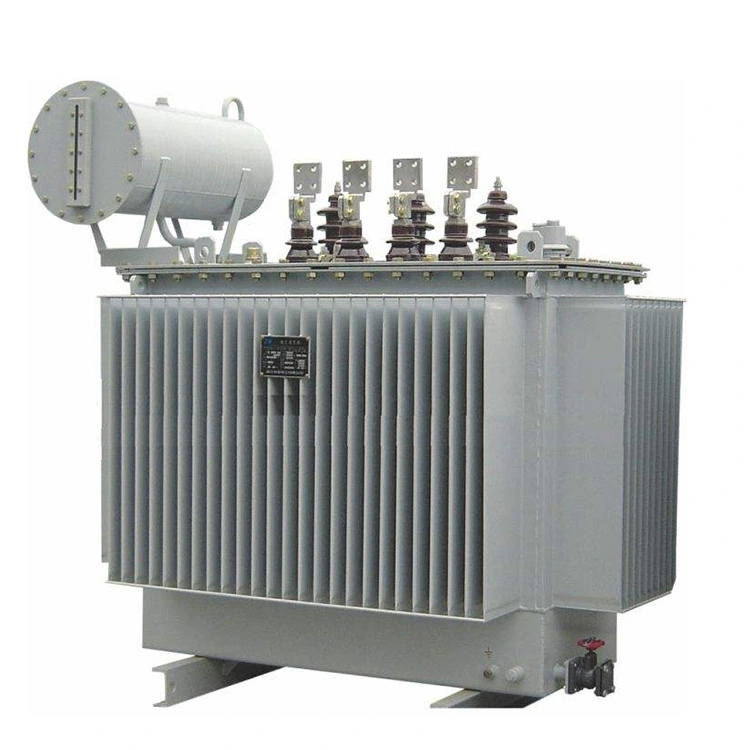

Electric 3 Phase 10kv 400kva Power Transformer

Techninis parametras:

Produkto pavadinimas:	3 fazių 10kv 400kva galios transformatorius
Aukšta įtampa:	10 KV
Žema įtampa:	400 V
Ryšio grupė:	Dyn11 arba Yyn0
Nėra apkrovos praradimo:	≤570W
Apkrovos praradimas:	≤4 600 W
Impedanso įtampa	4 % ~ 6 %
Aušinimo būdas:	ONANAS
Dažnis:	50 Hz / 60 Hz
Apsaugos lygis:	IP00/IP23/IP54

Kl.: Kaip 3 fazių 10kv 400kva galios transformatoriaus šerdis išsklaido šilumą?

A: Įprasto transformatoriaus veikimo metu šerdis generuoja šilumą dėl geležies nuostolių. Kuo didesnis šerdies svoris ir tūris, tuo daugiau šilumos ji gamina. Transformatoriaus alyvos temperatūra, aukštesnė nei 95 laipsniai, yra linkusi senti, todėl šerdies paviršiaus temperatūra turėtų būti kiek įmanoma žemesnė už šią temperatūrą. Tam reikia, kad šerdies šilumos išsklaidymo struktūra greitai išsklaidytų šerdies šilumą. Šilumos išsklaidymo struktūra daugiausia skirta padidinti šerdies šilumos išsklaidymo paviršių. Šerdies šilumos išsklaidymas daugiausia apima šerdies šilumos išsklaidymą alyvos kanalais ir šerdies šilumos išsklaidymą oro kanalu.

Didelės talpos alyvoje panardintuose transformatoriuose alyvos kanalai dažnai nustatomi tarp šerdies sluoksnių, kad būtų sustiprintas šilumos išsklaidymo efektas. Alyvos kanalai yra dviejų tipų: vienas yra lygiagretus silicio plieno lakštams, o kitas yra statmenas plieno lakštams. Pastarasis išdėstymas turi geresnį šilumos išsklaidymo efektą, tačiau struktūra yra sudėtingesnė.

Sauso tipo transformatoriuose šerdis aušinama oru. Siekiant užtikrinti, kad šerdies temperatūra neviršytų leistinos vertės, geležinės šerdies kolonose ir junguose dažnai įrengiami oro kanalai.
