22kv galios transformatorius 1000kva panardintas į alyvą

Wenzhou Xifa Electric Power Equipment Co., Ltd. yra šaltinių gamykla, kuri specializuojasi transformatorių gamyboje, daugelį metų giliai užsiimanti transformatorių gamyba ir prekyba. 22kv galios transformatoriaus 1000kva aliejuje panardintas dizainas naudoja aukštos kokybės silicio plieno lakštus ir šerdis, todėl nuostoliai yra mažesni ir našumas stabilesnis. Jis visiškai atitinka tarptautinius standartus. Tuo pačiu metu siūlome pritaikytus sprendimus ir turime didelį kainos pranašumą tiesioginiam tiekimui iš gamyklos.

Siųsti užklausą

Prekės aprašymas

22kv galios transformatoriaus 1000kva alyva panardinta šerdis yra pagaminta iš aukštos magnetinės sugerties grūdelių orientuotos šaltai valcuotos ferito magnetinės šerdies. Šerdyje yra visiškai pasvirusi laminuotų šerdžių jungties struktūra. Šerdies stulpelis turi kelių lygių pakopinį apskritą skerspjūvį, o jungo ir šerdies skerspjūvio plotas yra toks pat.

22kv galios transformatorius 1000kva panardintas į alyvą, turi alyvą panardintą alyvos baką, sudarytą iš banguotų sienelių. Vidus padengtas dulkėms atspariais dažais, o dažų sluoksnis yra tvirtas. Banguotas šilumos kriauklė turi aušinimo efektą, o jo kietumas gali kompensuoti transformatoriaus alyvos svorio pokyčius, kuriuos sukelia aplinkos temperatūros reguliavimas.

Todėl sandarus transformatorius neturi alyvos rezervuaro, sumažinantis bendrą santykinį transformatoriaus aukštį. Supakavus 22kv galios transformatoriaus 1000kva panardintą alyvą, taikoma vakuuminio alyvos užpildymo apdorojimo technologija, visiškai pašalinama transformatoriuje esanti drėgmė, o transformatoriaus alyva nesiliečia su oru.

Tai veiksmingai apsaugo nuo vandens ir deguonies patekimo į transformatorių ir nuolat blogina transformatoriaus izoliaciją. Tikėtina, kad transformatoriaus alyva pasens, todėl nereikia reguliariai tikrinti alyvos mėginių.

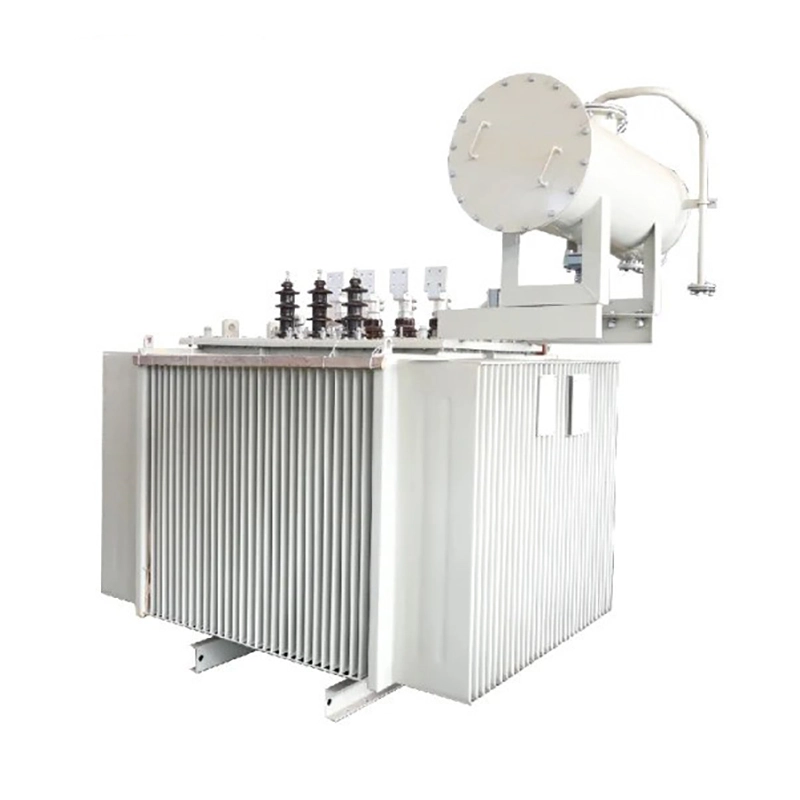

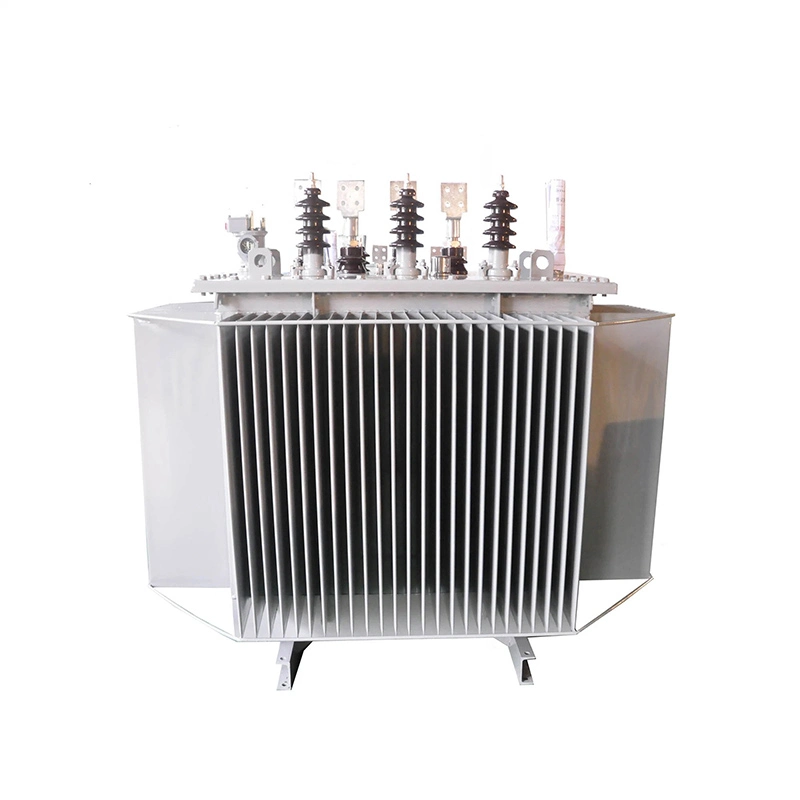

22kv Power Transformer 1000kva Oil Immersed

22kv galios transformatoriaus 1000kva alyvos panardinimo techninis parametras:

Nominali galia:	1000 kva
Pirminė įtampa:	22 kv
Antrinė įtampa:	0,4 kv
Fazių skaičius:	3 fazė
Izoliacijos temperatūros laipsnis:	A klasė (105 °C) / F klasė (155 °C) kaip pasirinktinis pasirinkimas
Po	≤1150 W
Pk 75°C	≤9200 W
Gedimo varža	5 %

Kodėl panardintos 22kv galios transformatoriaus 1000kva alyvos geležinė šerdis įžeminta?

Kai galios transformatorius veikia normaliai, geležinė šerdis turi turėti patikimą įžeminimo tašką. Be įžeminimo, slankioji įtampa tarp geležies šerdies ir žemės sukeltų pertraukiamą iškrovą tarp geležies šerdies ir žemės. Kai geležinė šerdis yra įžeminta tik viename taške, galimybė ant geležies šerdies susidaryti plūduriuojantį potencialą pašalinama. Tačiau kai geležies šerdyje yra daugiau nei vienas įžeminimo taškas, netolygus potencialas tarp geležies šerdies sudarys cirkuliuojančią srovę tarp įžeminimo taškų, o tai sukels perkaitimą keliuose geležies šerdies įžeminimo taškuose. Dėl to gali atsirasti daugiataškis įžeminimo gedimas, kai užtrumpėja geležies šerdis, dėl to gali padidėti geležies nuostoliai, o tai labai pablogina transformatoriaus veikimą ir normalų veikimą, o dėl didelio dujų poveikio gali net sugesti.

Sudegusi ir ištirpusi vietinė geležies šerdis gali sukelti trumpąjį jungimą tarp geležies drožlių, padidinti geležies nuostolius ir rimtai paveikti transformatoriaus veikimą bei normalų veikimą, todėl norint taisyti reikia pakeisti geležies šerdies silicio plieno lakštus. Todėl 22kv galios transformatoriaus 1000 kva alyvos panardinimas neleidžiama turėti kelių įžeminimo taškų; jis gali turėti ir turi turėti tik vieną įžeminimo tašką.
