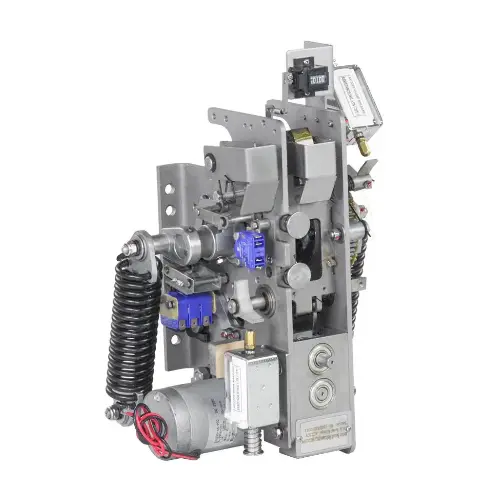

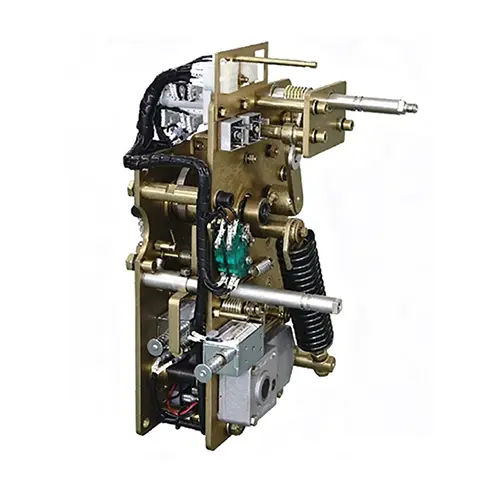

Pagrindinis vakuuminio grandinės pertraukiklio spyruoklinio įkrovimo veikimo mechanizmo principas yra spyruoklės energijos kaupimas, sulaikymas ir atleidimas, kad būtų galima greitai ir patikimai perjungti.
Energijos kaupimas: variklis suspaudžia / ištempia uždarymo spyruoklę per krumpliaračius ir kumštelius, paversdamas elektrą elastingu potencialu; ribiniai jungikliai sustabdo variklį, kai jis visiškai įkrautas.
Energijos sulaikymas: fiksatoriai / reketai užfiksuoja spyruoklę budėjimo režimu, paruoštą aktyvavimui.
Energijos išleidimas: gavus komandą, užraktas atleidžiamas, o spyruoklės energija varo kontaktus, kad jie užsidarytų (prijungtų grandinę) arba atsidarytų (gesintumėte lanką ir nutrauktumėte maitinimą).
| Parametrai | Vienetai | Techniniai parametrai |
| Uždarymo išėjimo energija | J | 85-120 |
| Mechanizmo uždarymo ir atidarymo išėjimo kampas | o | 42-46 |
| Pagalbinio jungiklio kontakto logaritmas | 一 | 6K6B |
| Eigos jungiklio kontakto logaritmas | 一 | 2K2B |
| Variklio įkrovimo laikas | S | <10 |
| Valdomas įkrovimo momentas | N ·m | <20 |
| Variklio galia | W | 40 (AC / DC 220 V / 110 V) |
| Uždarymo elektrinio magneto varža (DC) | Ω | 130 (220 V) / 33 (110 V) |
| Uždarymo elektrinio magneto varža (AC) | Ω | 56 (220 V) / 10,3 (110 V) |
| Atidarymo elektrinio magneto varža (DC) | Ω | 105 (220 V) / 33 (110 V) |
| Atidarymo elektrinio magneto varža (AC) | Ω | 39 (220 V) / 10,3 (110 V) |
| Mechanizmo ištvermė | Ts | 10000 |
1. Greitas ir patikimas: varikliu varomas energijos kaupimas baigiamas per <10 s, o momentinis energijos išleidimas užtikrina tikslų ir greitą perjungimą (atidarymo laikas <30 ms).
2. Dvigubas veikimas: palaiko tiek elektrinį, tiek rankinį energijos kaupimą / įjungimą, garantuojantį veikimą net ir nutrūkus elektrai.
3. Ilgas tarnavimo laikas: Tvirta mechaninė konstrukcija atlieka iki 10 000+ operacijų ir stabiliai veikia esant trumpojo jungimo jėgoms.
4. Saugus ir stabilus: Užrakinimo mechanizmai apsaugo nuo atsitiktinio atleidimo, o suderintas mechaninis-elektrinis valdymas užtikrina, kad nebūtų netinkamo veikimo.
5. Maža priežiūra: Modulinė konstrukcija supaprastina dalių keitimą, sumažina prastovos laiką ir eksploatavimo išlaidas.
● Prieš montuodami patikrinkite išvaizdą ir dalis, ar nepažeistos, ir įsitikinkite, kad modelis ir parametrai atitinka.
● Tvirtai pritvirtinkite mechanizmą ant pertraukiklio korpuso pagal surinkimo brėžinį, užtikrindami koncentriškumą ir tvirtą sujungimą.
● Teisingai sureguliuokite švaistiklį, eigą ir ribinę padėtį, kad būtų užtikrintas stabilus ir lankstus veikimas.
● Tinkamai prijunkite valdymo grandinę ir po vieną išbandykite rankinį energijos kaupimą, elektros energijos kaupimą, uždarymo ir atidarymo funkcijas.
● Reguliariai tikrinkite tvirtinimo detales, kad jos neatsipalaiduotų, o mechanizmas turi būti švarus ir sausas.
● Sutepkite besisukančias ir besitrinančias dalis, kad užtikrintumėte sklandų veikimą.
● Patikrinkite, ar spyruoklės, ritės, pagalbiniai jungikliai ir laidai nėra įkaitę arba nepažeisti.
● Reguliariai tikrinkite veiksmų veikimą, kad užtikrintumėte patikimą atidarymą ir uždarymą.
● Laiku pakeiskite susidėvėjusias dalis ir saugokite visus techninės priežiūros įrašus.
● Teikiami nemokami mokymai internetu / vietoje, apimantys tokius aspektus kaip montavimas ir paleidimas, kasdienė priežiūra ir gedimų diagnostika, padedantys kliento eksploatavimo ir priežiūros komandai greitai įgyti veiklos įgūdžių.
● Per 12 mėnesių nuo įrangos priėmimo ir kvalifikavimo vietoje datos.Garantijos laikotarpiu pagrindiniai komponentai, kurie nėra pažeisti dėl žmogiškųjų veiksnių (pvz., energijos kaupimo variklis, uždarymo ir atidarymo ritė, spyruoklė, pagalbinis jungiklis ir kt.), bus pateikiami pakeisti ir taisyti.
