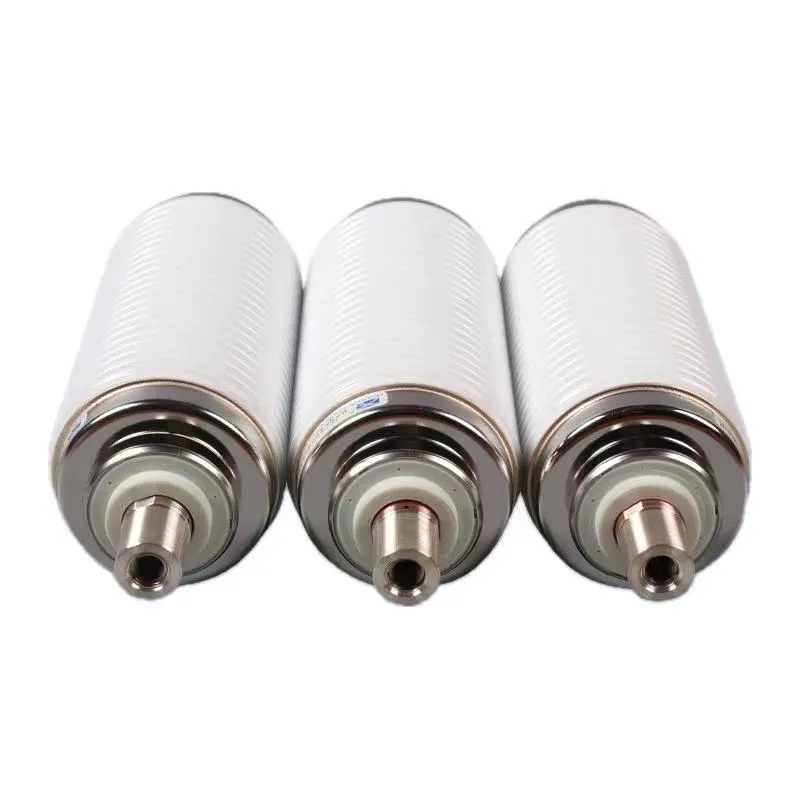

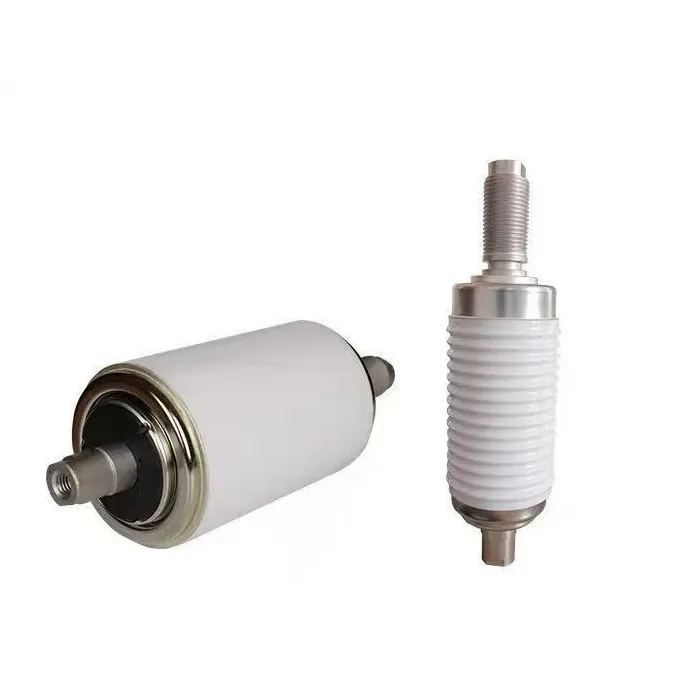

11kv 25ka Vcb vakuuminio butelio pertraukiklis

11kv 25ka vcb vakuuminio butelio pertraukiklis yra pagrindinė vidutinės įtampos vakuuminių grandinės pertraukiklių lanko gesinimo sudedamoji dalis, plačiai naudojama 11kV elektros paskirstymo sistemose. Jame yra visiškai sandarus keraminis apvalkalas su CuCr50 lydinio kontaktais ir didelio vakuumo (≤5 × 10⁻⁴ Pa) lanko gesinimo terpė, pasižyminti kompaktiška struktūra, lengvu svoriu ir puikiomis izoliacinėmis savybėmis. Nominali trumpojo jungimo pertraukimo srovė yra 25 kA, vardinė srovė svyruoja nuo 630 A iki 2000 A, o mechaninė eksploatavimo trukmė viršija 10 000 operacijų, atitinka IEC 62271-100 standartus, tinka patalpų skirstomiesiems įrenginiams pramoniniuose ir elektros paskirstymo scenarijuose.

11kv 25ka vcb vakuuminio butelio pertraukiklio veikimo principas pagrįstas gesinimu vakuuminiu lanku: uždarant judantį kontaktą valdymo mechanizmas varo, kad susisiektų su statiniu kontaktu, suformuojant srovės kelią. Atidarant kontaktai atsiskiria, kad susidarytų lankas, kuris greitai atšaldomas ir užgęsta dėl mažo dalelių tankio vakuume, akimirksniu atkuriant dielektrinį stiprumą. Eksploatacijos metu ekranavimo sistema sugeria lanko energiją, kad išvengtų metalo garų nusodinimo, o nerūdijančio plieno silfonas užtikrina sandarumą kontaktinio judėjimo metu, užtikrinant stabilų ir patikimą elektros sistemos darbą.

Privalumai:

Didelė pertraukimo galia: patikimai nutraukia 25 kA trumpojo jungimo srovę, atitinkančią IEC 62271-100 standartus.

Greitas ir stabilus: lankas užgęsta per milisekundes; nėra pakartotinio uždegimo; dielektriko atkūrimo greitis yra neprilygstamas.

Ilgas tarnavimo laikas ir mažai priežiūros reikalaujantys: CuCr kontaktai mažai susidėvi; mechaninis tarnavimo laikas ≥10 000 operacijų; beveik nereikalaujantis priežiūros.

Saugus ir ekologiškas: nėra alyvos/dujų; nėra sprogimo/gaisro pavojaus; lankas neatidengtas; mažas triukšmas ir nulinė tarša.

Kompaktiškas ir patikimas: mažas dydis, lengvas svoris, geras pritaikymas patalpų skirstomiesiems įrenginiams; stabilus veikimas atšiauriomis sąlygomis.

DUK

Klausimas: Kaip įdiegti ir prižiūrėti 11kv 25ka vcb vakuuminio butelio pertraukiklį?

A: Pirma, įdiekite vertikaliai VCB ir užtikrinkite koncentriškumą su veikimo mechanizmu.

Antra, venkite mechaninio smūgio ir būkite švarūs / sausi montavimo metu.

Galiausiai, nereikia jokios vidinės priežiūros; pakeisti, kai kontaktų nusidėvėjimas viršija ribą (≤3 mm).

Reguliariai tikrinkite izoliaciją ir sandarumą; laikykitės gamintojo bandymų ciklų.

K: Ar jis suderinamas su 12 kV maitinimo sistemomis?

A: Taip, tai visiškai suderinama. Nominali įtampa yra 11 kV, kuri yra sukurta taip, kad atitiktų 12 kV elektros energijos paskirstymo sistemą, atitinkančią faktinius daugelio vidutinės įtampos scenarijų taikymo poreikius.

Kl .: kokia kontaktinė medžiaga naudojama ir kokie jos pranašumai?

A: Jame naudojami CuCr50 lydinio kontaktai, kurių privalumai yra mažo susidėvėjimo, stipraus atsparumo lankui ir ilgo tarnavimo laiko pranašumai, užtikrinantys stabilų trūkimą net esant 25 kA trumpojo jungimo srovei.
