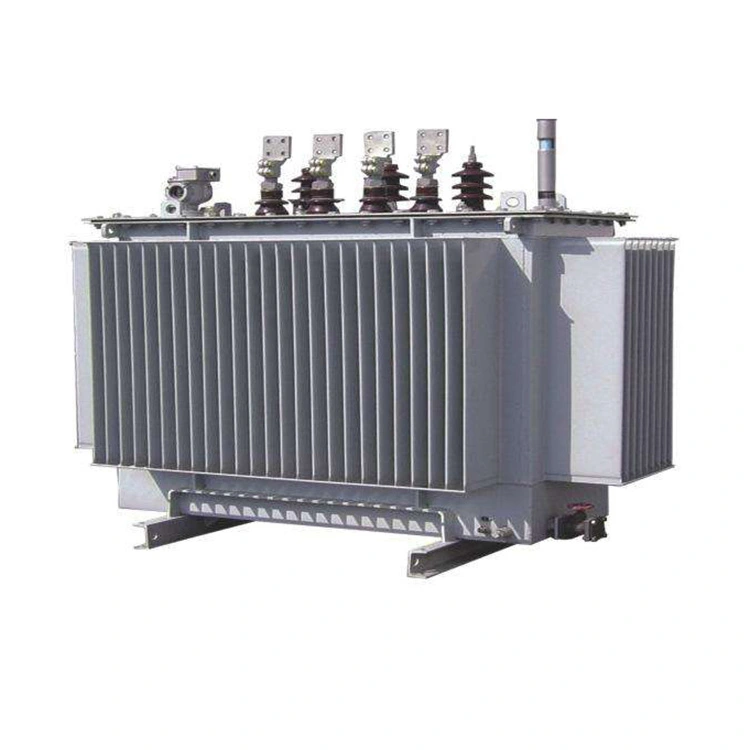

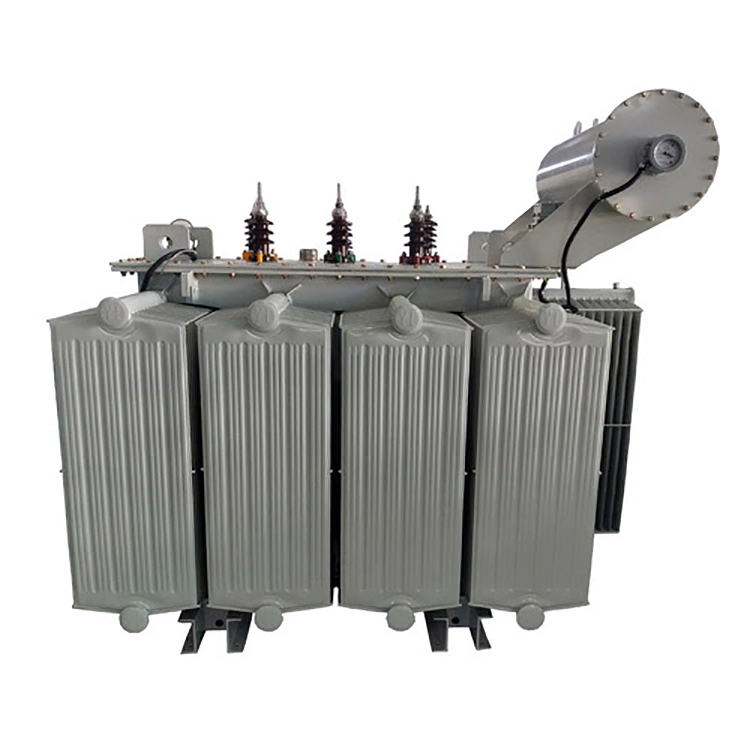

33kv 2,5 Mva į aliejų panardintas amorfinio lydinio šerdies transformatorius

33kv 2,5 mva alyvoje panardinto amorfinio lydinio šerdies transformatoriaus šerdis yra pagaminta uždaro ciklo apvija iš geležies pagrindo amorfinio lydinio juostelių. Integruota konstrukcija be laminuotų oro tarpų žymiai sumažina histerezės ir sūkurinių srovių nuostolius. Palyginti su tradicinėmis silicio plieno šerdimis, apkrovos praradimas labai sumažėja. Šerdies kolona ir jungas yra sujungti epoksidiniais stiklo klijais, todėl bendras tvirtumas tampa stipresnis ir efektyviai slopina veikimo vibraciją ir triukšmą.

33kv 2,5 mva alyvoje panardintų amorfinio lydinio šerdies transformatoriaus apvijose naudojami didelio grynumo variniai laidininkai ir jie derinami su kelių sluoksnių izoliacijos dengimo procesu, tinkančiu aukštos įtampos sąlygoms. Kartu su patobulinta spiraline ir ištisine apvijos struktūra, jis tolygiai paskirsto apvijos elektrinį lauką, o tai pagerina izoliacijos toleranciją ir atsparumą deformacijai. 33 kv 2,5 mva alyvos panardintojo amorfinio lydinio transformatoriaus aukštos įtampos pusėje yra ±2 × 2,5 % nežadinimo įtampos reguliavimo pavaros, kurios gali tiksliai prisitaikyti prie tinklo įtampos svyravimų reguliavimo reikalavimų.

Dėžutės korpusas suformuotas vientisai suvirinant gofruoto plieno plokštes. Pasikliaujant prisitaikančia gofruoto apvalkalo šilumos mainų struktūra, galima pasiekti efektyvų izoliacinės alyvos aušinimą natūralia cirkuliacija, nereikalaujant išorinio šilumos išsklaidymo įtaiso, tinkamo ilgalaikiam nepertraukiamam darbui. 33kv 2,5 mva į alyvą panardinamas amorfinio lydinio transformatorius užpildytas aplinkai nekenksminga mineraline izoliacine alyva, atitinkančia IEC 296 standartus, kuri sujungia puikų šilumos laidumą ir izoliacijos charakteristikas, efektyviai izoliuoja vidinius komponentus, kuriuose yra įtampa, ir išvengia izoliacijos gedimo rizikos.

Techninis parametras:

Pagrindinės funkcijos:

1. Itin energijos taupymas: naudojant amorfinio lydinio šerdis, be apkrovos nuostoliai sumažėja maždaug 70–80 %, palyginti su tradiciniais S9/S11 tipo silicio plieno lakštų transformatoriais. 33kv 2,5 mva alyvos panardinamasis amorfinio lydinio transformatorius ypač tinkamas ilgalaikiam darbui kaimo elektros tinkluose ir pramonės šakose, kur apkrova ne visada veikia visu pajėgumu.

2. Visiškai sandarus, nereikalaujantis priežiūros: alyvos bakas turi visiškai sandarią struktūrą, kad alyva nesiliestų su oru, o izoliacinė alyva nesudrėktų ir pasentų. 33kv 2,5 mva į alyvą panardinamas amorfinio lydinio transformatorius gali nereikalauti 50 metų priežiūros ir yra tinkamas atšiaurioje lauko aplinkoje.

3. Didelis patikimumas: žemos įtampos apvija apvyniota varine folija, o aukštos įtampos apvija – varine viela. Dėl didelio atsparumo trumpajam jungimui ir žaibo smūgiams konstrukcija yra kompaktiška,

Apdorojamas amorfinio lydinio transformatorius

Įranga

Tikrinimo centras

Transformatorius siuntimo metu
