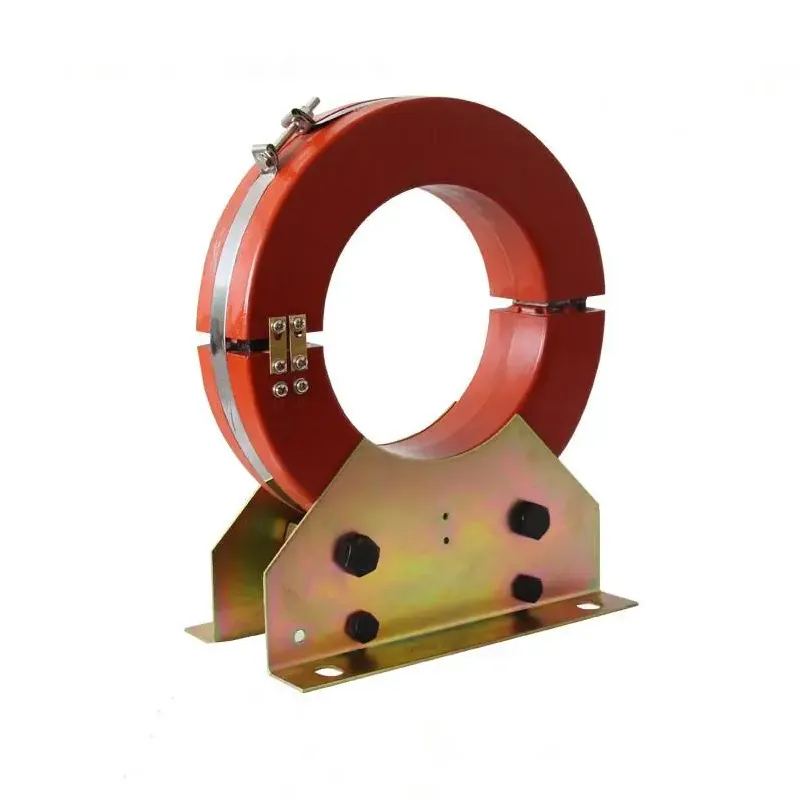

Nulinės sekos Ct srovės transformatoriaus spurgos tipas

Nulinės sekos ct srovės transformatorius yra vieno apsisukimo per šerdies įtaisą, naudojamą energijos sistemose, kad būtų galima stebėti nulinės sekos sroves. Jis yra svarbus apsauginių perdavimo sistemų komponentas, kuris pirmiausia naudojamas aptikti įžeminimo gedimus, nuotėkio sroves ir stebėti izoliaciją. Jausdamas trijų fazių srovių vektorinę sumą ir gautą nulinės sekos srovę, nulinės sekos ct srovės transformatorius gali suaktyvinti apsaugos operacijas ir susieti su žemos srovės įžeminimo parinkikliais, skaitmeniniais harmonikų slopinimo įtaisais ir relės apsaugos blokais, kad praneštų apie gedimus ir atjungtų maitinimą.

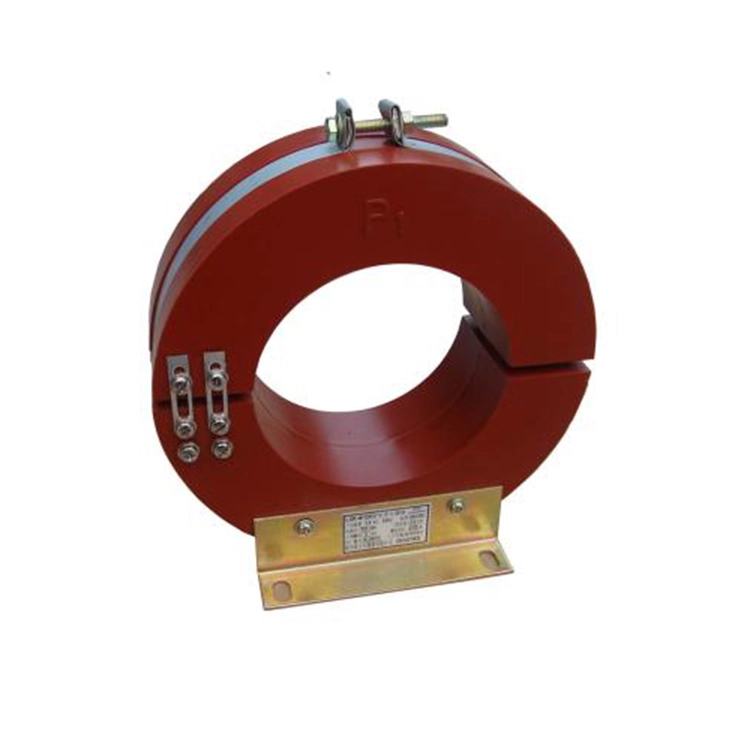

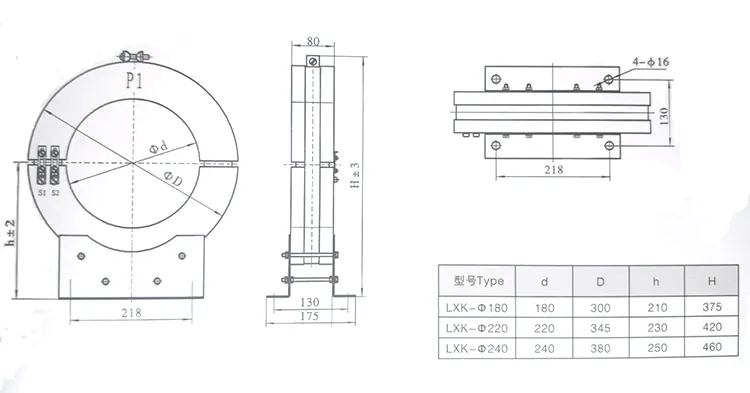

Struktūriškai nulinės sekos ct srovės transformatorius susideda iš toroidinės šerdies ir antrinės apvijos, įdėtos į epoksidinės dervos arba silikoninės gumos korpusą, užtikrinantį atsparumą drėgmei ir apsaugą nuo taršos. Įdiegimo variantai apima solidų , kuriam reikalingi iš anksto pravesti kabeliai ir padalintos šerdies konstrukcijos, kurios leidžia modifikuoti neatjungiant kabelių.

Jis suderinamas su 50 Hz maitinimo sistemomis, kurios užtikrina jautrumą ir tiesiškumą, reikalingą įvairioms neutralių taškų konfigūracijoms, įskaitant įžemintas ir neįžemintas sistemas. Nulinės sekos ct srovės transformatoriai plačiai taikomi išmaniuosiuose tinkluose, geležinkelio tranzitu, pastatų elektros sistemose ir pramoninės įrangos stebėjimu, siekiant užtikrinti patikimą gedimų aptikimą ir sistemos apsaugą.

Produkto DUK:

K: Kas yra spurgos tipo nulinės sekos ct srovės transformatorius?

Spurga tipo nulinės sekos CT srovės transformatorius yra per šerdį įtaisas, skirtas aptikti nulinės sekos sroves trifazėse sistemose. Jo toroidinė šerdis leidžia pirminiam laidininkui praeiti per centrą, užtikrinant netrukdomą įžeminimo gedimų, nuotėkio srovių ir izoliacijos sąlygų stebėjimą.

Kl .: Kaip spurgos tipo nulinės sekos ct srovės transformatoriaus išvesties signalas?

A: Spurgos tipo nulinės sekos ct srovės transformatorius nulinės sekos srovę paverčia proporcinga įtampa arba antrine srove, naudodamas didelio tikslumo apviją ir Rogowski ritės technologiją. Šis išėjimas yra suderinamas su relėmis, matuokliais ir stebėjimo sistemomis, kad būtų galima greitai ir tiksliai nustatyti gedimus.

Kl .: Kokie yra tipiški nulinės sekos ct srovės transformatoriaus donut tipo taikymai?

A: Donut tipo nulinės sekos ct srovės transformatorius dažniausiai naudojamas:

1.Apsauga nuo įžeminimo gedimų ir nuotėkio srovės aptikimas;

2.Neutralaus taško stebėjimas elektros paskirstymo sistemose;

3. Integracija su skaitmeninėmis apsaugos relėmis, harmonikų slopinimo įrenginiais ir išmaniojo tinklo stebėjimo sistemomis.

4.Pramoninė įranga, pastatų elektros tinklai ir geležinkelio tranzito sistemos.
