480 voltų 3 fazių 400 amperų saugiklio atjungimo jungiklis

Kaip specializuota gamintoja, „Wenzhou XiFa Electric Power Equipment Co., Ltd“ gamina 480 voltų 3 fazių 400 amperų saugiklio atjungimo jungiklį daugiau nei 10 metų. Wenzhou XiFa Electric Power Equipment Co., Ltd ir toliau taiko „paprasto ir veiksmingo“ principą, kad sukurtų kiekvieną 480 voltų 3 fazių 400 amperų saugiklio atjungimo jungiklį ne tik tam, kad jis puikiai atjungtų ir izoliuotų, bet ir apsaugotų nuo trumpojo jungimo bei per didelės apkrovos. Venžou XiFa Electric Power Equipment Co., Ltd., techninė komanda siekia sukurti 480 voltų 3 fazių 400 amperų saugiklio atjungimo jungiklį, kad būtų sumažintas gedimų dažnis ir nereikėtų priežiūros.

Siųsti užklausą

Prekės aprašymas

480 voltų 3 fazių 400 amperų saugiklio atjungimo jungiklis atlieka svarbų vaidmenį elektros grandinėse. Sujungus saugiklio ir peilio jungiklio funkcijas, jis siūlo ir apsaugines galimybes, ir patogų valdymą. Dėl savo unikalios mechaninės konstrukcijos ir tikslaus veikimo 480 voltų 3 fazių 400 amperų saugiklio atjungiklis tapo nepakeičiamu šiuolaikinių elektros sistemų komponentu.

1. Įprasto veikimo metu atjungimo jungiklis valdo maitinimo prijungimą ir atjungimą, užtikrindamas sklandų grandinės tęstinumą. Kai reikalinga techninė priežiūra, saugiklis atjungimo jungiklis suteikia aiškų fizinį atjungimo tašką, apsaugantį personalą ir įrangą.

2. Perkrovos ar trumpojo jungimo atveju saugiklio elementas jungiklyje greitai išsilydo, nutraukdamas gedimo srovę ir apsaugodamas grandinę ir prijungtus įrenginius nuo pažeidimų.

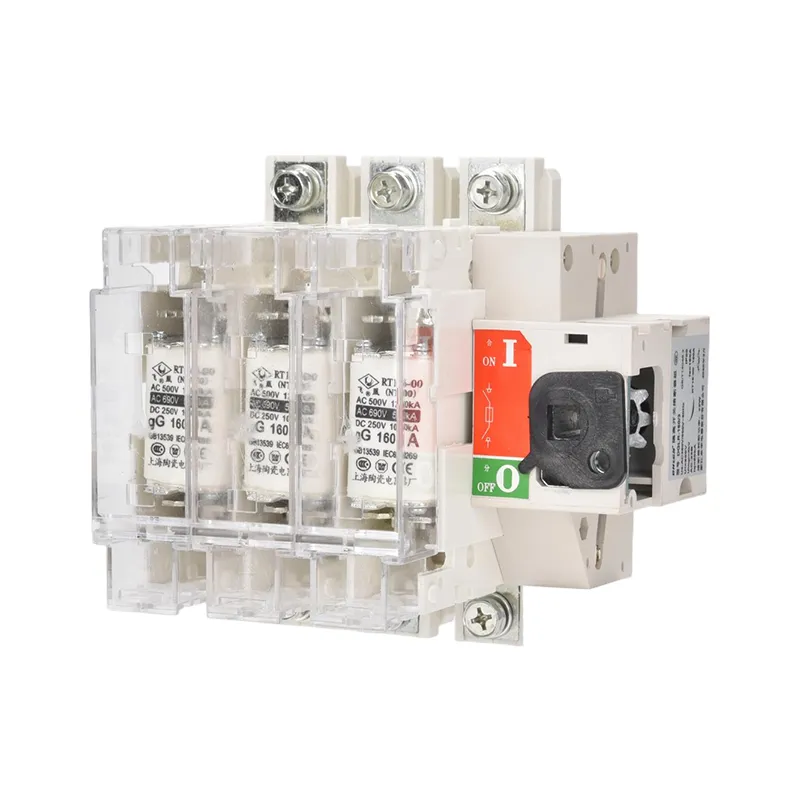

480 Volt 3 Phase 400 Amp Fused Disconnect Switch

Produkto parametras:

Rėmo srovė A	Nominali saugiklio srovė (A)	Saugiklio režimas
63	10, 20, 30, 40, 50, 63	00C
160	63, 80, 100, 125, 160	0
250	160	0
250	200, 250	1
400	300, 315, 400	2
630	400, 500, 630	3

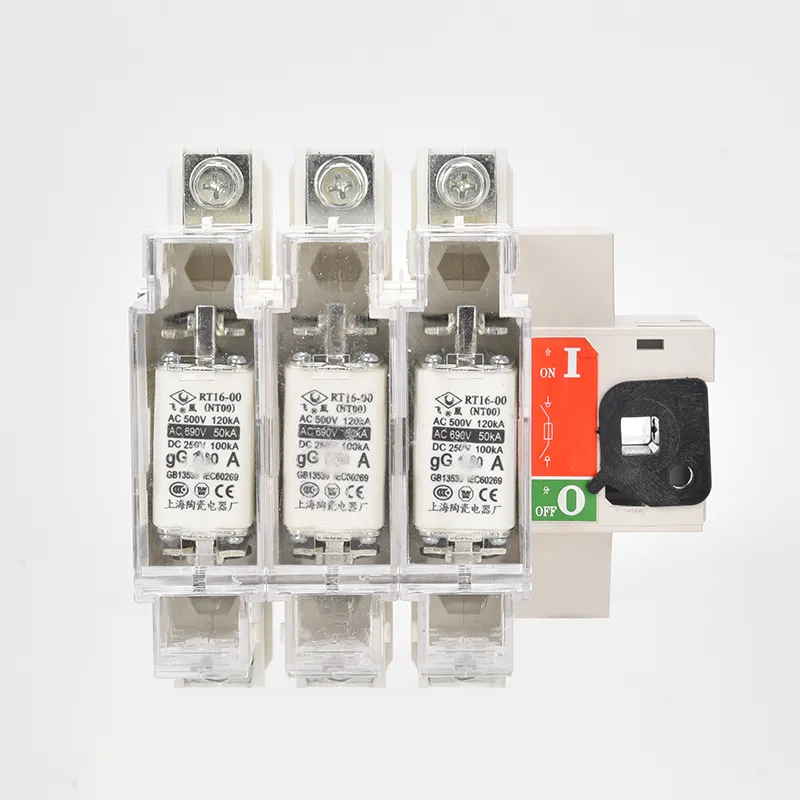

480 Volt 3 Phase 400 Amp Fused Disconnect Switch

priekinis tipas

Tipas	Saugiklio dydis	Rėmo dydis ir montavimo dydis
GLR-63～400A		A	B	D	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63A/3	0～00C	152	118	20-30 val	117				159	145	106	5.4	62.5	32
63A/4	0～00C	184	118	20-30 val	117				159	145	106	5.4	62.5	32
160A/3	0～00	164	162	28-30	126	44	108	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
160A/4	0～00	200	162	28-30	126	44	144	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
250/3	1	236	195	28-30	146	65	180	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
250/4	1	296	195	28-30	146	65	240	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
400/3	2	278	205	28-30	149	65	192	75	200	260	172	6.4	121	66	50	3	11	20
400/4	2	344	205	28-30	149	65	258	75	200	260	172	6.4	121	66	50	3	11	20

Tipas	Saugiklio dydis	Rėmo dydis ir montavimo dydis
GLR-400～630A		A	A1	B	B1	C	E	H	H1	H2	J	J2	J1	K	M	N	P	R	S	S1	T	V	U	W	φL	Y
400A/3	2	414	285	238	115	307	221	190	71	79	210	70	65	180	32.5	162	65	32	35	43	5	40.5	208	39.5	7	69
400A/4	2	474	345	238	115	307	221	255	71	79	210	70	65	180	32.5	162	65	32	35	43	5	24.5	208	39.5	7	69
630A/3	3	470	345	300	150	348	268	235	85	85	250	100	76	250	38.5	162	80	50	50	50	7	45.5	260	44.5	9	72
630A/4	3	550	425	300	150	348	268	315	85	85	250	100	76	250	38.5	162	80	50	50	50	7	34.5	260	445	9	72

Aside tipas

Tipas	Saugiklio dydis	Rėmo dydis ir montavimo dydis
GLR-63～400A		A	B	C	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63A/3	0～00C	133	118	134	126.5		116.5		159	145	106	5.4	36	32
63A/4	0～00C	164	118	117	126.5		116.5		159	145	106	5.4	36	32
160A/3	0～00	150	162	173	126.5	44	108	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
160A/4	0～00	186	162	173	126.5	44	144	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
250/3	1	253	195	173	146	65	180	75	185	251	162	6.4	81	60	32	2.5	11	19.5
250/4	1	313	195	173	146	65	240	75	185	251	162	6.4	81	60	32	2.5	11	19.5
400/3	2	271	205	173	149	65	192	75	200	260	172	6.4	86	66	50	3	11	20
400/4	2	337	205	173	149	65	250	75	200	260	172	6.4	86	66	50	3	11	20

Tipas	Saugiklio dydis	Rėmo dydis ir montavimo dydis
GLR-400～630A		A	A1	B	B1	E	H	H1	H2	J	J2	J1	K	M	N	P	R	S	S1	T	V	U	W	φL	Y
400A/3	2	500	285	238	115	221	190	70	79	210	70	65	180	32.5	119	65	32	30	43	5	40.5	208	39.5	7	69
400A/4	2	560	345	238	115	221	255	70	79	210	70	65	180	32.5	119	65	32	30	43	5	24.5	208	39.5	7	69
630A/3	3	550	345	300	150	268	235	100	85	250	100	76	250	38.5	119	80	50	50	50	7	45.5	260	44.5	9	72
630A/4	3	630	425	300	150	268	315	100	85	250	100	76	250	38.5	119	80	50	50	50	7	34.5	260	445	9	72

Produkto priežiūra:

1.Prieš pradedant įprastą eksploataciją, 480 voltų 3 fazių 400 amperų saugiklio atjungimo jungiklis turi būti sumontuotas vertikalioje padėtyje ir nuimta dangtelis.

2. Kad būtų užtikrintas tinkamas trumpojo jungimo pertraukimo pajėgumas ir srovės ribojimo veikimas, 480 voltų 3 fazių 400 amperų saugiklio atjungimo jungiklyje turi būti sumontuoti tinkamos vertės saugikliai.

3. Keičiant saugiklio jungtį, pirmiausia reikia atjungti apkrovos grandinę ir atidaryti arba nuimti atjungimo jungiklio dangtį. Tada saugiklį galima atlaisvinti švelniai paspaudus spyruoklinį spaustuką, esantį po laikančia plokšte. Naujas saugiklis sumontuojamas nustumiant jį žemyn išilgai kreiptuvo į vietą.

4. Nors lanko kamerą galima lengvai įdėti arba išimti iš viršutinio lizdo, reikia vengti nereikalingo išimti. Montavimo metu su juo reikia elgtis atsargiai ir lėtai kišti, kol jis visiškai užsifiksuos.

5. Kad 480 voltų 3 fazių 400 amperų saugiklio atjungimo jungiklio kontaktai būtų geros būklės, būtina reguliariai tikrinti ir išvalyti dulkes, alyvą ar kitas nuosėdas. Be to, norint išlaikyti sklandų veikimą ir pailginti tarnavimo laiką, judančias veikimo mechanizmo dalis reikia periodiškai sutepti.

Hot Tags: 480 voltų atjungimo jungiklis, 3 fazių 400 amperų saugiklio atjungiklis, pramoninio saugiklio atjungimo jungiklis
