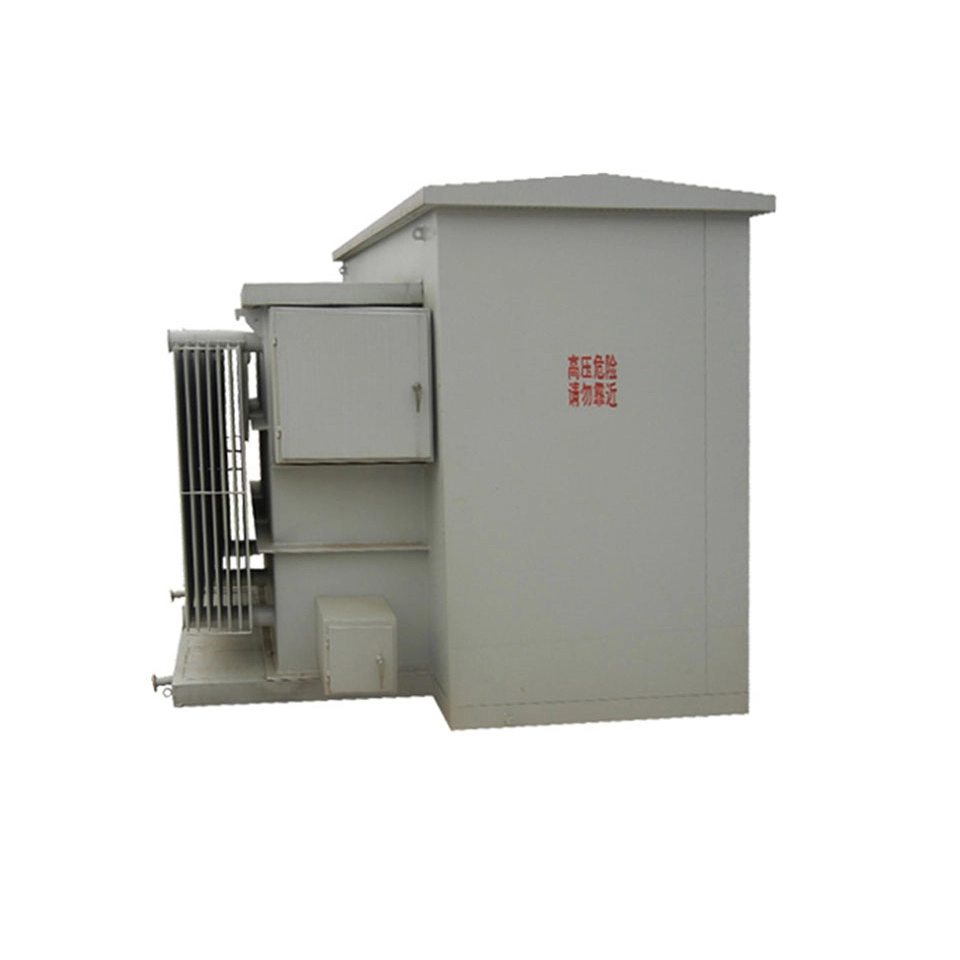

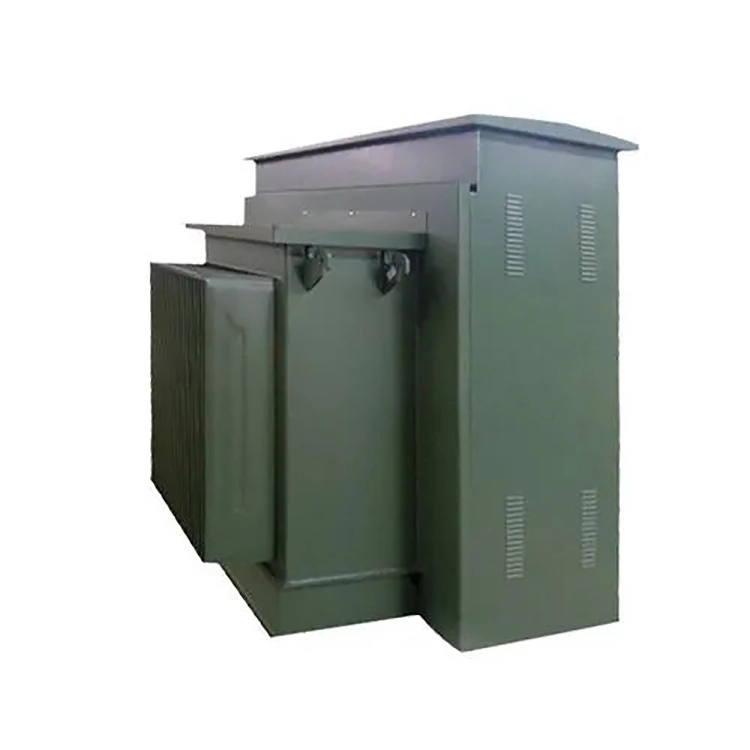

Patalpoje montuojamas transformatorius 100 Kva 13,8 Kv

Šio montuojamo transformatoriaus 100 kva 13,8 kv vardinė galia yra aušinama ONAN. Pirminė įtampa yra 13,8 kV, o čiaupo diapazonas yra ±2 * 2,5% (NLTC). Antrinę įtampą galima pritaikyti ir pasirinkti. Jie sudaro Dyn11 vektorių grupę.

Sukurta naudojant pažangias technologijas ir naudojant aukštos kokybės medžiagas ir komponentus, todėl montuojamas transformatorius 100 kva 13,8 kv patikimą kokybę ir ilgą veikimo laiką. Įranga yra kruopščiai pagaminta iš didelio pralaidumo orientuoto silicio plieno lakštų, didelio grynumo laidžių apvijų, senėjimui atsparių izoliacinių medžiagų ir patvarių sandarių komponentų. Pagrindinių komponentų kokybė yra griežtai kontroliuojama, siekiant užtikrinti visos mašinos stabilumą nuo šaltinio.

Dėl išskirtinio atsparumo elektros smūgiui ir korozijai nuo drėgmės 100 kva 13,8 kv pakabinamas transformatorius pasižymi puikiomis izoliacinėmis savybėmis. Jis gali prisitaikyti prie įvairių lauko klimato sąlygų. Veikimo metu jis turi mažą vibraciją ir mažą triukšmą, o tuščiosios eigos praradimas ir apkrovos praradimas yra gerai kontroliuojami, todėl taupoma energija ir sumažinamas suvartojimas.

Pakabinamo transformatoriaus 100 kva 13,8 kv mechaninė konstrukcija yra stabili ir patikima, o sandarinimo apsaugos lygis atitinka standartus. Tai veiksmingai apsaugo nuo alyvos nutekėjimo problemų ir sujungia apsaugos ir saugos funkcijas.

Techninis parametras:

Tarkime, kad eksploatuojamo 100 kva 13,8 kv transformatoriuje įvyksta trifazis metalinis trumpasis jungimas žemos įtampos šoniniame transformatoriaus išvade, tačiau neišdegė aukštos įtampos šoninis saugiklis ir nesuveikė priešsrovinės pastotės 13,8 kV išėjimo grandinės pertraukiklis. kokios galimos šio reiškinio priežastys?

Patikrinkite, ar nėra bet kurios iš šių situacijų:

1. Ar vardinė saugiklio srovė yra per didelė, ar saugiklis paseno, bet nesugedo, ar užstrigo saugiklis ir apkrovos jungiklio jungties mechanizmas.

2. Ar priešsrovės grandinės pertraukiklio apsaugos nuo viršsrovės nustatymas yra per aukštas, o trumpojo jungimo srovės vertė yra tiksliai apsaugos negyvojoje zonoje.

3. Gali atsirasti vidinių gedimų įmontuoto transformatoriaus 100 kva 13,8 kv. Pačiame transformatoriuje jau įvyko trumpasis jungimas arba šerdies gedimas, todėl trumpojo jungimo srovė buvo apribota iki santykinai mažos vertės (bet vis tiek daug didesnė už vardinę srovę), kurios nepakanka norint akimirksniu išlydyti saugiklį, bet pakanka nuolatiniam šildymui.

4. Patikrinkite, ar šis pakabinamas transformatorius 100 kva 13,8 kv prijungtas prie Dyn11 arba Yyn0. Kai žemos įtampos pusėje įvyksta trijų fazių trumpasis jungimas, ar aukštos įtampos pusėje bus situacija, kai ne gedimo fazių srovė reikšmingai nepadidės, taip užkertant kelią nulinės sekos arba neigiamos sekos apsaugai įsijungti.
