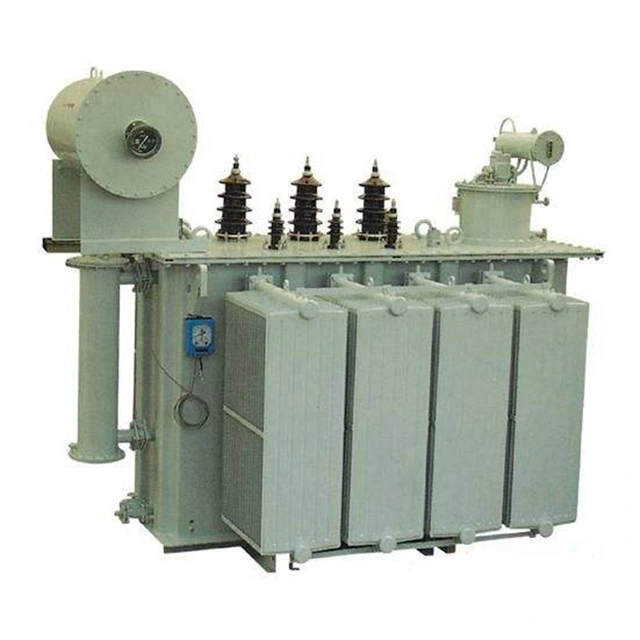

Lauko galios transformatorius 10 Mva nuo 33 iki 6,6 Kv

Wenzhou Xifa Electric Power Equipment Co., Ltd. yra įmonė, galinti tiekti transformatorius visam pasauliui. Lauko galios transformatorius 10 mva nuo 33 iki 6,6 kv siūlo efektyvų ir patikimą elektros perdavimą ir paskirstymą. Dėl savo saugaus ir patikimo veikimo, lengvo montavimo ir eksploatavimo bei ypatingos priežiūros nereikia. Tai idealus pasirinkimas įmonėms ir mano įmonėms, kurioms reikalingas patikimas ir stabilus maitinimo šaltinis. Šio lauko galios transformatoriaus 10 mva 33 iki 6,6 kv konstrukcija tinka aukštai temperatūrai ir ekstremalioms oro sąlygoms, užtikrina stabilų maitinimo šaltinį net ir atšiaurioje aplinkoje.

Siųsti užklausą

Prekės aprašymas

Lauko galios transformatorius 10 mva 33–6,6 kv, kurio galia 10 mva ir įtampos diapazonas nuo 33 iki 6,6 kv, yra lauko maitinimo transformatoriaus tipas. Jo vardinė įtampa yra 10 mva, aukštos įtampos pusėje 33 kv, o žemos įtampos pusėje 6,6 kv. Tai pagrindinė vidutinio dydžio transformatorių įranga, skirta pramonės ir kasybos įmonėms bei pramonės parkams ir visiškai atitinkanti IEC standartus. Lauko galios transformatorius 10 mva nuo 33 iki 6,6 kv daugiausia susideda iš trijų dalių apvijų, geležinės šerdies ir izoliacinės alyvos.

Apvijos yra transformatoriaus elektrinė dalis. Paprastai jis gaminamas vyniojant izoliuotą plokščią varinę vielą arba apvalią varinę vielą ant apvijos formos. Apvijos sumontuotos ant lauko galios transformatoriaus 10 mva 33–6,6 kv geležinės šerdies kolonėlės. Žemos įtampos apvijos yra vidiniame sluoksnyje, o aukštos įtampos apvijos sumontuotos už žemos įtampos apvijos. Tarp žemos įtampos apvijų ir geležinės šerdies bei tarp aukštos įtampos apvijų ir žemos įtampos apvijų izoliacinės medžiagos naudojamos joms atskirti skirtoms movoms gaminti, kad būtų pasiekta izoliacija.

Geležinė šerdis yra pagrindinė lauko galios transformatoriaus 10 mva nuo 33 iki 6,6 kv magnetinio kelio dalis. Paprastai jis gaminamas sukraunant 0,35 arba 0,5 mm storio silicio turinčius karštai valcuotus arba šaltai valcuotus silicio plieno lakštus, padengtus izoliaciniais dažais. Geležinė šerdis yra padalinta į dvi dalis: geležies šerdies koloną ir jungą. Geležinės šerdies kolonoje yra apvija, o jungas naudojamas magnetinei grandinei uždaryti. Pagrindinės geležies šerdies struktūros formos yra širdies tipas ir apvalkalo tipas.

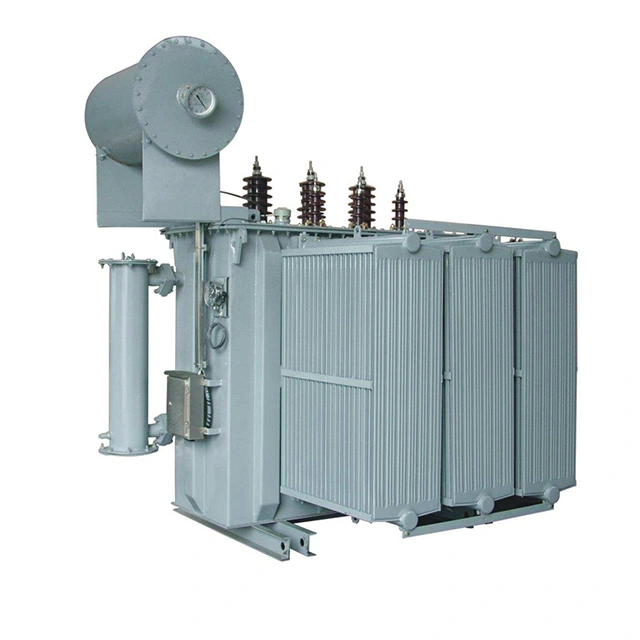

Outdoor Power Transformer 10 Mva 33 To 6 6 Kv

Techninis parametras:

Produkto pavadinimas	lauko galios transformatorius 10 mva 33 iki 6,6 kv
Fazių sistema	3 fazė
Pirminė vardinė įtampa	33 kV
Antrinė vardinė įtampa	6,6 kV
Vektorių grupė	Dyn11
Aušinimo tipas	ONAN / ONAF
Apvijos medžiaga	Varis
Trumpojo jungimo varža	8 %
Praradimas be apkrovos	≤ 10 kW
Apkrovos praradimas	≤ 52 kW
Diegimo tipas	Montuojamas ant grindų
Vykdomasis standartas	IEC 60076

Kokios yra įvairios lauko galios transformatoriaus 10 mva nuo 33 iki 6,6 kv montavimo formos?

Energetikos srityje lauko transformatorių montavimas daugiausia susideda iš dviejų formų: ant stulpo ir ant žemės. Nepriklausomai nuo pasirinkto metodo, saugumas visada yra pirmoje vietoje. Ryškiausioje vietoje aplink transformatorių reikia pakabinti įspėjamąjį ženklą, primenantį praeiviams nesiartinti.

10 mva 33–6,6 kv lauko maitinimo transformatoriui, sumontuotam ant žemės, aplink jį turi būti pritvirtinta ne mažesnė kaip 1,7 metro aukščio apsauginė tvora, o tarp tvoros ir transformatoriaus platformos turi būti pakankamai saugaus veikimo tarpo.

Montuojant ant stulpų ar bokštų, visi aukštos ir žemos įtampos laidai turi būti izoliuoti, o žemos įtampos dalis taip pat gali naudoti plikas šynas. Visos naudojamos geležinės dalys turi būti cinkuotos, kad būtų išvengta rūdžių ir korozijos.

Jei montavimas atliekamas ant žemės, pagrindo aukštis paprastai yra maždaug 500 mm. Šis pagrindas paprastai yra mūrijamas iš plytų arba pilamas betonas, o tada paviršius išlyginamas 1:2 cemento skiediniu. Plokščias plienas arba kanalinis plienas turi būti paklotas ant paviršiaus, kad jis būtų transformatoriaus bėgimo takas.

Montuojant būtina užtikrinti, kad vėžė būtų lygi, o vėžės vėžė puikiai atitiktų transformatoriaus rato gabaritą, kad būtų užtikrintas stabilus veikimas.
