Dervos liejamas elektros srovės transformatorius

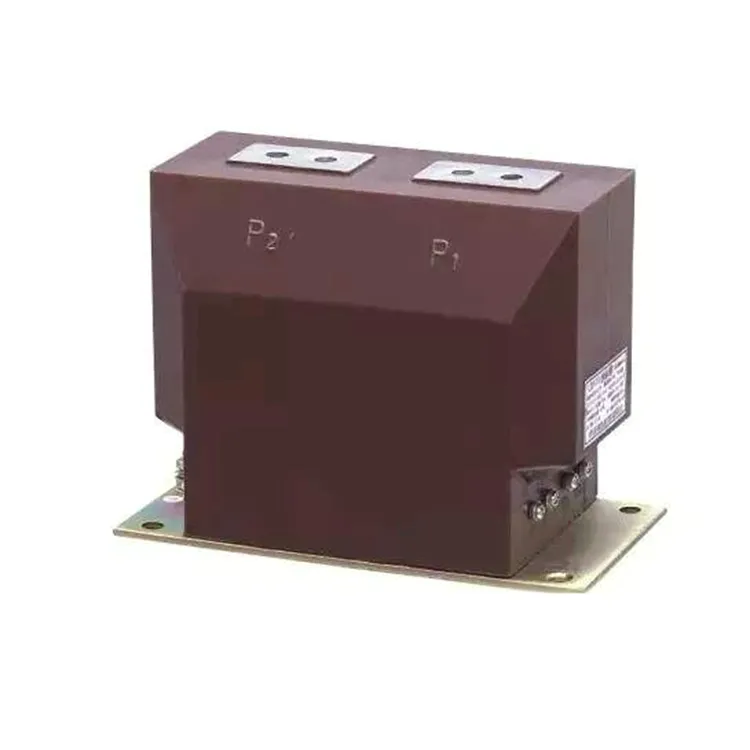

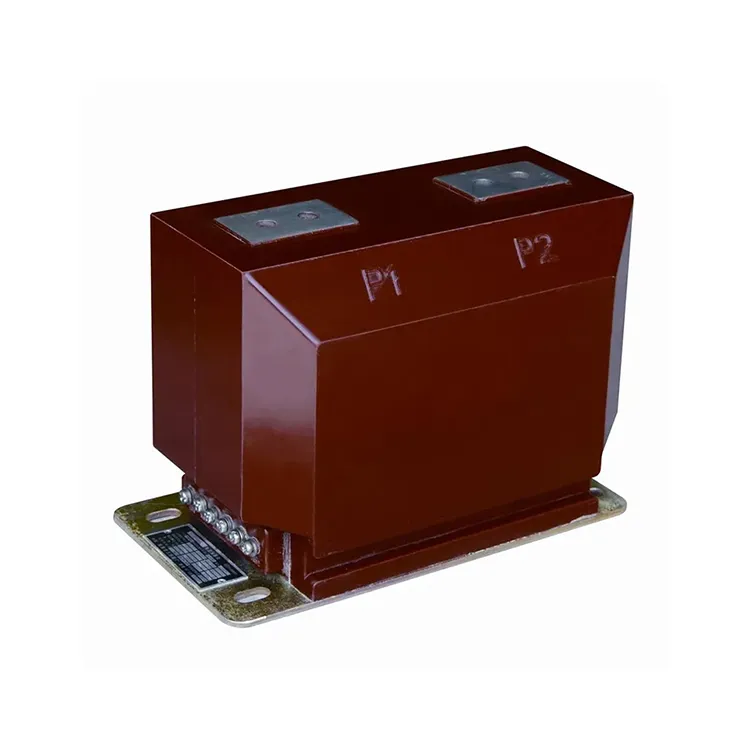

Dervos liejimo elektros srovės transformatorius yra vidinis, epoksidinės dervos, vakuuminio liejimo, stulpelio tipo įrenginys, skirtas 10kv įtampos lygio maitinimo sistemoms, kurių vardinis dažnis yra 50 Hz. Jis visų pirma naudojamas srovės matavimui, energijos matavimui ir apsauginei relei.

Dervos liejimo elektros srovės transformatorius naudoja visiškai uždarą epoksidinės dervos liejimo procesą, kurio metu šerdis yra pagaminta iš aukštos kokybės magnetinės medžiagos, o pirminė ir antrinė ritės kartu su šerdimi yra įterptos į dervą. Ši konstrukcija puikiai izoliuoja, atspari drėgmei ir taršai. Iš dervos liejamo elektros srovės transformatoriaus paviršiaus nereikia papildomos dangos, o srovės transformatorių galima montuoti keliose padėtyse.

Asortimentas apima ir matavimo klases, tokias kaip 0,2S ir 0,5S, ir apsaugos klases, tokias kaip 10P10 ir 10P20. Galima naudoti kelių santykio konstrukciją ant dervos liejimo elektros srovės transformatoriaus, todėl jis puikiai tinka naudoti metalu dengtose elektros plokštėse.

Techninė specifikacija:

Produkto DUK:

Kl.: Kokius techninius parametrus reikia patikrinti renkantis dervos liejinį elektros srovės transformatorių?

A: Renkantis reikia patikrinti šiuos pagrindinius parametrus:

1. Tikslumo klasė: matavimo / matavimo (pvz., 0,2 s arba 0,5) ir apsaugos tikslais (pvz., 10P10, 5P10 ir kt.).

2. Nominali pirminė ir antrinė srovė (transformacijos koeficientas).

3. Trumpalaikė šiluminė srovė (Ith) ir trumpalaikė srovės atsparumas (gedimo sąlygoms).

4. Izoliacijos lygiai (atsparumas įtampai, nominalioji impulsinė įtampa ir kt.).

5. Aplinkos tolerancijos: temperatūros diapazonas, aukštis virš jūros lygio, drėgmė, taršos lygis.

6. Apkrova: VA apkrova, kurią antrinis įrenginys turi vairuoti, nesumažinant tikslumo.

Kl.: Kokioje aplinkoje ar pritaikymuose dervos liejiniai elektros srovės transformatoriai yra ypač tinkami?

A: ši aplinka arba taikymas tinka derva liejamam elektros srovės transformatoriui:

1.Patalpų skirstomieji įrenginiai, kuriuose erdvė yra ribota, o izoliacija yra labai svarbi.

2. Atšiaurioje arba užterštoje aplinkoje (dulkės, drėgmė, chemikalai), kur atviros dalys arba alyva gali suirti.

3. Matavimo ir apsaugos grandinėse, kurioms reikalingas stabilus ir tikslus matavimas ilgą laiką.

4. Programos, kuriose svarbu mažai priežiūros ir didelis patikimumas.
