Srovės transformatorius Ct 200 300 500 800 5a

„Wenzhou XiFa Electric Power Equipment Co., Ltd“ yra patikima gamykla, gaminanti 10–35 kv srovės transformatorių ir potencialų transformatorių, pvz., srovės transformatorių ct 200 300 500 800 5a. dabartinis santykis 200/5, 300/5 500/5 ir 800/5 yra įprastas įmonės tipas. Kad būtų užtikrintas pristatymas laiku, Wenzhou XiFa saugo tam tikrą įprasto tipo srovės transformatorių ir potencialų transformatorių. Prieš pristatant srovės transformatorių ct 200 300 500 800 5a, turi būti atliktas gamyklinis bandymas, pvz., Atsparumo įtampa, dalinio iškrovimo bandymas, klaidų kalibravimas ir temperatūros padidėjimo bandymas.

Siųsti užklausą

Prekės aprašymas

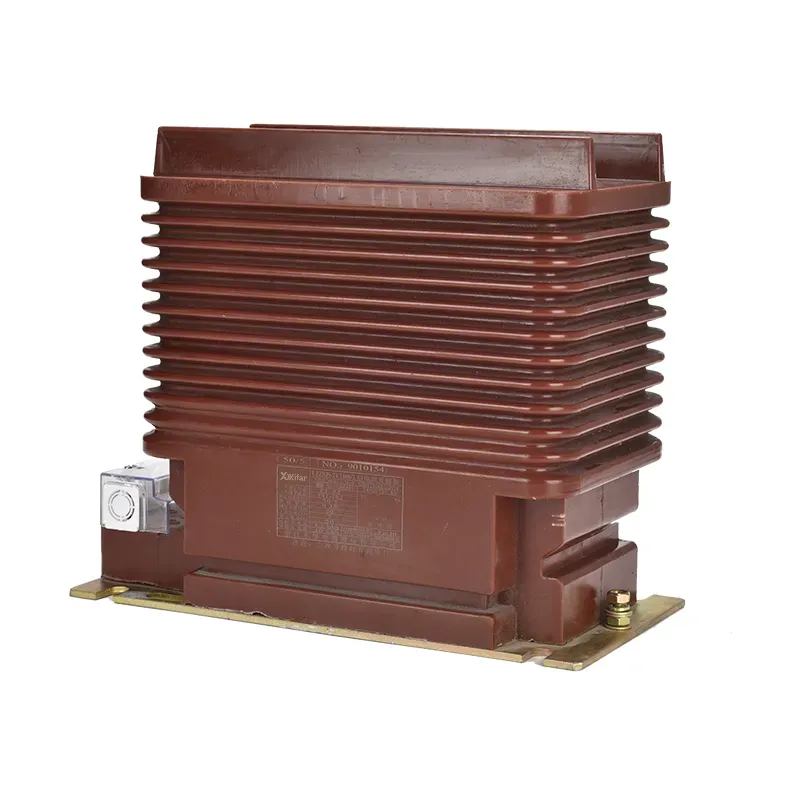

Srovės transformatorius ct su 200 A, 300 A, 500 A ir 800 A pirminiais vardais ir standartiniu 5 A antriniu išėjimu yra skirtas patikimam srovės matavimui ir apsaugai nuo 10 iki 35 kv įtampos lygio maitinimo sistemose.

Kiekviename srovės transformatoriuje ct 200 300 500 800 5a naudojamas tiksliai suvyniotas varinis laidininkas ir tvirta kokybiška magnetinė šerdis, užtikrinanti puikų tikslaus santykio veikimą visame veikimo diapazone. Srovės transformatorius ct 200 300 500 800 5a sukurtas tiekti stabilų antrinį išėjimą esant įvairioms apkrovos sąlygoms, kad būtų tinkamas tiek matavimo, tiek apsaugos grandinėms.

Korpusas pagamintas iš patvarios, antipireno izoliacinės medžiagos, kuri pasižymi puikiu atsparumu drėgmei ir aplinkos poveikiui. Kompaktiška konstrukcija leidžia lengvai montuoti skirstomųjų įrenginių skyduose, valdymo spintelėse ir elektros paskirstymo plokštėse.

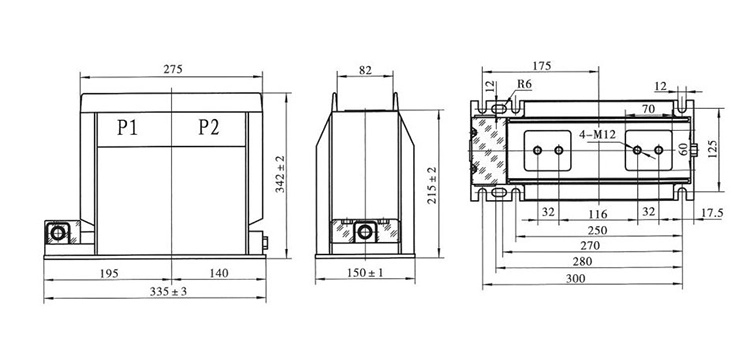

Current Transformer Ct 200 300 500 800 5a

Techninė specifikacija:

Tipas	Pirminė vardinė srovė (A)	Tikslumo klasė	Tikslumo klasė ir vardinė išvestis cosΦ=0,8				Išjungimo laiko šiluminė srovė (kA/S)	Nominali dinaminė srovė (kA)
Tipas	Pirminė vardinė srovė (A)	Tikslumo klasė	0,2 (s)	0,5 (s)	10P10	10P15	Išjungimo laiko šiluminė srovė (kA/S)	Nominali dinaminė srovė (kA)
LZZBJ9-12	20	0,2 s / 0,5 0,2 s / 10P 0,2 / 10P 0,5 s / 10P 0,5 / 10P	10	10	15	15	2	5
	30 (40)						3	7.5
	50 (60)						5	12.5
	75						7.5	18.5
	100						10	25
	150						15	37.5
	200						25	62.5
	300						31.5	80
	nuo 400 iki 600						45	112.5
	nuo 750 iki 1250						80	160

Current Transformer Ct 200 300 500 800 5a

Produkto DUK:

K: Ką reiškia CT santykis, pvz., 200/5A, srovės transformatoriuje ct 200 300 500 800 5a?

A: srovės transformatoriuje ct 200 300 500 800 5a CT santykis 200/5A reiškia, kad kai pirminiu laidininku teka 200 amperų, antrinė apvija tiekia 5 amperus. Tas pats principas galioja ir kitiems santykiams: 300/5A, 500/5A, 800/5A ir tt Šis santykis užtikrina, kad didelės pirminės srovės gali būti sumažintos iki standartizuotos antrinės vertės, kad būtų galima saugiai išmatuoti ir apsaugoti.

K: Kaip pasirinkti tinkamą CT santykį?

A: CT santykis turi būti parinktas pagal maksimalią sistemos apkrovos srovę. Pavyzdžiui, jei jūsų tiektuvas paprastai tiekia 180 A, o kartais viršija iki 220 A, tiktų 200/5A CT. Jei tikimasi, kad srovė pasieks 450–500 A, tada labiau tiktų 500/5A CT. Tikslas yra išvengti ir per didelio dydžio, kuris sumažina tikslumą esant mažai apkrovai, ir per mažo dydžio, dėl kurio gali kilti pavojus.

K: Kokios tikslumo klasės galimos srovės transformatoriui ct 200 300 500 800 5a?

A: Matavimo tikslais įprastos klasės apima 0,2, 0,2S, 0,5 ir 0,5S. Apsaugai tipinės klasės yra 5P10, 10P10 arba 10P20. Reikalinga klasė priklauso nuo to, ar CT bus naudojamas pajamų matavimui, bendram stebėjimui ar apsaugos relėms.

Hot Tags: Srovės transformatorius CT 200 5A, CT 300 500 800 srovės transformatorių tiekėjas, didmeninė prekyba srovės transformatoriumi 5A elektros sistemoms
