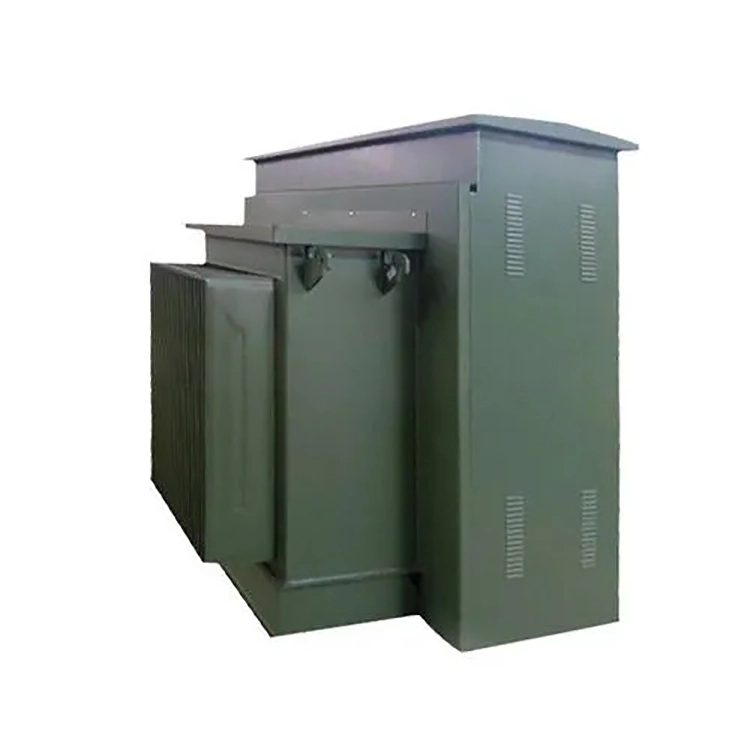

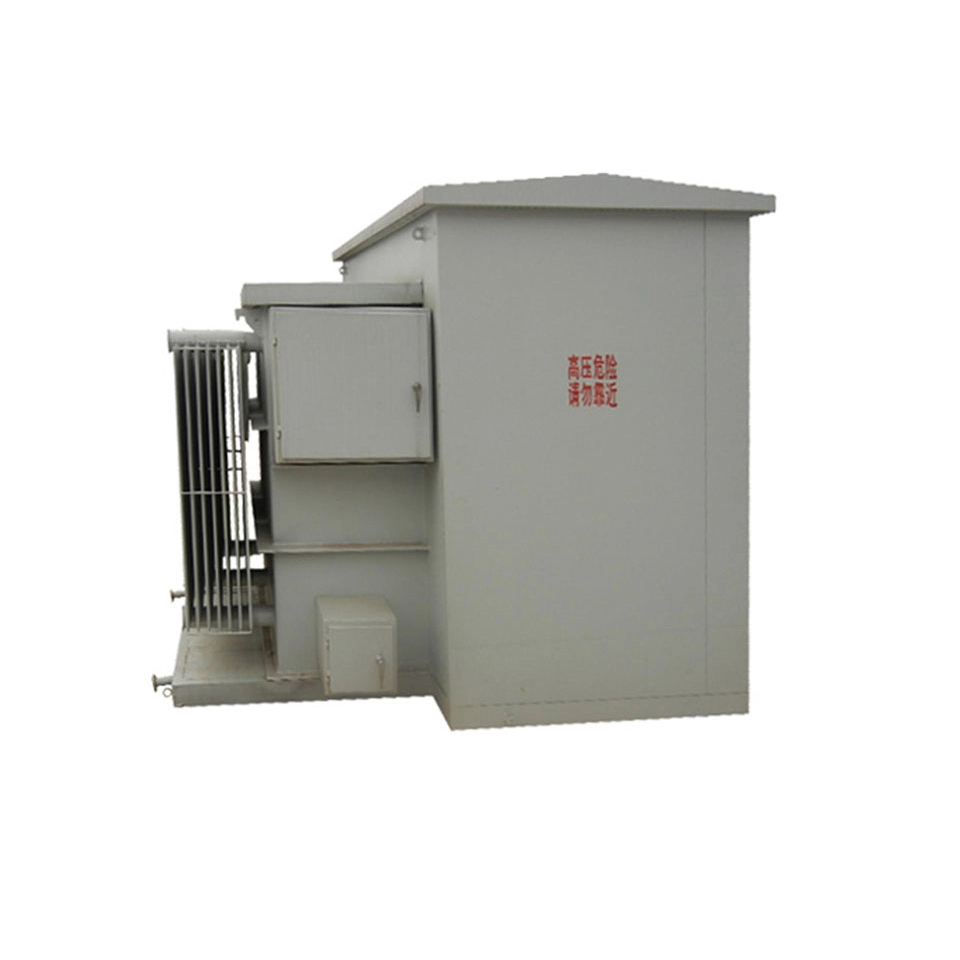

100 Kva 3 fazių pakabinamas transformatorius

100 kva 3 fazių trinkelėmis montuojamas transformatorius yra visa integruota lauko elektros paskirstymo įranga. Spintelės vidus yra padalintas į tris nepriklausomas kameras: aukštos įtampos kamerą, transformatoriaus kamerą ir žemos įtampos kamerą.

Jame integruoti aukštos įtampos jungikliai, saugikliai, žaibo iškrovikliai, pagrindinis transformatoriaus korpusas, žemos įtampos paskirstymo jungikliai, skaitikliai, įvairūs apsaugos įtaisai. Bendras išplanavimas tvarkingas ir kompaktiškas, nereikia statyti atskiros elektros paskirstymo patalpos.

Standartinė transformatoriaus įtampos specifikacija. Jis naudoja Dyn11 ryšio grupę ir veikia 50 Hz pramoniniu dažniu. Aukštos ir žemos įtampos vardinės srovės yra suderintos, kad atitiktų reikalavimus. Transformatoriaus perdavimo efektyvumas yra stabilus ir patikimas. 100 kva 3 fazių trinkelėmis montuojamas transformatorius turi puikias šilumos išsklaidymo galimybes. Jis turi dvi aušinimo formas: alyvos savaiminio aušinimo ir sauso tipo oro aušinimo. Jis taip pat turi apsaugines savybes nuo dulkių ir lietaus.

Veikimo nuostoliai nedideli, važiavimo triukšmas nedidelis, jame įrengti keli apsauginiai mechanizmai nuo perkrovos, trumpojo jungimo ir žaibo smūgio. Jis pasižymi dideliu atsparumu trukdžiams, gali ilgą laiką prisitaikyti prie sudėtingų lauko aplinkos operacijų, turi puikų maitinimo stabilumą, o vėlesnė priežiūra ir remontas yra gana paprasti.

Techninė specifikacija:

Klausimas: Kodėl 100 kva 3 fazių pakabinamam transformatoriui, kai jis sumontuotas lauke, reikia išskirti dvi konfigūracijas, būtent „žiedinio tinklo tiektuvo tipas“ ir „radialinis tiektuvo tipas“?

A: Pagal radiacijos tiektuvo konfigūraciją pirminė transformatoriaus pusė yra prijungta tik prie vieno kabelio, o viduje nėra apkrovos jungiklio, todėl konstrukcija yra paprasta ir mažesnė kaina. Tačiau lemtingas šio metodo trūkumas yra tas, kad kai reikia prižiūrėti 100 kva 3 fazių įmontuotą transformatorių arba sugenda ši kabelio atkarpa, turi būti atjungtas visas tiektuvo maitinimas, todėl visi tos pačios linijos paskesni naudotojai bus visiškai išjungti. Maitinimo patikimumas visiškai priklauso nuo vieno kanalo tęstinumo.

Pagal žiedinio tinklo tiektuvo konfigūraciją pirminė 100 kva 3 fazių įmontuoto transformatoriaus pusė rezervuota su dviem įeinančiais sąsajos prievadais ir įmontuotu apkrovos jungikliu, kurį galima nuosekliai prijungti prie žiedinio tinklo grandinės. Kai reikia išjungti patį transformatorių arba sugenda laidas iš vienos pusės, apkrovos jungikliu galima atskirti 100 kva 3 fazių pakabinamąjį transformatorių nuo žiedinio tinklo, kartu išlaikant žiedinio tinklo pagrindinės magistralinės linijos tęstinumą, suteikiant galimybę kitiems vartotojams vis dar tiekti maitinimą per kitą kabelio pusę, taip nutraukiant planuotą pagrindinės linijos tikslą. izoliuoti sugedusią sekciją neplečiant elektros tiekimo nutraukimo zonos. Nors ši konfigūracija prideda vieną pirminio šoninio jungiklio įrangą ir antrą įeinančią įvorę, sąnaudos padidėja maždaug 15–20%, tačiau žymiai pagerina paskirstymo sistemos galios prieinamumo rodiklius.

Įranga

Produkto detalė

Žiedo tipas

Terminalo tipas

Transformatoriaus korpusas

Gaminys apdorojamas

Bandymų centras

Vyniojimo dirbtuvės
