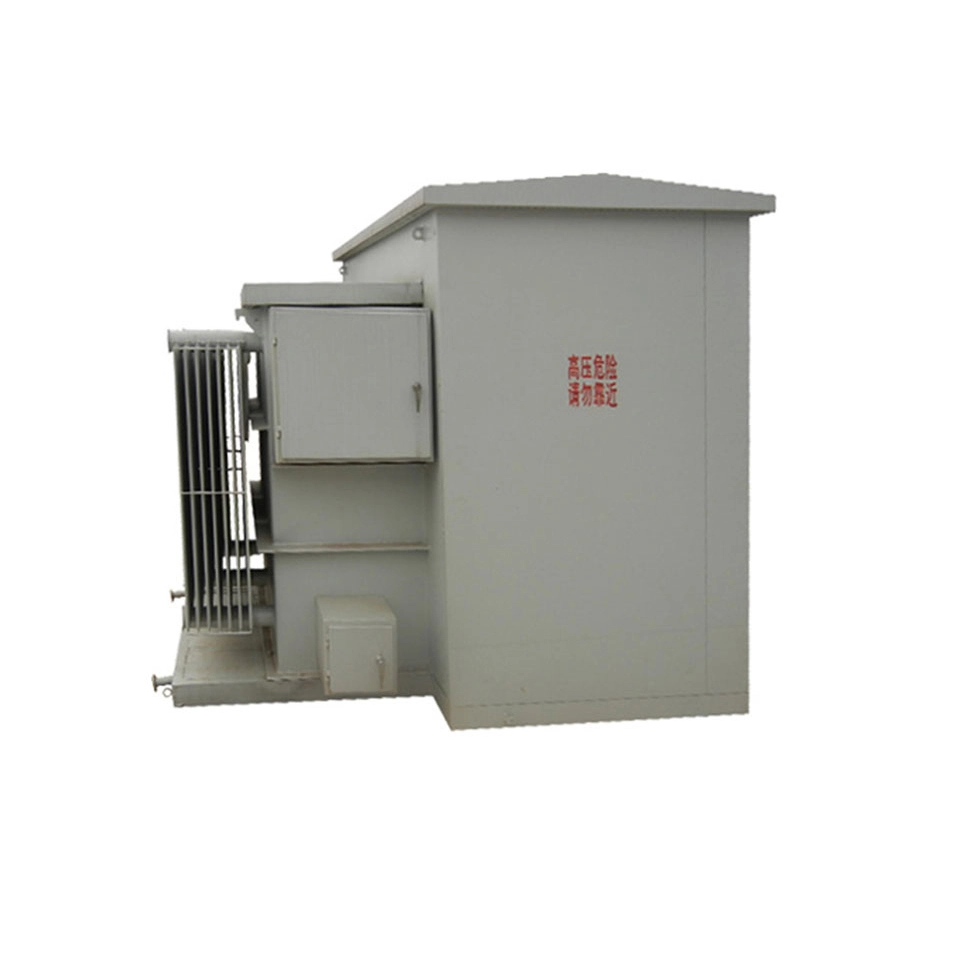

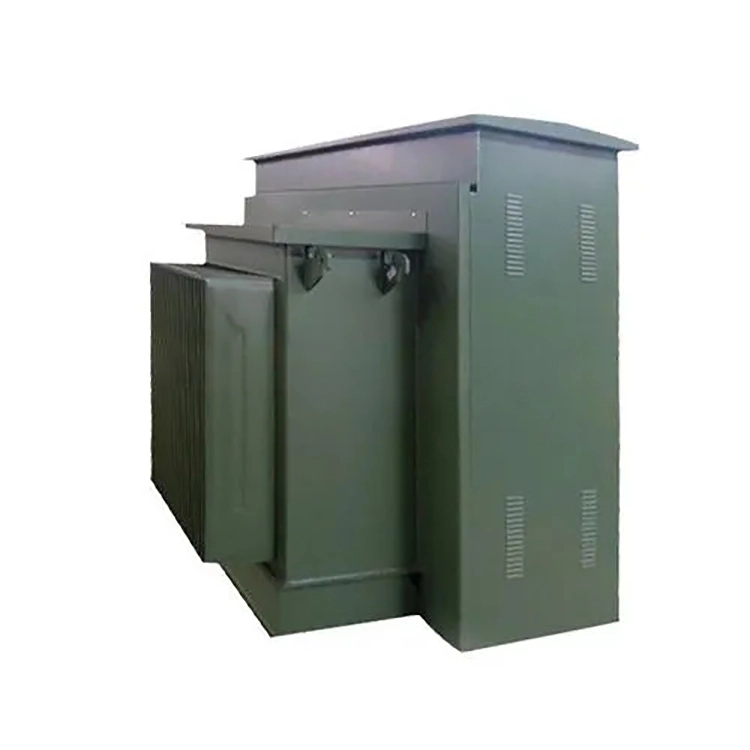

2,5 mva mineralinės alyvos trinkelėmis montuojamas galios transformatorius

Mineralinė alyva naudojama kaip izoliacinė ir aušinimo terpė ir yra tradiciškiausias ir brandžiausias izoliacijos skysčio pasirinkimas galios transformatorių pramonėje. Taigi 2,5 mva mineralinės alyvos trinkelėmis montuojamas galios transformatorius turi puikias elektros izoliacijos savybes, gerą šilumos laidumą ir ekonomiškumo pranašumus. Palyginti su alternatyviais izoliaciniais skysčiais, tokiais kaip natūralūs esteriai, nors mineralinės alyvos užsiliepsnojimo taškas yra žemesnis, ji pasižymi geresniu sklandumu žemoje temperatūroje ir didesnio patikimumo šaltuose regionuose eksploatacijos metu.

Kištukinis transformatorius palaiko dviejų tipų įeinančias linijas: Pirmasis yra žiedinio tinklo maitinimo tipas, kuriame yra du pirminių įvorių rinkiniai (iš viso 6 tiek įeinančioms, tiek išeinančioms linijoms) ir vidinis keturių padėčių apkrovos jungiklis. Jis gali nuosekliai prijungti transformatorių prie žiedinio tinklo grandinės, kad būtų galima izoliuoti gedimus ir atlikti nenutrūkstamą priežiūrą. Šiai konfigūracijai paprastai rekomenduojamas 2,5 mva mineralinės alyvos trinkelėmis montuojamas galios transformatorius. Radialinio tiekimo tipas turi tik vieną pirminę įvorę ir tiekia vienos linijos maitinimą su mažesne kaina, bet atitinkamai mažesniu patikimumu.

Trumpojo jungimo varža yra svarbus transformatoriaus parametras, tiesiogiai veikiantis sistemos trumpojo jungimo srovės lygį ir įtampos reguliavimo greitį. Įprasta ant trinkelės montuojamo galios transformatoriaus varžos vertė yra nuo 5,0 % iki 7,5 %, o projektinė tikslinė vertė paprastai yra 5,75 %. 5,75 % varža reiškia, kad kai antrinėje pusėje įvyksta trifazis trumpasis jungimas, trumpojo jungimo srovė yra maždaug 1/0,0575 vardinės srovės, kuri yra maždaug 17,4 karto didesnė už vardinę srovę. Kaip pavyzdį imant 400 V žemos įtampos pusę, vardinė srovė yra maždaug 3608 A, o trumpojo jungimo srovė yra maždaug 62,8 kA, o tai yra diapazone, kurį gali atlaikyti vidutinės įtampos skirstomieji įrenginiai.

Esant pilnai apkrovai, įtampos kritimas yra maždaug 5,75%, o tai priimtina bendroms pramoninėms apkrovoms. Pagal IEC 60076 standartą, 2,5 mva mineralinės alyvos trinkelėmis montuojamas galios transformatorius turi trumpojo jungimo galimybę atlaikyti šiluminį poveikį ir dinaminio stabilumo poveikį.

Techninis parametras:

Kl.: Kodėl vis dar reikia atkreipti dėmesį į 2,5 mva mineralinės alyvos trinkelėmis montuojamo galios transformatoriaus praradimą be apkrovos, kai jis ilgą laiką veikia maža apkrova arba be apkrovos?

A: Kadangi praradimas be apkrovos daugiausia susideda iš dviejų dalių: Pirma, histerezės nuostoliai: energijos nuostoliai, atsirandantys, kai geležies šerdis pakartotinai įmagnetinama kintamajame magnetiniame lauke. Antra, sūkurinės srovės nuostoliai: šilumos nuostoliai, kuriuos sukelia cirkuliacinė srovė, kurią geležies šerdyje sukelia kintamasis magnetinis laukas.

Net jei antrinė galios transformatoriaus pusė yra visiškai atvira grandinėje arba yra neapkrauta, jos pirminė pusė vis tiek sunaudoja pastovų be apkrovos nuostolių. O nuostoliai be apkrovos lemia kiekybiškai įvertinamas ir nuolat kaupiamas elektros sąskaitas. Scenarijuose, kurių veikimo laikas viršija 3000 valandų, renkantis modelį pirmenybė turėtų būti teikiama tiems, kurių nuostoliai be apkrovos yra mažesni (pvz., naudojant didelio magnetinio laidumo silicio plieno lakštus arba amorfinio lydinio šerdis). Net jei pradinė pirkimo kaina padidėtų 15–20 proc., skirtumą galima susigrąžinti sutaupius elektros energijos per dvejus metus.

Įranga

Produkto detalė

Žiedo tipas

Terminalo tipas

Transformatoriaus korpusas

Gaminys apdorojamas

Bandymų centras

Vyniojimo dirbtuvės
