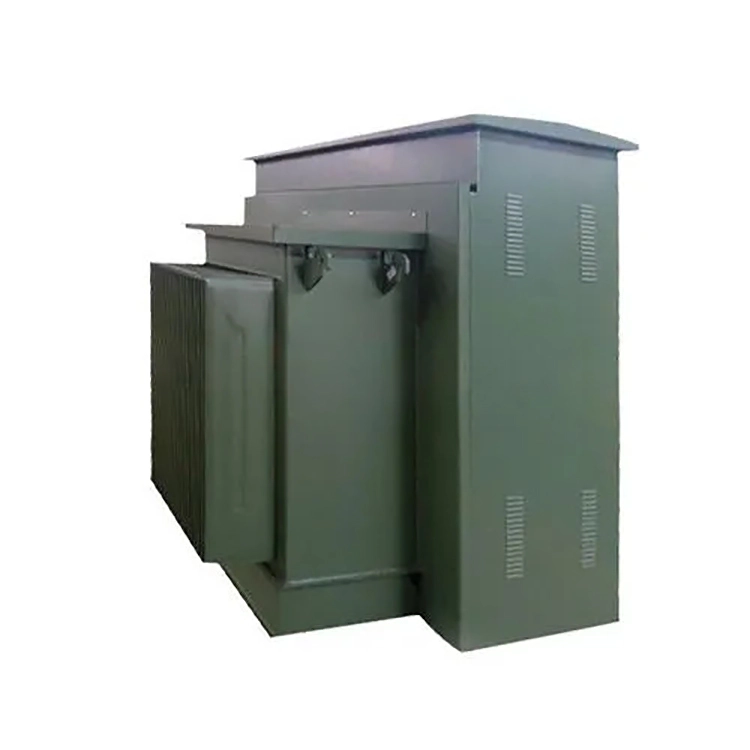

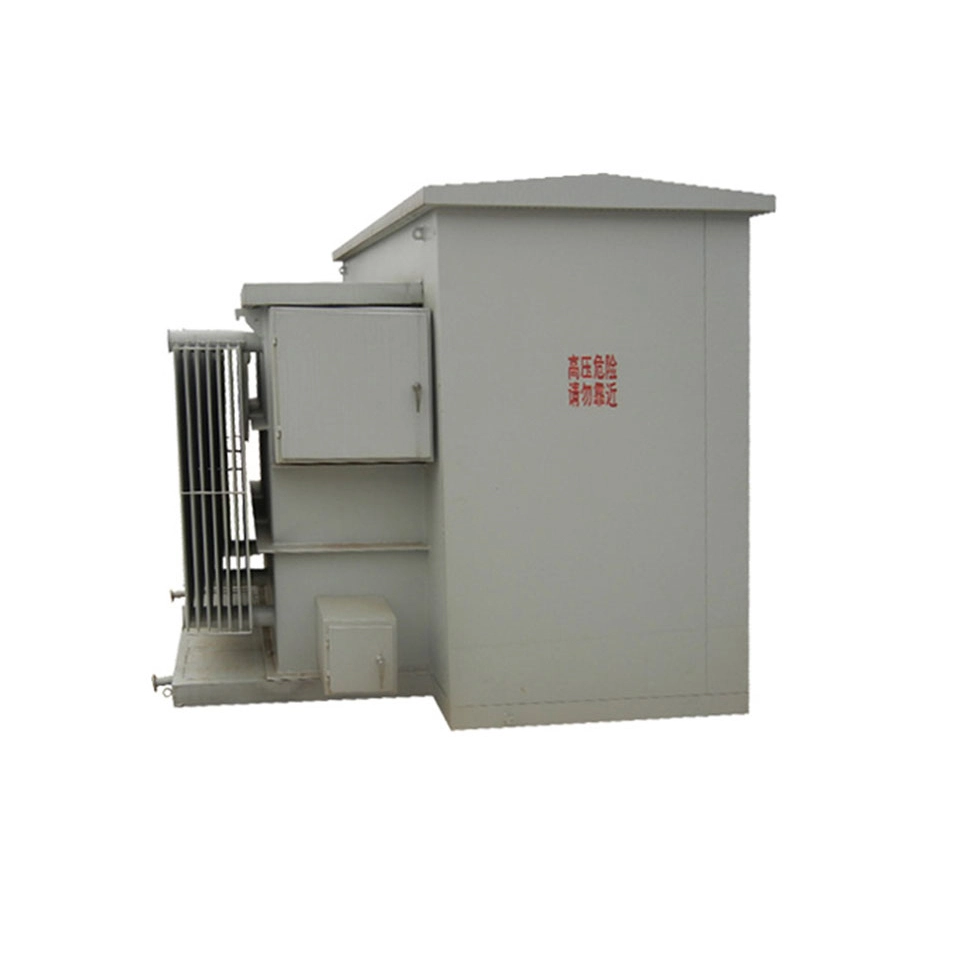

33 0.4kv 1250kva vienfazis trinkelėmis montuojamas transformatorius

33 0,4kv 1250kva vienfazis trinkelėmis montuojamas transformatorius yra aukščiausios klasės sprendimas, specialiai sukurtas didelėms požeminėms elektros sistemoms. Jame yra saugus ir atsparus oro sąlygoms korpusas ir pažangios be elektrinio kontakto arba tiesioginio kontakto konfigūracijos, kurios maksimaliai padidina darbuotojų saugumą ir neleidžia klastoti viešose vietose. Šis 33 0.4kv 1250kva vienfazis trinkelėmis montuojamas transformatorius atitinka ANSI, IEEE standartus ir energijos vartojimo efektyvumo reikalavimus ir gali konvertuoti daugiausiai 33kV pirminę įtampą į lanksčią antrinę įtampą, suteikdamas puikias apsaugos nuo trumpojo jungimo galimybes ir tylų veikimą didelėse gyvenamosiose ir komercinėse patalpose.

Techninis parametras:

Kodėl šioje 33 0,4 kv 1 250 kva vienfazio trinkelės transformatoriaus programoje žemos įtampos pusėje paprastai naudojamas 0,4 kV vietoj kitų įtampos lygių?

400 V (trifazis) / 230 V (vienfazis) yra įprasti įtampos lygiai IEC standartinėse žemos įtampos elektros paskirstymo sistemose ir plačiai naudojami gyvenamosiose, komercinėse ir lengvosios pramonės srityse. Įranga, pvz., žemos įtampos skirstomosios spintos, grandinės pertraukikliai ir kabeliai, yra subrendę ir turi didelį 400 V įtampos našumo koeficientą. Vienfazis 230 V gali tiesiogiai tiekti maitinimą įprastam apšvietimui, lizdams ir buitiniams prietaisams be papildomo įtampos mažinimo.

0,4 kV įtampa paprastai gali būti perduodama 200–500 metrų atstumu gyvenamojoje arba komercinėje zonoje (tenkinant įprastą įtampos kritimą ≤5 %). 1250kVA dažnai naudojama didesnėse apkrovos vietose, pavyzdžiui, prekybos centruose, miesteliuose, medicinos centruose, kai transformatorius yra netoli apkrovos centro. Pakanka 0,4kV ir nereikia didesnės įtampos.

Kai naudojami trys tokie 33 0,4 kv 1250 kva vienfaziai įtaisyti transformatoriai, kad sudarytų trifazę grupę (bendra talpa 3750 kVA), palyginti su vienu tos pačios talpos trifaziu transformatoriumi. kokie yra pagrindiniai skirtumai ir atsargumo priemonės apkrovos paskirstymo, neutralaus taško įžeminimo ir apsaugos konfigūracijos požiūriu?

Kai naudojami trys 33 0,4 kv 1 250 kva vienfaziai transformatoriai, montuojami trifazėje konfigūracijoje, šerdies skirtumas nuo tos pačios talpos vienfazio transformatoriaus yra toks:

Apkrovos paskirstymas turi būti griežtai subalansuotas; priešingu atveju perkrova tam tikroje fazėje sukels didelį nukrypimą neutraliame taške ir negali būti kompensuojama kaip trifaziame transformatoriuje dėl abipusės magnetinio lauko sąveikos.

Pirma, norint įžeminti nulinį tašką, trijų 33 0,4 kv 1250 kva vienfazių transformatorių žemos įtampos nuliniai taškai turi būti prijungti iš išorės ir įžeminti viename taške. Priešingu atveju gali atsirasti cirkuliacinių srovių ir įžeminimo potencialų skirtumų. Priešingai, trifazių transformatorių neutralūs taškai yra tiesiogiai išvedami į vidų ir yra paprasti bei patikimi įžeminti.

Antra, kalbant apie apsaugą, kiekvienas 33 0,4 kv 1250 kva vienfazis transformatorius, esantis vienfazėje grupėje, turi savo aukštos įtampos pusę, nepriklausomai sukonfigūruotą su saugikliais. Esant gedimui vienoje fazėje, kitos dvi fazės vis tiek gali tiekti maitinimą. Todėl reikia pridėti fazės gedimo pavojaus signalą, o nulinės sekos apsauga turi būti specialiai sukurta žemos įtampos pusei. Priešingai, trijų fazių transformatoriai paprastai turi vieningą išjungimą, o apsaugos koordinavimas yra paprastesnis.

Apskritai 33 0,4 kv 1 250 kva vienfazių trinkelių transformatorių grupė yra lanksti plečiama, patogi transportuoti, tačiau turi sudėtingą apsaugą, aukštesnius apkrovos balanso reikalavimus ir didesnę bendrą kainą bei grindų plotą. Jis tinka etapinei statybai arba scenarijams, kai pagrindinė apkrova yra vienos fazės apkrova.
