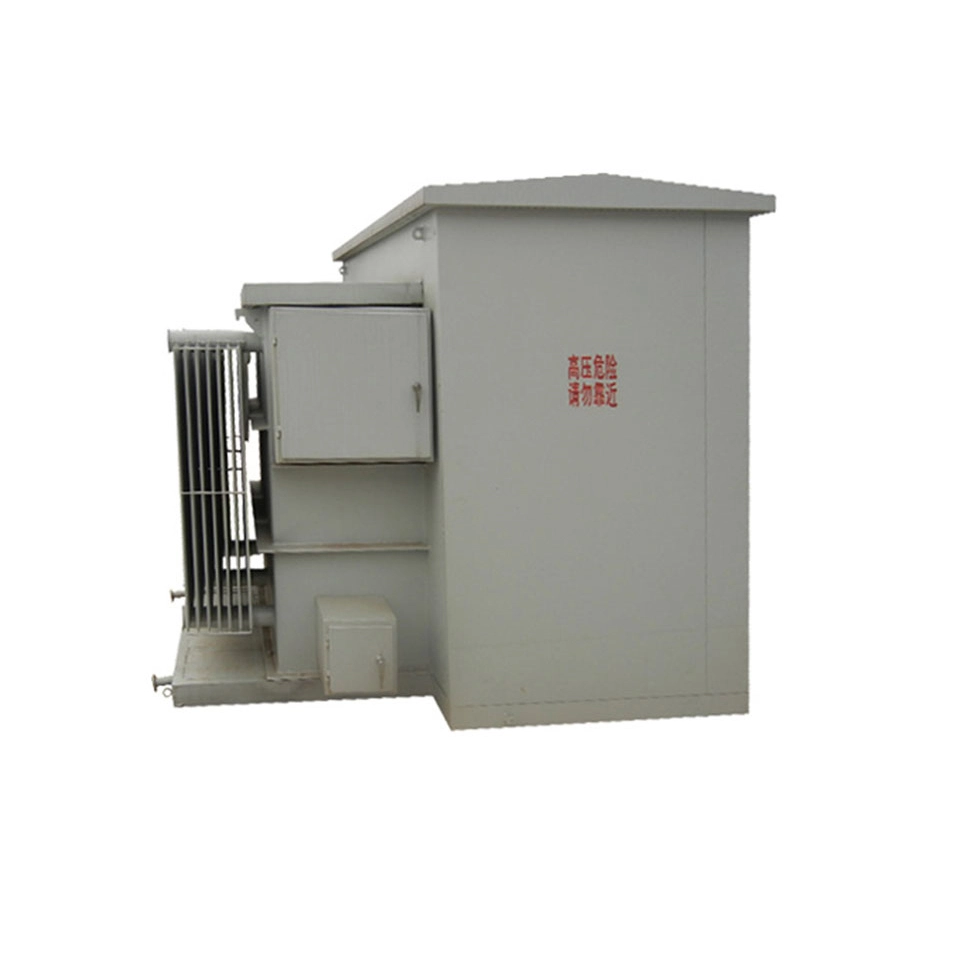

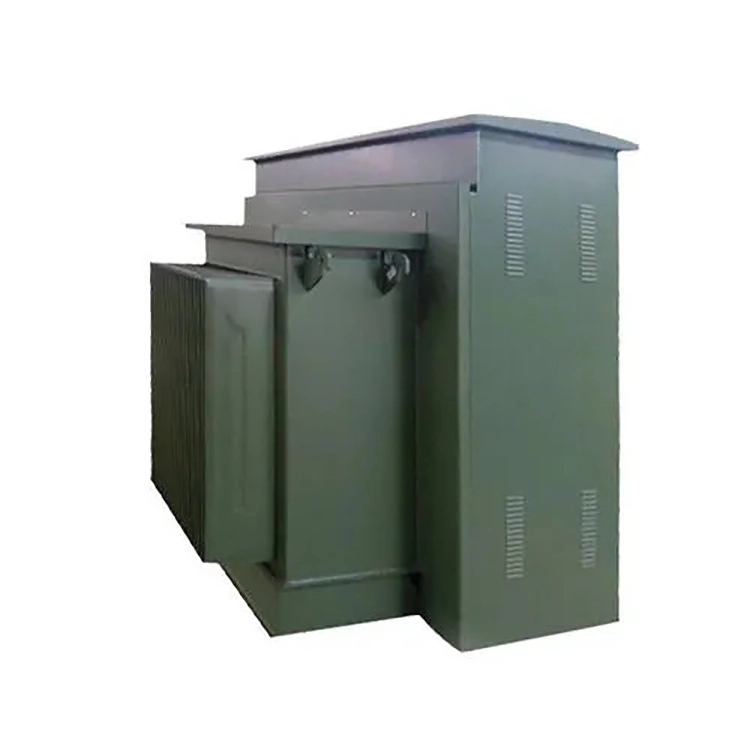

Alyva užpildytas trinkelėmis montuojamas transformatorius 1000kva

Alyva užpildytas trinkelėmis montuojamas transformatorius 1000kva yra trifazis skirstomasis transformatorius, specialiai sukurtas montuoti lauke ant žemės, kurio vardinė galia yra 1000 kva. Jis montuojamas tiesiai ant surenkamojo betono pamato, o ne pakabinamas ar palaidotas po žeme. Geležies šerdis ir apvijos yra visiškai panardintos į izoliacinę alyvą, naudojant aukštą alyvos dielektrinį stiprumą ir šilumos išsklaidymo savybes, kad būtų užtikrinta elektros izoliacija ir šilumos valdymas.

Alyva užpildyto trinkelėmis montuojamo transformatoriaus 1000kva apvalkalas pagamintas iš gofruoto alyvos bako, o šilumos išsklaidymo paviršius padidinamas naudojant gofruotas plokštes, pasiekiant ONAN aušinimą. Bangų elastingumas gali sugerti dėl temperatūros pokyčių sukeltą izoliacinės alyvos tūrio padidėjimą. Jo visiškai sandari konstrukcija užtikrina, kad izoliacinė alyva nesiliestų su išoriniu oru, veiksmingai užkertant kelią alyvos kokybės pablogėjimui ir izoliacinių medžiagų senėjimui dėl deguonies ir drėgmės įsiskverbimo.

Visa 1000kva alyvos pripildyto transformatoriaus konstrukcija susideda iš trijų atskirų skyrių: aukštos įtampos patalpos, žemos įtampos patalpos ir transformatorinės. Žemos įtampos patalpos durys turi trijų taškų užraktą. Aukštos įtampos patalpos duris galima atidaryti tik atidarius žemos įtampos patalpos duris, kad būtų išvengta įtampos iš aukštos įtampos pusės. Tiek aukštos, tiek žemos įtampos pusėse yra NEMA įžeminimo gnybtai.

Kalbant apie elektros ir apsaugos konfigūraciją, šis alyva užpildytas transformatorius 1000kva palaiko įvairias jungčių grupes, tokias kaip Dyn11, Yyn0, kurios tinka skirtingoms apkrovos charakteristikoms. Aukštos įtampos pusėje integruota dviguba apkrovos jungiklio ir saugiklio apsauga, yra slėgio išleidimo vožtuvas, alyvos temperatūros ir alyvos lygio stebėjimas. Jis atitinka DOE 2016 energijos vartojimo efektyvumo standartą, kurio efektyvumas ≥ 99,2%, yra saugus ir patikimas.

Techninis parametras

Pramonės parkas ketina įsigyti 1000kva alyvos pripildytą trinkelių transformatorių, kuris daugiausia tieks maitinimą trifaziams asinchroniniams varikliams, vandens siurbliams ir kitai galios įrangai. Trijų fazių apkrova iš esmės yra subalansuota, tačiau vietos aplinkoje yra daug dulkių, o transformatoriaus pradinės pirkimo išlaidos turi būti palyginti mažos. Ar ryšio grupei pirmenybė turėtų būti teikiama kaip Dyn11 arba Yyn0? Kodėl?

Remiantis našumo palyginimu, pirmenybė turėtų būti teikiama Dyn11 jungčių grupei. Kalbant apie gebėjimą atsispirti trijų fazių disbalansui, Dyn11 leidžia neutralios linijos srovei pasiekti daugiau nei 75 % fazės srovės, o Yyn0 paprastai riboja iki 25 %; Kalbant apie harmonikų slopinimą, aukštos įtampos šoninis trikampis Dyn11 jungtis gali užtikrinti trečiosios harmonikos cirkuliacijos kelią, veiksmingai išvengiant įtampos bangos formos iškraipymo, o Yyn0 slopinimo galimybė yra palyginti vidutinė; Kalbant apie vienfazio įžeminimo gedimo srovę, Dyn11 generuoja didesnę gedimo srovę, kurią relės apsaugai lengviau patikimai aptikti ir veikti, o Yyn0 gedimo srovė yra santykinai mažesnė, todėl apsaugos konfigūravimas apsunkinamas.

Apskritai, „Dyn11“ labiau tinka scenarijams, apimantiems šiuolaikines mišrias apkrovas, pvz., LED apšvietimą, kintamo dažnio oro kondicionierius ir įkrovimo polius, o „Yyn0“ tinka tik trijų fazių griežtai subalansuotoms grynos galios apkrovoms ir projektams, kurie yra labai jautrūs sąnaudoms. Todėl be jokių specialių apribojimų alyva užpildyto trinkelėmis montuojamo transformatoriaus 1000kva prijungimo grupei pirmenybė turėtų būti teikiama kaip Dyn11.

Įranga

Produkto detalė

Žiedo tipas

Terminalo tipas

Transformatoriaus korpusas

Gaminys apdorojamas

Bandymų centras

Vyniojimo dirbtuvės
