10kv 500kva Step Down panardinamasis transformatorius

„Wenzhou XiFa Electrical Power Equipment Co., Ltd“ yra profesionali gamykla, gaminanti 10kv 500kva sumažintą alyvos transformatorių su pritaikyta paslauga, tinkančia darbo aplinkai užsienio klientams. Pavyzdžiui, Wenzhou XiFa Electrical Power Equipment Co., Ltd. klientui Vidurio Rytuose ir Centrinėje Azijoje padidintų temperatūros padidėjimo reikalavimą nuo 65 K iki 45 K apvijų vidurkiu. Ir kiekvienas 10kv 500kva sumažintas alyvos transformatorius gamybos procese naudoja aukštos kokybės izoliacinę alyvą, kad normaliai veiktų žemesnėje nei -50 °C iki 60 °C temperatūroje.

Siųsti užklausą

Prekės aprašymas

Alyvos transformatorių montavimo reikalavimai:

1. 10kv 500kva žemesnio lygio alyvos transformatoriai turi būti tinkamai pritvirtinti ir paremti, kad būtų išvengta bet kokios vibracijos ar judėjimo, kurie gali atsirasti transportuojant ir montuojant.

2. 10kv 500kva žeminamasis alyvos transformatorius turi būti sumontuotas vertikaliai ant tvirto pagrindo ir kruopščiai išlygintas, kad būtų užtikrintas stabilus veikimas.

3. 10kv 500kva pakopinių alyvinių transformatorių laikančiosios konstrukcijos turi būti sumontuotos vertikaliai ir horizontaliai bei tinkamai izoliuotos nuo žemės. Montavimo aukštis neturi viršyti 2,5 m horizontaliai ir 4 m vertikaliai. Visi 10kv 500kva pažemintų alyvos transformatorių komponentai ir jungtys turi būti tvirtai ir patikimai pritvirtinti.

4. 10kv 500kva nuleidžiamųjų alyvos transformatorių įvorės ir laidai turi būti išdėstyti kuo arčiau. Jei sąlygos leidžia, laidus galima prijungti prie 10kv 500kva žemesnio alyvos transformatoriaus korpuso per izoliacines įvores arba tam skirtas laidų angas.

5. Visi 10kv 500kva pažeminto alyvos transformatoriaus atraminiai rėmai turi būti tvirti ir patikimi. Visos jungiamosios dalys ir tvirtinimo detalės turi atlaikyti apkrovos bandymus vardinėmis eksploatavimo sąlygomis.

6. Aušinimo sistema ir visi 10kv 500kva panardinamojo alyvos transformatoriaus priedai turi būti sukomplektuoti, nepažeisti ir tinkamai sumontuoti.

7. 10kv 500kva žeminamojo alyvos transformatoriaus įrengimo vieta turi būti švari ir sausa, be jokių degių, sprogių ar korozinių medžiagų. Apylinkėse griežtai draudžiama rūkyti ir atvira liepsna.

8. Sumontavus turi būti imamasi tinkamų sandarinimo priemonių, kad į baką nepatektų alyvos, oro ar drėgmės, o tai kitu atveju gali sukelti veikimo sutrikimus ar nelaimingus atsitikimus.

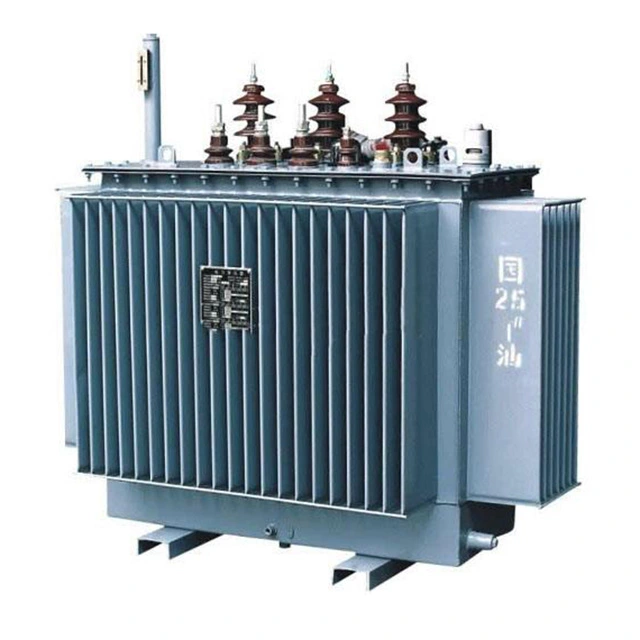

10kv 500kva Step Down Oil Immersed Transformer

Techninė specifikacija:

Produkto pavadinimas		10kv 500kva sumažintas alyvos transformatorius
Įtampos santykis		10/0,4 kV
Vektorių grupė		Dyn11 arba Yyn0
Aušinimo sistema		ONANAS
Bakstelėkite Keitiklis	Tipas	Atjungtas čiaupo keitiklis arba įkrovimo čiaupo keitiklis
	Diapazonas	2,5 % vienam lygiui, iš viso penki žingsniai
Varža		4,5 %±10 %
Temperatūros kilimas		Alyvos viršus: ≤55 K; Apvijos vidurkis: ≤65 K
Aplinkos temperatūra		-25°C iki +40°C
Aukštis virš jūros lygio		≤ 1000 m (reikalingas sumažinimas dirbant dideliame aukštyje)
Santykinė drėgmė		≤ 95 %

Alyvos transformatoriaus saugos priemonės

Kadangi 10kv 500kva žemesnio lygio alyvos transformatoriai naudoja alyvą kaip izoliacinę terpę, atliekant visas elektros operacijas reikia griežtai laikytis atitinkamų saugos priemonių. Siekiant sumažinti izoliacijos gedimo riziką ir užtikrinti saugų eksploatavimą, turi būti įgyvendinamos šios priemonės:

1. Reguliarus 500kva ONAN transformatoriaus patikrinimas turi būti sustiprintas. Visi galimi pavojai saugai turi būti nustatyti ir laiku pašalinti.

2. Eksploatacijos metu turi būti griežtai išvengta trumpojo jungimo gedimų, nes dėl susidariusio trumpojo jungimo srovė gali sukelti didelį vidinį slėgį, dėl kurio gali plyšti bakas arba kilti gaisro pavojus.

3. Siekiant sumažinti vidinių gedimų sukelto sprogimo riziką, 10 kv 500 kva pažemintų alyvos transformatorių bake turi būti įrengti atitinkami slėgio mažinimo įtaisai, kad prireikus būtų išleistas per didelis vidinis slėgis.

4. Kiekvienas 10kv 500kva sumažintas alyvos transformatorius iš Wenzhou XiFa elektros gali būti apkrautas 120 % per 2 valandas. Tačiau reikia vengti ilgalaikio 10kv 500kva žeminamojo alyvos transformatoriaus perkrovos, nes dėl to gali pernelyg pakilti temperatūra, paspartėti izoliacijos senėjimas ir sutrumpėti tarnavimo laikas.
