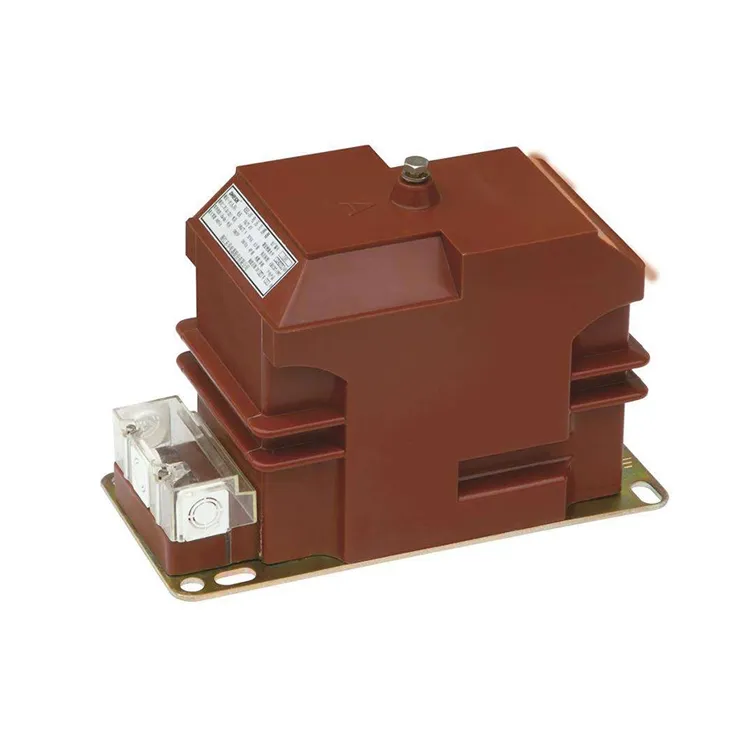

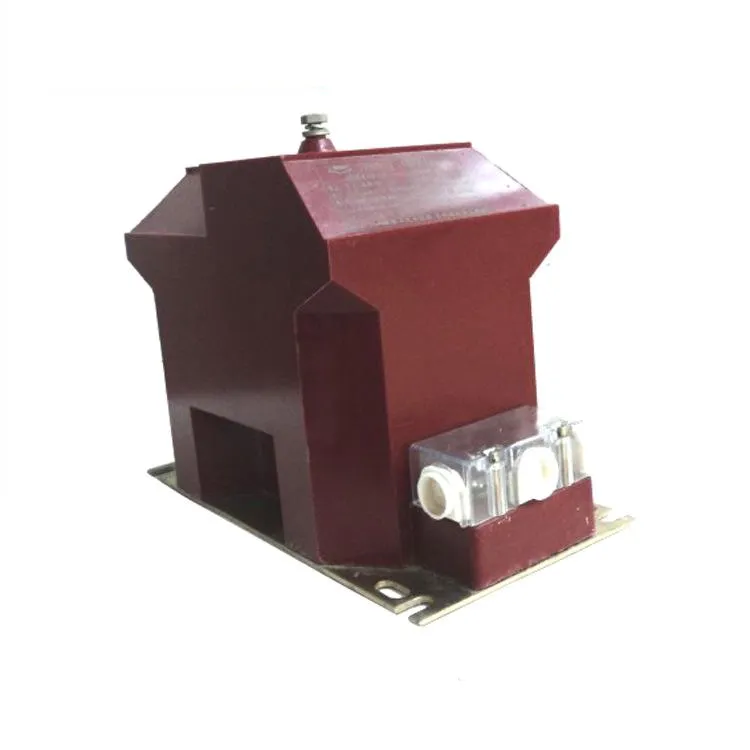

Vidutinės įtampos dervos liejimo potencialo transformatorius skirstomuosiuose įrenginiuose

Vidutinės įtampos dervos liejimo potencialo transformatorius, kurio funkcija yra tokia pat panaši kaip galios paskirstymo transformatoriaus, skirtas įtampai konvertuoti. Tačiau galios transformatoriai pirmiausia reguliuoja įtampą, kad būtų galima efektyviai perduoti ir paskirstyti elektros energiją, paprastai kVA arba MVA galia, o potencialūs transformatoriai atlieka matavimo ir apsaugos vaidmenį. Pagrindinė vidutinės įtampos dervos liejimo potencialo transformatoriaus funkcija yra tiekti darbinę galią matavimo prietaisams ir apsauginėms relėms, kad būtų galima tiksliai stebėti linijos įtampą, galią ir energijos suvartojimą. Potencialūs transformatoriai taip pat suteikia svarbią įvestį apsaugos schemose, siekiant apsaugoti didelės vertės turtą, pvz., perdavimo linijas, variklius ir galios transformatorius gedimo sąlygomis. Dėl šių funkcijųpotencialūs transformatoriaiyra suprojektuoti su palyginti mažomis talpomis, paprastai nuo kelių VA iki kelių dešimčių VA ir retai viršija 1000 VA.

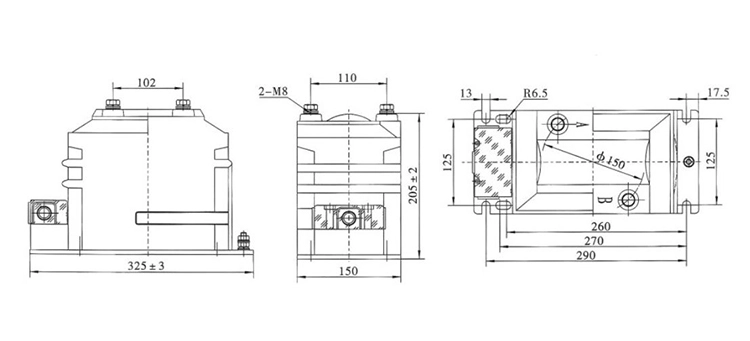

Techninė specifikacija:

Produkto DUK:

K: Kokia yra vidutinės įtampos dervos liejimo potencialo transformatoriaus funkcija skirstomuosiuose įrenginiuose?

A: Potencialus transformatorius naudojamas pirminės sistemos įtampai sumažinti iki standartizuotos mažesnės vertės, kuri gali būti saugiai tiekiama į matavimo prietaisus, energijos skaitiklius ir apsaugines reles. Vidutinės įtampos skirstomuosiuose įrenginiuose dervos liejimo potencialo transformatoriai užtikrina galvaninę izoliaciją tarp pirminės įtampos sistemos ir antrinės įtampos valdymo grandinių, kad būtų užtikrintas tikslumas ir operatoriaus saugumas.

Kl .: Kodėl vidutinės įtampos potencialo transformatoriams pirmenybė teikiama dervos liejimo technologijai?

A: Dervos liejimo PT naudoja epoksidinę dervą kaip izoliacinę ir kapsuliuojančią medžiagą. Ši technologija užtikrina puikias elektros izoliacijos savybes, didelį mechaninį stiprumą, atsparumą drėgmei ir dulkėms bei stiprią apsaugą nuo dalinio iškrovimo. Dėl to dervos liejimo potencialūs transformatoriai yra ypač tinkami patalpų skirstomiesiems įrenginiams, kur labai svarbu kompaktiška konstrukcija ir ilgas eksploatavimo trukmės patikimumas.

Kl .: Kokios yra vidutinės įtampos dervos liejimo PT tipinės įtampos?

A: Vidutinės įtampos dervos liejimo potencialo transformatoriai paprastai yra skirti sistemoms nuo 3,6 kV iki 36 kV, tai priklauso nuo skirstomojo įrenginio konstrukcijos. Antrinė išėjimo įtampa paprastai yra standartizuota 100 V arba 110 V, ty įtampos lygis tarp fazės į fazę, arba 100/√3 V arba 110/√3 V, ty įtampos lygis tarp fazės ir neutralios, pagal IEC standartus.
