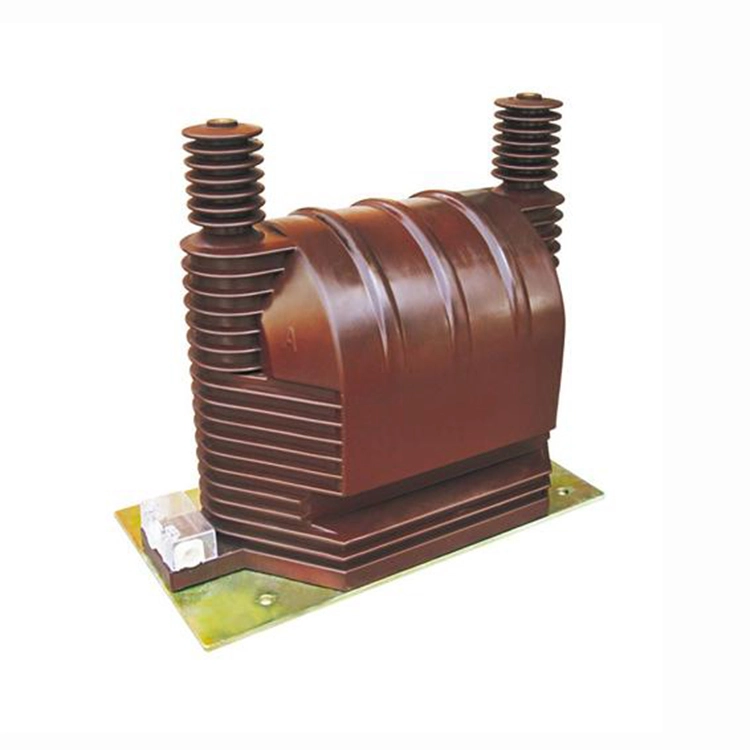

33kv aukštos įtampos vienfazis potencialo transformatorius

Produkto savybės:

1. Struktūriškai 33 kv aukštos įtampos vienfazis potencialo transformatorius gali būti laikomas mažos talpos ir didelio santykio sumažinimo galios transformatoriumi. Tačiau skirtingai nei galios transformatorius, apotencialo transformatoriusneperduoda energijos apkrovai tiekti. Vietoj to, jis atlieka svarbų vaidmenį matuojant ir apsaugant.

2. Antrinė grandinė yra prijungta prie matavimo prietaisų, apsauginių relių, automatinių prietaisų, kurių įtampos ritės turi itin didelę ir iš esmės pastovią varžą. Dėl to antrinė srovė yra minimali, panaši į galios transformatoriaus be apkrovos būseną. 33kv aukštos įtampos vienfazio potencialo transformatoriaus energijos suvartojimas yra itin mažas, o antrinė įtampa išlieka praktiškai lygi indukuotai EML, kurią lemia pastovi pirminė įtampa. Tai užtikrina reikiamą įtampos matavimo tikslumo lygį.

3. Potencialių transformatorių antrinės apvijos niekada neturi būti trumpojo jungimo. Esant normaliam veikimui, 33 kv aukštos įtampos vienfazio potencialo transformatoriaus apkrova yra didelės varžos įtaisas, tačiau jei įvyksta trumpasis jungimas, vienintelis ribojantis veiksnys yra apvijos varža. Tai gali sukelti pernelyg didelę trumpojo jungimo srovę, o tai gali sukelti neteisingus skaitiklio rodmenis, klaidingas relės operacijas arba net visam laikui sugadinti galios transformatorių.

4. Tiek antrinės, tiek nulinės sekos apvijos gnybtai turi būti įžeminti. Jei nėra įžeminimo, pirminės sistemos gedimas šiose apvijose gali sukelti pavojingai aukštą įtampą, o tai kelia rimtą pavojų prijungtiems prietaisams, relėms ir personalo saugai.

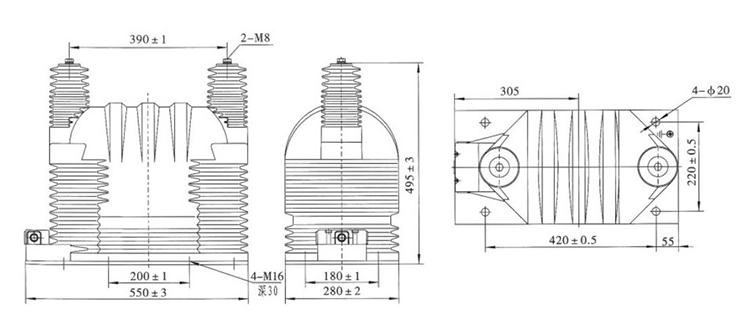

Techninė specifikacija:

Produkto DUK:

K: Kokia yra 33 kv aukštos įtampos vienfazio potencialo transformatoriaus vardinė apkrova?

A: Nominali apkrova paprastai svyruoja nuo 25 VA iki 200 VA, priklausomai nuo taikymo. Tai užtikrina stabilų matavimo prietaisų ir apsauginių relių tikslumą neperkraunant transformatoriaus.

Kl .: Kaip įžemintas 33 kv aukštos įtampos vienfazis potencialo transformatorius?

A: Antrinė apvija paprastai įžeminama viename taške, kad būtų išlaikytas atskaitos potencialas ir užtikrintas saugumas. tai padeda išvengti svyruojančių įtampų ir sumažina izoliacijos gedimo riziką.

Kl.: Ar galima prijungti vienfazį PT, kad būtų galima atlikti trijų fazių matavimą?

A: Žinoma. Trifazėje sistemoje trys vienfaziai PT gali būti prijungti žvaigždės arba atviro trikampio išdėstymu, o tai priklauso nuo to, ar reikia stebėti visos fazės ir fazės įtampą, ar ne.
