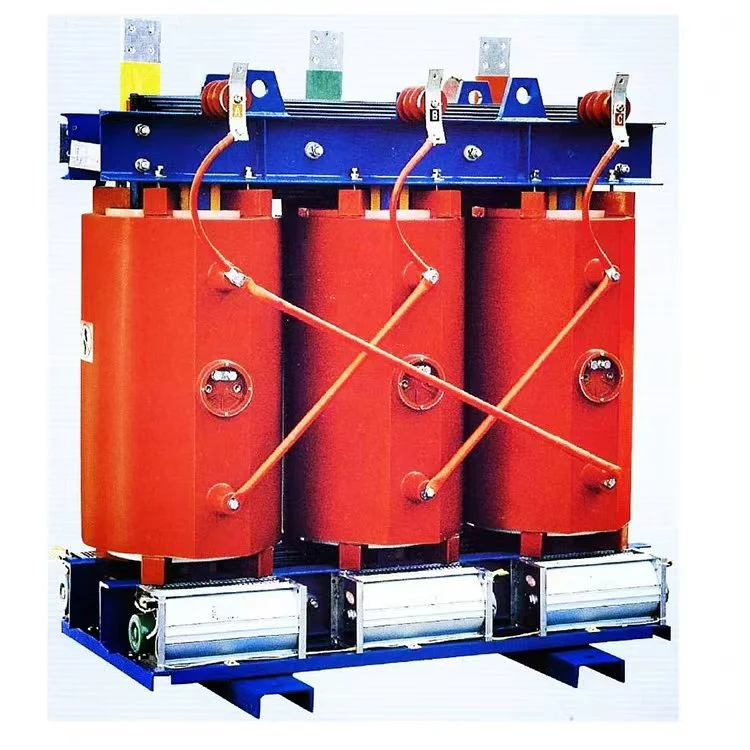

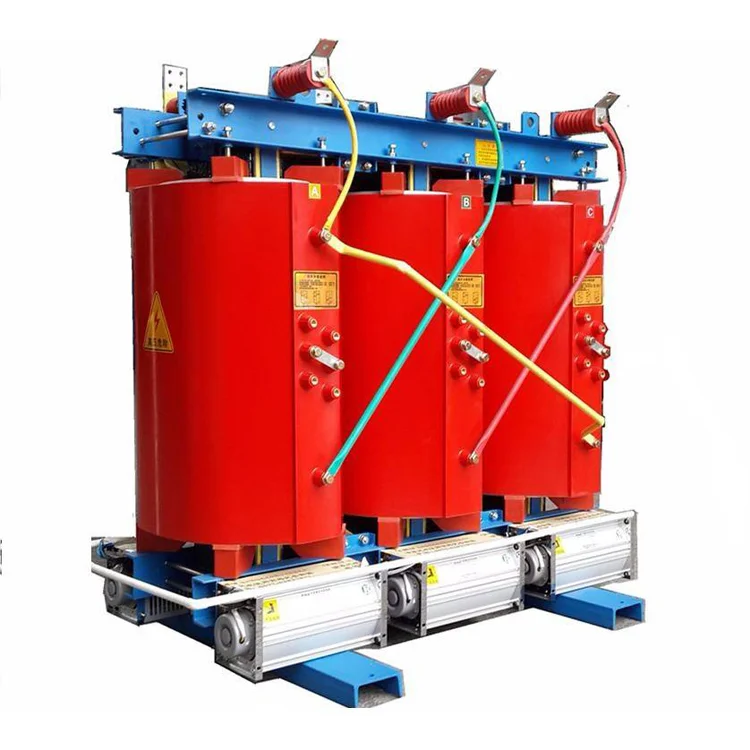

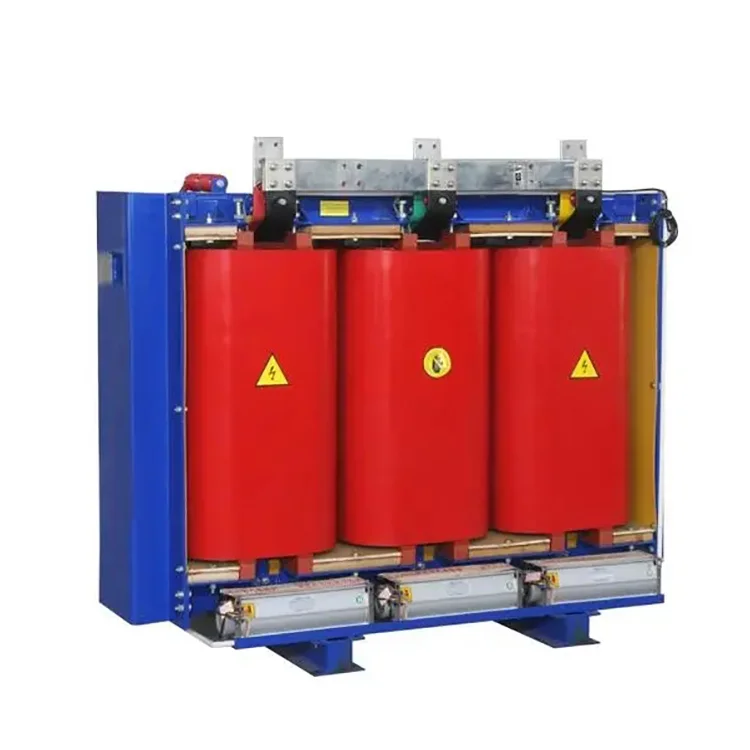

2500 KVA 11–0,4 KV sauso tipo transformatorius

2500 kVA 11–0,4 kV sausojo tipo transformatorius daugiausia susideda iš šių komponentų: transformatoriaus šerdies, transformatoriaus apvijų, transformatoriaus izoliacijos, transformatorių laidų, transformatoriaus aušinimo įtaiso ir temperatūros matavimo prietaiso.

Ritės

2500 kVA 11–0,4 kV sauso tipo transformatorių ritės suvyniotos ant didelio tikslumo apvijų mašinos. Žemos įtampos apvija turi folijos apvijos konstrukciją. Didesnės talpos transformatoriams rezervuojami vėdinimo kanalai. Po apvijos atliekamas vakuuminis džiovinimas. Liejimo ir kietėjimo procesas atliekamas griežtai laikantis proceso standartų, užtikrinant, kad ritės viduje nebūtų burbuliukų ar tuštumų, leidžiančių transformatoriui pasiekti optimalų veikimą.

Šerdis

Šios serijos 2500 kVA 11–0,4 kV sauso tipo transformatorių šerdis yra pagaminta iš aukštos kokybės, didelio pralaidumo grūdėtumo orientuoto šalto valcavimo silicio plieno lakštų. Naudojamos pažangios silicio plieno lakštų pjovimo linijos ir 45° kampu visiškai pasviręs šerdies sudėjimo metodas. Šerdies galūnės aprišamos F klasės vienkrypte stiklo pluošto juosta, o tvirtinimui naudojama nauja traukimo plokščių struktūra be skylučių ant šerdies jungo. Šerdies paviršius padengtas epoksidine derva, kuri sumažina nuotėkio srauto įtaką, efektyviai optimizuoja magnetinės grandinės pasiskirstymą ir sumažina šerdies triukšmą, nuostolius be apkrovos ir srovę be apkrovos. Tai žymiai pagerina paskirstymo transformatoriaus išvaizdos kokybę.

Aukštos įtampos apvija

2500 kVA 11–0,4 kV sauso tipo transformatoriaus aukštos įtampos apvija turi segmentuotą sluoksnio struktūrą, kuri labai sumažina įtampą tarp apvijos sluoksnių. Jį sudaro vakuuminė epoksidinė derva su užpildu, sumažinant vidinį dalinio apvijos iškrovimo lygį ir pagerinant ritės elektrinį našumą. Izoliacijai tarp apvijų sluoksnių naudojamas DMD epoksidinės dervos preprego audinys, kuris padidina atsparumą įtampai. Apvijos paviršius užpildytas stiklo pluošto tinkliniu audiniu, kuris pagerina ritės atsparumą smūgiams ir paskirstymo transformatoriaus atsparumą trumpajam jungimui. Ritė niekada neišdžiūsta ir netrūkinėja.

Žemos įtampos apvija:

Žemos įtampos apvija turi folijos konstrukciją. Ritėje naudojami radialiniai aušinimo kanalai, siekiant pagerinti šilumos išsklaidymą. 2500 kVA 11–0,4 kV sauso tipo transformatoriaus žemos įtampos apvijų izoliacijai tarp sluoksnių naudojama DMD epoksidinės dervos preprego audinys. Galai užsandarinami ir padengiami epoksidine derva, todėl susidaro vientisas sukietėjimas.

Produkto parametrai:

Gamybos įranga

Pusgaminys

Apsauginis korpusas IP21
