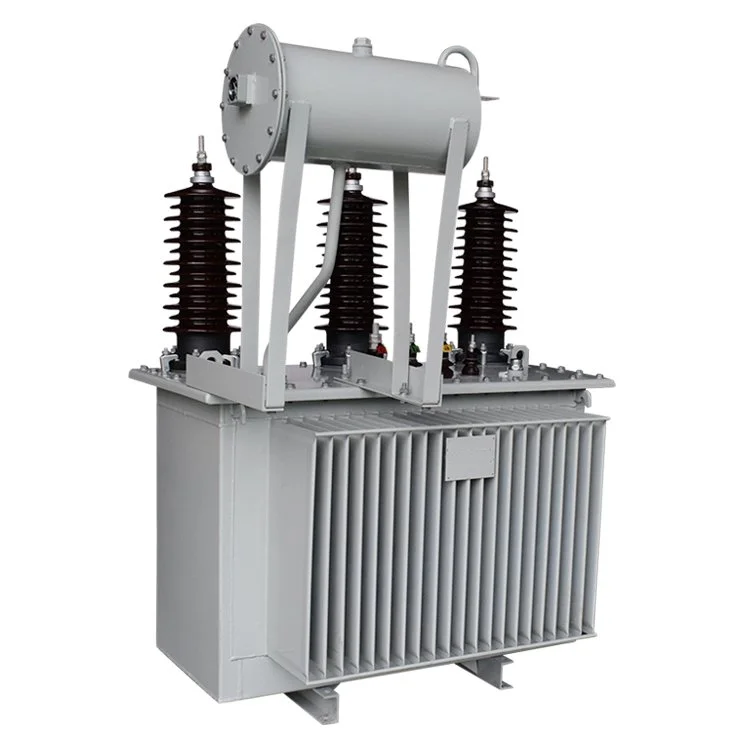

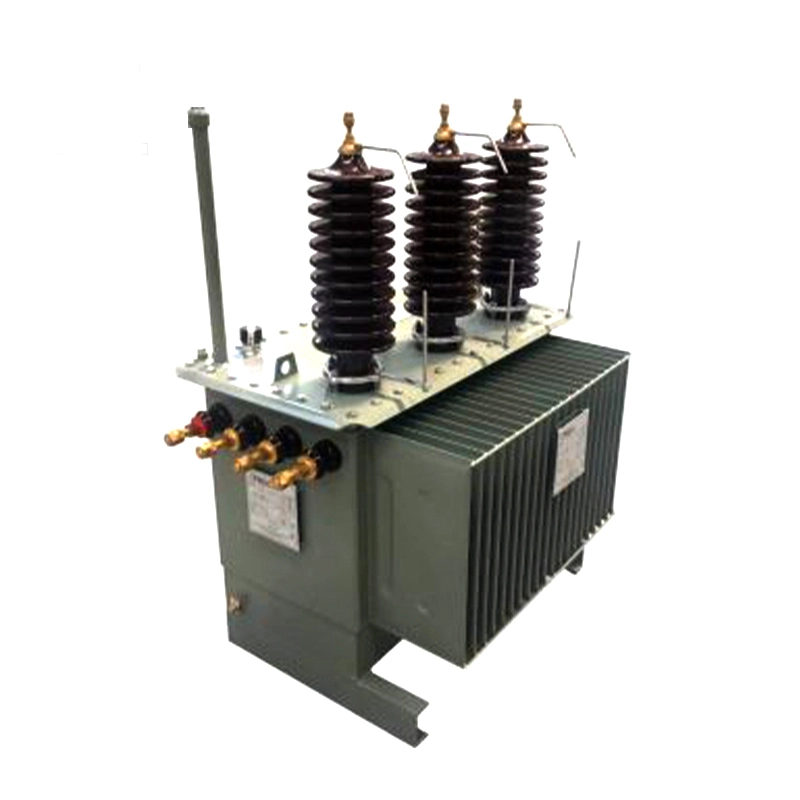

33kv 50kva dviejų apvijų alyvos panardinamasis transformatorius

33kv 50kva alyvoje panardintų transformatorių patikrinimas ir bandymas prieš paleidimą

1. Vizuali išvaizdos ir konstrukcijos apžiūra

Turi būti atlikta visapusiška vizualinė apžiūra, siekiant įsitikinti, kad 33kv 50kva dviejų apvijų alyvos transformatoriuje nėra matomų pažeidimų, deformacijų ar alyvos nuotėkio. Visi išoriniai komponentai, įskaitant baką, radiatorius, įvores ir slėgio mažinimo įtaisą, turi būti patikrinti, siekiant įsitikinti, kad jie yra geros būklės ir tinkamai sumontuoti. Turi būti patikrintas visų mechaninių jungčių sandarumas. Be to, įžeminimo sistema turi būti patikrinta, siekiant užtikrinti, kad ji tinkamai sumontuota ir užtikrintas patikimas įžeminimas, o tai būtina darbo saugai užtikrinti.

2. Izoliacijos varžos bandymas

Izoliacijos varžos bandymas yra pagrindinis metodas vertinant 33kv 50kva dviejų apvijų alyvos transformatoriaus izoliacijos sistemos būklę. Izoliacijos varžai tarp fazių ir fazių ir kiekvienos fazės iki žemės turi būti matuojamas megohmetras. Gautos vertės palyginamos su gamintojo nurodytais etaloniniais duomenimis, siekiant patvirtinti, kad izoliacijos charakteristikos atitinka reikalaujamus standartus.

3. Dielektrinio sklaidos koeficiento testas

Dielektrinių nuostolių bandymas, kuris taip pat vadinamas tan δ testu, naudojamas įvertinti drėgmės patekimą, izoliacijos senėjimą arba galimą dalinį iškrovimą 33kv 50kva dviejų apvijų alyvoje panardintame transformatoriuje. Išmatavus dielektrinės sklaidos koeficientą, galima visapusiškiau įvertinti izoliacinių medžiagų būklę. Šis bandymas paprastai atliekamas kartu su izoliacijos atsparumo bandymu, siekiant gauti išsamesnį izoliacijos būklės įvertinimą.

4. Posūkių santykio ir vektorių grupės patikrinimas

Transformatoriaus posūkių santykis turi būti patikrintas siekiant užtikrinti atitiktį projektinėms specifikacijoms, kurios apima teisingo santykio tarp pirminės įtampos ir antrinės įtampos apvijų 33kv 50kva dviejų apvijų alyvos transformatorių. Tuo pačiu metu turi būti patikrinta vektorių grupė, kad būtų užtikrintas tinkamas fazių poslinkis ir teisingas trijų fazių apvijų prijungimas pagal elektros sistemos reikalavimus.

5. Nėra apkrovos bandymo

Bandymas be apkrovos atliekamas su 33 kv 50 kva dviejų apvijų alyvos panardintu transformatoriumi, įjungiamu pirminėje pusėje, o antrinė pusė lieka atvira. Tikslas – išmatuoti srovę be apkrovos ir apkrovos nuostolius. Šis bandymas suteikia svarbios informacijos apie šerdies kokybę, magnetinio srauto pasiskirstymą ir apvijų simetriją. Tai taip pat padeda nustatyti galimus magnetinės grandinės sutrikimus.

6. Trumpojo jungimo testas

Atliekant trumpojo jungimo bandymą, pirminei įtampos apvijai taikoma sumažinta įtampa, o antrinės įtampos apvija trumpai jungiama, todėl galima išmatuoti trumpojo jungimo varžą ir apkrovos nuostolius. Bandymas suteikia vertingų duomenų apie 33kv 50kva dviejų apvijų alyvos transformatoriaus veikimą apkrovos sąlygomis, įskaitant šiluminį elgesį, trumpojo jungimo atsparumą ir apvijų mechaninį stiprumą.

7. Alyvos kokybės analizė ir alyvos lygio patikra

33kv 50kva dviejų apvijų alyvos transformatorių izoliacinės alyvos būklė tiesiogiai veikia eksploatacines savybes ir tarnavimo laiką. Prieš pradedant eksploatuoti, reikia paimti alyvos mėginius laboratorinei analizei, siekiant patikrinti tokius parametrus kaip drėgmės kiekis, rūgštingumas ir priemaišų lygis. Visi rezultatai turi atitikti taikomus standartus. Be to, turi būti patikrintas alyvos lygis bako viduje, siekiant užtikrinti, kad jis neviršytų reikiamo diapazono, užtikrinant veiksmingą aušinimą ir izoliaciją eksploatacijos metu.

Apibendrinant galima pasakyti, kad prieš pradedant eksploatuoti 33kv 50kva dviejų apvijų alyvos transformatorių reikia atlikti griežtus patikrinimus ir bandymus. Šios procedūros užtikrina stabilų veikimą, eksploatavimo saugumą ir ilgalaikį patikimumą. Tinkamas išankstinis bandymas ne tik sumažina galimų gedimų riziką, bet ir sudaro tvirtą pagrindą saugiam ir efektyviam ilgalaikiam 33kv 50kva dviejų apvijų alyvos transformatoriaus veikimui.

Techninė specifikacija:
