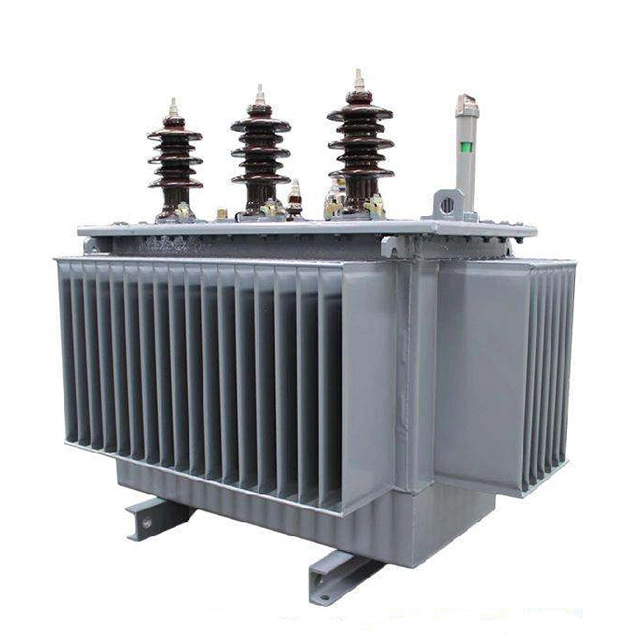

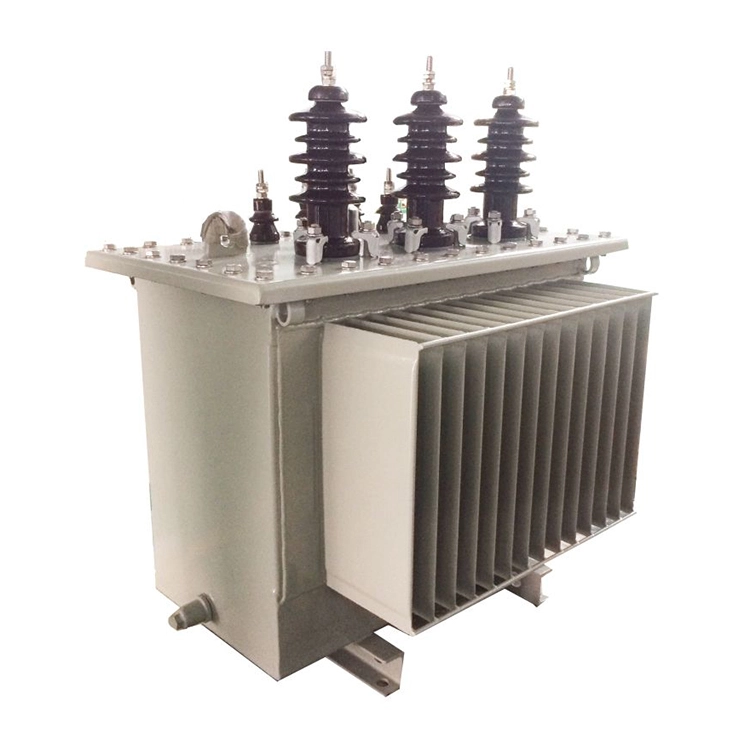

80kva 3 fazių pakopiniai galios transformatoriai nuo 415v iki 11kv

80kva 3 fazių pakopiniai galios transformatoriai nuo 415v iki 11kv gauna žemos įtampos kintamąją 415V srovę per pirminę apviją. Magnetinis laukas koncentruojamas ir nukreipiamas iš pirminės apvijos į antrinę apviją per laminuotą geležies šerdį, o išvedama santykinai mažų nuostolių aukšta kintamoji 11kV srovė.

80kva 3 fazių pakopiniai galios transformatoriai nuo 415v iki 11kv daugiausia naudojami dideliam energijos perdavimui, fotovoltinės / vėjo energijos prijungimui prie tinklo ir pramoniniam aukštos įtampos maitinimo šaltiniui. Įprasti tipai apima alyvą panardintas, varines apvijas ir Dyn11 jungtį, atitinkančią IEC 60076/GB 1094 standartus.

Techninis parametras:

Kokie bandymai turėtų būti atliekami eksploatuojant 80kva 3 fazių galios transformatorius nuo 415v iki 11kv?

Norint užtikrinti, kad transformatorius veiktų normaliai, dažnai reikia atlikti šiuos bandymus:

(1) Temperatūros bandymas. Labai svarbu, ar transformatoriaus darbinė būsena yra normali ir temperatūros lygis. Pagal taisykles viršutinio sluoksnio alyvos temperatūra neturi viršyti 85°C (temperatūros kilimas neturi viršyti 55°C). Paprastai transformatoriuose yra tam skirti temperatūros matavimo prietaisai.

(2) Apkrovos bandymas. Norint pagerinti 80kva 3 fazių 415v iki 11kv galios transformatorių panaudojimo koeficientą ir sumažinti galios nuostolius, būtina nustatyti faktinį maitinimo šaltinio pajėgumą, kurį transformatorius gali atlaikyti veikimo metu. Matavimo darbai paprastai atliekami kiekvieno sezono didžiausiu elektros energijos suvartojimo laikotarpiu ir matuojami tiesiogiai naudojant ampermetro apkabą. Srovės vertė turi būti 70–80 % transformatoriaus vardinės srovės. Jei jis viršija šį diapazoną, tai rodo perkrovą ir turi būti nedelsiant sureguliuotas.

(3) Įtampos bandymas. Įtampos kitimo diapazonas turi būti ±5 % vardinės įtampos. Jei jis viršija šį diapazoną, atšakų keitiklis turi būti naudojamas reguliuoti, kad įtampa būtų nurodytame diapazone. Paprastai antrinės apvijos gnybtų įtampa ir galutinio vartotojo gnybtų įtampa matuojami voltmetru.

(4) Izoliacijos atsparumo bandymas. Kad 80 kva 3 fazių 415–11 kv galios transformatoriai normaliai veiktų, reikia atlikti izoliacijos varžos bandymą, kad būtų išvengta izoliacijos senėjimo ir nelaimingų atsitikimų. Bandymo metu pabandykite sustabdyti transformatoriaus veikimą ir megoimetru išmatuoti transformatoriaus izoliacijos varžos vertę. Išmatuotas pasipriešinimas turi būti ne mažesnis kaip 70 % anksčiau išmatuotos vertės. Renkantis megohmetrą žemos įtampos ritė gali naudoti 500 V įtampos lygį.
