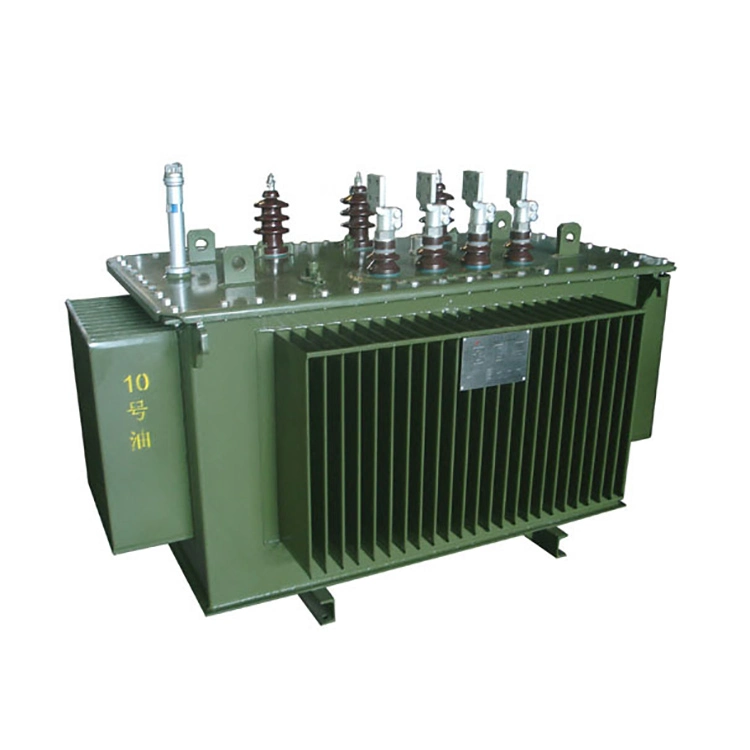

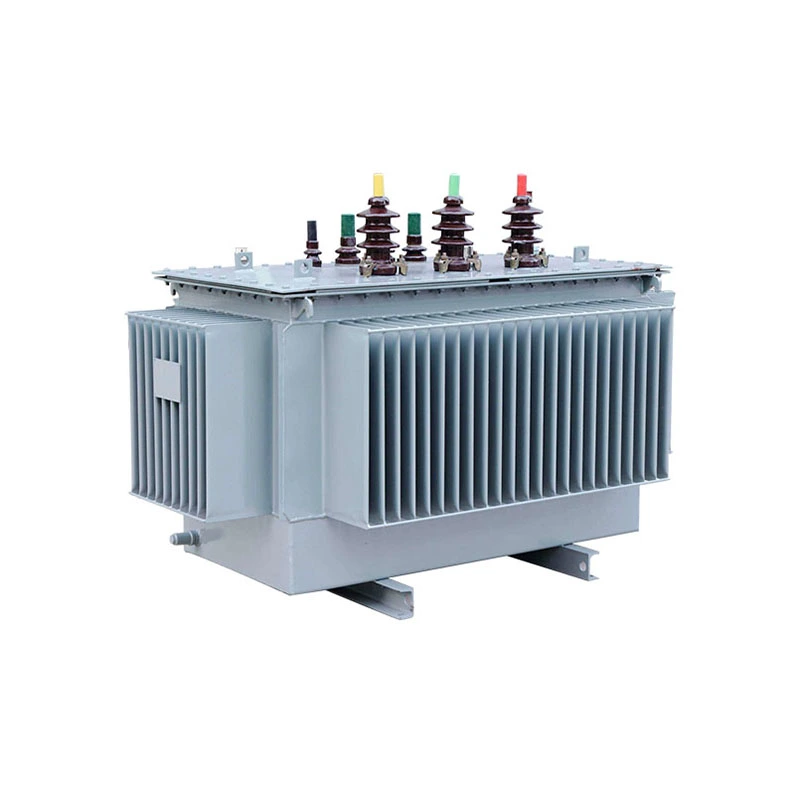

3 fazių padidinimo 100kva vario amorfinio lydinio transformatorius

3 fazių pakopinis 100kva vario amorfinio lydinio transformatorius gali būti suskirstytas į du tipus: panardinamąjį ir sausąjį. Panardinamasis alyvos transformatorius pritaikytas ONAN aušinimo metodu. Nors sauso tipo paskirstymo transformatorius naudoja natūralų oro aušinimą arba priverstinį oro aušinimą, kad išsklaidytų darbo metu susidariusią šilumą. Tinkama ventiliacija ir sklandus oro srautas yra labai svarbūs sauso tipo skirstomiesiems transformatoriams, siekiant išvengti perkaitimo ir išlaikyti aukštą transformatorių veikimo efektyvumą.

Amorfinio lydinio transformatoriaus šerdis yra pagaminta iš geležies amorfinio lydinio juostelių. Plieninių juostų storis yra tik 0,02–0,03 mm. Jis gaminamas greito išlydyto plieno aušinimo būdu. Vidiniai atomai išsidėstę netaisyklingai amorfiškai be silicio plieno grūdelių struktūros. Tai žymiai sumažina histerezės ir sūkurinės srovės nuostolius iš pagrindinio medžiagos šaltinio.

Dėl amorfinio lydinio transformatoriaus energiją taupančio dizaino visos sistemos efektyvumas gerokai viršija įprastų silicio plieno paskirstymo transformatorių. Net jei įranga nenutrūkstamai veikia visus metus, ji gali žymiai sumažinti eksploatavimo ir priežiūros išlaidas elektros energijai, sumažindama geležies nuostolius. Tai yra pageidaujama įranga paskirstytoms naujoms energijos elektrinėms užsienyje.

Techninis parametras:

Kl.: Kokie yra reikšmingi jų įmagnetinimo srovės charakteristikų skirtumai, palyginti su tradiciniais silicio plieno lakštų transformatoriais, naudojant 3 fazių padidinimo 100 kva vario amorfinio lydinio transformatorius?

A: Palyginti su tradiciniais silicio plieno lakštų transformatoriais, amorfinio lydinio transformatoriaus įmagnetinimo srovės charakteristikos labai skiriasi: dėl mažesnio amorfinio lydinio soties magnetinio srauto tankio, maždaug 1,55 T, mažesnio nei silicio plieno lakšto 1,75 T, o liekamasis magnetizmas yra maždaug 7 0,8 t. jo sužadinimo įjungimo srovė gali siekti 10-15 kartų didesnę už vardinę srovę (tuo tarpu tradiciniam silicio plieno lakštui – 5-8 kartus). Tuo tarpu įsijungimo srovės slopinimo laiko konstanta yra ilgesnė, o harmonikų, ypač antrosios harmonikos, turinys taip pat žymiai padidėja. Dėl šių charakteristikų 3 fazių 100 kva vario amorfinio lydinio transformatorius yra labiau linkęs į gilų prisotinimą uždarant jungiklį, generuodamas didesnes ir patvaresnes smūgines sroves. Tai ne tik padidina prieš srovę esančių grandinės pertraukiklių neteisingo išjungimo ir saugiklių perdegimo riziką, bet ir gali sukelti mechaninių įtempių pažeidimų smūgiams jautrioje amorfinio lydinio šerdyje.

Todėl reikalingos specialios konstrukcijos ir veikimo strategijos, pvz., fazių pasirinkimo uždarymas, apsaugos nustatymų reguliavimas ir CT su stipresne antisotėjimo galimybėmis parinkimas.

Apdorojamas amorfinio lydinio transformatorius

Įranga

Tikrinimo centras

Transformatorius siuntimo metu
